Технологические расчеты участка механосборочного цеха (стр. 5 )

Наименование, оборудование, модель	Размеры – длина и ширина, мм	Масса, кг	Обозначение в плане М 1:100
Токарный гидрокопировальный полуавтомат. Модель 1722	3235×2403	5500
Токарный станок с ЧПУ Модель КТ-12А	3500×2750	6300
Токарно-револьверный станок. Модель 1А365Б	3700×1530	3350
Вертикально-сверлильный станок. Модель 2А125	980×927	927
Резьбонарезной полуавтомат с вращающейся головкой. Модель 5Д 07	1500×735	1150
Шпоночно-фрезерный станок. Модель 692М	1960×1400	1250
Контрольный стол	2000×1500	450
Испытательный стенд	2500×1500	2400

Продолжение прилож. 4

Наименование, оборудование, модель	Размеры – длина и ширина, мм	Масса, кг	Обозначение в плане М 1:100
Сборочный агрегат	3000×2000	1200
Ленточно-полировальный станок. Модель 3890	960×500	300
Зубошевинговальный полуавтомат. Модель ССА-44	2750×1160	4000
Зубофрезерный универсальный полуавтомат. Модель 5Е32	2810×1640	8700
Зубопритирочный полуавтомат. Модель 5П720	1480×1580	1400
Универсальный контрольнообкатный станок. Модель 5А725	2235×2305	4000
Шлицефрезерный автомат. Модель 694	900×850	400
Двухсторонний фрезерно-центровальный полуавтомат барабанного типа. Модель МР-76А	2435×1415	6100

Продолжение прилож. 4

Наименование, оборудование, модель	Размеры – длина и ширина, мм	Масса, кг	Обозначение в плане М 1:100
Круглошлифовальный полуавтомат. Модель 3А152	3100×2100	4200
Внутришлифовальный автомат. Модель 3485В	2250×1200	4700
Бесцентрошлифоваль-ный полуавтомат. Модель 3А180	1560×1215	1476
Двухсторонний торцешлифовальный автомат. Модель 3344А-Е	3620×2555	11000
Зубошлифовальный станок. Модель 5А832	2315×2160	3700
Желошлифовальный станок. Модель 4К025	2200×1750	3500
Доводочный станок. Модель Б2Ш	1490×1380	1400

Продолжение прилож. 4

Наименование, оборудование, модель	Размеры – длина и ширина, мм	Масса, кг	Обозначение в плане М 1:100
Автоматно-токарный. Модель 1А240-6	6000×2000	8600
Токарный полуавтомат. Модель 1265ПМ8	6000×2100	9200
Плоскошлифовальный. Модель 3Б756	4250×2300	4300
Сверлильный агрегатный С35	2300×1000	1200
Зубострогальный. Модель 5А250	2200×1700	4000
Агрегатный С45	3700×2200	5600
Плоскошлифовальный типа «Джустина»	4200×2300	8100
Зубострогальный. Модель 5А520	2400×2100	5000

Продолжение прилож. 4

Наименование, оборудование, модель	Размеры – длина и ширина, мм	Масса, кг	Обозначение в плане М 1:100
Токарно-винторезный. Модель 1А620К	2800×1700	3250
Горизонтально-фрезерный. Модель 6А83Г	3280×2300	3500
Долбежный станок. Модель 7А412	2000×1200	2100
Горизонтально-протяжный станок. Модель 7305	3500×1200	5200

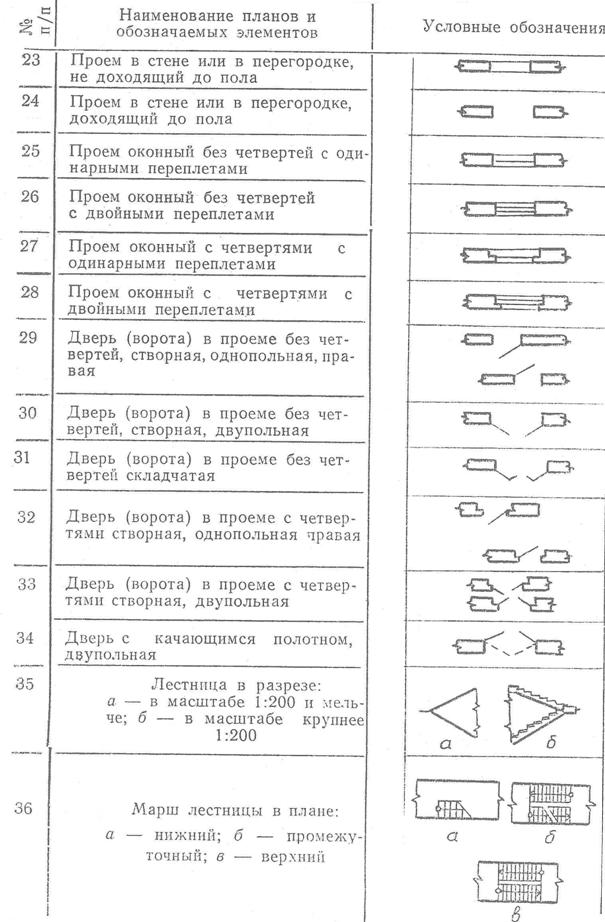

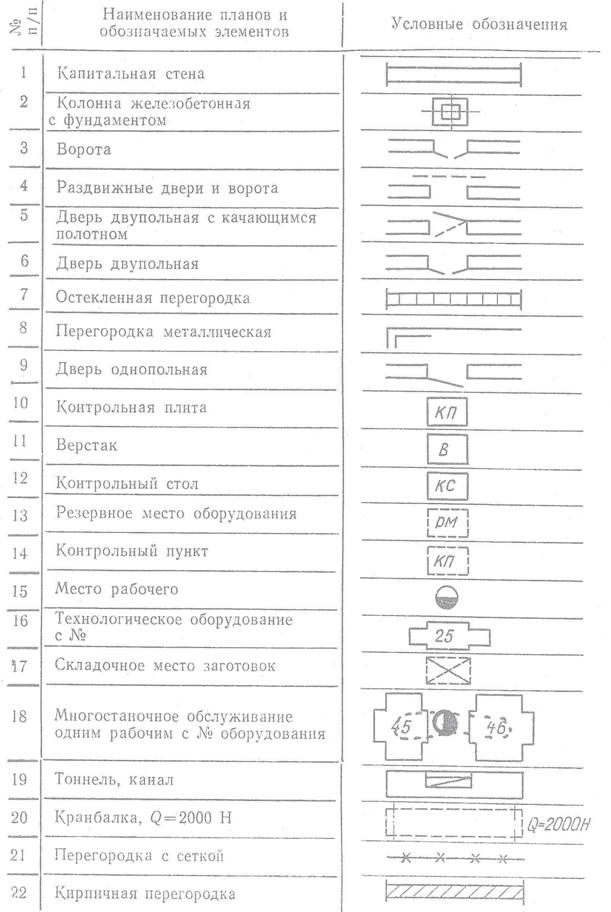

Приложение П5

Продолжение прилож. 5
