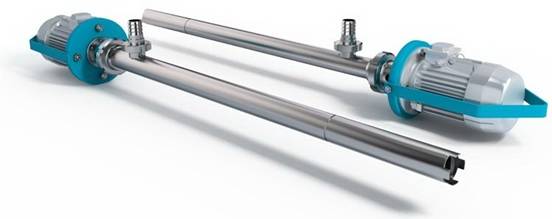

Электронасосы типа «BF» , «BN», «BV» «ОНВБ» (стр. 5 )



Тип насоса	Давление бар	Произв-сть, м3/ч	Диаметр погружной части мм	Выход DIN	Обороты, об/мин	Привод кВт
ОНВБ-1-01	2	1	56	38	1000	0,37
ОНВБ-3-01	4	3	56	38	1000	1,1

Дополнительные опции:

Удлиненная камера – + 10% к базовой стоимости Взрывозащищенный привод - + 10% к базовой стоимости Химостойкое исполнение - + 30% к базовой стоимости

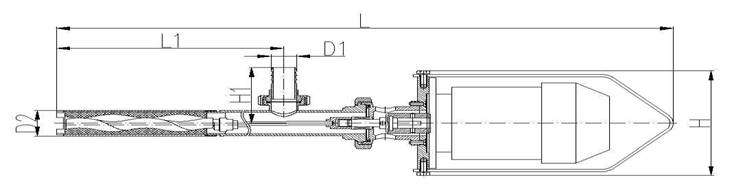

Тип насоса	L, мм	L1, мм	H, мм	D1, мм	D2, мм	Вес, кг
ОНВБ-1-01	1600	1016	231	38	52	15
ОНВБ-3-01	1600	1016	231	38	56	22

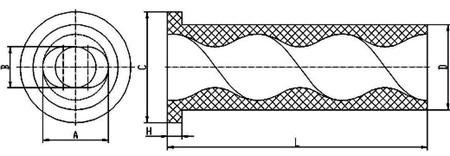

Статоры

ОНBБ серия

ТИП	Давление, P, (бар)	Q при 1000 об/мин, м3/ч	Твердые включения, мм	B, мм	C, мм	D, мм	L, мм	H, мм
ОВНБ1 (свободный)	4	1	2	16	45	45	157	0
ОВНБ3 (свободный)	4	3	2	16	45	45	157	0
ОВНБ1 (боч)	4	1	2	20	56	G1 3/4 - LH	240	13
ОВНБ3 (боч)	4	3,6	2	24	56	G1 3/4 - LH	240	13

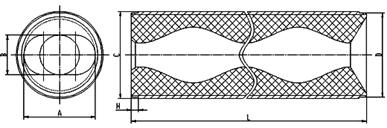

Статор ОНB свободная серия

ТИП	Давление, P, (бар)	Q при 1000 об/мин, м3/ч	Твердые включения, мм	B, мм	C, мм	D, мм	L, мм	H, мм
ОНВ-1	4	1	2	20	56	70	240	13
ОВН-3	4	3	3	36	83	70	157	12
ОВН-4	4	4	3	50	100	86	192	13
ОВН-12	6	12	5	48	130	100	306	17
ОВН-20	4	27	7	72	188	150	275	23

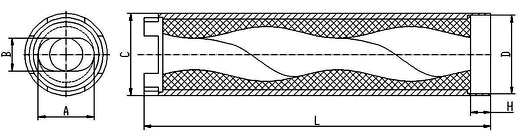

BN (ОНВ в гильзе) серия

№ п/п	ТИП	Давление, P, (бар)	Q при 1000 об/мин, м3/ч	Твердые включения, мм	B, мм	C, мм	D, мм	L, мм	H, мм
1.	B020-S01 (ОНВ 1)	4	1	2,75	20	56	52	67	11
2.	ОНВ-3	4	3	4	28	70	66	158	11
3.	ОНВ-6	4	6	7	35	89	86	226	13
4.	ОНВ-12	6	12	7	51	108	103	305	13
5.	ОНВ-20	4	20	9	63	145	141	363	13
6.	B020-S02	12	1	2,75	20	56	52	163	11
7.	B031-S01	6	4,5	4,5	30	70	66	162	11
8.	B031-S02	12	4,5	4,5	30	70	66	304	11
9.	B031-S04	24	4,5	4,5	30	70	66	588	11
10.	B031-L01	6	9	4,5	30	70	66	304	11
11.	B038-S01	6	12,5	7,2	37	89	86	226	13
12.	B038-S02	12	12,5	7,2	37	89	86	426	13
13.	B038-S04	24	12,5	7,2	37	89	86	826	13
14.	B038-L01	6	25	7,2	37	89	86	426	13
15.	B045-S01	6	21	8,8	44	105	101	261	13
16.	B045-S02	12	21	8,8	44	105	101	493	13
17.	B045-S03	18	21	8,8	44	105	101	725	13
18.	B045-S04	24	21	8,8	44	105	101	957	13
19.	B045-L01	6	42	8,8	44	105	101	493	13
20.	B053-S01	6	35	10,5	52	122	118	316	13
21.	B053-S02	12	35	10,5	52	122	118	598	13
22.	B053-S03	18	35	10,5	52	122	118	880	13
23.	B053-S04	24	35	10,5	52	122	118	1162	13
24.	B053-L01	6	70	10,5	52	122	118	598	13
25.	B063-S01	6	60	12,7	63	145	141	363	15
26.	B063-S02	12	60	12,7	63	145	141	685	15
27.	B063-S03	18	60	12,7	63	145	141	1007	15
28.	B063-S04	24	60	12,7	63	145	141	1329	15
29.	B063-L01	6	120	12,7	63	145	141	685	15
30.	B065-S01	6	65	13	65	152	150	442	13
31.	B076-S01	6	100	15,5	75	170	166	419	15
32.	B076-S02	12	100	15,5	75	170	166	791	15
33.	B076-S03	18	100	15,5	75	170	166	1163	15

№ п/п	ТИП	Давление, P, (бар)	Q при 1000 об/мин, м3/ч	Твердые включения, мм	B, мм	C, мм	D, мм	L, мм	H, мм
34.	B076-S04	24	100	15,5	75	170	166	1535	15
35.	B076-L01	6	200	15,5	75	170	166	791	15
36.	B090-S01	6	165	18,25	89	200	195	500	18
37.	B090-S02	12	165	18,25	89	200	195	944	18
38.	B090-S03	18	165	18,25	89	200	195	1388	18
39.	B090-S04	24	165	18,25	89	200	195	1832	18
40.	B105-S01	6	280	21	104	230	225	623	18
41.	B105-S02	12	280	21	104	230	225	1179	18
42.	B105-S03	18	280	21	104	230	225	1735	18
43.	B105-L01	6	560	21	104	230	225	1179	18
44.	B125-S01	6	400	22	127	282	270	659	26
45.	B125-S02	12	400	22	127	282	270	1289	26
46.	B125-L01	6	800	22	127	282	270	1289	26
