Электронасосы типа «BF» , «BN», «BV» «ОНВБ» (стр. 1 )

Электронасосы типа «BF» , «BN», «BV» «ОНВБ»

Области применения (Имеются все необходимые разрешения):

нефтяная промышленность.jpg" width="144 " height="108"/>	Нефтегазовая промышленность прекачка нефти пластовой жидкости мазута и нефтепродуктов нефтешлама бурового раствора аварийных розливов		Горнодобывающая промышленность угольная вода известковый шлам углекислая паста дозирование реагентов шламы и воды любого состава
бумажная промышленность" width="144 " height="103"/>	Целлюлозно-бумажная промышленность перекачка целлюлозы наполнителей пигментов связующих материалов клеев химикатов		Химическая промышленность реагенты Пасты Суспензии щелочи кислоты
	Экологическая отрасль перекачка сточных вод грунтовых вод фекальной жидкости реагенов химикатов болотного ила		Строительная отрасль подача песчано-цементного раствора пенобетона полистиролбетона штукатурки сточные и шламовые воды
	Молочная отрасль молоко сливки сметана сырное зерно майонез творог суфле		Кондитерская отрасль шололад кремы пасты патока наполнители джемы
	Масложировая отрасль масло товарное масло с перлитом отходы		Консервная отрасль томатная паста пюре фруктовые пивная дробина соки сиропы концентраты мезга
	Хлебобулочная отрасль тесто начинки наполнители		Мясоперерабатывающая отрасль фарш костная мука отходы

Диапазон рабочих характеристик:

подача	напор	макс. избыт. давление на входе	температура
от 0,2 м3/ч до 160 м3/ч	от 60 м до 240 м	до 1 кг/см2	от -50 С до 250 С

Преимущества:

·  статоры в гильзе для уменьшения количества непромываемых зон, улучшение параметрических характеристик;

·  применение сильфонных, пружинных и специальных торцовых уплотнений. сальниковых набивок для различных сред;

·  установка шнековых питателей, загрузочных горловин, мецераторов, камер обогрева проточной части;

Конструкция:

·  винтовой, однозаходный, с классической или укороченной компоновкой

·  рабочие органы насоса – героторная пара S или L геометрия, статор в гильзе

·  материал проточной части — инструментальная сталь 30 с термообработкой, пищевая сталь (хромоникелевая сталь) 12Х18Н10Т или хромоникельмолибденовая сталь 10Х17Н13М2Т

·  графитовая, PTFE или Ramilon сальниковая набивка или одинарное (DIN 24960) или двойное торцовое уплотнение вала с автономной системой охлаждения; защита торцовых уплотнений для длительной работы насоса без перекачиваемой жидкости;

·  трёхфазный асинхронный электродвигатель взрывозащищенного или общепромышленного исполнения, фланцевый, на лапах. По желанию заказчика электронасос комплектуется электродвигателем с пониженной частотой вращения (700, 960, 1450 об/мин), при этом рабочие характеристики и параметры насоса изменяются;

·  подбор эластомера статора под заданную среду;

·  механическая или электронная система регулирования

·  возможна поставка системы защиты от работы без среды

Принцип работы и отличительные особенности

1.  выходной патрубок 2.  статор 3.  ротор 4.  шарнирый узел

5.  тяга 6.  входной патрубок 7.  уплотнение вала 8.  подшипниковая стойка

Основной рабочей частью винтового насоса является винтовая (героторная) пара, которая определяет как принцип работы, так и все базовые характеристики насосного агрегата. Винтовая пара состоит из неподвижной части – статора (2), и подвижной – ротора (3).

Статор – это внутренняя 2-заходная спираль, изготовленная, как правило, из эластомера (резины), нераздельно (либо раздельно) соединенного с металлической обоймой (гильзой).

Ротор – это внешняя 1-заходная спираль, которая изготавливается, как правило, из стали с последующим твердым покрытием или без него.

Винтовые насосы сочетают в себе целый ряд таких характеристик, которые делают их незаменимыми при работе с вязкими неоднородными средами, средами с различными включениями, а также на тех технологических участках, где использование другого вида насосного оборудования недопустимо в силу различных причин:

¾  винтовые насосы могут быть изготовлены из различных конструкционных материалов: hard steel, AISI 304, AISI 316

¾  винтовые насосы являются самовсасывающими, не требующими «заливки», то есть, перекачиваемая среда не является рабочим телом

¾  винтовые насосы могут перекачивать неоднородные среды с различными включениями, при этом размер допустимых включений определяется размером замкнутых полостей между ротором и статором

¾  винтовые насосы являются объемными, то есть, одному обороту ротора соответствует определенный объем перекаченной среды, что дает возможность тонкой регулировки производительности агрегата

¾  винтовые насосы теоретически могут развивать бесконечно большое давление

¾  винтовые насосы способны создавать устойчивое давление при любых оборотах ротора, а значит при любых производительностях, при этом не происходит пульсации и разрыва потока

Основные компоновки винтовых насосов

Классическая компоновка с подшипниковой стойкой

Насосы данной компоновки применимы почти для всех отраслей промышленности. Они перекачиают среды всех вязкостей, даже с высоким содержанием твердых веществ. Длящийся десятилетиями опыт, с высоким экономическим успехом, внедрялся в развитие этой базовой компоновки.

Укороченная компоновка без подшипниковой стойки

Насосы этой группы находят свое применение преимущественнов пищевой, фармацевтической, косметической и химиеской промышленности. CIP – свойства насосов удовлетворяют наивысшим требованиям в отношении щадящего перекачивания, гигиены, очистки и стерилизации и соответствуют всем требованиям санитарных стандартов.

Дополнительный подпорный шнек для неоднородных сред

Насосы данной серии оснащены подпорным шнеком и зоной сжатия, что облегчает передачу высоковязких сред с низкой собственной текучестью. Могут так же оснащаться прямоугольной загрузочной воронкой. Размер воронки может регулироваться в зависимости от условий эксплуатации для максимальной загрузки и оптимальной подачи среды к транспортным элементам насоса.

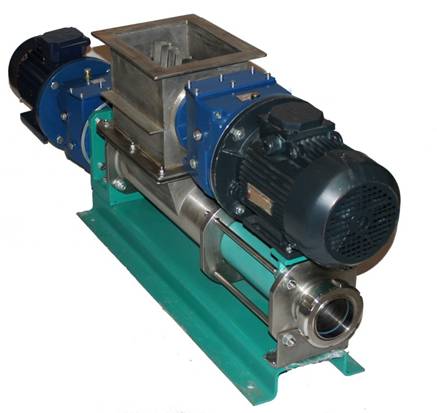

Загрузочная горловина и усиленный подпорный шнек

Эти насосы оснащены усиленным подпорным шнеком, зоной сжатия, увеличенноу камерой и прямоугольной горловиной. Это облегчает передачу высоковязких и обезвоженых сред с низкой собственной текучестью и боьшим количеством твердых включений. Размер воронки может регулироваться в зависимости от условий эксплуатации для максимальной загрузки и оптимальной подачи среды к транспортным элементам насоса.

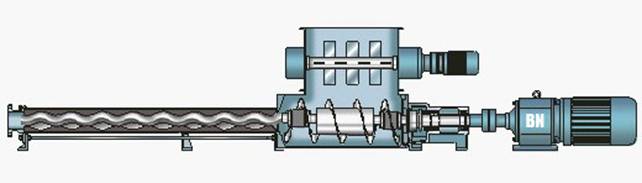

Измельчитель (мецератор)

Эти насосы имеют прямоугольную загрузочную воронку со встроенным мецератором. Для выполнения сервисных работ корпус зоны сжатия можно снимать. Длина загрузочного отверстия регулируется в зависимости от условий применения. Эти насосы используются для транспортировки подверженных сводообразованию над транспортным шнеком продуктов – от высоковязких до обезвоженных.

Электронасосы типа «BF», замена серии «ОНВ»

Применение основных компоновок для перекачивания:

Стандартная компоновка	Шнековый питатель	Загрузочная горловина	Обогрев камеры всасывания
молоко сливки сметана сырное зерно майонез соки сиропы масло товарное отходы подсолнечное масло	тесто начинки наполнители томатная паста пюре фруктовые концентраты мезга сгущеное молоко мед масло с перлитом	фарш костная мука отходы мезга тесто сливочное масло вареное сгущеное молоко наполнители пивная дробина творог суфле плавленный сыр	шоколад кремы пасты патока наполнители джемы

Диапазон рабочих характеристик:

подача	напор	макс. избыт. давление на входе	температура
от 0,5 м3/ч до 10 м3/ч	от 20 м до 60 м	до 1 кг/см2	от -50 С до 250 С

Преимущества:

·  статоры в гильзе для уменьшения количества непромываемых зон, улучшение параметрических характеристик;

·  статор и защитные чехлы шарнирного узла из белого пищевого эластомера (Viton)

·  нержавеющая станина

·  мотор редуктор для уменьшения скорости вращения вала и, как следствие, увеличение срока службы статоров;

·  применение сильфонных, пружинных и специальных торцовых уплотнений. сальниковых набивок для различных сред;

·  установка шнековых питателей, загрузочных горловин, мецераторов, камер обогрева проточной части;

Характеристики и стоимости:

Стандартная компоновка:

№	Марка электронасоса	Давление, бар	Произ-сть, м3/ч	Привод, кВт	Обороты, об/мин
1.	BF021S01	4	0,5-1	0,25-0,37	531-852
2.	BF031S01	4	2-3	0,37-0,55	530-700
3.	BF038S01	4	4-6	1,5-3	440-645
4.	BF045S01	4	8-10	3-4	515-593

Инсталляционные размеры

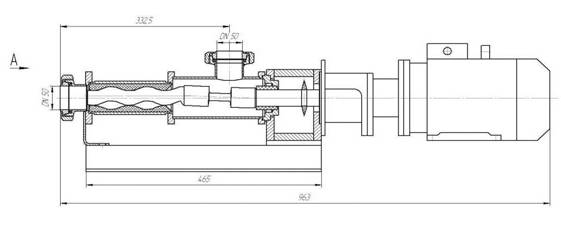

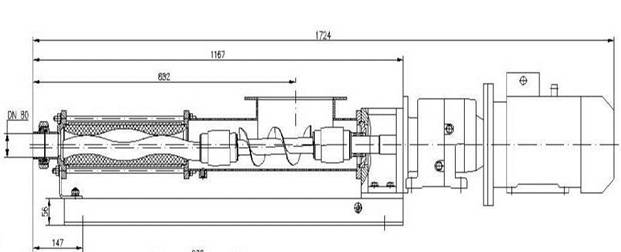

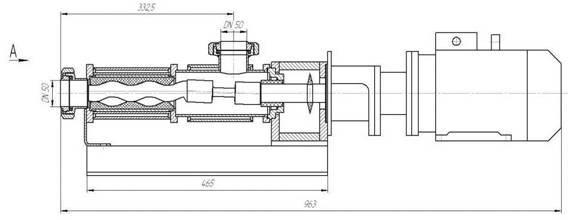

BF021S01

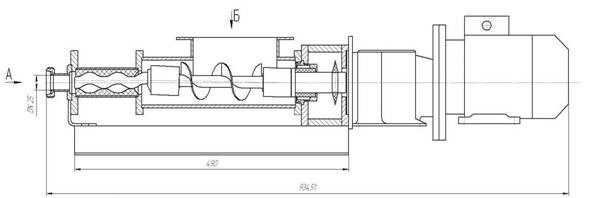

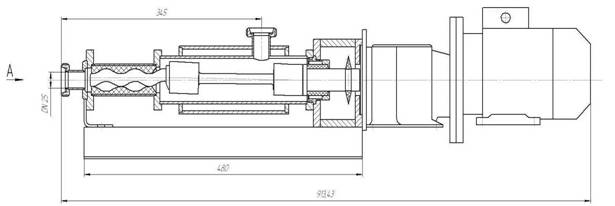

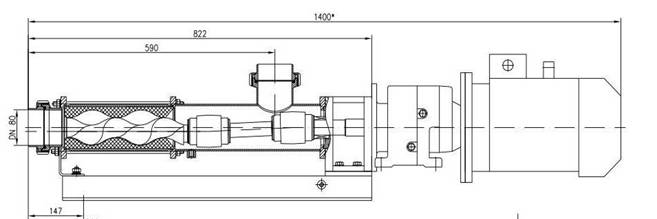

BF031S01

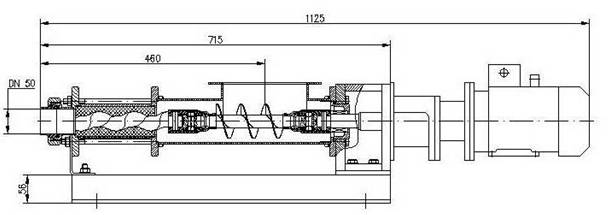

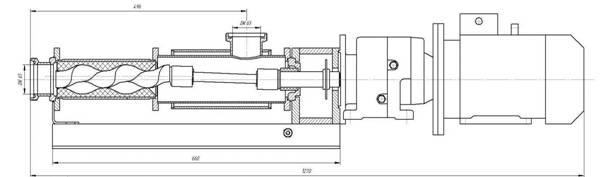

BF038S01

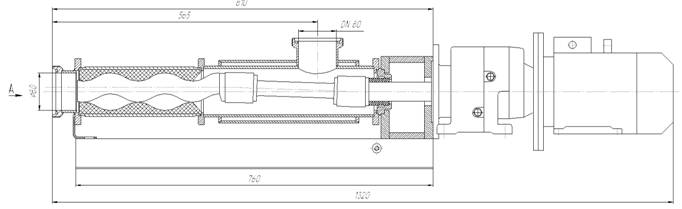

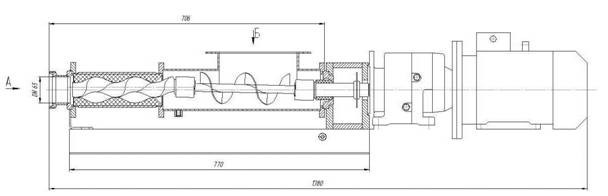

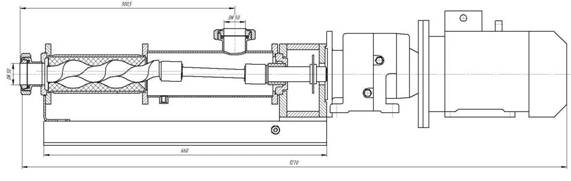

BF045S01

Тип BN

№	ТИП (BN)	Производительность при максимальном давлении м3/ч	Максимальное давление бар	Мощность кВт	Обороты ротора об/мин
1.	020S02	0,2-0,6	12	1,1	200-600
2.	031S01	0,5-2,4	6	0,37-0,75	262-648
3.	031S02	0,5-2,3	12	0,75-1,5	262-648
4.	031S04	0,5-2,2	24	1,5-2,2	266-645
5.	031L01	0,5-4,6	6	0,5-1,5	230-648
6.	038S01	2,8-5,4	6	1,5-2,2	440-645
7.	038S02	3,4-6	12	3-4	440-645
8.	038S04	2,8-4,7	24	5,5-7,5	441-593
9.	038L01	4,7-10,5	6	2,2-4	266-533
10.	045S01	2,4-8,5	6	2,2-4	319-622

№	ТИП (BN)	Производительность при максимальном давлении м3/ч	Максимальное давление бар	Мощность кВт	Обороты ротора об/мин
11.	045S02	4,4-10	12	3-5,5	319-593
12.	045S03	3,5-8,6	18	4-7,5	297-547
13.	045S04	2,6-7,1	24	5,5-11	260-469
14.	045L01	8,1-18,6	6	3-5,5	257-515
15.	053S01	3,9-13	6	2,2-5,5	273-547
16.	053S02	6-15,6	12	4-7,5	203-547
17.	053S03	3,5-10,5	18	4-7,5	167-370
18.	053S04	5,5-10	24	11	278-397
19.	053L01	11,1-28	6	7,5	200-469
20.	063S01	3,5-20	6	2,2-7,5	169-469
21.	063S02	3,3-22	12	4-15	167-456
22.	063S03	8-17,4	18	7,5-15	208-360
23.	063S04	8-17,1	24	11-18,5	208-360
24.	063L01	13-47	6	4-15	167-456
25.	076S01	5,2-8,5	6	4-11	156-381
26.	076S02	6,5-28,6	12	15	156-381
27.	076S03	10-20,5	18	11-15	167-265
28.	076S04	10,2-20,2	24	11-18,5	167-265
29.	076L01	20-62,4	6	7,5-18,5	135-360
30.	090S01	15-47	6	11-18,5	186-372
31.	090S02	18-35	12	11-18,5	167-265
32.	090S03	16-33	18	22-30	158-253
33.	090S04	15-35	24	22-37	137-253
34.	090L01	34-106	6	11-30	141-372
35.	105S01	24-57	6	11-18,5	158-274
36.	105S02	27-58	12	22-37	158-274
37.	105S03	29-56	18	30-45	158-249
38.	105L01	55-119	6	18,5-37	137-249
39.	125S01	36-74	6	15-22	137-214
40.	125S02	38-77	12	30-45	137-214
41.	125L01	82-160	6	22-37	106-191
