Инструкция по возведению зданий по системе «Многослойная стена»

Содержание

Инструкция по возведению зданий по системе «Многослойная стена». Применяемые материалы и оборудование Стр.
1.	Описание системы многослойной стены_________________________________________	2
	1.1. Известково-песчаный камень______________________________________________	2
	1.2. Минераловатный утеплитель______________________________________________	3
	1.3. Гибкие связи___________________________________________________________	3
	1.4. Воздушный зазор________________________________________________________	4
	1.5. Облицовочный кирпич___________________________________________________	4
	1.6. Кладочный раствор______________________________________________________	4
2.	Последовательность работ____________________________________________________	4
3.	Руководство по возведению стены_____________________________________________	4
	3.1. Несущая часть стены_____________________________________________________	4
	3.2. Теплоизоляционный слой_________________________________________________	7
	3.3. Воздушный зазор________________________________________________________	7
	3.4. Облицовочная кладка____________________________________________________	7
	3.5. Дренажные отверстия и система вентиляции_________________________________	8
4.	Оптимальное количество каменщиков__________________________________________	8
5.	Внутренние работы__________________________________________________________	9
	5.1. Штробление стен________________________________________________________	9
	5.2. Шпатлёвка_____________________________________________________________	9

Инструкция по возведению зданий по системе

«Многослойная стена». Применяемые материалы и оборудование

1. Описание системы многослойной стены

Многослойная стена состоит из шести компонентов (рис.1):

1)  известково-песчаный камень,

2)  минераловатный утеплитель,

3)  гибкие связи,

4)  воздушный зазор,

5)  облицовочный кирпич,

6)  кладочный раствор.

Рис.1. Многослойная стена

Слои в системе многослойной стены располагаются следующим образом: ограждающая конструкция (известково-песчаный камень), теплоизоляция (плиты утеплителя), воздушный зазор, облицовочный кирпич. Такая схема является оптимальной, т. к. слои различных материалов воздушной прослойки располагаются по мере уменьшения коэффициентов теплопроводности и их увеличения коэффициентов паропроницаемости.

К преимуществам системы «многослойная стена» относятся:

простота и скорость возведения кладки, и, как следствие, уменьшение трудоемкости строительства, уменьшение расхода раствора и «мостиков холода», гладкая поверхность стены, отсутствие штукатурки, свобода архитектурных решений, малые затраты на оборудование стройплощадки за счет упрощения кладочного процесса, уменьшение толщины несущей стены, по сравнению с традиционными построенными зданиями. уменьшение нагрузки на фундамент, уменьшение сырости, благодаря оптимальной работе всех слоев стены, экологичность природных материалов и экологичность производства, уменьшение строительного мусора в несколько раз.

1.1.  Известково-песчаный камень

Камень в системе многослойной стены выполняет функции несущей и ограждающей конструкции (рис.2). Применяется при возведении наружных, внутренних, самонесущих и несущих ограждающих конструкций.

Камень имеет 8 отверстий, одно из которых является технологичным (сквозным). Между собой камни соединяются по принципу паз-гребень.

Известково-песчаный камень обеспечивает отличную звукоизоляцию и теплоизоляцию. Система паз-гребень означает отсутствие вертикальных швов и соответственно, уменьшение количества «мостиков холода».

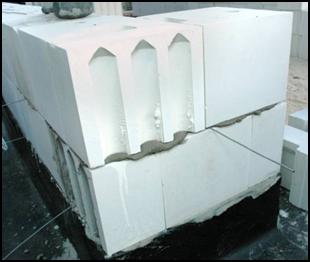

Рис.2. Камень для несущих конструкций 250х250х240

Техническая характеристика известково-песчаного камня.

Габариты, мм	250х250х240
Масса, кг	20кг
Пустотность, %	28%
Погрешность в геометрии, мм	<0,1мм
Средняя плотность, кг/м3	1630кг/м3
Морозостойкость, цикл	F25
Теплопродность, Вт/мС	0,42
Индекс звукоизоляции воздушного слоя, Дб	53дб

1.2.  Минераловатный утеплитель

Утеплитель в системе многослойной стены играет наиважнейшую роль защитника тепла и формирует комфортный микроклимат в здании (рис.3).

«Глубокинский кирпич» рекомендует использовать утеплитель из минеральной ваты на основе горных пород базальтовой группы, плотность 90 кг/м3 .

К основным достоинствам утеплителя на минеральной основе относятся:

- натуральность и экологичность материала,

- хорошая паропроницаемость,

Рис.3 Минераловатный утеплитель.

- высокое качество теплоизоляции,

- материал не горюч и не токсичен.

Рис.3. Утеплитель

1.3.  Гибкие связи

Гибкие связи предназначены:

для перевязки несущего слоя с облицовочной кладкой и для крепления утеплителя (рис.4).

На просадочных грунтах и в сейсмических районах необходимо по конструкторскому расчету использовать так же армирующую сетку согласно серии 2.030-2.01

Рис. 4. Гибкие связи.

1.4. Воздушный зазор

Наличие воздушного зазора принципиальное отличие системы многослойной стены с вентилируемым фасадом от других типов систем. Благодаря перепаду давления, этот промежуток работает по «принципу действия вытяжной трубы». В результате ограждающей конструкции в окружающую среду удаляется атмосферная и внутренняя влага.

Вентилируемый воздушный зазор снижает так же и теплопотери, т. к. он практически является температурным буфером. Воздух в нем примерно на три градуса теплее, чем снаружи. Ширина воздушного зазора не менее 40 мм.

1.5. Облицовочный кирпич

Облицовочный кирпич в системе многослойной стены выполняет защитно-декоративную функцию (рис.5). Он защищает утеплитель, подоблицовочную конструкцию и стену здания от повреждений и атмосферных воздействий. В то же время облицовочный кирпич является внешней оболочкой здания, формирует его эстетический облик.

Рис. 5 Облицовочный кирпич

1.6. Кладочный раствор

Для приготовления кладочного раствора с помощью дрель-миксера необходимо 1 кг сухой смеси смешать с 0,10-0,15 л чистой воды, в зависимости от вида кладочного материала. Перемешать до образования однородной массы, дать растворной смеси отстояться 5 минут, чтобы прореагировали химические добавки, а затем повторно перемешать. Теперь растворная смесь готова к применению.

2. Последовательность работ

Нулевой цикл традиционен, как и в кирпичном доме. Затем вкруговую ведётся возведение коробки здания из камня с выпуском гибких связей. Далее осуществляется устройство кровли. По завершению кровли, на гибкие связи при помощи фиксаторов крепится к внутренней стене утеплитель. Оставляется воздушный зазор и возводится стена из облицовочного кирпича.

Одновременно с облицовкой, в здании могут вестись внутренние отделочные работы.

Используя данный метод возведения коробки, достигается максимальная скорость процесса строительства.

3. Руководство по возведению стены

3.1. Несущая часть стены

На первом этапе строительства многослойной стены производится кладка несущей части стены из пазогребневого камня размером 250х250х240.

Для этого необходимо по шнуру выполнить разметку проектного положения стен с отметкой дверных проемов. Затем подготовить основание - ровную поверхность, на которую будут устанавливаться камни. Пыль, различные загрязнения перед укладкой основания должны быть удалены и проложен нижний слой гидроизоляции (рис. 7). Основание устраивается при помощи слоя песчано-цементного раствора и обеспечивает одинаковый уровень горизонтальности по всей длине стен.

Для эффективного выполнения швов в установке камней используются загрузочные ящики. Они очень удобны при кладке стен большой непрерывной протяженности (рис.8).

Камни устанавливают по шнуру открытой стороной пустот вниз. Кладка ведется без заполнения вертикальных швов, система паз – гребень (рис.6а). Для обеспечения одинаковой отметки по вертикали выступающие камни осаживают резиновым молотком, уровнем проверяют горизонтальность (рис.6б).

Рис. 6а. Укладка камня Рис. 6б. Выравнивание по уровню

После первого ряда камней укладывается верхний гидроизоляционный слой (рис.7).

Рис. 7. Укладка гидроизоляционного слоя

После установки гидроизоляции начинается укладка второго ряда камней.

Для этого выполняется горизонтальный шов с закладкой гибких связей, которые обеспечивают крепеж плит утеплителя и соединение с облицовочным слоем (рис 9). На 1 кв. м. стены используется 6 гибких связей. Перед укладкой в шов связь с одного края загибается на 5 см под прямым углом. После укладки камней связи необходимо прижать к стене в целях обеспечения безопасности.

Рис. 8. Выполнение горизонтальных швов

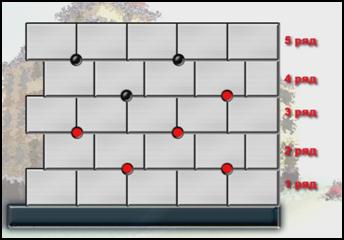

Рис. 9. Закладка и расположение гибких связей

Связи закладываются в определенном порядке: первый ряд от угла — на расстоянии 25 см, затем через 50 см. Второй ряд — от края 50 см, и дальше шаг через 50 см. Следующий ряд — от края 25 см, затем 50, и так далее в шахматном порядке.

На просадочных грунтах и в сейсмических районах необходимо по конструкторскому расчету использовать так же армирующую сетку согласно серии 2.030-2.01.

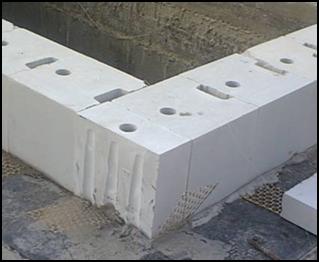

При помощи камня для перегородок габаритами 250х120х240 выполняют перевязку углов (рис. 10, 11).

Рис. 10. Перевязка углов Рис. 11. Угол, образованный камнем

250х250х240 и пиленым камнем

габаритами 250х120х240

После окончания строительства несущих стен из камня начинаются кровельные работы. По завершению которых, совмещается работа по установке утеплителя и кладке облицовочной стены с внутренними работами (рис.12).

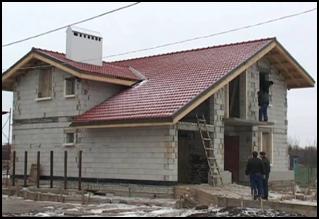

Рис. 12. Общий вид строящегося объекта

3.2. Теплоизоляционный слой

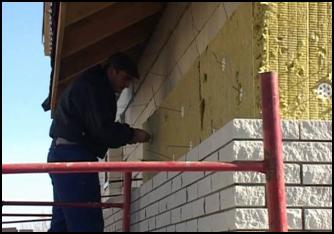

Следующим этапом строительства многослойной стены является крепление утеплителя и кладка облицовочного кирпича (рис 13а).

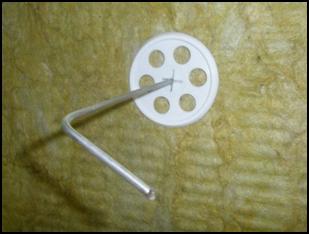

Рис. 13а. Крепление утеплителя Рис. 13б. Полипропиленовый фиксатор

В стене применяются базальтовые плиты утеплителя. Их отличает удобство в монтаже, высокая прочность и экологичность. Теплоизоляционные материалы являются гидрофобными и препятствуют образованию сырости. Толщина слоя определяется согласно теплотехническому расчету. Расчет производится согласно СНиП «Тепловая защита зданий».

Плиты утеплителя крепятся в плотной состыковке к несущей стене при помощи металлических связей с полипропиленовыми фиксаторами (рис.13б). На каждом квадратном метре несущей части стены используется 6 гибких связей.

Дополнительно теплоизоляционные плиты из минеральной ваты могут крепиться к несущей стене с помощью клея.

Клей следует наносить на теплоизоляционную плиту с помощью штукатурного шпателя или валиком (шириной 4-6 мм) по всему периметру, при этом площадь приклеенной поверхности плит – не менее 40%. Установку плит в проектное положение осуществляют с прижатием к поверхности несущей стены и выравниванием по высоте относительно друг друга.

3.3. Воздушный зазор

Между облицовочной кирпичной кладки и утеплителем толщина воздушного слоя должны быть не менее 40 мм. Воздушный слой не должен сужаться из-за неровностей теплоизоляционного материала. При возведении кладки воздушный слой необходимо оградить или каким-либо другим образом обезопасить от попадания падающего вниз раствора или инородных предметов с тем, чтобы не допустить образования растворных перемычек, которые впоследствии могут привести к образованию сырости.

3.4. Облицовочная кладка

В нашей технологии облицовочная кладка может выполняться из одинарного и полуторного кирпича. Кладка ведется с обязательным заполнением раствором горизонтальных и вертикальных швов и расшивкой с фасадной стороны здания (рис.14).

После крепления утеплителя металлические связи и закладная сетка устанавливаются в горизонтальные швы облицовочной стены.

В облицовочной кладке толщина горизонтального шва составляет 12 мм, вертикального – 10 мм (СНиП 3.03.01-87).

Рис. 14. Облицовочная кладка

3.5. Дренажные отверстия и система вентиляции

На стенах облицовочной кладки в нижних и верхних вертикальных швах выполняются отверстия диаметром 8-10 мм, через которые будет осуществляться вентиляция. Нижние отверстия служат как для вентиляции, так и для дренажа (рис.15,16).

Вентиляционные и дренажные отверстия выполняются из расчета 75 см2 на 20 м2 площади наружной стены (включая окна и двери), т. е. в каждом вертикальном шве первого и третьего рядов облицовочной кладки.

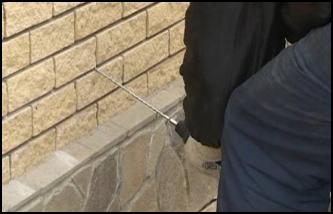

Рис. 15. Выполнение нижнего дренажного Рис. 16. Выполнение нижнего

отверстия вентиляционного отверстия

4. Оптимальное количество каменщиков

«Рабочее место» каменщика должно быть оснащено средствами «малой механизации» – набором приспособлений, необходимым для самостоятельной работы, такие как дрель-миксер для перемешивания раствора, загрузочные ящики, угловая шлифовальная машина («болгарка»).

Формула состава каменщиков – 4 + 2 (чел.)

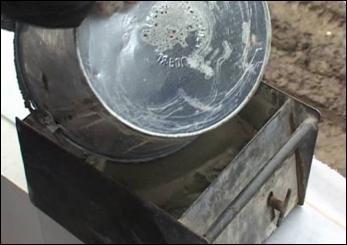

Рис. 17. Приготовление раствора Рис. 18. Нанесение раствора на ряд камней

1-й человек вскрывает упаковку со смесью, замешивает необходимый объём, подаёт к месту ведения кладки (рис. 17).

2-й человек помещает раствор в загрузочный ящик, на котором устанавливается толщина шва. Перемещая ящик вдоль кладки, наносит слой раствора (рис.18).

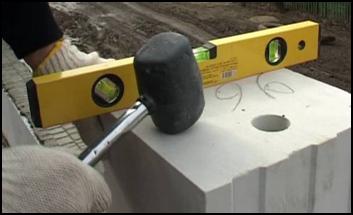

Рис.19. Установка камня Рис.20. Выставление уровня кладки

3-й человек берёт камень двумя руками (форма камня очень удобна для работы) и укладывает его, соблюдая принцип паз-гребень (рис.19)

4-й человек выставляет уровень кладки, затирает швы (рис.20)

Два рабочих являются вспомогательными, подсобниками. В процессе работы каменщики перераспределяются между операциями.

5. Внутренние работы

5.1. Штробление стен

Электромонтажные работы в стене из известково-песчаного камня не требуют высоких затрат и времени. Скрытая электросиловая и слаботочная проводка монтируется в штробах. Штробление стен проводится до начала отделочных работ. Для этого применяются специальные электрические машины: штроборез и бороздодел, по сути, они состоят из двух параллельно расположенных алмазных кругов, которые регулируются по толщине, что позволяет выполнять борозду необходимой толщины и глубины пропила (рис.21).

Рис. 21. Штробление стен Рис.22 Шпатлевка стен

5.2 Шпатлевка

Стена из камня не требует внутренних штукатурных работ, нет необходимости и в применении гипсокартона. В качестве отделочного материала используется грунтовка и шпатлевка. Сначала стена покрывается грунтовочным слоем, затем наносятся слои шпатлевки. Таким образом, толщина отделочного слоя составляет 2-3 мм (рис.22).
