Листы стальные с ромбическим и чечевичным рифлением (ГОСТ 8568-77)
Лист стальной рифленый ГОСТ 8568-77 с односторонним ромбическим и чечевичным рифленым рифлением общего назначения. Рифленую сталь изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением.
Высота рифлей на листах должна быть 0,2 - 0,3 толщины основания листа, но не менее 0,5 мм.

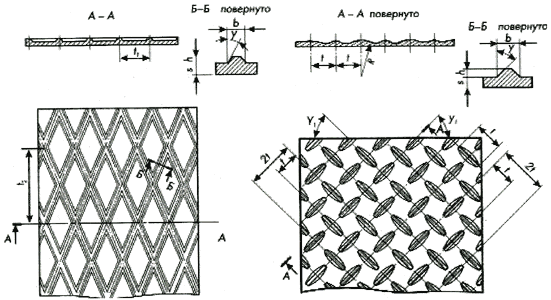

Листы с ромбическим рифлением изготавливают с диагоналями ромба (25-30)х(60-70) мм. Конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем. Листы с чечевичным рифлением изготавливаются с расстоянием между рифлями 20, 25 м 30 мм.
Листовой прокат с чечевичным рифлением А-1-ПВ-СтЗсп2-6х600х6000 TV с катаной кромкой, односторонним рифлением изготавливается из углеродистой стали с химическим составом по ГОСТ 380. Высота рифов на полосе 1,5 мм на расстоянии 40 мм от боковой кромки. Листы изготавливают шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.
По соглашению изготовителя с потребителем допускается изготовление листов других размеров.
В зависимости от назначения листы изготавливаются:
- мерной длины; кратной мерной длины; мерной длины с остатком не более 10% массы партии; кратной мерной длины достатком не более 10% массы партии; немерной длины.
Остатком считают листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.
Примеры условных обозначений:
Лист горячекатаный из стали марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000х2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:
Лист ромб В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77
То же, с чечевичным односторонним рифлением:
Лист чечевица В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77
Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000 мм, высокой точности, с катаной кромкой:
Рулон ромб А-К-3,0х1000 Ст3сп ГОСТ 8568-77.
То же, с чечевичным односторонним рифлением:
Рулон чечевица А-К-3,0х1000 Ст3сп ГОСТ 8568-77.
Толщина и масса 1м2 рифлёного листа (ГОСТ 8568-77)
Толщина основания листа S, мм | Ширина основания рифлей b, мм | Масса 1м2, кг |
ромбическое рифление | ||
2,5 | 5,0 | 21,0 |
3,0 | 5,0 | 25,1 |
4,0 | 5,0 | 33,5 |
5,0 | 5,0 | 41,8 |
6,0 | 5,0 | 50,0 |
8,0 | 5,0 | 66,0 |
10,0 | 5,0 | 83,0 |
12,0 | 5,0 | 99,3 |
чечевичное рифление | ||
2,5 | 3,6 | 20,1 |
3,0 | 4,0 | 24,2 |
4,0 | 4,0 | 32,2 |
5,0 | 5,0 | 40,5 |
6,0 | 5,0 | 48,5 |
8,0 | 6,0 | 64,9 |
10,0 | 6,0 | 80,9 |
12,0 | 6,0 | 96,8 |
Проволока низкоуглеродистая для армирования ЖБИ
Проволока из низкоуглеродистой стали для армирования железобетонных конструкций (ГОСТ 6727-80)
Эта проволока периодической формы производится из стали 1кп, 2кп, 3кп и применяется для усиления железобетонных структур.
Проволоку отгружают в мотках весом в 13кг.
Основные параметры и размеры проволоки должны соответствовать указанным в таблицах и на рисунке.
Основные параметры, размеры и механические свойства проволоки (ГОСТ 6727-80)
Диаметр проволоки, мм | 3,0 | 4,0 | 5,0 | ||
Глубина канавки, h, мм | 0,15 | 0,20 | 0,25 | ||
Максимальное отклонение в глубине канавки, мм | +0,05 | -0,02 | |||
Шаг канавки, мм | 2,0 | 2,5 | 3,0 | ||
Максимальное отклонение шага, мм | +0,02 | ||||
Выступ, мм | 0,6 | 0,8 | 1,0 | ||
Максимальное отклонение выступа, мм | ±0,02 | ||||
Сталь | 1кп | 2кп | 3кп | 2кп | 3кп |
Сила разлома, кг | 400 | 720 | 1085 | ||
Относительная эластичность, %, не меньше чем | 2,0 | 2,5 | 3,0 | ||
Линейная плотность, кг | 0,052 | 0,092 | 0,144 | ||
Проволока низкоуглеродистая общего назначения
Проволока низкоуглеродистая общего назначения (ГОСТ 3282-74)
Проволока предназначена для изготовления гвозде, увязки ограждений и других бытовых изделий.
Проволока изготавливается:
- термически обработанная; термически необработанная.
- без покрытии; с цинковым покрытием.
Рекомендации по выбору марки стали
Диаметр, мм | Марка стали |
0,3-0,9 | 08кп, 1кп, 1пс, Св08(Т) |
0,9-2,2 | 08кп, 1кп, 1пс, 1сп, 2кп, 2пс, 2сп, Св08(Т) |
2,2-4,0 | 1кп, 1пс, 1сп, 2кп, 2пс, 2сп, Ст0(Т) |
4,0-8,0 | 2кп, 2пс, 2сп, 3кп, 3пс, 3сп, Ст0 |
Механические свойства проволоки, термически необработанной (ГОСТ 3282-74)
Диаметр, мм | Временное сопротивление разрыву |
0,55-1,0 | |
1,1-1,2 | |
1,3-2,5 | |
2,8-3,2 | |
3,5-3,6 | 440-930 |
4,0-4,5 | 440-930 |
5,0-6,0 | 390-830 |
Механические свойства проволоки, термически обработанной (ГОСТ 3282-74)
Диаметр, мм | Временное сопротивление разрыву | Относительное удлинение, не менее |
0,55-2,5 | 290-490 | 15 |
2,8-6,0 | 290-490 | 20 |
Проволока сварочная
Проволока сварочная (ГОСТ 2246-70)
Проволока сварочная из сталей с низким содержанием углерода Св-08, Св-08А и легированных Св-08ГС, Св-08Г2С.
По виду поверхности проволока производится неомедненной и омедненной. Медное покрытие - 6 мкм. Поверхность проволоки должна быть чистой и гладкой, без трещин, расслоений, плен, закатов, забоин, окалины, ржавчины, масла и других загрязнений. Допускаются отдельные риски, царапины, местная рябизна, вмятины глубиной не более предельного отклонения по диаметру.
Химический состав сварочной проволоки, % (ГОСТ 2246-70)
Марка стали | Св08 | Св08А | Св08Г2С |
P | 0,10 | 0,10 | 0,03 |
Mn | 0,35-0,60 | 0,35-0,60 | 1,80-2,10 |
Si max | 0,03 | 0,03 | 0,7-0,95 |
P max | 0,04 | 0,03 | 0,03 |
S max | 0,04 | 0,03 | 0,025 |
Cr max | 0,15 | 0,12 | 0,20 |
Ni max | 0,30 | 0,25 | 0,25 |
Cu max | 0,25 | 0,25 | 0,20 |
Назначение
Св-08, Св-08А, Св-08АА- автоматическая сварка под флюсом углеродистых сталей с пределом текучести 235-285 МПа, изготовление электродов, предназначенных для сварки низкоуглеродистой и низколегированной стали.
Св-08Г1НМА- автоматическая сварка под флюсом низколегированных сталей повышенного уровня прочности и хладостойкости Предназначена для однопроходной одно - или двусторонней сварки под флюсом сталей толщиной до 25 мм различного типа легирования и категорий прочности. (К55-К65)
Св-08Г2С- механизированная сварка в защитных газах конструкций ответственного и общего назначения.
Св-08ГА- автоматическая сварка под флюсом углеродистых сталей с пределом текучести 235-440 МПа. (конструкций мостов, опор, труб, трубопроводов и котлов, работающих при высоких давлениях и температурах)
Св-08ГСНТ- предназначена для механизированной сварки в защитных газах, применяется в судостроении и химическом машиностроении.
Св-08ХМ- автоматическая сварка под флюсом нефтегазопроводных труб и металлоконструкций ответственного назначения из углеродистых и низколегированных сталей с пределом текучести 235-440 МПа. (конструкций мостов, опор, труб, трубопроводов и котлов, работающих при высоких давлениях и температурах)
Св-10Г2- автоматическая сварка под флюсом углеродистых сталей с пределом текучести 235-440 МПа.
Св-10ГА- автоматическая сварка под флюсом углеродистых и низколегированных сталей с пределом текучести 235-440 МПа Св-ЮГН - механизированная сварка под флюсом в судостроении и химическом машиностроении.
Св-10НМА- автоматическая сварка под флюсом низколегированных сталей повышенного уровня прочности и хладостойкости металлоконструкций ответственного назначения. (конструкций мостов, опор, котлов, труб и трубопроводов работающих при высоких давлениях и температурах)
Низкоуглеродистая | Легированная | Высоколегированная |
СВ-08 | СВ-08ГС | СВ-12Х11НМФ |
Профнастил
Профили стальные гнутые с трапециевидными гофрами (ГОСТ )
Настоящий стандарт распространяется на стальные холодногнутые листовые профили с трапециевидной формой гофра (далее - профилированные листы), изготавливаемые на профилегибочных станах и предназначенные для применения в строительстве и других отраслях промышленности.
Сортамент
- назначению; материалу исходной заготовки; наличию защитно-декоративного лакокрасочного покрытия.
- Н - для настила покрытий; НС - для настила и стеновых ограждений; С - для стеновых ограждений.
- на листы из тонколистового оцинкованного проката по ГОСТ 14918 (без обозначения); на листы из тонколистового проката с алюмоцинковым покрытием по ТУ 8 (обозначение АЦ); на листы из тонколистового алюминированного проката и проката с апюмокремниевым покрытием по ТУ 14обозначение А и АК); на листы из тонколистового проката с электролитическим цинковым покрытием по ТУ 1обозначение ЭОЦП).
- на листы без лакокрасочного покрытия (без обозначения); на листы с лакокрасочным покрытием по ГОСТ 30246 (указывается обозначение лакокрасочных материалов).
- кратной (250 мм) мерной длины от 3 до 12 м - для настила (типов Н и НС); кратной (300 мм) мерной длины от 2,4 до 12м - для стеновых ограждений (типов НС и С).
По согласованию изготовителя и потребителя допускается изготовлять профилированные листы любой мерной длины, а также длиной менее 3 и более 12 м для настила.
Обозначение проф. листа | Высота профиля, мм | Монтажная ширина, мм | Факт. ширина, мм | Кол-во в тонне | Масса 1м2, кг | Ширина заготовки |
C,6 | 10 | 1000 | 1022 | 10 | 5,6 | 1100 |
C,7 | 10 | 1000 | 1022 | 10 | 6,5 | 1100 |
C,6 | 15 | 1000 | 1018 | 10 | 6,4 | 1250 |
C,7 | 15 | 1000 | 1018 | 10 | 7,4 | 1250 |
C,6 | 18 | 1000 | 1023 | 10 | 6,4 | 1250 |
C,7 | 18 | 1000 | 1023 | 10 | 7,4 | 1250 |
C,6 | 21 | 1000 | 1051 | 5 | 6,4 | 1250 |
C,7 | 21 | 1000 | 1051 | 5 | 7,4 | 1250 |
HC,6 | 35 | 1000 | 1060 | 5 | 6,4 | 1250 |
HC,7 | 35 | 1000 | 1060 | 5 | 7,4 | 1250 |
HC,8 | 35 | 1000 | 1060 | 5 | 8,4 | 1250 |
HC,7 | 44 | 1000 | 1052 | 4 | 8,3 | 1400 |
HC,8 | 44 | 1000 | 1052 | 4 | 9,4 | 1400 |
C,7 | 44 | 1000 | 1047 | 5 | 7,4 | 1250 |
H,6 | 57 | 750 | 801 | 4 | 7,5 | 1100 |
H,7 | 57 | 750 | 801 | 4 | 8,7 | 1100 |
H,8 | 57 | 750 | 801 | 4 | 9,8 | 1100 |
H,7 | 60 | 845 | 902 | 4 | 8,8 | 1250 |
H,8 | 60 | 845 | 902 | 4 | 9,9 | 1250 |
H,9 | 60 | 845 | 902 | 4 | 11,1 | 1250 |
H,7 | 75 | 750 | 800 | 4 | 9,8 | 1250 |
H,8 | 75 | 750 | 800 | 4 | 11,2 | 1250 |
H,9 | 75 | 750 | 800 | 4 | 12,5 | 1250 |
H,8 | 114 | 600 | 646 | 3 | 14,0 | 1250 |
H,9 | 114 | 600 | 646 | 3 | 15,6 | 1250 |
H,0 | 114 | 600 | 646 | 3 | 17,2 | 1250 |
H,8 | 114 | 750 | 807 | 3 | 12,5 | 1400 |
H,9 | 114 | 750 | 807 | 3 | 14,0 | 1400 |
H,0 | 114 | 750 | 807 | 3 | 15,4 | 1400 |
Уголок равнополочный
- стальной горячекатаный равнополочный (ГОСТ 8509-93); стальной горячекатаный неравнополочный (ГОСТ 8510-86); стальной гнутый равнополочный (ГОСТ ); стальной гнутый неравнополочный (ГОСТ ).
Прокат угловой производится из:
- углеродистой стали обыкновенного качества (ГОСТ 380-88) марок: СтО, СтЗкп, СтЗцс, СтЗпс, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Стбпс, Стбсп; из стали повышенной прочности (низколегированной) (ГОСТ ) марок: 09Г2, 12ГС, 16ГС, 14Г2, 17ГС09Г2С, 14ХГС, 15ХСНД, 10ХНДП, 17Г1С, 10Г2С1, 10Г2БД, 10ХСНД, 15Г2СФД, 14Г2АФ, 16Г2АФ, 15Г2АФДпс, 18Г2Афпс
Уголок стальной горячекатаный равнополочный (ГОСТ 8509-93)
По точности прокатки уголки изготавливают:
- А - высокой точности; В - обычной точности.
Уголки изготавливают длиной от 4 до 12 м:
- мерной длины; кратной мерной длины; немерной длины; ограниченной длины в пределах немерной.
Допускается изготавливать уголки длиной свыше 12 м.
Масса уголка горячекатаного равнополочного (ГОСТ 8509-93)
|
|
Уголок неравнополочный
|
