Инструкция по эксплуатации колонковой швейной машины ZJ9610 – D3 (стр. 2 )

8. Инструкция для конфигурации системы

P1: Высокая скорость шитья

Диапазон наладки "300 - макс." относится к старшему параметру P53.

P1~P3: Соотношение между скоростью и ходом педали (разгон машины)

Скорость P3 меньше

Р1 P3 больше, P3 меньше P3

Ход педали

Макс ход педали

Рис. 1 График соотношение между скоростью и ходом педали.

Из рисунка видно, что при малом значении P3 самая высокая скорость не может быть достигнута.

P8: Выбор начальной закрепки

При выполнении декоративной и свободной закрепок можно гарантировать хорошую форму стежка. Время выполнения - P10.

Стандартная, свободная (назад и вперед)и начальная закрепки выполняются за одинаковое время..

P12~P14: Параметры плавного включения

Ограничения скорости старта и скорости шитья швейной машины увеличивают качество шитья. Замечание: если выбор старта начальной закрепки включен, то недоступна функция плавного включения.

P15: Режимы шитья

Если P15=0,1,2, установка доступна только без пульта управления

Если P15=3, простой режим шитья независимо от пульта управления.

Ровное шитье обычно используется, если синхронизатор поврежден, а неисправность E011 высвечена.

1. Для ровного шитья нет обрезки, нет функции автоматического реверса и прямого шитья.

2. Игла может останавливается в любой позиции, педаль назад - обрезка нити, подъем ролика задан по умолчанию.

3. Автоматическое верхнее положение иглы устанавливается функцией, нет автоматического подсчета количества стежков.

P16~P21: Параметры количества стежков

Замечание: если нет панели управления, для установки параметров используется блок управления. Нужные параметры устанавливаются после включения. Если пульт управления существует, используют установку количества стежков с пульта.

P22: Управление роликом

Заданная по умолчанию функция управления роликом включена. Если у швейной машины нет механизма подъема ролика, то рекомендуется установить этот функциональный код = 0, иначе начальная закрепка будет выполняться медленно.

9. Таблица кодов ошибок

Код ошибки	Содержание	Проверка и устранение
E011 E012 E013 E014	Пропадание сигнала синхронизатора	Проверьте подключение электрического разъема, правильность установки шкива швейной машины, Замените синхронизатор
E021 E022 E023 E201	Электрическая перегрузка	Проверьте подключение электрического разъема, шкив или механизм обрезки блокированы, материал слишком плотный
E101	Неисправность блока управления	Обратитесь за технической поддержкой
E111 E112 E113	Напряжение слишком большое	Напряжение на входном разъеме слишком большое
E121 E122	Напряжение слишком низкое	Напряжение на входном разъеме слишком низкое
E131	Системная неисправность	Обратитесь за технической поддержкой
E141	Системная неисправность чтения - записи данных	Обратитесь за технической поддержкой
E151 E152	Погрешность магнита	Короткое замыкание электромагнита
E211 E212	Неисправность работы двигателя	Проверьте подключение электрического разъема, проверьте электрический сигнал двигателя, замените двигатель
E301	Нет связи с блоком управления	Проверьте подключение электрического разъема, компоненты блока управления повреждены
P. oFF	Нет питания	Подайте напряжение питания

Замечание: обращайтесь за технической поддержкой, если ошибки повторяются.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ZJ9610

Инсталляция и ввод в действие

Машина должна устанавливаться и включаться квалифицированным персоналом!

Все правила техники безопасности должны строго соблюдаться!

Инсталляция

Помещение, где установлена машина, должно быть снабжено соответствующими связями для подключения электрического напряжения. Должна быть обеспечена ровная и горизонтальная поверхность, предусмотрено достаточное освещение.

Высота столешницы корректируется, как описано ниже.

Установка высоты столешницы

Ослабьте винты 1 и 2, и отрегулируйте высоту столешницы, как требуется.

Затяните винт 1.

Позиция педали фиксируется винтом 2.

СПЕЦИФИКАЦИЯ

Замечание:

А - легкие материалы

B – средние материалы

C – тяжелые материапы

Возможные модели и подклассы

ZJ9610	Назначение
Model A	Для шитья легких материалов
Model В	Для шитья средних материалов
Model С	Для шитья тяжелых материалов
Дополнительное оборудование
Подкласс 0	Автоматическая обрезка нити
Подкласс Д3	Автоматическая обрезка нити, автоматическое поднятие лапки, устройство управления

Предупреждающие символы

Примечание Смазка

Сухая чистка Корректировка, ремонт, настройка

Спецификация ZJ9610A
Тип стежка	301(усиленный стежок)
Высота поднятия ролика	7 мм
Ширина колонки	245 мм
Габаритная высота	115 мм
Высота колонки	180 мм
Размеры швейной машины
Длина	Приблизительно 615 мм
. Ширина	Приблизительно 240 мм
Высота (от столешницы)	Приблизительно 500 мм
Основные размеры	518x 177 мм
Максимальная скорость
ZJ9610A	3000 об/мин
ZJ9610C	2000 об/мин
Рабочее напряжение	230V ± 10%, 50/60 Hz
Максимальная мощность	1.2 КВА
Плавкие предохранители	l x 16A, Вставка

Иглы и нити

Модель	Нить № Макс толщина синтетика	Толщина иглы 1/100 мм	Тип иглы
А	60/3	70	134
В	40/3	90	134
С	15/3	120	134

Клавиши на головке машины (без пульта управления)

Пока клавиша 1, нажата машина шьет в обратном направлении (для выполнения закрепки). Клавиши 2 могут использоваться для настройки параметров,

Подсчет стежков для контроля длины нити шпули

Приблизительно 100 стежков прошивает машина до

момента достижения номера начальной установки счетчика

стежков, СВЕТОДИОД 1загорается. После того, как нить

была обрезана и заменена шпуля, подсчет количества

стежков начинается снова.



При предварительной настройке числа стежков

смотрите инструкцию.

Педаль

0 = нейтральная позиция

1 = шитье

2 = поднятие ролика (для машин с Д3)

3 = обрезка нити (для машин с Д3)

Рычаг для подъема ролика

• Ролик может быть поднят рычагом 1.

Коленный рычаг

Ролик может быть поднят коленным рычагом 1 в направлении стрелки.

Клавиша для установки длины стежка

Длина стежка регулируется клавишей 1 и вращением регулятора

Максимальный ход ролика



Когда ролик поднят, его можно слегка опустить вниз.

Подготовка

Все правила этой инструкции должны строго соблюдаться.

Внимание Шитье должно производиться по всем правилам техники безопасности!

Все работы по установке должна быть выполнена персоналом с соответствующим обучением. Для всех работ по установке машина должна быть предварительно отсоединена от электропитания путем выключения переключателя "вкл. - выкл." или удаления вилки из разъема электропитания.

Установка иглы для модели ZJ9610

Выключите машину! Опасность повреждения, если машина случайно начнет работу!

Могут быть использованы только иглы типа 134

Поднимите ролик 1. Ослабьте винт 2, и вставьте иглу до упора. Длинное углубление должно быть направлено влево для модели ZJ9610. Затем затяните винт 2.

Выбор иглы зависит от модели машины, толщины нити и материала.

Подготовка

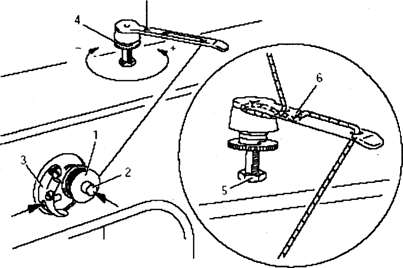

Намотка шпули; корректировка натяжения нити



Поместите пустую бобину 1 на шпиндель шпули 2. как показано на рисунке

Намотайте несколько оборотов нити по часовой стрелке вокруг шпули 1. Зафиксируйте шпулю

рычагом 3.



Шпуля намотается во время шитья

Натяжение нити шпули 1 может быть откорректировано винтом 4. Намотка шпули останавливается автоматически, когда шпуля 1 заполнится. Если нить намотана плохо: затяните гайку 5 нитеводителя 6.



Подготовка

Удаление / вставка шпули

Выключите машину!



Удаление шпули:

Откройте наголовник колонки.

Откройте задвижку 1 и удалите шпулю 2.

Вставка шпули:

Вставьте шпулю 2.

Закройте задвижку и закройте колонку

Вставьте шпулю в шпульный колпачок 1. Проведите нить сквозь слот под пружиной 2. Корректируйте натяжение нити, вращая винт 3.

Шпуля должна вращаться в направлении стрелки.

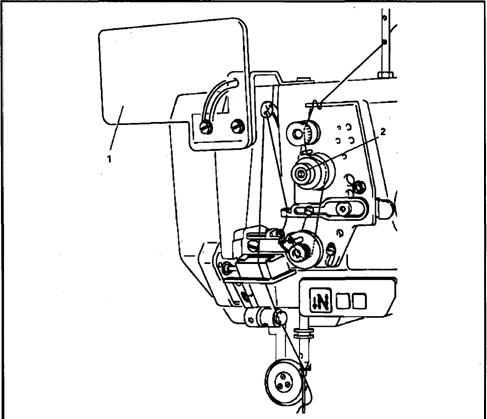

Обрезка нити и регулировка ее натяжения для модели ZJ9610.



Выключите машину!

Опасность повреждения, если машина случайно начнет работать!

1 - защитный козырек

2 - натяжитель нити.

Механизм обрезки нити представлен на рис.



Настройка

Требования

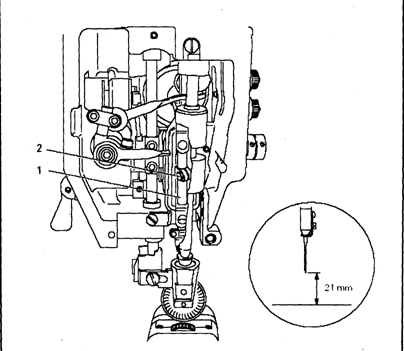

Предварительная настройка высоты иглы

При положении иглы в верхней точке, расстояние между кончиком иглы и колонкой должно быть приблизительно 21мм Корректируйте положение иглы 1 винтом 2 согласно требованиям



НАСТРОЙКА

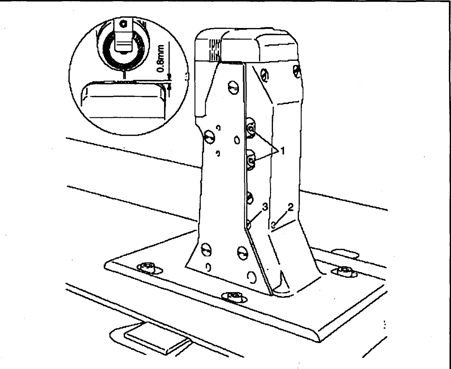

Высота положения ролика на ZJ9610

Требования

Ролик должен находиться от колонки на высоте (примерно 0.8 мм).

Положение ролика относительно колонки корректируется винтами 1.

Корректируйте винтом 3 согласно требованиям.

Затяните винты 1.



Настройка

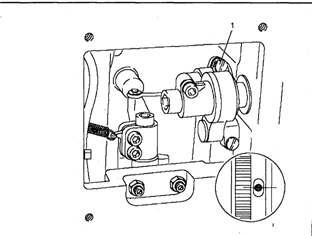

Позиция иглы при шитье на ZJ9610

Требования

При выборе минимальной длины стежка игла должна быть установлена в центре иглодержателя, как отмечено на рис.

Выбор минимальной длины стежка.

Корректируйте позицию иглы (завинтите 1) согласно требованиям.

Уход и обслуживание

Уровень масла (лубрикатор нити/ лубрикатор челнока )	Ежедневно перед работой
Чистка воздушного фильтра / лубрикатор	Когда требуется
Смазка челнока	Ежедневно перед работой
Проверка / корректировка давления воздуха	Ежедневно перед работой

Эти интервалы обслуживания рекомендованы при средней загрузке машины. Если машина используется более интенсивно, рекомендуются более короткие интервалы.

Проверка и корректировка давления воздуха

Перед началом работы машины всегда проверяйте давление воздуха на манометре 1.

Манометр1 должен показывать давление - 6 Бар.

В случае необходимости, откорректируйте до этого показания при помощи вентиля.2



Уход и обслуживание

Лубрикатор смазки челночного устройства



Проверяйте уровень масла перед каждым использованием.

Масло всегда должно быть в резервуаре 1.

Если требуется дозаправка, добавьте масло через отверстие.

Используйте только масло со средней вязкостью 22.0 мм2/с при 40º C и плотностью 0.865 г/см3 при 15º C

Лубрикатор смазки нитенатяжителя

Проверяйте уровень масла перед каждым использованием.

Масло всегда должно быть в резервуаре 1.



В случае необходимости пополните масло до метки.

Уход и обслуживание

Поднимите иглодержатель в самую высокую позицию.

Откройте наголовник колонки и снимите шпульный колпачок.

Развинтите держатель шпульного колпачка 1.

Повернитесь шкив, пока точка держателя шпульного колпачка 2 не попадет в углубление, расстояние приблизительно, 5 мм.

Удалите держатель шпульного колпачка 2.

Очистите челночное устройство.

При вставке держателя шпульного колпачка 2, проверьте, что держатель шпульного колпачка 2 встал в челнок.

Заверните винт 1 назад и закройте наголовник колонки.

Смазка

Отключите машину!

Закапывайте 1-2 капли масла в челночное устройство 1 ежедневно.

Перед вводом в действие и после длительного периода простоя закапайте нескролько капель масла во время работы машины.



Уход и обслуживание

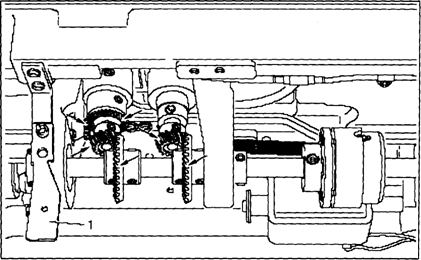

Смазка конических зубчатых колес

Выключите машину!

Все конические зубчатые колеса должны быть смазаны один раз в год. Наклонить швейную головку назад на основание.

Смазать зубчатые колеса

Чтобы откинуть швейную головку назад, нажмите и заблокируйте1.

Используйте оба блокиратора, чтобы установить швейную головку! Есть опасность повреждения швейной головки о поверхность стола!



Мы рекомендуем смазочный материал с точкой кипения около 150ºC.



P44-P53: Установка старших параметров

ЕслиP43=11, может быть введена. установка старших параметров Это, главным образом, используется для коррекции позиции машины. Может быть отрегулирована самая высокая скорость швейной машины.

P45: Более низкая позиция иглы

Более низкая позиция иглы определяется от верхней позиции иглы, как от нуля. Если выбрана декоративная закрепка и есть погрешность стежка - для коррекции выбирают параметр P45 точной настройки. Неправильная установка верхней позиции иглы воздействует на более низкую позицию иглы. Следует обратить внимание на установку позиционера

Добавление: схема кнопок головки машины:

Кнопка Свето - Кнопка Кнопка

реверса диод очистки паузы
