Каталог деталей и сборочных единиц на полуприцепы (стр. 11 )

Поз.	Обозначение	-	04	Наименование
73		4	4	Клапан контрольного вывода взамен 72
74		1	1	Клапан воздухораспределительный с краном замена на поз.75или82
75	12.3531010	1	1	Клапан воздухораспределительный с краном взамен поз.74 или82
77	12.3511310	2	2	Фильтр магистральный
78		1	1	Головка соединительного типа "Палм" взамен поз.83
79		1	1	Головка соединительного типа "Палм" взамен поз.84
81	СБИТ.305122.003	3	3	Сетка
82	7494.	1	1	Клапан воздухораспределительный замена поз.74 или 75
83	7492.35.21.113	1	1	Головка соединительного типа "Палм" замена поз.78
84	7492.35.21.114	1	1	Головка соединительного типа "Палм" замена поз.79
89		1	1	Клапан АБС с блоком управления «Vario Compact»
90		1	1	Кабель диагностики
91		1	1	Кабель питания с розеткой ISO76 38
92		4	4	Удлинитель кабеля датчика
95	35	5	5	Лента спиральная 22х18х19 ТУ
96	33	8	8	Лента спиральная 12х9х11 ТУ

2-3

3-3

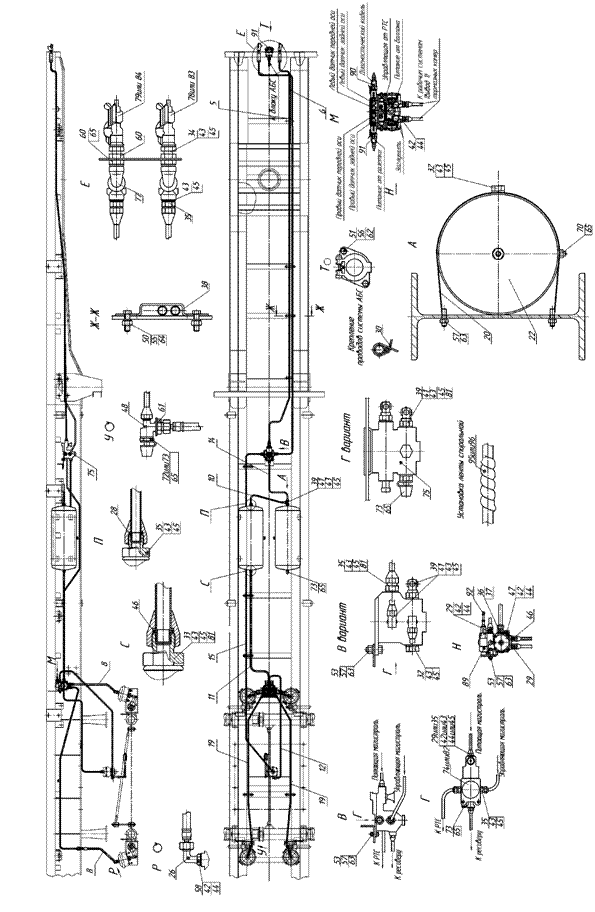

1-02 Привод пневматических тормозов (без АБС)

0001-02

Поз.	Обозначение	Кол-во	Наименование
		-	04	Сборочные единицы
5	70-07	1	-	Трубка 12 мм (питающей магистрали)
6	90-07	1	-	Трубка 12мм (управляющей магистрали)
5	80-07	-	1	Трубка 12 мм (питающей магистрали)
6	90-07	-	1	Трубка 12мм (управляющей магистрали)
10	70-07	1	1	Трубка 12мм между ресиверами
11	0	1	-	Трубка от АБС к ресиверу
11	0	-	1	Трубка от АБС к ресиверу
14	30-07	1	-	Трубка 12мм от воздухораспределителя к ресиверу
14	20-07	-	1	Трубка 12мм от воздухораспределителя к ресиверу
15	90-07	1	-	Трубка 12мм от воздухораспределителя к РТС
15	60-07	-	1	Трубка 12мм от воздухораспределителя к РТС
20	2	4	4	Хомут
22	5	2	2	Баллон (ресивер основной)
				Детали
27	4-01	1	1	Штуцер (с поз.82)
28	23	10	10	Кольцо уплотнительное (d 12)
29	92	1	1	Тройник ввертной (М18хМ18х3/8")
30	28	15	20	Хомут
32	4	2	2	Пробка М22 с поз.75-3шт
33	75	2	2	Штуцер (М22хМ24)
34	1	2	2	Штуцер проходной(М22хМ22)
35	9	5	5	Штуцер (М22хМ18) с поз.75-4шт, с поз.82 -7шт
38	9	8	9	Скоба
39	4	4	4	Угольник ввертный (М18х3/8") c поз.75
41	1	1	1	Переходник (М22х3/8") с поз.75-5шт
42	24	1	1	Кольцо уплотнительное d16 c поз.82
43	47	15	15	Скоба d22 c поз.75-16шт, с поз.82-14шт.
44	44	1	1	Скоба d16 c поз.82
45	27	15	15	Кольцо уплотнительное d22 с поз.75-16шт, с поз.82-14шт
46	25	2	2	Кольцо уплотнительное d18
				Стандартные изделия
50	1/09024/21	16	18	Болт М6-6gх20
53	1/12347/21	4	4	Болт М10х1,25-6gх45
55	1/58962/11	16	18	Гайка Е М6-6H
57	1/21647/11	10	10	Гайка ЕМ10х1,25-6Н
60	1/07268/21	4	4	Гайка низкая М22х1,5-6H замена поз.61
61	1/07914/11	4	4	Гайка М16х1,5-6H при поставке в МО РФ с поз.83,84 взамен поз.60
63	1/05168/70	10	10	Шайба пружинная 10,2 ГОСТ 6402-70
64	1/05164/70	16	18	Шайба пружинная 6,15
65	1/02634/60	6	6	Прокладка 22,1х28х1,5 при поставке в МО РФ -4 шт
66	1/02570/60	2	2	Прокладка при поставке в МО РФ с поз.83,84
				Прочие изделия
68	35	5	5	Лента спиральная 22х18х19 ТУ
69	33	8	8	Лента спиральная 12х9х11 ТУ
70		2	2	Кран слива конденсата
72	-01	2	2	Клапан контрольного вывода замена поз. 73

1-3
