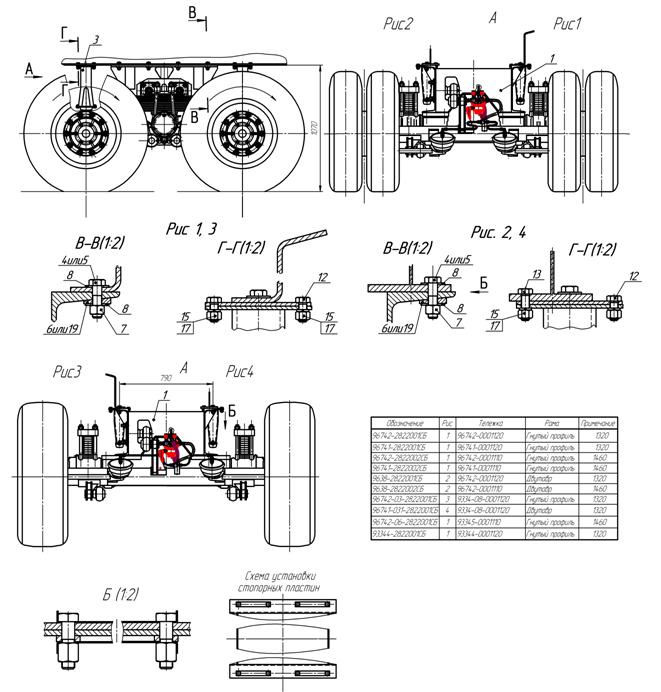

01 Установка тележки
01(01)
02(02)
02(03)
1(04)
2(05)
22001(06)
822001(07)
22001(08)
01(09)
Поз. | Обозначение | Кол-во | Наименование | |||||||||
- | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | Сборочные единицы | ||
1 | 20 | 1 | 1 | Тележка подкатная | ||||||||
1 | 20 | 1 | 1 | Тележка подкатная | ||||||||
1 | 10 | 1 | 1 | Тележка подкатная | ||||||||
1 | 10 | 1 | Тележка подкатная | |||||||||
1 | 1120 | 1 | 1 | Тележка подкатная | ||||||||
1 | 10 | 1 | Тележка подкатная | |||||||||
1 | 20 | 1 | Тележка подкатная | |||||||||
3 | 2 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | Буфер в сборе |
Детали | ||||||||||||
4 | 5-01 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | Болт (М22х1,5)допускается замена на поз.5 |
5 | 5 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | Болт (М22х1,5) взамен поз.4 |
6 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | Шайба косая допускается замена на поз.19 |
7 | 14 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | Гайка стремянки |
8 | 30-20 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | Пластина стопорная |
Стандартные изделия | ||||||||||||
12 | 1/13905/21 | 16 | 16 | 16 | 16 | 8 | 8 | 16 | 8 | 16 | 16 | Болт М16х1,5-6gх40 |
13 | 1/58405/31 | 8 | 8 | 8 | Болт М16х1,5-6gх50 | |||||||
15 | 1/21641/11 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | Гайка М16х1,5-6Н |
17 | 1/05172/70 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | Шайба пружинная 16 |
19 | - | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | Шайба 22.01 ГОСТ взамен поз.6 |
1-2
|
