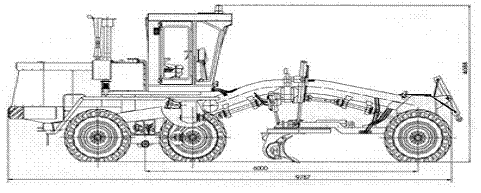

Используется для выполнения землеройно-профилировочных работ в дорожном строительстве на грунтах I-IV категорий, также в мелиоративном, ирригационном, железнодорожном, аэродромном, гидротехническом строительствах. Автогрейдер целесообразно применять при выполнении энергоемких земляных работ большого объема или работ в тяжелых дорожных условиях например:
Двигатель Модель ЯМЗ-238НДЗ Мощность 172 кВт (235-275 л. с.) CUMMINS Мощность 210 кВт (250-300 л. с.) | Основные данные Управление рабочим оборудованием гидравлическое Длина 11000 мм Ширина 11000 мм Высота без маяка 4000 мм |
Трансмиссия По желанию заказчика устанавливается трансмиссия ZahnradFabrik. Основная-механическая с 6-ти скоростной реверсивной коробкой передач. Скорости Вперед 0...32 км/ч Назад 0...25 км/ч | Основные заправочные емкости Топливный бак 485 л Бак гидросистемы 120 л Картер двигал Коробка передач 35 л |
Рабочее оборудование
Грейдерный отвал Длина 4270 мм Высота 740 мм Подъем 500 мм Вынос 2350 мм Угол 900 | Бульдозерный отвал Длина 3220 мм Высота 990 мм | Рыхлитель Ширина захвата 1900 мм Число зубьев 5 Заглубление 260 мм |

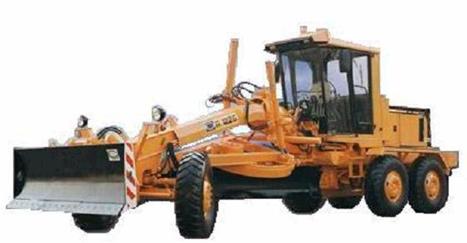

Автогрейдер ДЗ-122
Автогрейдер ДЗ-122Б - относится к среднему класс, имеет рабочее оборудование: грейдерный отвал, бульдозерный отвал, кирковщик. Автогрейдер оснащен дизельным четырёхтактным двигателем А-01МС с непосредственным впрыском топлива. Рулевое управление автогрейдера гидростатическое.
Рабочие тормоза автогрейдера колодочные на все ведущие колеса, двухконтурные гидроуправляемые, с гидроусилителем. Стояночные тормоза колодочные, с гидравлическим управлением.
Двигатель А-01МС Мощность двигателя, кВт 100 | Основные данные Габаритные размеры, мм: 10150x 2500 x 3550 Эксплуатационная масса, кг: 14600 | Трансмиссия Колесная схема 1х2х3 Количество передних передач 4 Количество задних передач 2 Шины 14-20 |
Грейдерный отвал: длина, мм 3744 высота, мм 632 угол резания, град 30-70 угол срезаемого откоса, град 90 боковой вынос отвала в обе стороны, мм 800 | Кирковщик предназначен для вскрытия плотных грунтов, изношенного полотна дороги, скалывания льда и прочих работах связанных с изменением плотности дорожно-строительных материалов. Ширина киркования 1318мм. Глубина киркования 260мм. Число зубьев 3. | Бульдозер автогрейдера используется для продольного перемещения грунта и других дорожно-строительных материалов, на отсыпке небольших насыпей, на засыпке небольших ям или котлованов и траншей, а также на других работах, связанных с планировкой. Длина 2527мм. Высота 860мм. |
Экскаватор ЭО-5126 (гусеничный)
| Эксплуатационная масса, т 32 Вместимость ковша, м3 1,25 Наибольшая глубина копания, м 6,25 Наибольший радиус копания, м 9,6 Наибольшая высота выгрузки, м 5,9 Габаритные размеры в транспортном положении: 10375 / 3170 / 3085 ДВИГАТЕЛЬ Тип дизельный, 4-х тактный, 8-ми цилиндровый, V-образный Мощность, кВт (л. с.) Охлаждение водяное База экскаватора, м 3,8 Колея, м 2,57 Ширина гусеничного хода, м 3,17 Клиренс, м 0,475 Опорные катки, шт 14 Поддерживающие катки, шт. 4 Модуль зубчатого венца, мм 14 Количество гидроканалов, шт. 7 Напряжение питания, В 24 |
Экскаватор ЭО-33211 (колесный)
| Эксплуатационная масса, т 18,0 Вместимость ковша, м3 0,85 Скорость движения, км/ч: 1я передача 8 2я передача 25 Наибольшая глубина копания, м 5,9 Наибольшая высота выгрузки, м 6,58 Наибольший радиус копания, м 9,1 Минимальный радиус поворота, м 9,2 Высота "вывешивания", мм 100 Клиренс, м 0,34 Двигатель Мощность, кВт (л. с.) 110(150) Охлаждение водяное Максимальное давление в гидросистеме, МПа (кгс/см2) 32(320) Подача насосов, л/мин 2х170 Диаметр опорно-поворотного устройства, мм 1400 Модуль зубчатого венца, мм 12 Габаритные размеры в транспортном положении, мм: 9500/2500/3680 Задний мост, передний мост (оба ведущие) передаточное число 5,49 |
Погрузчик В-138С
| Номинальная грузоподъемность 3,8 т Номинальная вместимость ковша 2,1 м3 Рама шарнирно-сочлененная Максимальный угол складывания рамы -/+ 350 Максимальный радиус поворота по наружной пверхности шины 5,5 м Максимальный радиус поворота по наружной пверхности ковша 5,9 м Управление рабочим оборудованием гидравлическое Давление в гидросистеме 17 МПа (170 кгс/см) Высота выгрузки ковша при угле разгрузки мм Глубина копания 50 мм Масса эксплуатационная 14000 кг |
Погрузчик В-160
| Двигатель ЯМЗ-236М2 / Cummins 6CT8.3-C215 Мощность, кВт 132 / 160 Номинальная грузоподъемность, т 6 Номинальная вместимость ковша, куб. м 3,2 Трансмиссия гидромеханическая Модель 4WG-210 /435.615 Минимальный радиус поворота, м 6,5 Высота разгрузки, м, не менее 3 200 Вылет кромки ковша, мм, не менее 1 200 Глубина копания, мм, не менее 150 Эксплуатационная масса, кг |
Погрузчик ТО-40
| Двигатель ЯМЗ-236М2 / Cummins 6CTA 8.3 Мощность, кВт 243 / 330 Номинальная грузоподъемность, т 7,2 Габаритные размеры, мм, не более: длина 9200 ширина (по ковшу) 3380 высота (с проблесковым маяком) 4150 высота с максимально поднятым ковшом 6000 Колея, мм 2690 Колесная база, мм 3520 Дорожный просвет, мм, не менее 370 Эксплуатационная масса, кг 27270 |
Сваебойный Копер СП-49Д
| Сечение сваи не более, см 35 х 35 Максимальная длина погружаемой сваи, м 12,0 Грузоподъемность, т/с 12,0 Рабочие наклоны мачты - вправо - влево, град. 7 - вперед-назад 18 Изменение вылета мачты, м 0,4 Ширина направляющих мачты, мм 625 Габаритные размеры в рабочем положении: - длина х ширина х высота, мм 4728х5045х18465 - в транспортном положении, мм 10610х4300х3455 Масса навесной части: - (без базовой машины, погружателя), т 8,6 - вес копра (с молотом СП-78), т 27,860 Предназначен для следующих сваебойных работ: 1)погружения, подъема, передвижения и удержания сваепогружателя на мачте; 2)подтаскивания, подъема и установки сваи в необходимое положение (наклонное или вертикальное); 3)выдвижение мачты со сваепогружателем и поднятой сваей; 4)передвижения, как по строительной площадке, так и к месту нового объекта; 5)навешивания устройств для срезки головных частей забивных свай. |
Дизель-молоты
| Параметры | СП-75А | СП-76А | СП-77А | СП-78А | СП79 | СП-80 |
Масса ударной части, кг | 1250 | 1800 | 2500 | 3500 | 5000 | 4500 | |
Наибольшая потенциальная энергия ударной части | 40 | 56 | 82 | 115 | 160 | 145 | |
Наибольшая допустимая высота подбрасывания | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
Количество ударов в минуту | >=42 | >=42 | >=42 | >=42 | >=42 | >=42 | |
Масса забиваемых свай, т | 1,2...3 | 1,3...5 | 2,6...6,5 | 3,5...8 | <=10 | 10 | |
Средний расход: | |||||||
топлива л/ч | 10 | 12 | 14 | 16 | 18 | 18 | |
смазки кг/ч | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | |
Масса, кг: | |||||||
молота (без заправки, наголовника и подставок) | 2700 | 3850 | 5600 | 7800 | 10000 | 8150 | |
кошки | 100 | 100 | 120 | 120 | 120 | 220 |
Трубоукладчик ТР-12
| Эксплуатационная мощность двигателя, кВт (л. с.) при 1400 об/мин Грузоподъемность номинальная (на плече 2,5 м), т 12,5 Грузоподъемность максимальная (на плече 1,22 м), т 27 Момент грузовой устойчивости, т. м 35 Максимальная высота подъема крюка, м 5,4 Глубина опускания крюка при минимальном вылете крюка, м 2,5 Скорость передвижения, км/ч: - вперед 1,75-7,06 - назад 2,49-8,41 Среднее давление на грунт левой гусеницы (при использовании всего момента устойчивости и нагрузке на крюке 20 т), кгс/см. кв. 1,7 Расчетное максимальное тяговое усилие на ведущем колесе, т 23 Эксплуатационная масса, кг 28350 Емкость топливного бака, л 300 |
Трубоукладчик ТР-20
| Эксплуатационная мощность двигателя, кВт (л. с.) при 1400 об/мин Грузоподъемность номинальная (на плече 2,5 м), т 20 Грузоподъемность максимальная (на плече 1.22м), т 41 Момент грузовой устойчивости, т. м 50 Максимальная высота подъема крюка, м 5,3 Глубина опускания крюка при минимальном вылете крюка, м 2,5 Скорость передвижения, км/ч: - вперед 1,75-7,06 - назад 2,49-8,41 Среднее давление на грунт левой гусеницы (при использовании всего момента устойчивости и нагрузке на крюке 20 т), кгс/см. кв. 2,3 Расчетное максимальное тяговое усилие на ведущем колесе, т 22 Эксплуатационная масса, кг 29550 Емкость топливного бака, л 300 |
Экскаватор траншейный роторный ЭТР-223 / 224
| Базовая модель трактора Т-170 Мощность двигакВт при 1250 об/мин Давление на грунт 0,07 Мпа Производительность 600-650 кб м Диаметр ротора 3,83 м Кол-во ковшей 15 / 14 Объем ковшей 0,085 / 0,16 Габаритные размеры 11500*3200*440 мм Масса 31т / 33,5т |
Баровая машина БР-01
| Базовая модель трактора Т-170 Однобаровая / Двухбаровая Категория грунта.......................................I-II Глубина прорезаемой траншеи, мм.........1200 Ширина прорезаемой траншеи, мм..........310 Масса, кг.................................................... |
Баровая машина БГМ12-3
| Базовая модель трактора Т-170 Категория грунта.......................................I-II Глубина прорезаемой траншеи, мм.........1200 Ширина прорезаемой траншеи, мм..........310 Масса, кг.................................................... |
Экскаватор бульдозер фрезерный ЭБФ-151
| Базовая модель трактора Т-170 Обозначение ЭБФ-151/ЭБФ-151.01/ЭБФ-151.02 Профиль отрываемой траншеи Прямоугольный Глубина траншеи, м 1,3 Ширина траншеи, м 0,25 / 0,25 / 0,35 Производительность в мерзлых грунтах, м3/час 45 |
Агрегат траншейный АТ
| Базовая модель трактора Т-170 Агрегат Траншейный Агрегат Траншейный |
Агрегат траншейный АТМ
| Базовая модель трактора Т-170 Агрегат Траншейный |
Пропорщик вибрационный гидравлический ППГ / ПВГ-1
| Базовая модель трактора Т-170 Глубина рыхления максимальная, мм 1500 Скорость разработки грунта, км/ч 0,5-1,5 Радиус поворота минимальный, м 16 Глубина преодолеваемого брода, м 1,0 Удельное давление на грунт, МПа 0,034 Снаряженная масса, кг 20500 габаритные размеры в транспортном положении, мм длина 7850 ширина 3202 высота 3154 |
Кабелеукладчики КВГ-1 и КВГ-2
|
