КАТАЛОГ
СПЕЦТЕХНИКИ
На базе Бульдозеров Т-170 (Б-170)
ОГЛАВЛЕНИЕ
Бульдозеры серии Б-170............................................................................... стр.4
Бульдозерное оборудование........................................................................... стр.6
Рыхлительное оборудование.......................................................................... стр.7
Прицепные устройства ……........................................................................... стр.7
Бульдозеры серии Б10М.............................................................................. стр.8
Сравнительные характеристики Б-170, Б10М.............................................. стр.9
Бульдозеры серии ДЭТ250 / 350 ................................................................. стр.12
Бульдозеры импортные................................................................................ стр.13
Komatsu............................................................................................................. стр.13
Caterpillar.......................................................................................................... стр.13
Liebherr............................................................................................................. стр.13
Автогрейдеры …………................................................................................ стр.14
ДЗ................................................................................................... стр.14
ДЗ-122 ……………………………………………………………………….. стр.15
Экскаваторы.................................................................................................. стр.16
ЭО5126............................................................................................................. стр.16
ЭО33211........................................................................................................... стр.16
Погрузчики.................................................................................................... стр.17
В-138……......................................................................................................... стр.17
В-160…............................................................................................................ стр.17
ТО-40…............................................................................................................ стр.17
Сваебойное оборудование............................................................................ стр.18
СП-49Д Сваебойный копер ( www. ***** )....................................... стр.18
Дизельмолоты СП, МСДТ.............................................................................. стр.18
Трубоукладчики............................................................................................. стр.19
ТР12/ТО12 Трубоукладчик троссовый ( www. ***** )..................... стр.19
ТР20/ТО20 Трубоукладчик троссовый ( www. ***** )..................... стр.19
Траншеекопатели (Баровые установки)................................................... стр.20
ЭТР223А, ЭТР224А Траншеекопатель ( www. ***** )................ стр.20
БР-00/БР-01 Баровая машина ( www. ***** )................................... стр.20
БГМ12-3 Баровая машина ( www. ***** ).................................... стр.20
ЭБФ-151 Траншеекопатель ( www. ***** ).................................. стр.21
АТ Агрегат траншейный ( www. at. ***** ).............................................. стр.21
АТМ Агрегат траншейный ( www. atm. ***** )....................................... стр.21
ПВГ1 Пропорщик грунта ( www. ppg. ***** ).......................................... стр.22
ППГ1 Пропорщик грунта ( www. ppg. ***** ).......................................... стр.22
РПГ1 Пропорщик грунта ( www. ppg. ***** ).......................................... стр.22
РВГ1 Пропорщик грунта ( www. ppg. ***** )........................................... стр.22
Кабелеукладчики........................................................................................... стр.22
КВГ1 Кабелеукладчик ( www. kvg. ***** )............................................... стр.22
КВГ2 Кабелеукладчик ( www. kvg. ***** )............................................... стр.22
КУ120В Кабелеукладчик ( www. ***** )...................................... стр.23
Краны............................................................................................................... стр.23
КП-25М Кран прицепной ( www. ***** )......................................... стр.23
КП-40МГ /УПТ-40 Кран прицепной ( www. ***** )....................... стр.24
КТП-5.0 Кран подъемный ( www. ***** )......................................... стр.24
КТП-6.3 Кран подъемный ( www. ***** )......................................... стр.25
ПМ-6.3 Подъемник монтажный ( www. ***** )............................... стр.25
КСГ-6В Подъемник монтажный ( www. ***** ).............................. стр.25
УПТ-32 Установка подъемная ( www. ***** )................................ стр.26
УПТ-40 Установка подъемная ( www. ***** )................................ стр.26
УПТ-50 Установка подъемная ( www. ***** )................................ стр.26
ПСТ-25Г Кран прицепной ( www. ***** )........................................ стр.27
ПСТ-32Г Кран прицепной ( www. ***** )........................................ стр.27
ПМ-25 Подъемник монтажный ( www. ***** )............................... стр.27
ПМ-32 Подъемник монтажный ( www. ***** )............................... стр.28
ПТ-403М Подъемник транспортный ( www. ***** )...................... стр.28
СУРС-40 Подъемник ( www. ***** ).............................................. стр.28
СУРС-60 Подъемник ( www. ***** ).............................................. стр.28
Лебедки............................................................................................................ стр.29
ЛТ25, ЛТ16 Лебедка подъемная ………........................................ стр.29
Буровые установки........................................................................................ стр.29
БТС-150М Буровой Станок ( www. ***** )................................... стр.29
УШБ-130Г Установка шнекового бурения ( www. ushb130g. ***** )..... стр.29
УШ-2Т4В Установка шнекового бурения ( www. ush2t. ***** )............. стр.30
УШ-2Т4М Установка шнекового бурения ( www. ush2t. ***** )............ стр.30
БО-9 Буровая машина ( www. ***** )............................................... стр.30
БО-9 (СП-49Д) Универсальная машина ( www. ***** )................. стр.30
УСГ000 Машина буровая ( www. usg. ***** )........................................... стр.30
БМП 045 Буровая машина 045 ( www. bmp. ***** ).................................. стр.30
Насосные и сварочные установки ............................................................ стр.31
АЭП-52 ФЭБ / ВДМ Агрегат электросварочный ( www. ***** ) стр.31
УН1Т-100/250 Установка насосная ( www. ***** )................... стр.31
УН1Т-125/160 Установка насосная ( www. ***** ..................... стр.31
Справочники и техническая документация............................................ стр.32
Инструкции по разборке и сборке тракторов серии Б10, Б-170.................. стр.32
Инструкции по ремонту тракторов серии Б10, Б-170.................................. стр.32
Неисправности и методы их устранения…………....................................... стр.32
Инструкция по эксплуатации Бульдозеров серии Б-170............................. стр.32
Инструкция по эксплуатации Двигателя Д-180…....................................... стр.32
Каталог запасных частей тракторов серии Б10, Б-170................................ стр.32
О компании……………………………………............................................. стр.33
Бульдозер Б-170 Сайт: www. *****
Бульдозер Б-170 - собирательное обозначение семейства промышленных гусеничных тракторов тягового класса 10 общего и специального назначения, предназначенных для эксплуатации во всех климатических зонах. Бульдозеры Б-170 с этой целью выпускаются во множестве (около 80) различных модификаций и комплектаций.
Двигатель Применяемый на бульдозерах Б-170 двигатель Д180 при увеличенной до 180 л. с. мощности и повышенном до 25% запасе крутящего момента повысил эффективность использования землеройных агрегатов. Три ступени мощности модификаций двигателя также способствуют рациональному применению его. Модель Д180.111-1 (Д-160.11)
Трансмиссия Муфта сцепления постоянно замкнутая, сухого трения, гидросервированная
Коробка передач четырехвальная с шестернями постоянного зацепления, обеспечивает восемь скоростей вперед и четыре - назад. Выпускается в вариантах приспособленных и неприспособленных под установку вала отбора мощности и ходоуменьшителя.
Трансформируется в шестискоростную блокировкой первой передачи нормального и ускоренного диапазонов (для части комплектаций тракторов болотоходной модификации)
Главная передача, бортовые фрикционы, тормоза и бортовые редукторы такие же, как у гидромеханической трансмиссии.
Несущая система Рамная, сварная. Необходимая жесткость обеспечивается пространственной конструкцией корпуса бортовых фрикционов, к которому приварены лонжероны коробчатого сечения, бампером и коробкой балансирной балки, приваренных к лонжеронам. Рама болотоходной модификации имеет удлиненные лонжероны.
Ходовая система Тележечная. Подвеска тележек - полужесткая трехточечная с жесткой балансирной балкой с микроподрессориванием. Применение такой подвески позволяет рационально использовать массу ходового аппарата при работе с бульдозерным оборудованием и более эффективно, по сравнению с традиционной рессорной подвеской, использовать бульдозерный агрегат, особенно на плотных грунтах. На рамах гусеничных тележек из труб прямоугольного профиля установлены опорные и поддерживающие катки, натяжное колесо и механизм сдавания гусеницы.
Кабина Каркасная, установленна на виброизолированной платформе, имеет современный дизайн. Большая площадь остекления, удобное расположение органов управления, подрессоренное, регулируемое по весу и росту оператора, сиденье, отопитель калориферного типа, солнцезащитные шторки и др. обеспечивают повышенную комфортность при работе. На изготовленной в травмобезопасном исполнении панели приборов установлены указатели и сигнализаторы, позволяющие оператору контролировать работу всех основных систем трактора. Защитный каркас кабины (ROPS-FOPS) защищает оператора при опрокидывании и от падающих предметов. По заказу потребителя может быть оснащена кондиционером.

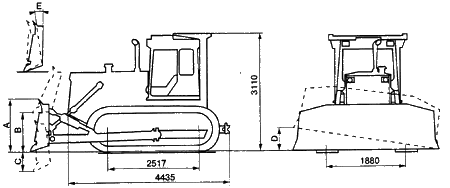

Заправочные емкости Топливный бак, л 300 | Габаритные размеры |
Электрооборудование Номинальное напряжение, В 24 | Масса Масса серийных моделей тракторов семейства Т-170 находится в диапазоне 14кг: |
Модельный ряд тракторов серии Т-130, Т-170
Тракторы | |
Т-130 | Бортовая группа 130, тележка 5 катков, Д-180, МТ |
Т-170М1.01 | Бортовая группа 170, тележка 5 катков, Д-180, МТ |
Т-170М1.03 | Бортовая группа 170, тележка 6 катков, Д-180, МТ |
Т-170МБ | Бортовая группа 170, тележка 7 катков, Д-180, МТ, Болотоход |
Бульдозеры | |
Б-130 | Полусфер. Отвал, тележка 5 катков, Д-180, МТ |
Б-170М1.01Е | Полусфер. Отвал, тележка 5 катков, Д-180, МТ |
Б-170М1.03Е | Полусфер. Отвал, тележка 6 катков, Д-180, МТ |
Б-170МБ.01В4 | Полусфер. Отвал, тележка 7 катков, Д-180, МТ, Болотоход |
Бульдозеры-Рыхлители | |
Б-130ЕН | Отвал, рыхлитель, тележка 5 катков, Д-180, МТ |
Б-170М1.01ЕН | Отвал, рыхлитель, тележка 5 катков, Д-180, МТ |
Б-170М1.03ЕН | Отвал, рыхлитель, тележка 6 катков, Д-180, МТ |
Б-170МБ.01В4Н | Отвал, рыхлитель, тележка 7 катков, Д-180, МТ, Болотоход |
Бульдозерное Оборудование ( Отвалы )
| Полусферический отвал (тип Е) Ширина отвала, мм: 3310 Изменение угла резания винтовым раскосом |
| Прямой отвал (тип В) Ширина отвала, мм: 3420 Изменение угла резания винтовым раскосом |
| Прямой поворотный (тип Д, ДЗ) тип ДЗ - 2650 |
| Сферический (угольный) отвал (тип К) |
| Прямой отвал болотоходный (тип В4) |
Рыхлительное Оборудование ( Рыхлители )
тонированные стекла, стеклопакеты аварийный люк в крыше кабины дополнительный масляный отопитель кабины (для тракторов с П-23У и МТ) установка кондиционера RIO 3000 (Италия) солнцезащитная шторка облегченная кабина (открытое рабочее место) облегченная кабина с тентом устройство защиты оператора от опрокидывания и падающих предметов ROPS-FOPS) защитная решетка на заднее стекло кабины защита трансмиссии, защита ходовой части щитки от схода гусениц усиленные тележки и рама трактора гусеница с сухим уплотненным шарниром
Сравнительные характеристики Бульдозеров Б-170 и Б10М
Как показал опыт эксплуатации тракторов Т10, все нововведения не превзошли ожидаемого результата. В процессе эксплуатации очевидны следующие недостатки новой конструкции: 1. Кабина: Стекла кабины выпадают при работе на склонах, кабина холодная, двери часто заклинивает, электропроводка находящаяся под обшивкой салона труднодоступна, так же как и трубки отопителя салона перемерзающие на морозе. Увеличенное остекление кабины приводит к ослабеванию жесткости ее конструкции, и как следствии происходит выпадение стекол, либо увеличение зазоров в местах уплотнений. (для сравнения: кабина нового и старого образца). 2. Натяжные колеса: целнолитые, на которые, в процессе эксплуатации происходит повышенное налипание грунта, в результате чего происходит повышенный износ гусеницы и натяжного колеса. 3. Опора натяжного колеса: снабжена регулируемыми опорными пластинами прикрученными болтами к опоре снаружи, следовательно при эксплуатации трактора в скальных грунтах происходит попадание камней между толкающим брусом отвала и натяжным колесом приводит к обрыву болтов крепления пластины. 4. Кронштейн поддерживающего катка: имеет малый зазор между нижней частью поддерживающего катка и кожухом механизма натяжения в результате чего попадание грунта летом (льда зимой), между ними, влечет за собой остановку вращения поддерживающего катка. В следствии этого идет износ ролика поддерживающего катка и в результате трения о гусеницу каток выходит из строя, увеличивая износ цепи гусеницы. 5. Балка: установка на трактор балки, вместо рессоры, приводит к тому, что при работе с бульдозерным отвалом увеличение нагрузки и резкие удары влекут за собой разрушение сварных швов балки из за того, что жеская балка не гасит ударные нагрузки. В целом установка балки влияет отридцательно на срок эксплуатации ходовой части трактора и включает в себя повышенный износ ходовой части и трансмиссии ( катков, гусеницы, ведущего и натяжного колеса ). При установке балки потерян комфорт эксплуатации трактора. Сравнительна таблица (часть 1 )

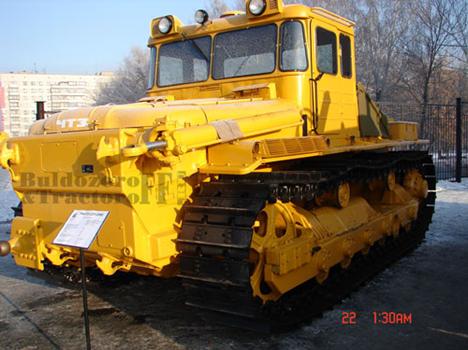

Сравнительна таблица (часть 2 ) Трактор ДЭТ-250
Импортные Бульдозеры
Автогрейдер ДЗ-98
