ПОВЫШЕНИЕ КАЧЕСТВА ПИТЬЕВОГО МОЛОКА ПУТЕМ
СОВЕРШЕНСТВОВАНИЯ КОНСТРУКЦИИ ЕМКОСТНОГО
ВЫДЕРЖИВАТЕЛЯ ПАСТЕРИЗАТОРА
, к. с.-х. н., доцент
, к. т.н., доцент
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования «Алтайский государственный
аграрный университет», г. Барнаул
Введение
Молоко – жизненно необходимый и популярный российский продукт. В настоящее время на прилавках магазинов и супермаркетов имеется широкий выбор молочных продуктов: от молока с различной степенью жирности и различными ароматизаторами, до ряженки, айрана, сыворотки и воздушных творожков. Качество и срок годности молока в значительной степени зависят от условий первичной обработки и переработки. Тепловая обработка служит для увеличения срока годности молока, его дезинфицирования, а так же способствует повышению начального качества молока [1, 2].
Одним из наиболее сложных процессов в переработке, является процесс пастеризации молока. Эффективность действия пастеризации зависит от двух основных параметров: температуры, до которой нагревают молоко, и выдержки его при данной температуре. В зависимости от этого различают пастеризацию молока с выдержкой и без выдержки.
Техническая реализация процесса выдержки осуществляется в специальных устройствах (выдерживателях) в пастеризационно-охладительных установках. По конструкции выдерживатель представляет собой камеру, через которую непрерывным потоком проходит молоко в практически изотермических условиях. Выдерживатели бывают: трубчатые и емкостные [3, 4].
Проблему пригорания молока к стенкам емкостных выдерживателей решают, покрыв стенки выдерживателя антипригарным материалом. Проблему неравномерного нагрева молока в камере выдерживателя решают, многократным возвратом молока в камеру выдерживателя [5].
Основным недостатком является неравномерный нагрев молока. Для устранения этого недостатка необходима модернизация конструкции устройства, чему и посвящена наша работа.
На основании вышеизложенного целью исследований являлось совершенствование конструкции емкостного выдерживателя в процессе патеризации молока в условиях молочный комбинат» г. Барнаула.
Объект и методы исследований
Основное назначение данного выдерживателя – повышение качества готового продукта, обеспечение безразборной санитарной обработки выдерживателя. Цель пастеризации достигается тем, что выдерживатель, содержащий вертикальный цилиндрический корпус с крышкой, подающий и размещенный в нижней части корпуса отводящий патрубки, а также насос для отвода продукта, снабжен рассекателем потока продукта, установленным с возможностью вертикального перемещения под подающим патрубком, который расположен в верхней части корпуса. При этом рассекатель выполнен в виде конуса с отбортовкой по периферийной части, направленной вверх под углом 20-45 градусов к горизонтали.
Результаты исследований
На рисунке 1 схематично изображен существующий выдерживатель, включающий корпус 1, уровнемер 2, съемную крышку 3, рассекатель 4 потока жидкости, спускной кран 5, насос 6 для откачивания жидкости из емкости, кран 7.
Рассекатель 4 потока установлен по центру крышки 3 с возможностью вертикального перемещения и имеет чашеобразную форму с отбортовкой навстречу потоку жидкости. Угол наклона образующей конической части рассекателя 4 потока к горизонтальной плоскости составляет 20-45 градусов. Рассекатель 4 потока выставляют с зазором кольцевой щели 2-3 мм по отношению к крышке 3 аппарата. Соблюдение этого требования гарантирует формирование струи в виде полого жидкостного конуса и ориентирование ее на крышку.
Рис. 1 – Существующий выдерживатель молока
Уровнемер 2 представляет собой трубку из прозрачного материала, например стекла, поливинилхлорида и т. п.
Выдерживатель работает следующим образом. По завершении санитарной обработки вслед за последними порциями воды, посредством которой пастеризационно-охладительную установку выводят на заданный температурный режим, пускают горячее молоко в пустой выдерживатель. Для заполнения последнего пропускную способность насоса 6 ограничивают краном 7 с таким-расчетом, чтобы приток молока превышал его расход.
Необходимое время пребывания молока в аппарате определяется его количеством, следовательно, и уровнем. Как только высота столба жидкости в уровнемере 2 достигнет требуемой отметки, пpoпускную способность насоса 6 приводят в соответствие с притоком молока в выдерживатель.
Незадолго до окончания процесса тепловой обработки приток молока в выдерживатель уменьшают. Дождавшись опорожнения выдерживателя, прекращают подачу сырого молока в пастеризационно-охладительную установку и вслед за ним пускают воду из сети. По завершении вытеснения молока из установки поток воды переключают на циркуляцию и осуществляют безразборную мойку растворами каустической соды и азотной кислоты в соответствии с общепринятыми нормами.
При этом моющий раствор, попадая на рассекатель 4, равномерно распределяется на куполообразной крышке 3 и безотрывно стекает по внутренней поверхности выдерживателя, удаляя из нее молочный пригар. Одновременно очищается от загрязнений и уровнемер 2.
В процессе мойки кран 7 открыт полностью, вследствие чего моющие растворы в емкости не накапливаются, и тем самым, обеспечивается высокая эффективность санитарной очистки аппарата.
Достижение цели изобретения возможно при условии, если угол наклона образующей конической части рассекателя к горизонтальной плоскости лежит в интервале 20-45 градусов. В этом случае наблюдается равномерное и безотрывное течение жидкости по всей внутренней поверхности выдерживателя.
При угле 19 градусов и менее возникает неомываемая потоком жидкости кольцевая часть поверхности крышки 3 вблизи от места врезки входного патрубка.
При угле наклона 46 градусов и более в месте удара кольцевой струи жидкости в крышке 3 возникают завихрения потока. Тем самым нарушается сплошность пленочного течения жидкости, а в свою очередь, и частичный отрыв ее от стенки крышки.
Выдерживатель для молока и молочных продуктов в таком исполнении обеспечивает повышение качества конечного продукта и безразборную санитарную обработку.
Предлагаемое совершенствование представлено на рисунке 2.

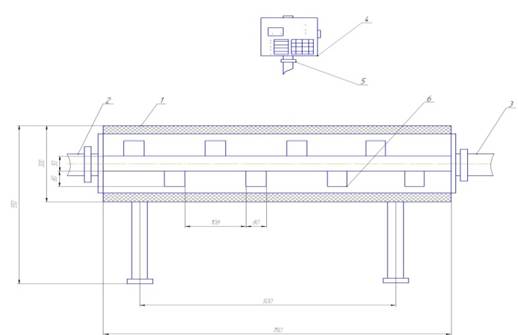

Рис. 2. – Умовершенствованный выдерживатель молока
Работа выдерживателя происходит следующим образом. При открытии крана ввода продукта (2), молоко через насос поступает в геометрическую цилиндрическую емкость (1), при заполнении емкости на блок управления(4) поступает сигнал и кран (2) закрывается. После закрытия крана автоматически начинает вращаться мешалка(6). После истечения заданного времени мешалка(6) отключается, датчик температуры(5) подключенный к входу блока управления (4) показывает температуру внутри емкости, и если она не имеет отклонений от нормы, открывается кран вывода продукта(3).
Корпус емкостного выдерживателя представляет собой геометрическую цилиндрическую емкость с патрубками ввода и вывода продукта. В емкость мы соосно установили мешалку с прямоугольными лопастями.
В аппарате осуществляются следующие операции: заполнение продуктом до определенного уровня, выдерживание молока при заданной температуре в течение заданного времени, вывод готовой продукции.
Установив мешалку в емкостной выдерживатель, мы добились:
· равномерного распределения температуры в выдерживателе;
· улучшили эффективность пастеризации;
· улучшили качественные показатели и увеличили срок хранения готового продукта.
На освновании вышеизложенного, нами были проведены расчеты эксплуатационной производительности, рабочий объем выдерживателя, прочностной расчет сварного соединения.
Эксплуатационная производительность
W= ((πd2/4) ∙h)-Vм, (1)
где d – диаметр емкости, м (d=0,3)
h – высота емкости, м (h=0,55)
Vм - объем занимаемый мешалкой, м3
Vм= lт* (πd2т /4)*n + lk* (πd2k / 4), (2)
где: lт, lk, - длины груб мешалки и коллектора, м (lт =0,8 м, lk = 1,08 м);
d2т, d2k - диаметры трубы и коллектора мешалки, м (dТ= 0,05 м, dK= 0,07 м)
n - число труб в мешалке (1 шт.)
Vм= 0,8* (3,14*0,0025 /4)*1 + 1,08*(3,14*0,0049 /4) = 0,0046 м3
W = (( 3,14* 0,3 2 /4) *0,55) – 0,0046 =0,0342 м3
Рабочий объем выдерживателя
V = Kзап*W, (3)
где Kзап – коэффициент заполнения емкости (Kзап=0,8)
V= 0,8*0,0342 = 0,02736 м3
Выводы
1. В результате совершенствования конструкции емкостного выдерживателя добились повышения качества и себестоимости продукции.
2. Из результатов исследований выявлено, что наиболее ответственной операцией в процессе пастеризации молока является его перемешивание.
3. Установка мешалки в емкостной выдерживатель позволила: равномерно распределять температуру в выдерживателе; улучшить эффективность пастеризации; повысить качественные показатели и увеличить срок хранения готового продукта.
