Стандарт организации «Применение в строительных бетонных и геотехнических конструкциях неметаллической композитной арматуры» (стр. 7 )

Примечание - Номер профиля соответствует внутреннему диаметру профиля стержня – диаметру d, над которым с шагом t возвышаются волнообразные выступы высотой h, формирующие наружный диаметр стержня d1

____________

* стержни арматурные периодического профиля стеклопластиковые

2 – Размеры стержней, мм

Номер профиля	d	d1 не менее	dнакл	h не менее	t
номинал	пред. откл.	номинал	пред. откл.
6	6,0	+0,8 -0,5	7,0	6,5	+0,8 -0,5	0,50	5-7
8	8,0		9,5	8,4		0,75	5-8
10	10,0		12,0	10,5		1,00	7-9
12	12,0		14,5	12,5		1,00	7-10
14	14,0		16,5	14,4		1,20	7-10
16	16,0		18,5	16,5		1,20	8-12
18	18,0		21,0	18,4		1,5	8-12
20	20,0		23,0	20,4		1,5	8-12
22	22,0		24,5	22,4		1,5	8-12
25	25,0		28,0	25,4		1,5	8-13
28	28,0		32,0	28,4		2,0	9-14
30	30,0		34,0	30,4		2,0	10-15
Примечания - 1 Размеры, на которые не установлены предельные отклонения, приведены для справки (построения калибров, разработки технологического процесса и т. п.) и на готовом стержне не контролируются; 2 Диаметр d1 задан для производственного и приёмо-сдаточного контроля; 3 Допускаются единичные отклонения значений dнакл., превосходящие верхнее значение поля допуска в 2 раза; 4 Шаг укладки винтового профиля t устанавливают по согласованию с потребителем.

3 – Размеры мотков

Номер профиля	Минимальный диаметр мотка, мм
6	800
8	1100
10	1500

4 – Физико-механические характеристики стержней, контролируемые в процессе производства

Наименование показателя	Единица измерения	Значение показателя
1 Разрушающее напряжение при изгибе (sи), не менее	МПа	500
2 Модуль упругости не менее	МПа	45000
3 Разрушающее напряжение при срезе поперек волокон (τср), не менее	МПа	165

5 – Механические характеристики стержней, необходимые для проектирования и расчета прочности конструкций

Наименование показателя	Единица измерения	Значение показателя
1 Разрушающее напряжение при растяжении (sр), не менее	МПа	890
2 Разрушающее напряжение при сдвиге вдоль волокон (τсд), не менее	МПа	30
3 Температура стеклования Тс, не менее	° С	80

Приложение В

(справочное)

Основные параметры и характеристики АНК по ТУ

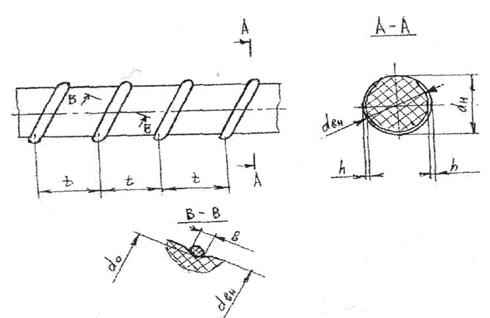

1 – Геометрические параметры АНК

Параметры арматуры	Номер профиля
5	6	7	8	10
Наружный номин. диаметр, dн пред. откл.	5,0 ±0,3	6,0 ±0,3	7,0 ±0,3	8,0 ±0,3	10,0 ±0,3
Внутренний номин., диаметр, dвн пред. откл.	3,0 ±0,3	4,0 ±0,3	5,0 ±0,3	6,0 ±0,3	8,6 ±0,3
Расчетный номин. диаметр, do пред. откл.	2,7 ±0,1	3,6 ±0,1	4,6 ±0,1	5,6 ±0,1	7,6 ±0,1
Величина номин. Рельефности, h пред. откл	1,0 ±0,2	1,0 ±0,2	1,0 ±0,2	1,0 ±0,2	0,7 ±0,1
Шаг профиля, t номин. пред. откл.	15 ±1	15 ±1	15 ±1	15 ±1	15 ±1
Ширина спиральной обмотки, b номин. пред. откл.	3,5 ±0,5	3,5 ±0,5	3,5 ±0,5	3,5 ±0,5	3,5 ±0,5
Расчетная площадь сечения, мм2 номин.	5,72	10,17	16,61	24,62	45,34
Масса 1 м профиля, г номин. пред. отклонения %	20 ±5	25 ±5	45 ±5	60 ±5	105 ±5
