Стандарт организации «Применение в строительных бетонных и геотехнических конструкциях неметаллической композитной арматуры» (стр. 9 )

Длина стержней, м	Предельное отклонение по длине, мм
До 1	±1
До 2	±2
Свыше 2	±5

3 – Физико-механические свойства арматуры «ЛИАНА» ВМ

Наименование показателя	Единица измере- ния	Норма, не менее	Метод испытания
«ЛИАНА» ВМ
АНК-С	АНК-Б
Временное сопротивление разрыву, не менее	МПа	1750	1850	ГОСТ 12004
Модуль упругости, не менее	МПа	200000	200000	ГОСТ 12004
Относительное удлинение после разрыва, не менее	%	2,2	2,2	ГОСТ 12004
Плотность	т/м3	1,9	1,9	ГОСТ 15139
Внешний вид		Цвет от светло-желт. до темно-коричн.	От темно-коричн. до черного	по п. 5.1 ТУ
Средний коэффициент теплопроводности	Вт/м·ºС	0,35	0,35	по ГОСТ 7076

Примечание – Арматура неметаллическая «ЛИАНА» ВМ выпускается в виде стержней длиной до 24 м.

Приложение Е

(справочное)

Основные параметры и характеристики АНК по ТУ

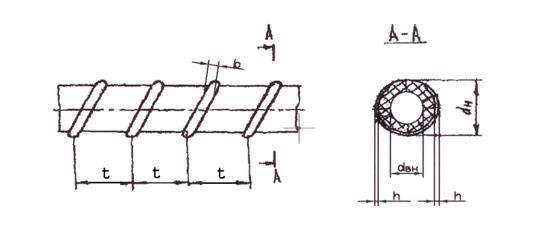

1 – Профиль композитной арматуры

1 – Геометрические параметры и масса стеклопластиковой арматуры СПпА трубчатого поперечного сечения

Параметры арматуры	Номер профиля
20/12	20/14	22/12	22/14	22/16	24/14	24/16
Геометрические параметры:
Наружный номин. диаметр, dH, мм пред. откл.	20 ±0,5	20 ±0,5	22 ±0,5	22 +0,5 -0,2	22 ±0,5	24 +0,4 -0,5	24 +0,4 -0,5
Внутренний номин. диаметр, dВН, мм, пред. откл.	12 ±0,5	14 -0,5	12 ±0,5	14 -0,5	16 -0,5	14 -0,5	16 -0,5
Величина рельеф - номин. ности, h, мм пред. откл.	2,2 +0,4 -0,5	2,2 +0,4 -0,5	1,1 ±0,5	1,1 +0,5 -0,3	1,1 +0,5 -0,3	1,1 +0,5 -0,3	1,1 +0,5 -0,3
Шаг профиля, t, мм номин. пред. откл.	23,5 ±1	23,5 ±1	22,3 ±1	22,3 ±1	22,3 ±1	22,3 ±1	22,3 ±1
Ширина спираль - номин. ной обмотки, b, мм пред. откл.	3,5 ±0,5	3,5 ±0,5	5,3 ±0,5	5,3 ±0,5	5,3 ±0,5	5,3 ±0,5	5,3 ±0,5
Расчетная площадь сечения, мм2 номин.	202	160	267	226	179	298	251
Масса 1 м профиля ,г номин. пред. откл., %	380 ±5,0	300 ±5,0	510 ±5,0	430 ±5,0	340 ±5,0	570 ±5,0	480 ±5,0

2 – Геометрические параметры и масса стеклопластиковой арматуры СПА трубчатого поперечного сечения

Параметры арматуры	Номер профиля
30/16	38/22	42/25	48/28	54/32
Геометрические параметры:
Наружный номин. диаметр, dH, мм пред. откл.	30 ±0,5	38 ±0,5	42 ±0,5	48 ±0,5	54 ±0,5
Внутренний номин. диаметр, dBH, мм пред. откл.	16 ±0,5	22 ±0,5	25 ±0,5	28 ±0,5	32 ±0,5
Расчетная площадь сечения, мм2 номин.	505	754	894	1193	1485
Масса 1 м профиля , г номин. пред. откл., %	925 ±5,0	1430 ±5,0	1700 ±5,0	2300 ±5,0	2800 ±5,0

3 – Геометрические параметры и масса базальтопластиковой арматуры БПА трубчатого поперечного сечения
