Зоны с особыми условиями использования территории (стр. 2 )

Проектом предусмотрено строительство водовода от проектируемых водозаборных очистных сооружений (водопроводной насосной станции, очистной станции) до существующих водонапорных башен, расположенных в юго-восточной части села, с закольцовкой с существующими разводящими сетями водоснабжения. На территории проектируемых очистных сооружений необходимо устройство резервных площадок под резервуары чистой воды и фильтры-поглотители.

Необходимо оказать содействие в реконструкции и модернизации существующих напорно-регулирующих сооружений (водонапорных башен), расположенных на территории с. Ветлянка.

Для обеспечения водой всех жителей с. Ветлянка на расчетный срок предусматривается строительство разводящих сетей водопровода на территории проектируемой жилой застройки протяженностью 4,55 км. Подключение потребителей предусматривается с устройством колодцев из железобетонных колец, оборудованных гребенками с запорной арматурой. Рекомендуется устанавливать водомерный узел на вводе домовладения каждого абонента.

Водовод и разводящие сети водопровода прокладываются вдоль уличных проездов и переулков, в местах, где отсутствует растительность.

Проектом предусматривается установка пожарных гидрантов на разводящих сетях водопровода.

Согласно комплексной целевой программе «Чистая вода» Астраханской области на гг. и на перспективу до 2017 г. в рамках программных мероприятий для эффективного развития сектора водоснабжения, водоотведения и очистки сточных вод в Астраханской области привлекается частный бизнес к управлению системами коммунальной инфраструктуры и увеличению частных инвестиций в их реконструкцию и модернизацию.

Концессионные соглашения являются наиболее эффективной формой привлечения частных инвестиций в сектор водоснабжения, водоотведения и очистки сточных вод, поскольку обеспечивают четкие гарантии возврата инвестированных средств.

В части проектирования очистной станции:

Станция очистки воды предназначена для удаления избыточного количества взвешенных веществ (осветление). Качество воды, получаемой в результате обработки на водоочистной установке, должно удовлетворять требованиям СанПиН 2.1.4.1074-01 «Вода питьевая». Производство установок должно осуществляться в полном соответствии с ГОСТ «Установки компактные для очистки поверхностных вод на питьевые нужды».

Исходная вода (речная) подается насосами ВНС на установку. Раствор коагулянта в необходимых дозах, выбранных на основании пробных лабораторных испытаний, вводится во всасывающий или напорный патрубок насоса. Обеззараживающий раствор хлор-реагента вводится в фильтрованную воду, а при необходимости также и в исходную воду.

Смешение реагентов с обрабатываемой водой осуществляется непосредственно в насосе или в напорном трубопроводе до камеры хлопьеобразования. Для задержания крупных плавающих примесей после насоса устанавливается сетчатый фильтр. Пройдя сетчатый фильтр, вода поступает в камеру хлопьеобразования, в которой при реагентной схеме обработки после ввода коагулянта образуются хлопья гидрата окиси алюминия с извлеченными из воды взвешенными и коллоидными частицами. Образовавшиеся в камере хлопья непосредственно поступают в отстойник. При движении воды происходит выпадение взвеси в отстойнике и достигается интенсивное ее осветление. Одновременно происходит сползание части осадка в камеру хлопьеобразования.

Отстоянная вода с остаточной мутностью проходит песчаный фильтр, в котором происходит ее окончательная очистка.

Пройдя фильтр, вода под остаточным напором поступает в бак насосной станции, откуда направляется по водоводу.

Для удаления накапливающихся в установке загрязнений предусмотрена ее периодическая промывка.

Оборудование для коагулирования воды включает двухсекционный бак с переносной электромешалкой и насос-дозатор для введения раствора реагента.

Для обеззараживания рекомендуется использование электрической установки ЭН-1 или ЭН-5. При их отсутствии осуществляется приготовление и дозирование хлор-реагентов-гипохлорита кальция или хлорной извести.

Используется в системах хозяйственно-питьевого водоснабжения. Представляет собой законченный автоматизированный блок приготовления питьевой воды, включающий в себя:

1. Блок очистки, состоящий из окислительной системы, совмещенной с аэратором-дегазатором, скоростного тонкослойного отстойника, фильтра с загрузкой кварцевого песка, блока коагулирования.

2. Блок автоматики и сигнализации, обеспечивающий полную автоматизацию очистки воды.

3. Блок обеззараживания, включающий в себя оборудование для приготовления обеззараживающих средств и оборудование для выделения этих средств в обеззараживаемую воду.

4. Блок коррекции очищенной воды, включающий в себя оборудование для возвращения в очищенную воду раствора элементов, концентрация которых в очищенной воде не соответствует требованиям ГОСТ: йод, железо, кальций, калий, магний.

5. Блок аварийного, автономного обеспечения жизнедеятельности установки, включающей в себя автономную систему отопления.

Для предохранения источников водоснабжения от возможного загрязнения согласно СанПиН 2.1.4.1110-02 предусматривается три зоны водоохраны.

В 1-й пояс санитарной охраны включаются территории, на которых размещаются водозаборы, очистные сооружения, резервуары чистой воды с учетом их расширения. Территория 1 пояса ограждается и благоустраивается.

В зону 2-го и 3-го поясов на основе специальных изысканий и проектных работ включаются территории, обеспечивающие надежную защиту водозабора от загрязнения.

Расходы воды на хозяйственно-питьевые нужды населения.

При расчёте потребности воды на расчетный срок для Ветлянинского сельсовета на хозяйственно–бытовые нужды населения принимались нормы в соответствии со СНиП 2.04.02-84* с коэффициентом суточной неравномерности - 1,1, а также с учётом климатических условий и динамики изменения численности населения (стабилизационный вариант развития).

Расчетный суточный расход воды на хозяйственно-питьевые нужды рассчитан по формуле 1 СНиП 2.04.02-84*:

Qсут. m=	Σ q N	, м3/сут,
1000

где:

q – удельное водопотребление;

N – расчетное число водопотребителей.

Удельное среднесуточное водопотребление на хозяйственно-питьевые нужды на 1 жителя принято согласно СНиП 2.04.02-84*, в зависимости от благоустройства зданий.

Среднесуточное удельное водопотребление принимаем q=230 л/сут. на человека по табл.1 п.2.1 СНиП 2.04.02-84*.

Количество воды на нужды промышленности, обеспечивающей население продуктами, и на неучтённые расходы принимаем дополнительно в размере 10% суммарного расхода воды на хозяйственно-питьевые нужды муниципального образования (п.2.1, табл.1, прим.4 СНиП 2.04.02-84*).

Расчетный расход в сутки наибольшего водопотребления определен по формуле 2 СНиП 2.04.02-84*:

Qсут. max= К сут. max Qсут. m, м3/сут,

где:

Ксут. max= 1,1 – коэффициент суточной неравномерности водопотребления, принимается по п. 2.2 СНиП 2.04.02-84*.

Расход воды на наружное пожаротушение и расчетное количество одновременных пожаров в сельсовете принят в соответствии с нормами СНиП 2.04.02-84*.

Расчетная продолжительность пожара принимается 3 часа. На проектный срок принимается один пожар в населенном пункте при расходе воды на нужды пожаротушения 10 л/сек.

Потребный расход составит: 10 х 3 х 3600 = 108 м³

1000

При возникновении пожара предусматривается его тушение из водопроводной сети за счет отключения водопотребления части жителей населенного пункта.

В соответствии с нормативными документами предусматривается установка пожарных гидрантов на сетях водоснабжения. Для нужд пожаротушения возможно дополнительно использовать открытые водоемы. Необходимо при проведении работ по благоустройству территории предусматривать подъезды с твердым покрытием для возможности забора воды пожарными машинами непосредственно из поверхностных источников (р. Волга).

Среднесуточное удельное водопотребление на полив зеленых насаждений не учитываем, так как оно проводится, в основном, в весенне-летний период с использованием технической воды (из р. Волга).

Данные по расходам воды жителями населенного пункта на первую очередь и расчетный срок приведены ниже в таблицах.

Табл. 8.1.1.

Расходы воды на первую очередь 2020 г.

№ п/п.	Наименование	Един. изм.	Кол-во	Максимальная норма водопотребления в л/сут К =1,1	Максимальный суточный расход воды в тыс. м³/сутки
1.	Застройка зданиями, оборудованными внутренним водопроводом, канализацией с ванными и местными водонагревателями	тыс. чел.	0,594	253	0,15
2.	Промышленность и иные объекты (вода питьевого качества из водопровода)	т. м³/сут.	10%	-	0,015
3.	Неучтенные расходы	т. м³/сут.	10%	-	0,015
4.	Итого:				0,18

Максимальный суточный расход воды на первую очередь составит 0,18 тыс. м³/сутки.

Табл. 8.1.2.

Расходы воды на расчетный срок 2030 г.

№ п/п.	Наименование	Един. изм.	Кол-во	Максимальная норма водопотребления в л/сут К =1,1	Максимальный суточный расход воды в тыс. м³/сутки
1.	Застройка зданиями, оборудованными внутренним водопроводом, канализацией с ванными и местными водонагревателями	тыс. чел.	0,568	253	0,144
2.	Промышленность и иные объекты (вода питьевого качества из водопровода)	т. м³/сут.	10%	-	0,0144
3.	Неучтенные расходы	т. м³/сут.	10%	-	0,0144
4.	Итого:				0,173

Потребный расход хозяйственно-питьевой воды на перспективу составит 0,173 тыс. м³ в сутки, в том числе на производственные нужды предприятий, где требуется вода питьевого качества.

В соответствии с Федеральным законом «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» гл. 7 ст. 24 п. 1 при осуществлении мероприятий по ресурсо - и энергосбережению максимальный суточный расход воды к 2020 году должен уменьшиться не менее чем на 15% и составить 0,153 тыс. м³ в сутки по сравнению с 0,18 тыс. м³.

Учитывая сложившуюся схему водоснабжения Ветлянинского сельсовета, изменение количества потребителей воды, для обеспечения надёжного водоснабжения настоящими мероприятиями предлагается:

1.  Разработка проектно-сметной документации на реконструкцию существующих водопроводных сооружений, строительство новых до 2015 г.

2.  Реконструкция существующих водозаборных и напорно-регулирующих сооружений (водонапорные башни) на территории с. Ветлянка.

3.  Установка системы водоочистки и обеззараживания на территории существующего водозабора в створе ул. Набережная с. Ветлянка.

4.  Строительство новых водозаборных сооружений в комплексе с водопроводной насосной станцией и установкой по очистке и обеззараживанию воды в восточной части с. Ветлянка.

5.  Расширение существующей водопроводной сети, путем строительства водопровода в проектируемых жилых кварталах с. Ветлянка протяженностью 4,55 км в рамках КЦП «Чистая вода» Астраханской области на гг. и на перспективу до 2017 г.

6.  Оборудование в соответствии с санитарными требованиями зон санитарной охраны существующих и проектируемых водозаборных сооружений в первую очередь.

7.  Разработка инвестиционной программы «Развитие систем технического водоснабжения» МО Ветлянинский сельсовет до 2016 г.

8.  Для понижения давления в трубопроводах и нормализации свободных напоров, контроля и учёта расхода воды по потребителям, отключения участков, исключения гидравлических ударов установить регуляторы давления, узлы учёта, запорную арматуру и обратные клапаны (расчетный срок).

9.  Содействие поквартирной установке приборов учета водопотребления в целях рационального использования природных ресурсов.

10.  Установка пожарных гидрантов на сетях водоснабжения.

11.  Предлагаемую генеральным планом схему расположения водопроводных сетей рекомендуется откорректировать специализированной организацией.

Существующие и проектируемые водопроводные сети, водозаборные сооружения, насосные станции и другие сооружения системы водоснабжения Ветлянинского сельсовета отображены на графической схеме М 1:5000 «Карта инженерной инфраструктуры».

4.2.  Водоотведение

Cуществующее положение

В муниципальном образовании «Ветлянинский сельсовет» централизованная система водоотведения отсутствует.

Жилищный фонд, объекты социальной сферы, административные и общественные здания Ветлянинского сельсовета имеют выгребные ямы.

Отсутствие централизованной канализационной сети в с. Ветлянка создает определенные трудности населению, ухудшает их бытовые условия. Также возрастает угроза возникновения и распространения опасных заболеваний среди местного населения.

Существующая ситуация оказывает отрицательное влияние на экологию и, соответственно, создает угрозу жизни и здоровью жителям муниципального образования, способствует загрязнению подземных вод.

Проектные предложения

Проектом генерального плана планируется строительство локальных очистных сооружений, для отвода сточных вод от административных, общественных, социальных объектов (на группу зданий), а так же использование индивидуальных систем канализации в жилом фонде Ветлянинского сельсовета.

Различием локальных КОС от индивидуальных канализационных очистных сооружений является то, что локальные КОС используются для отвода сточных вод от группы объектов канализования, а индивидуальная система очистки устанавливается для канализации одного объекта.

В целях обеспечения централизованным водоотведением с. Ветлянка предусматривается строительство канализационных сетей по ул. Советская, ул. Ленина, ул. Кирова протяженностью 4,1 км, а также строительство локальных КОС в восточной части села.

Остальную часть жилого фонда с. Ветлянка предусматривается канализовать с использованием индивидуальных систем канализации.

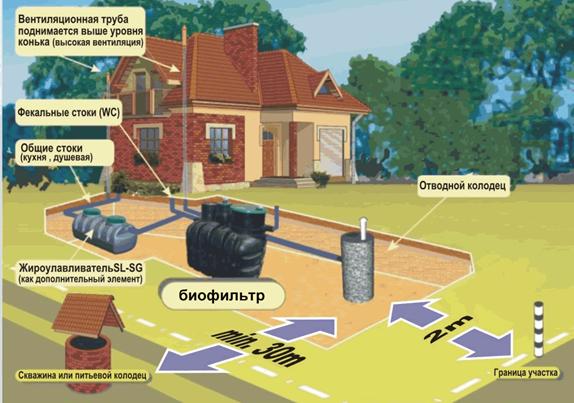

Локальная система канализации - это канализационная система с глубокой биологической очисткой сточных вод. Процесс переработки канализационных сливов происходит при помощи мельчайших микроорганизмов, абсолютно безопасных для окружающей среды и человека. Степень очистки канализационных стоков достигает 98%.

Решение по утилизации осадочного ила в локальных системах канализации предусматривает его использование в качестве органического удобрения для растений: деревьев, кустарников, цветов.

Необходимо оборудовать площадки для временного хранения осадочного ила от локальных очистных сооружений сточных вод на территории проектируемых локальных КОС в специальных аккумулирующих резервуарах или отстойниках по согласованию с администрацией сельсовета.

Локальные системы канализации имеют ряд преимуществ по сравнению с выгребными ямами:

·  высокая степень очистки сточных вод - 98%;

·  безопасность для окружающей среды;

·  отсутствие запахов, бесшумность, не требуется вызов ассенизационной машины;

·  компактность;

·  возможность использовать органические осадки из системы в качестве удобрения;

·  срок службы 50 лет и больше.

В качестве очистных сооружений предлагается использовать установки биологической очистки сточных вод типа ЭКО-Р. Комплексы очистных сооружений типа ЭКО-Р (КОС ЭКО-Р) производства группы компаний «СТРОЙТРИУМФ» предназначены для очистки хозяйственно-бытовых и приравненных к ним по составу производственных сточных вод и рассчитаны на производительность от 1 до 3000 кубических метров сточных вод в сутки.

Стандартная комплектация установок ЭКО-Р включает в себя следующий состав оборудования:

1.  Приемная камера с решеткой.

2.  Песколовка.

3.  Распределительная камера (в сооружениях с количеством блоков биологической очистки более 2-х).

4.  Блок биологической очистки (в комплекте с компрессорным оборудованием и системой аэрации).

5.  Блок глубокой доочистки.

Установки ЭКО-Р применяются для организации очистки сточных вод от малых населенных пунктов, коттеджных поселков, баз отдыха, детских лагерей, промышленных предприятий и прочих объектов, где существует возможность объединения пользователей посредством канализационных сетей и дальнейшего отведения стоков на очистные сооружения.

Установки ЭКО-Р изготавливаются в соответствии с ТУ 4859–001––06 на основе емкостей из стеклопластика, являющихся основой строительной конструкцией, принимающей на себя всю нагрузку от грунта, грунтовых вод, снега и т. д. Срок службы стеклопластиковых изделий – не менее 50 лет.

КОС ЭКО-Р предназначены для подземного размещения. В случае присутствия на объекте грунтовых вод необходимо провести цикл мероприятий по предотвращению всплытия стеклопластиковых емкостей.

В КОС ЭКО-Р сточные воды проходят несколько ступеней очистки:

·  механическую (на сорозадерживающих решетках, песколовках и в первичных отстойниках);

·  полную биологическую очистку (в двухступенчатых аэротенках с продленной аэрацией и вторичных отстойниках);

·  доочистку;

·  обеззараживание ультрафиолетом.

Качество воды, прошедшей очистку на КОС ЭКО-Р соответствует требованиям сброса в водоёмы рыбо-хозяйственного, хозяйственно-бытового и рекреационного водопользования (СанПиН 2.1.5.980-00).

Технология очистки сточных вод КОС ЭКО-Р:

В основе процессов биологической очистки сточных вод лежит биохимическое окисление органических загрязнений микроорганизмами активного ила в аэробных и анаэробных условиях. Участвуя в конструктивном и энергетическом обменах живой клетки, органические вещества сточных вод претерпевают сложные биологические и химические превращения. В результате этих процессов происходит распад органических веществ с образованием более простых низкомолекулярных соединений, которые подвергаются дальнейшему окислению до СО2 и Н2О с выделением энергии. Через входную трубу фекальные стоки поступают в камеру первичного отстоя. Затем осветленная вода попадает в биологический реактор, в котором происходит перемешивание стоков, насыщение их кислородом воздуха и биологическая деструкция загрязнений бактериями активного ила. Воздух в биореактор поступает через аэраторы. Избыточный активный ил и осадок вторичного отстойника перекачивается в илоуплотнитель эрлифтом.

Биофильтр, куда далее попадает вода, состоит из пластмассовой загрузки ББЗ. На поверхности загрузки нарастает биологически активная пленка, состоящая из бактерий. Под биофильтром расположен аэратор. Он служит для периодического встряхивания загрузки с целью удаления излишней биопленки. Осажденная биопленка перекачивается эрлифтом в камеру аэрации. Затем стоки самотеком выходят из установки. Во время, когда отсутствует приток стоков, вода циркулирует по установке. Далее очищенная вода направляется на сброс в водоем.

Качество очищенной воды соответствует требованиям, предъявляемым к сбросу в водоемы.

Целью мероприятий по использованию локальной системы канализации является предотвращение попадания неочищенных канализационных стоков в природную среду, охрана окружающей среды и улучшение качества жизни населения.

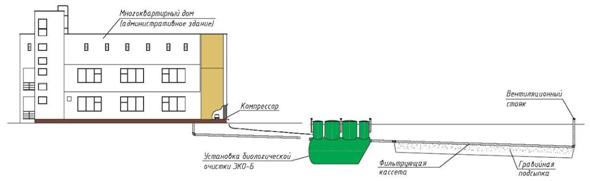

Рис. 8.2.1.

Пример устройства локальных КОС

Основными объектами канализования в с. Ветлянка к 2020 году будут являться объекты социальной инфраструктуры, общественные здания и жилые кварталы.

В соответствии с принятыми нормами водопотребления определяется количество отводимых хозяйственно-бытовых сточных вод. Ниже приводится таблица расходов стоков к 2020 году при 70%-ом охвате локальной канализацией с. Ветлянка. Остальную часть жилого фонда сельсовета предлагается канализовать с использованием индивидуальной системы канализации.

Табл. 8.2.1.

Расчетные стоки на 2020 г.

№ п/п	Наименование	Един. изм.	Кол-во	Максимальная норма водоотведения, л/сут К =1,1	Максимальный суточный расход стоков, тыс. м³/сут
1.	Застройка зданиями, оборудованными канализацией	т. чел.	0,416	253	0,105
2.	Промышленность и иные объекты	т. м³	Расчетное потребление воды -10% безвозвратные потери		0,0105
3.	Неучтенные расходы	%	10% от всех расходов		0,0116
4.	Итого				0,127

Общий объем канализационных стоков, отводимых на локальные очистные сооружения в с. Ветлянка к 2020 году составит 0,127 тыс. м3/сутки.
