В настоящее время общая установленная мощность трансформаторов ПС «Никольское» составляет 12,6 МВт. Нагрузка на трансформаторы составляет 1,8 МВт. На данный момент и в перспективе запас мощности трансформаторов достаточен для обеспечения Ветлянинского и других сельсоветов Енотаевского района электроэнергией.
Настоящим генеральным планом предлагаются следующие мероприятия:
· оказание содействия в реконструкции и модернизации оборудования ПС 110/10 кВ «Никольское» и ПС 110/6 кВ «Ветлянка»;
· оказание содействия в реконструкции участков транзитных ВЛ 500 кВ и 220 кВ, а так же участков ВЛ 110 кВ № 000 Никольское-Ветлянка и ВЛ 110 кВ Ветлянка-Цаган-Аман, проходящих по территории Ветлянинского сельсовета;
· реконструкция изношенных ВЛ 10 кВ общей протяженностью около 14,6 км, ВЛ 0,4 кВ и КТП 10/0,4 кВ на территории Ветлянинского сельсовета;
· прокладка ВЛ 10 кВ протяженностью 0,63 км, ЛЭП 0,4 кВ, строительство КТП 10/0,4 кВ преимущественно при освоении новых земельных участков в целях жилищного, гражданского и агропромышленного строительства, с применением энергосберегающих технологий и современных материалов;
· при проектировании новые ЛЭП должны размещаться с учётом существующих и проектируемых кварталов, вдоль основных проездов с соблюдением охранных зон воздушных линий электропередачи;
· для освещения улиц с. Ветлянка планируется строительство разводящих сетей освещения с применением новых энергосберегающих технологий с присоединением данных сетей к ТП на территории сельсовета;
· применение новых технологий – однопроводная передача электроэнергии (самонесущий изолированный провод), что значительно сократит потери и улучшит качество электроэнергии.
МО «Ветлянинский сельсовет» рекомендуется заказать в специализированной проектной организации корректировку схемы существующей сети 10 кВ с указанием ТП и КТП, требующих реконструкции и мест установки, строительства новых современных ЛЭП 10 кВ, ТП и КТП с учётом проектных решений части генерального плана.
Существующие и проектируемые ЛЭП 10 кВ, ВЛ 110 кВ, трансформаторные подстанции, ПС 110/6 кВ «Ветлянка» отображены на графической схеме М 1:5000 «Карта инженерной инфраструктуры».
4.4. Теплоснабжение.
Организация, эксплуатирующая котельную и сети теплоснабжения на территории Ветлянинского сельсовета Енотаевского района – муниципальное ремонтно-эксплуатационное коммунальное предприятие МО «Ветлянинский сельсовет».
В настоящее время источниками теплоснабжения жилого фонда сельсовета являются индивидуальные газовые водогрейные колонки, отопительные котлы. Отопление административных, социальных, общественных, досуговых объектов (дом культуры, администрация, школа, магазин) осуществляется от одной котельной, расположенной по ул. Кирова, №20 Б. Данная котельная использует в качестве топлива природный сетевой газ.
Табл. 8.4.1.
Параметры источников теплоснабжения Ветлянинского сельсовета.
Наименование | Установленная мощность, Гкал/час | Пропускная способность магистральных трубопроводов, Гкал/час | Подключённая нагрузка, Гкал/час | Износ оборудования, % | Марка и кол-во котлов |
котельная | 0,63 | 1,082 | 0,63 | 30 | КСВА-0,63, 2 шт. |
В настоящее время имеются следующие проблемы:
· низкая эффективность от использования котельной установки, большие затраты топлива (газа).
В целях сокращения потерь при теплоснабжении потребителей, территориально удаленных от котельной, предлагается перевести потребителей на автономное газовое отопление, а также повышение энергоэффективности существующей маломощной котельной путем перехода на более экономичное основное оборудование с более высоким КПД и соответственно с меньшими затратами топлива (газа), применение мероприятий по энергосбережению в теплоснабжении.
Проектом генерального плана в части теплоснабжения предусматривается более широкое применение автономных систем теплоснабжения объектов жилого фонда Ветлянинского сельсовета.
Для обеспечения теплоснабжением административных, общественных, социальных объектов, объектов образования, здравоохранения предлагается использование автоматизированных блочно-модульных водогрейных котельных установок. Для жилого фонда сельсовета - автономные системы отопления (водогрейные котлы).
Использование водогрейных котлов дает ряд преимуществ:
· компактные размеры;
· большая тепловая мощность;
· высокий КПД и низкий уровень выбросов благодаря конденсационным технологиям;
· быстрое приготовление горячей воды для отопления;
· номинальное давление газа до13 Мбар, минимальное до 3,5 Мбар;
· защита от скачков напряжения.
Примеры фирм-изготовителей водогрейных котлов:
· российские водогрейные котлы: «Богатырь», ЗИОСАБ, Иж КВ, КДВ-80М, КВ-400/95, КВ-750/95, КВ-1100, ВК-21;
· североамериканская (Канада) компания Camus hydronics Ltd., котлы серии MicoFlame-4000;
· итальянская компания Immergas S. p.A., котлы серии Victrix Superior 32 kW, Victrix 75, Hercules Condensing, Eolo Maior kW, Immerstor, Dim, Zeus Superior.
Основные направления развития теплоснабжения:
· отопление индивидуальной застройки предлагается от местных источников (поквартирных теплогенераторов);
· применение систем индивидуального (автономного) теплоснабжения в малоэтажной застройке, мелких предприятиях и общественных зданиях;
· строительство современных, маломощных, экономичных, тепло-энергоэффективных автоматизированных блочно-модульных котельных при административных, социальных, общественных объектах.
4.5. Газоснабжение
Существующее положение
Основным источником газоснабжения МО «Ветлянинский сельсовет» является природный сетевой газ.
Организация, эксплуатирующая объекты газоснабжения на территории Ветлянинского сельсовета – Енотаевский филиал. Вышестоящая организация – распределение».
Основными потребителями газа являются: население, коммунально-бытовые учреждения.
Основной объем газа, поступающий на жизнеобеспечение жилого фонда, распределяется на эксплуатацию бытовых газовых приборов: газовые плиты, газовые водогрейные колонки, отопительные котлы.
Существующая схема газоснабжения является трехступенчатой и состоит из следующих элементов:
· сети низкого давления (до 0,005 Мпа); среднего давления (0,005-0,3 Мпа включительно); высокого давления (1 категории 0,6-1,2 Мпа, 2 категории 0,3–0,6 Мпа);
· газораспределительного пункта (ГРП);
· газорегуляторных пунктов шкафного типа (ШРП).
По территории Ветлянинского сельсовета проходит участок магистрального газопровода-отвода ГСП Бугринская – Астрахань. В южной части Ветлянинского сельсовета расположена АГРС Бугринская, от которой в направлении Калмыкии отходит магистральный газопровод-отвод.
В настоящее время в Ветлянинский сельсовет сетевой газ поступает по системе магистрального газопровода-отвода ГСП Бугринская – Астрахань от АГРС Цаган-Аман.
Источником газоснабжения с. Ветлянка является природный газ, транспортируемый по межпоселковому газопроводу высокого давления от АГРС Цаган-Аман к ГРП с. Ветлянка.
От газораспределительного пункта (ГРП) с. Ветлянка природный газ по газопроводам среднего давления поступает в газорегуляторные пункты шкафного типа (ШРП), расположенные на территории населенного пункта, в которых происходит снижение давления газа до низкого для последующей подачи в жилые дома.

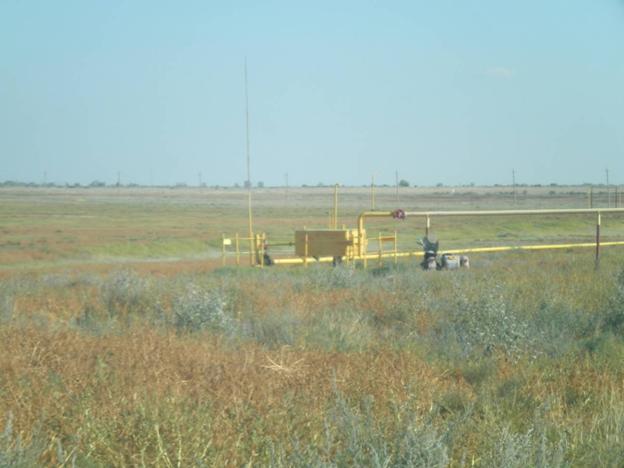

Фото 8.5.1.
Газорегуляторный пункт, Ветлянинский сельсовет
От газораспределительных сетей низкого давления газ получают мелкие коммунально-бытовые потребители, жилые дома и общественные здания.
Система распределительных газопроводов с. Ветлянка выполнена из стальных газопроводов.
Давление на выходе из газорегуляторных пунктов коммунально-бытовых потребителей от 250 даПа до 300 даПа.
Протяженность существующих газопроводов составляет:
· газопровод среднего давления 0,818 км;
· межпоселковый газопровод высокого давления 5,250 км;
· магистральный газопровод 19,030 км.
Данные по расходу газа населением и предприятиями отсутствуют.
Обслуживание и развитие системы газопроводов Ветлянинского сельсовета осуществляется в соответствии с «Программой социально-экономического развития Енотаевского района».
Проектные предложения
При проектировании системы централизованного газоснабжения МО «Ветлянинский сельсовет» потребность в газе определяется по укрупненным показателям.
Расход газа на проектный срок рассчитан из условий дальнейшей и полной газификации существующей и перспективной застройки с. Ветлянка. Природный газ предусмотрено использовать по следующим направлениям:
· на приготовление пищи и горячей воды для хозяйственных нужд и санитарно-гигиенических нужд населения;
· на отопление жилого и общественного фонда;
· на отопление, вентиляцию, горячее водоснабжение и технологические нужды сельскохозяйственных и агропромышленных предприятий.
Источником газоснабжения перспективной застройки с. Ветлянка будет являться природный газ, транспортируемый по магистральному газопроводу-отводу ГСП Бугринская – Астрахань.
В соответствии с Генеральной схемой газоснабжения и газификации Астраханской области, СТП Енотаевского района предусмотрено строительство участка магистрального газопровода-отвода КС «Замьяны» - ГСП «Бугринское» на территории Ветлянинского сельсовета для замены газопровода ГСП Бугринская – Астрахань.
Проектируемый газопровод предлагается проложить параллельно трассе существующего газопровода. Существующий ГРП и потребители будут переключены на новый газопровод.
МО «Ветлянинский сельсовет» необходимо оказать содействие в строительстве участка проектируемого магистрального газопровода.
Проектом генерального плана к 2020 году предусматривается 100%-й охват газоснабжением всех категорий потребителей существующей и перспективной застройки с. Ветлянка.
По стабилизационному сценарию развития численность населения МО «Ветлянинский сельсовет» к 2020 году составит 594 человека.
Расход газа на жилищно-коммунальные нужды при 100% охвате газоснабжением существующих и новых застраиваемых территорий принят из расчёта в среднем 300 м3 на человека в год и составит 0,178 млн. м3.
Таблица 8.5.1.
Расход газа на жилищно-коммунальные нужды к 2020 г., тыс. м.³/год
Населенный пункт | Численность населения, чел. | Потребность в газе на первую очередь 2020 г., тыс. м3 |
МО «Ветлянинский сельсовет» | 594 | 178,2 |
Годовые расходы газа на нужды предприятий торговли, бытового обслуживания непроизводственного характера и т. п. можно принимать в размере до 5 % суммарного расхода теплоты на жилые дома (СП ):
V= 178200*0,05= 8910 м куб =0,0089 млн. м3.
Доля потребления газа агропромышленными предприятиями составляет 15% от общего объема газопотребления на жилищно-коммунальные нужды (расход газа по промышленности подлежит корректировке).
V = 178200*0,15= 26730 м3 =0,0267 млн. м3.
Суммарный расход газа составит:
V= 0,0089 +0,0267 +0,178 = 0,214 млн. м3.
Максимальный расчетный часовой расход газа
, м3/ч, при 0°С и давлении газа 0,1 МПа (760 мм рт. ст.) на хозяйственно-бытовые и производственные нужды следует определять как долю годового расхода по формуле:
,
где
— коэффициент часового максимума (коэффициент перехода от годового расхода к максимальному часовому расходу газа);
Qy — годовой расход газа, м3/год.
Q
=
м3/ч
Расчёты отображают суммарные расходы газа на жилищно-коммунальные нужды и агропромышленные предприятия существующей и планируемой застройки.
Генеральным планом Ветлянинского сельсовета планируется расширение существующей сети газопроводов среднего и низкого давления путем строительства новых газопроводов среднего и низкого давления, а также газорегуляторных пунктов (ГРПШ) на территории существующей и планируемой жилой застройки с. Ветлянка.
Целью мероприятий является создание условий для 100% газификации с. Ветлянка, приведение газопроводов и оборудования к нормативным показателям (давление, пропускная способность, коррозионная стойкость к агрессивным свойствам среды).
Основной приоритет в развитии газоснабжения сельсовета необходимо направить на мониторинг технического состояния существующих газопроводов, обеспечение перспективной застройки централизованным газоснабжением.
Размещение наружных газопроводов по отношению к зданиям, сооружениям и параллельным соседним инженерным сетям следует производить в соответствии с требованиями СНиП 2.07.01. Высоту прокладки надземных газопроводов следует принимать в соответствии с требованиями СНиП II-89.
Для улучшения работы газораспределительной сети и повышения надежности снабжения потребителей сельсовета на проектный срок предусматриваются следующие мероприятия:
· оказание содействия Ветлянинскому сельсовету в строительстве участка проектируемого магистрального газопровода-отвода КС «Замьяны» - ГСП «Бугринское» на территории сельсовета;
· мониторинг существующих газопроводов высокого, среднего и низкого давления, а также газорегуляторных пунктов;
· строительство газопроводов среднего давления протяженностью 0,6 км, разводящих газопроводов низкого давления на территории существующей и перспективной застройки с. Ветлянка;
· строительство газорегуляторных пунктов шкафного типа (ШРП) на территории с. Ветлянка.
Существующие и проектируемые газопроводы среднего давления, ГРП и ШРП на территории сельсовета отображены на графической схеме М 1:5000 «Карта инженерной инфраструктуры».
4.6. Связь
В настоящее время развитие средств связи является наиболее динамично развивающейся отраслью как в России в целом, так и на территории Ветлянинского сельсовета.
На протяжении последних лет территория МО осваивается основными сотовыми операторами России с установкой необходимого оборудования и инфраструктуры для обслуживания населения, а также и другими видами связи: почтовой, телеграфной, факсимильной и др.
В настоящее время в сельсовете работает одно отделение связи – Енотаевский филиал ЮТК «Связьинформ», расположенное в с. Ветлянка, оказывающее услуги населению в области коммуникаций. Вся территория сельсовета находится в зоне уверенного приема сотовых операторов.
В сельсовете имеется проводная телефонная связь, радиоузел и волоконно-оптическая сеть.
В Ветлянинском сельсовете транслируется от 4 до 6 телеканалов, что превосходит норматив охвата населения многопрограммным телевещанием.
Проектом генерального плана в расчетный срок предлагается способствовать дальнейшему расширению сети объектов, обеспечивающих стабильный доступ населения к стационарной и мобильной связи и другим телекоммуникационным услугам.
Количество абонентов стационарной проводной связи к 2020 году может вырасти на 10-25% или стабилизироваться на существующем уровне и даже уменьшиться в зависимости от проводимой тарифной политики операторов сотовой и проводной связи.
Предполагается, что до 2020 года охват населения телевизионным вещанием 6-ти и более программ достигнет 100% и существенно увеличится количество принимаемых телепрограмм при условии установки дополнительных передающих устройств, а также переход на цифровое вещание. Радиовещание в расчетный период будет представлено беспроводными каналами различного уровня. Для нужд ГО и ЧС необходимо предусмотреть прямой выход в эфир для работы системы оповещения населения.
Учитывая стремительное развитие средств передачи данных и услуг сети Интернет, предполагается достижение обеспеченности доступа к сети не менее 50% семей, 90% хозяйствующих субъектов и юридических лиц к 2020 году. Продолжится выход на рынок информационных услуг новых хозяйствующих субъектов, предлагающих широкий спектр услуг в области связи и телекоммуникаций.
Основные показатели представлены в таблице 8.6.1.
Таблица 8.6.1.
№ п/п | Показатели | Единица измерения | Современное состояние на 2012г. | Первая очередь 2020г. |
1. | Телефонная плотность фиксированной связи | номеров на 100 чел. | 18% | 30% |
2. | Мощность АТС | номеров | 200 | 200 |
3. | Количество абонентов | номеров | 106 | 200 |
в том числе население | номеров | 98 | 192 | |
4 | Уровень цифровизации местной телефонной связи | % | 100 | 100 |
5. | Проникновение подвижной связи | АУ/на 100чел. | - | - |
6. | Количество таксофонов | Шт. | 1 | 2 |
7. | Количество пунктов коллективного доступа к сети Интернет | Ед. | 3 | 5 |
7.1. | В том числе в отделениях почтовой связи | Ед. | 1 | 1 |
8. | Количество пользователей Интернет | чел. | 31 | 150 |
9. | Количество отделений связи | Ед. | 1 | 1 |
4.7. Энергосбережение
Основные мероприятия в части развития инженерной инфраструктуры МО «Ветлянинский сельсовет» должны быть направлены на энергосбережение.
23 ноября 2009 года вышел Федеральный закон «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».
Энергосбережение - реализация организационных, правовых, технических, технологических, экономических и иных мер, направленных на уменьшение объема используемых энергетических ресурсов при сохранении соответствующего полезного эффекта от их использования (в том числе объема произведенной продукции, выполненных работ, оказанных услуг).
В соответствии со ст. 11 п. 1 Федерального закона здания, строения, сооружения должны соответствовать требованиям энергетической эффективности, установленные уполномоченным федеральным органом исполнительной власти в соответствии с правилами, утвержденными Правительством Российской Федерации.
Согласно гл. 7 ст. 24 п. 1 Федерального закона , начиная с 1 января 2010 года, бюджетное учреждение обязано обеспечить снижение в сопоставимых условиях объема потребленных им воды, дизельного и иного топлива, мазута, природного газа, тепловой энергии, электрической энергии, угля в течение пяти лет не менее чем на пятнадцать процентов от объема фактически потребленного им в 2009 году каждого из указанных ресурсов с ежегодным снижением такого объема не менее чем на три процента.
В соответствии с гл. 10 ст. 48 п. 3 Федерального закона региональные, муниципальные программы в области энергосбережения и повышения энергетической эффективности должны быть утверждены до 1 августа 2010 года.
Энергосбережение в водоснабжении.
Основные мероприятия по энергосбережению:
· оснащение потребителей современными приборами учета;
· установка энергосберегающего оборудования в водоснабжении.
Энергосбережение в энергоснабжении.
Энергосбережение ни в коем случае не предполагает ограничения энергоснабжения потребителей.
Цель энергосберегающих программ – помочь оптимизировать потребление и исключить неоправданные затраты.
Основные мероприятия по энергосбережению:
· проведение мероприятий по энергосбережению в передаче электрической энергии (оптимизация режимов работы оборудования и др.);
· энергосбережение посредством реконструкции и замены существующего оборудования трансформаторных подстанций (ТП) на более технологичное и энергоэффективное (с масляных выключателей на вакуумные);
· оснащение участников рынка электрической энергии современными приборами учета энергии;
· внедрение современных светодиодных энергосберегающих ламп;
· установка энергосберегающих газонаполненных ламп, применение новых технологий – однопроводная передача электроэнергии;
· установка реле, датчиков движения и звука, при срабатывании которых подается сигнал на включение или выключение электрической цепи.
Энергосбережение в газоснабжении.
За последние годы при реконструкции и ремонте газопроводов взят курс на применение новых энергосберегающих технологий.
Основные мероприятия по энергосбережению:
· протяжка полиэтиленовых труб внутри изношенных стальных - метод санирования внутренней поверхности стальной существующей трубы тканево-полиэтиленовым рукавом;
· оснащение участников рынка газоснабжения приборами учёта газа;
· установка энергосберегающего газового оборудования.
Энергосберегающие технологии начинаются с оптимизации режимов работы оборудования. Вывод из работы малонагруженного, низкоэкономичного оборудования, разработка нормативно-технической документации и режимных карт обеспечивают значительное повышение энергоэффективности.
5. Современное состояние и перспективное развитие инженерной подготовки и благоустройства.
5.1. Инженерная подготовка и организация поверхностного стока.
Инженерная подготовка территорий является одной из важнейших градостроительных задач.
Цель инженерной подготовки территории – улучшить физические характеристики территорий населенных пунктов, сделать их максимально пригодными и эффективными для промышленного и гражданского строительства, защитить от неблагоприятных физико-геологических процессов – карстовых явлений, затопления во время паводков, повышения уровня грунтовых вод, просадочных свойств грунта и т. п.
Первоочередной задачей инженерной подготовки является обеспечение поверхностного стока с территории населенных пунктов, предотвращение заболачивания территорий и образования на них пыли и грязи. Кроме придания проектируемым поверхностям требуемых уклонов и сооружений водоотводящих устройств необходимо предусматривать защиту почвенных слоев от размыва поверхностными водами, а также от выветривания грунтов, что достигается путем озеленения или устройства покрытий.
Общими мероприятиями по инженерной подготовке территории являются следующие:
· организация поверхностного стока с территорий капитальной застройки или на участках, не имеющих стока поверхностных вод на соседние улицы;
|
