Автоматизированое рабочее место (стр. 1 )

МОНИТОРИНГ ЭНЕРГОЭФФЕКТИВНОСТИ ооо "Центр АВТОМАТИЗАЦИИ ЭНЕРГОСБЕРЕЖЕНИЯ"

АВТОМАТИЗИРОВАНОЕ РАБОЧЕЕ МЕСТО

ЭКСПЛУАТАЦИОННАЯ ДОКУМЕНТАЦИЯ

рУКОВОДСТВО пользователя БУП

На 104 листах

Новосибирск 2011

АННОТАЦИЯ

Документ содержит руководство пользователя автоматизированного рабочего места уровня БУП (Бюджетное учреждение. Предприятие), системы мониторинга энергоэффективности.

СОДЕРЖАНИЕ

1 Определения 5

2 Термины и сокращения 7

3 Введение 9

3.1 Область применения 9

3.2 Краткое описание возможностей 9

3.3 Уровень подготовки пользователя 9

3.4 Перечень эксплуатационной документации 10

4 Назначение и условия применения 11

4.1 Виды деятельности, функции 11

4.2 Программные и аппаратные требования к подсистеме 11

5 Подготовка к работе 13

5.1 Порядок запуска системы 13

5.2 Вход в систему 13

5.3 Восстановление пароля 17

6 Описание операций 20

6.1 Заполнение энергопрофиля бюджетного учреждения

6.1.1 Заполнение реквизитов бюджетного учреждения. 21

6.1.2 Заполнение общей информации об ответственных 23

6.1.3 Настройка типовых атрибутов и характеристик 26

6.1.4 Настройка типового показателя потребления 35

6.1.5 Настройка индикатора энергоэффективности 40

6.1.6 Настройка программного (целевого) показателя энергоэффективности 44

6.1.7 Загрузка файлов энергетических паспортов и энергопрофиля 48

6.1.8 Добавление (редактирование) схемы объекта. 49

6.2 Создание и конфигурирование оборудования 51

6.2.1 Добавление контроллера. 51

6.2.2 Добавление канала связи. 54

6.2.3 Добавление прибора учета. 56

6.3 Программы энергосбережения 58

6.3.1 Добавление программы энергосбережения 59

6.3.2 Заполнение паспорта программы энергосбережения 61

6.3.3 Добавление мероприятий в программу 62

6.3.4 Указание влияния реализации мероприятия на учетные показатели 64

6.3.5 Редактирование свойств добавленного мероприятия 66

6.3.6 План-график исполнения программы 67

6.3.7 Просмотр плановых целевых показателей финансирования 68

6.3.8 Мониторинг хода реализации программы 69

6.3.9 Технико-экономическое обоснование (ТЭО) 70

6.3.10 Экспорт данных программы энергосбережения 73

6.3.11 Импорт программы энергосбережения 73

6.4 Прогнозирование 73

6.5 Мониторинг 74

6.5.1 Выбор учетных показателей для мониторинга 74

6.5.2 Выбор точек измерения для мониторинга 75

6.5.3 Выбор уровня детализации мониторинга 76

6.5.4 Выбор периода времени 76

6.5.5 Применение выбранных параметров мониторинга 77

6.5.6 Добавление события в реестр событий 78

6.5.7 Экспорт данных мониторинга 79

6.6 Анализ 79

6.6.1 Построение графиков (таблиц) с данными 80

6.6.2 Экспорт результатов анализа показателей 83

6.7 Прогнозирование 83

6.8 Обучение 84

6.9 Использование информационных блоков на главной странице 84

6.9.1 Использование блока «Динамика достижения целевых показателей по группам» 85

6.10 Работа с главной панелью 86

6.11 Работа с сообщениями 87

6.11.1 Просмотр входящих сообщений, уведомлений, рекомендаций. 87

6.11.2 Обмен сообщениями между пользователями 88

6.11.3 Отправка запроса в службу тех. поддержки 89

6.11.4 Настройка фильтра на входящие сообщения. 90

6.12 Работа в «Мой Кабинет» 90

6.13 Работа с меню «Администрирование» 91

6.13.1 Работа с системным журналом 91

6.13.2 Роль, позволяющая просматривать системный журнал 91

6.13.3 Просмотр системного журнала 92

6.13.4 Просмотр системного журнала УСПД. 93

6.13.5 Смена пароля 93

6.14 Работа с Мастером-Конфигуратором 94

6.14.1 Ввод сведений об организации 96

6.14.2 Ввод данных о потреблении по приборам 98

6.14.3 Ввод данных о расчетно-нормативном потреблении 99

6.14.4 Ввод данных программных показателей 100

6.15 Печать страницы 101

6.16 Помощь 101

6.17 Выбор языка 101

6.18 Выход из системы 101

7 Техническая поддержка 102

8 Аварийные ситуации 103

9 Рекомендации по освоению 104

1 Определения

Таблица 1‑1. Определения.

Индикатор	Измеримая характеристика, позволяющая отследить изменения какого-либо параметра изучаемого объекта или процесса.
Канал связи	Канал передачи, технические устройства и тракт связи, в котором сигналы, содержащие информацию, распространяются от передатчика к приёмнику.
Контроллер	Микропроцессорное устройство, используемое на промежуточном уровне системы учета ресурсов, предназначенное для запроса и приема данных измерения, и учета от приборов измерения и учета, накопления и/или обработки полученных данных, а так же передачи их на верхний уровень (на сервер), и обратной передачи в приборы с верхнего уровня служебных и/или иных данных.
Мониторинг	Процесс систематического или непрерывного сбора информации о параметрах сложного объекта или процесса.
Объект энергопотребления	Здание, строение или сооружение.
Приборы учета	Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.
Программный (целевой) показатель	Количественный показатель, характеризующий изменения в учетных показателях в результате реализации программы по энергосбережению и имеющий плановое значение, заложенное в программу.
Система	ПО МЭЭ
Учетный показатель	Документ, составленный в ходе энергетического обследования и отвечающий требованиям, указанным в Приказе Минэнерго России .
Энергопрофиль	Набор параметров, характеризующих энергоэффективность территории, организации или объекта энергопотребления.

2 Термины и сокращения

Таблица 2‑1.Термины и сокращения.

АС	автоматизированная система
АРМ	автоматизированное рабочее место
БД	база данных
ИНН	идентификационный номер налогоплательщика
КПП	код причины постановки на учет
МЭЭ	мониторинг энергоэффективности
ОКАТО	общероссийский классификатор объектов административно-территориального деления
ОКТМО	общероссийский классификатор территорий муниципальных образований
ПП № 20	постановление Правительства РФ от 01.01.2001 N 20 «Об утверждении Правил представления федеральными органами исполнительной власти, органами исполнительной власти субъектов РФ и органами местного самоуправления информации для включения в государственную информационную систему в области энергосбережения и повышения энергетической эффективности»
ПУ	приборы учета
ФИО	фамилия имя отчество
ЭС	энергосбережение
ЭЦП	электронно-цифровая печать

3 Введение

Область применения

Система мониторинга энергосбережением и энергетической эффективностью предназначена для автоматизации управления энергосбережением и повышения энергетической эффективности в регионах, муниципальных образованиях, на предприятиях и в организациях, а также выполнения других связанных с управлением энергосбережением работ (в частности, первичной оценки объектов инфраструктуры) ответственными за них организациями.

Краткое описание возможностей

Система предоставляет пользователю следующие возможности:

·  ведение энергопрофиля административно-территориального образования, организации, многоквартирного дома;

·  загрузка программ энергосбережения подчиненных организаций;

·  мониторинг, анализ и прогнозирование значений учетных показателей энергосбережения на основе данных, внесенных в систему;

·  планирование мероприятий по энергосбережению;

·  генерация отчетов регламентированной отчетности и сохранение их в формате Microsoft Excel;

·  загрузка отчетов федеральных органов исполнительной власти в соответствии с ПП № 20.

Уровень подготовки пользователя

Пользователи данной системы должны обладать следующими навыками и знаниями:

-  базовые навыки работы на персональном компьютере с графическим пользовательским интерфейсом (клавиатура, манипулятор типа «мышь», управление окнами и приложениями, файловая система);

-  знание основ информационной безопасности;

-  знание предметной области;

-  знание всего комплекса задач, решаемых системой

-  ознакомлены с основными организационно-распорядительными документами, регулирующими их работу;

-  ознакомлены с основными нормативно-правовыми документами в области энергосбережения и повышения энергетической эффективности;

-  обладают навыками работы в операционной системе Windows;

-  обладают навыками работы с браузерами (Internet Explorer, Mozilla);

-  обладать начальными навыками работы с программой Microsoft Excel;

-  прошли обучение по работе с системой.

Перечень эксплуатационной документации

Пользователю необходимо ознакомиться со следующей рабочей документацией на систему:

-  Общее описание системы.

-  Описание автоматизируемых функций.

-  Технологическая инструкция.

-  Руководство пользователя. АРМ БУП.

-  Руководство пользователя. АРМ МРК.

-  Руководство администратора.

4 Назначение и условия применения

Виды деятельности, функции

Функции Системы:

–  ручной и автоматизированный вертикальный сбор данных об энергопотреблении в систему с последующим анализом и прогнозированием потребления;

–  мониторинг исполнения программ энергосбережения и контроль выполнения мероприятий в области энергоэффективности;

–  визуализация показателей и индикаторов энергоэффективности организации;

–  формирование оперативных и аналитических отчетов об энергопотреблении организации;

–  информационное обеспечение мероприятий по энергосбережению и повышению энергетической эффективности.

Программные и аппаратные требования к подсистеме

Таблица 4‑1. Системное окружение на АРМе пользователя

Компонент	Версия
Операционная система	Microsoft Windows XP SP2, Windows Vista, Windows 7
Интернет-браузер	Microsoft Internet Explorer 7 и выше, Mozilla Firefox 3.6 Google Chrome 8 и выше

Таблица 4‑2. Аппаратное обеспечение АРМа пользователя и рабочего места администратора.

Компонент	Минимальные требования	Рекомендуемые требования
Объем оперативной памяти	500 Мб	1 Гб
Объем дискового пространства	200 Мб	200 Мб
Процессор	2 ГГц	2 ГГц
Подключение к сети Интернет	512 Кбит/с	2 Мбит/с

5 Подготовка к работе

Порядок запуска системы

ПО МЭЭ является распределенной системой, работающей в рамках трехслойной архитектуры «клиент – сервер приложений – хранилище данных», состоящей из следующих уровней:

-  уровень хранилища данных (серверный уровень);

-  уровень сервера приложений (серверный уровень);

-  уровень АРМ оператора (клиентский уровень).

Клиентский уровень представляет собой автоматизированное рабочее место (АРМ) пользователя, использующее для доступа к системе интернет-браузер. Установка компонентов ПО МЭЭ для функционирования АРМ пользователя не требуется.

Серверный уровень устанавливается системным администратором и поддерживается в рабочем режиме круглосуточно.

Вход в систему

Вход в систему осуществляется с рабочего места (АРМ), оснащенного доступом к сети Интернет, через Web-браузер. Запустите интернет-браузер.

В случае успешного запуска на экране отобразится окно браузера, представленное на Рисунок 5.1. В адресной строке (указана стрелкой на Рисунок 5.1) web-браузера введите адрес сервера приложений.

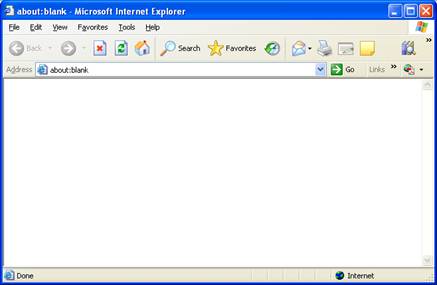

Рисунок 5.1. Окно браузера.

После ввода адреса система выдаст окно с запросом на ввод следующей информации: логин пользователя и пароль HTTPS-доступа на сервер приложений.

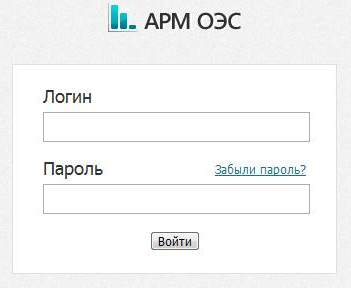

Рисунок 5.2. Запрос логина и пароля.

После ввода логина и пароля необходимо нажать кнопку «Войти». В случае ошибки в логине и/или пароле, появится сообщение об ошибке (Рисунок 5.3).

Рисунок 5.3. Сообщение о неправильном сочетании логина и пароля.

Нужно ввести правильное сочетание логина и пароля и повторить попытку входа.

Если повторный вход в систему также не удался, необходимо убедиться, что не включен режим CAPS LOCK и выбрана правильная раскладка клавиатуры.

После входа в систему загрузится главная страница АРМа.

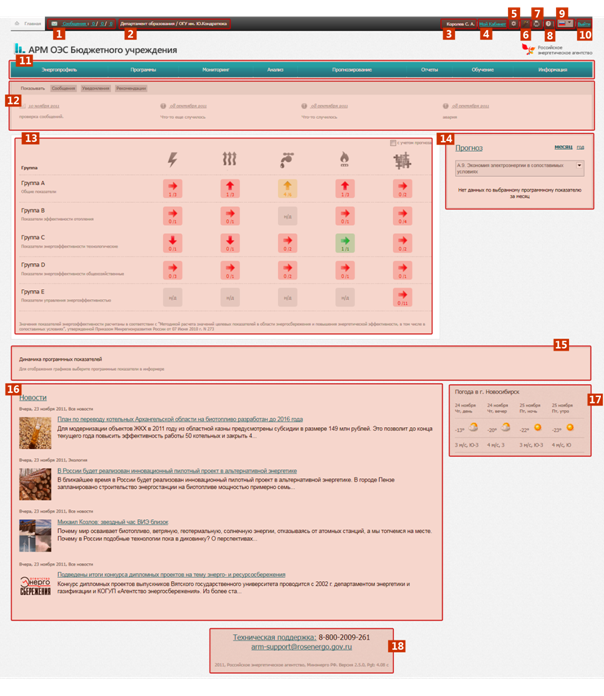

Рисунок 5.4. Главная страница АРМ.

На выделены основные блоки, расположенные на главной странице:

1)  Блок информации о сообщениях.

2)  Информация об учреждении.

3)  ФИО ответственного за энергосбережение в организации.

4)  Ссылка на раздел «Мой Кабинет»

5)  Вход в «Администрирование»

6)  Вход в «Мастер-Конфигуратор»

7)  Отправка на печать

8)  Помощь

9)  Смена языка

10)  Выход из системы

11)  Основное меню.

12)  Блок информации о сообщениях.

13)  Информационный блок, отображающий динамику достижения целевых показателей.

14)  Информационный блок, отображающий прогноз и динамику достижения целевых показателей.

15)  Информационный блок, отображающий прогноз и динамику достижения целевых показателей.

16)  Новостной блок

17)  Погодный блок

18)  Блок, содержащий контактную информацию тех. поддержки.

Восстановление пароля

Если вы забыли пароль от своего логина, то нужно воспользоваться функцией восстановления пароля. Для этого требуется:

1.  Перейти по ссылке «Забыли пароль?» (Рисунок 5.5)

Рисунок 5.5. Ссылка «Забыли пароль?».

2.  Указать Логин (Рисунок 5.6)

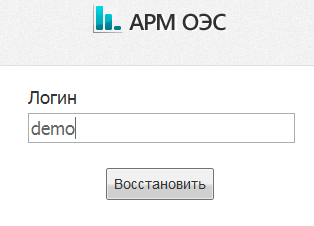

Рисунок 5.6. Восстановление пароля.

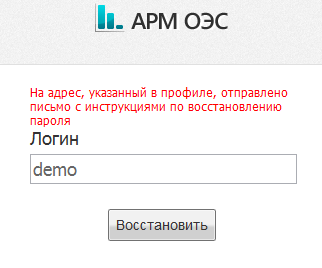

3.  Нажать кнопку «Восстановить», появится уведомление. (Рисунок 5.7)

Рисунок 5.7. Восстановление пароля.

4.  На указанный в профиле электронный почтовый адрес придет письмо, содержащее ссылку для смены пароля.

5.  Перейти по ссылке

6.  Ввести новый пароль и нажать «Изменить» (Рисунок 5.8)

Рисунок 5.8. Изменение пароля.

6 Описание операций

Заполнение энергопрофиля бюджетного учреждения

Для функционирования АРМа необходимо внести в систему информацию об энергопрофиле (частично информация энергопрофиля может быть заполнена из мастера-конфигуратора энергопрофиля). Данные в энергопрофиле делятся на три группы:

1)  общая информация, к которой относятся:

-  сокращенное название;

-  полное название;

-  ИНН;

-  КПП;

-  Ф. И. О. руководителя;

-  юридический адрес;

-  ОКАТО;

-  ОКТМО.

2)  атрибуты, представляющие собой качественные показатели энергоэффективности;

3)  учетные показатели, представляющие собой количественные показатели энергоэффективности и которые, в свою очередь, подразделяются на характеристики объектов, характеристики окружающей среды, учетные показатели потребления ресурсов, индикаторы и программные показатели.

Учетные показатели в свою очередь разделяются на характеристики объектов, характеристики окружающей среды, учетные показатели потребления ресурсов, индикаторы и программные показатели.

Для начала внесения данных перейдите в раздел главного меню «Энергопрофиль» (Рисунок 6.1).

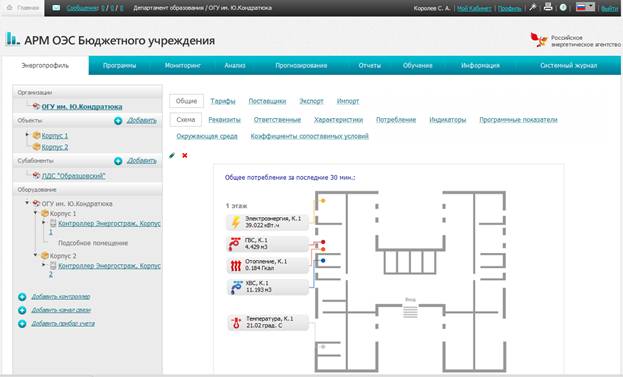

Рисунок 6.1 - Общая информация.

6.1.1 Заполнение реквизитов бюджетного учреждения.

Для внесения реквизитов бюджетного учреждения выполните следующие действия:

1)  Перейдите в раздел АРМа «Энергопрофиль».

2)  Откройте вкладку «Реквизиты», содержащую форму ввода.

3)  Нажмите «Редактировать».

4)  Заполните поля формы:

·  Сокращенное название

·  Полное название

·  Уровень иерархии

·  ИНН

·  КПП

·  ОКВЭД

·  ОКОПФ

·  ОКФС

·  ФИО руководителя организации

·  Часовой пояс

·  Юридический адрес

·  Физический адрес (если отличается от юридического)

5)  Нажмите кнопку «Сохранить изменения» (Рисунок 6.2) для сохранения внесенных изменений. Для того чтобы отказаться от сохранения изменений достаточно переключиться на другую вкладку или перейти в другой раздел меню.

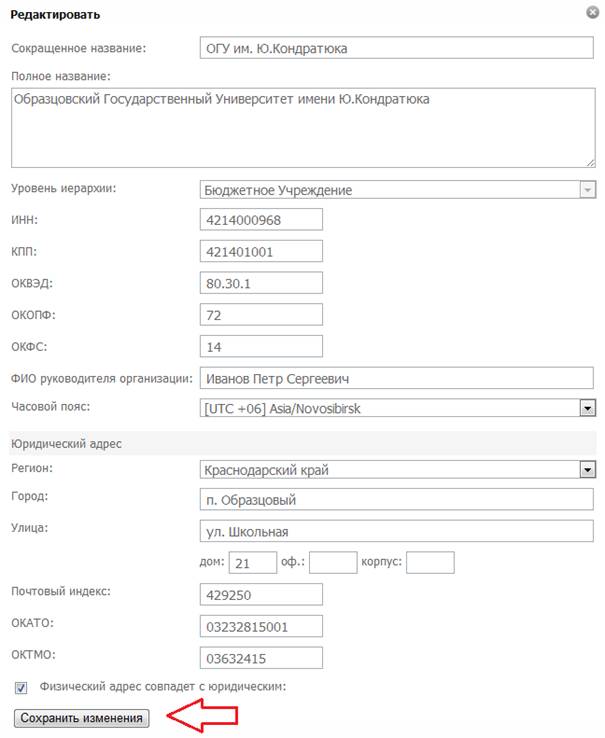

Рисунок 6.2 - Сохранение изменений.

6.1.2 Заполнение общей информации об ответственных

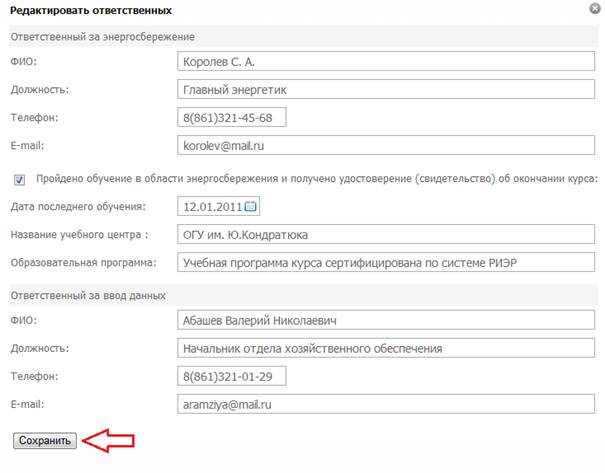

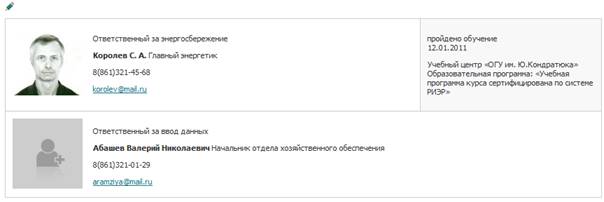

Для внесения общей информации об ответственных в бюджетном учреждение(предприятие) необходимо выполнить следующие действия:

1)  Перейти в главное меню, раздел «Энергопрофиль».

2)  Нажать левой кнопкой мыши на вкладку «Ответственные» в центральной части окна. Откроется список ответственных за энергосбережение (Рисунок 6.3).

Рисунок 6.3 – Вкладка «Ответственные»

3)  Для внесения изменений нажать кнопку редактирования расположенную рядом с названием организации.

4)  В открывшейся форме (Рисунок 6.4) отредактировать следующие поля, содержащие информацию об ответственных:

a.  Ответственный за энергосбережение

-  ФИО;

-  должность

-  телефон

-  E-mail;

-  установить галочку в поле «Пройдено обучение в области», если пройдено или оставить пустым, если не пройдено;

-  дата последнего обучения;

-  название учебного центра;

-  образовательная программа;

b.  Ответственный за ввод данных

-  ФИО;

-  должность

-  телефон

-  E-mail;

5)  Для сохранения внесенных изменений необходимо нажать кнопку «Сохранить».

6)  Для отказа от сохранения изменений достаточно закрыть форму.

Рисунок 6.4 – Вкладка «Ответственные» (редактирование).

6.1.3 Настройка типовых атрибутов и характеристик

Типовые атрибуты и характеристики – это атрибуты и характеристики, присутствующие в энергопрофилях всех бюджетных учреждениях(предприятиях) по умолчанию.

Для настройки типовых атрибутов и характеристик энергопрофиля необходимо выполнить следующие действия:

1)  Перейти в главное меню, раздел «Энергопрофиль».

2)  Нажать левой кнопкой мыши на вкладку «Характеристики» в центральной части окна. Откроется список групп атрибутов и характеристик, которые можно добавить к энергопрофилю. Все атрибуты и характеристики объединены в группы, исходя из их назначения.

3)  Щелкнуть левой кнопкой мыши по нужной группе, в результате чего будет развернут список атрибутов и характеристик, входящих в данную группу. Все атрибуты и характеристики дополнительно можно разделить на типовые и пользовательские (нетиповые). Типовые атрибуты и характеристики нельзя удалить из списка, так как они необходимы для построения типовых и регламентированных отчетов. Пользовательские (нетиповые) атрибуты и характеристики добавляет ответственный. Таким образом, список пользовательских атрибутов у разных бюджетных учреждений(предприятий) может отличаться.

4)  Для изменения свойств атрибута или характеристики необходимо нажать на кнопку редактирования расположенную рядом с названием этого атрибута или характеристики. В открывшейся форме редактирования необходимо внести изменения в обязательные поля помеченные и применить изменения.

6.1.3.1 Добавление пользовательского (нетипового) атрибута или характеристики

Для добавления пользовательского атрибута или характеристики необходимо выполнить следующие действия:

1)  Перейти в главное меню, раздел «Энергопрофиль».

2)  Нажать левой кнопкой мыши на вкладку «Характеристики» в центральной части окна.

3)  Развернуть группу, в которую необходимо добавить требуемый атрибут или характеристику.

4)  Нажать на кнопку «Добавить атрибут», чтобы перейти к добавлению атрибута, или кнопку «Добавить характеристику», чтобы перейти к добавлению характеристики.

5)  В открывшейся форме необходимо заполнить поля помеченные . Процесс добавления атрибута описан в п. 6.1.3.2, процесс добавления характеристики описан в п. 6.1.3.3.

6.1.3.2 Добавление пользовательского (нетипового) атрибута

Для добавления атрибута, не являющегося типовым, необходимо выполнить следующие действия:

1)  Развернуть группу «Пользовательские характеристики».
