Комплексная методика определения физических и динамических характеристик реакторов РБМК-1000 (стр. 5 )

Требования к аппаратуре для измерения нейтронно-физических характеристик

Б.1 Для измерений реактивности (подкритичности) реактора должна использоваться аппаратура, позволяющая:

-  реализовать процедуру измерений в строгом соответствии с настоящей Методикой;

-  проводить обработку результатов измерений непосредственно в ходе самих измерений – on-line, а также в режиме off-line после измерений;

-  организовать регистрацию, формирование данных средствами аппаратурного обеспечения измерений, цифровую обработку данных и запись для последующего анализа, передачи заинтересованным организациям (НИКИЭТ, РНЦ КИ и ВНИИАЭС).

Б.2 Аппаратура для измерений подкритичности реактора на физических уровнях мощности должна удовлетворять следующим требованиям:

-  пределы чувствительности системы по уровню мощности от 10-7 % до 3·10-2 % Nном ;

-  динамический диапазон измерения реактивности не менее четырех декад по изменению мощности;

-  обеспечение записи процессов изменения мощности и реактивности во времени с частотой не менее 10 замеров в секунду;

-  обеспечение вычисления и регистрации положительной реактивности до 1.0 bэф и отрицательной реактивности до 15.0 bэф с погрешностью не более 10%;

-  датчики плотности потока нейтронов должны размещаться в активной зоне так, чтобы минимизировать искажения реактивности за счет влияния перемещаемых стержней СУЗ;

-  вычисление реактивности должно реализоваться с учетом полного набора делящихся нуклидов - 235U, 238U, 239Pu и 241Pu.

Б.3 Аппаратура для измерений НФХ реактора на энергетических уровнях мощности должна удовлетворять следующим требованиям:

-  пределы чувствительности системы по уровню мощности от 10-1 % до 1.3·102 % Nном ;

-  динамический диапазон измерения реактивности не менее трех декад по изменению мощности;

-  обеспечение записи процессов изменения мощности и реактивности во времени с частотой не менее 2 замеров в секунду;

-  обеспечение вычисления и регистрации положительной реактивности до 1.0 bэф и отрицательной реактивности до 15.0 bэф с погрешностью не более 10%;

-  датчики плотности потока нейтронов должны размещаться в активной зоне так, чтобы минимизировать искажения реактивности за счет влияния перемещаемых стержней СУЗ;

-  вычисление реактивности должно реализоваться с учетом полного набора делящихся нуклидов - 235U, 238U, 239Pu и 241Pu.

-  должна быть обеспечена синхронная регистрация и непрерывный контроль в ходе опыта за всем комплексом разнородных параметров, определяющих природу измеряемых НФХ. В перечень регистрируемых параметров должны, как минимум, входить:

-  при измерении эффективностей систем останова – нейтронная мощность, реактивность по ВРД и БИК.

-  при измерении aw, aj – нейтронная мощность, реактивность по ВРД и БИК, индивидуальные сигналы секций ВРД-В, давления в БС, расходы ГЦН, расходы питательной воды, мощность реактора по "Призме-М", расходы КМПЦ, температуры воды во всасывающих коллекторах, давления в напорных коллекторах, температуры питательной воды в деаэраторах, положения стержней АР, отрабатывающих возмущение и затем "взвешиваемых".

-  при измерении aс – мощность реактора по "Призме-М", оперативный запас реактивности по "Призме-М", индивидуальные сигналы секций ВРД-В, температуры воды во всасывающих коллекторах, температуры графита по секциям внутризонных термопар.

Приложение В

(обязательное)

Использование возможностей штатных средств КСКУЗ при измерении физических и динамических характеристик реакторов РБМК-1000

В.1 При создании КСКУЗ предусмотрены все необходимые средства не только для осуществления надёжного управления реактором во всех эксплуатационных режимах, защиты по нейтронным и технологическим параметрам, но и для представительного контроля и фиксации необходимых сигналов при проведении измерений НФХ как на физическом, так и на энергетическом уровнях мощности. Для этого в составе КСКУЗ имеются:

·  Двухкомплектная, многократно перекрывающаяся по диапазонам измерения совокупность детекторов нейтронного потока (как внутризонных, так и внезонных) с соответствующей вторичной аппаратурой, позволяющая контролировать мощность реактора, подкритичность, реактивность и период в переходных процессах от заглушенного состояния до номинального уровня мощности.

·  Совокупность автоматических регуляторов мощности реактора по сигналам внутризонных и внезонных детекторов нейтронного потока, с возможностью вариации количества и расположения регулирующих стержней. Специально для проведения измерений парового и быстрого мощностного коэффициентов реактивности в составе КСКУЗ предусмотрен автоматический регулятор мощности (АРВЭ) с использованием внутризонных детекторов нейтронного потока и одновременным воздействием на четыре стержня, симметрично расположенных по квадрантам активной зоны.

·  Возможность оперативного получения и регистрации одновременно с сигналами нейтронных детекторов большой совокупности надёжных, безинерционных и резервированных сигналов от датчиков технологических параметров КМПЦ и питательного узла (расходы, давления, температуры) – из подсистемы аварийной защиты реактора по технологическим параметрам (АЗРТ), входящей составной частью в КСКУЗ, а также сигналов от информационно-измерительной системы "СКАЛА-микро". Таким образом становится штатной система быстрой регистрации параметров при измерении парового, быстрого мощностного, температурного по графиту эффектов реактивности; до внедрения КСКУЗ подобные системы (щиты ЭИК, регистраторы АИС, ИИС, "Кентавр") разрабатывались как экспериментальная добавка к существующим системам СУЗ и КИП.

·  Система архивации и регистрации измеряемых параметров, позволяющая синхронно представлять и сопоставлять поведение во времени самых разнообразных аналоговых и дискретных параметров.

·  Совокупность оперативных и инженерных рабочих станций (ОРС, ИРС), позволяющих во время измерений наблюдать ход процесса, а затем проводить экспресс-анализ полученных результатов. В составе КСКУЗ на каждом энергоблоке предусмотрена специальная оперативная рабочая станция для физических измерений (ОРС-Ф), получающая все необходимые данные и имеющая штатное программное обеспечение для проведения измерения основных паспортных характеристик реактора как на физическом, так и на энергетическом уровнях мощности. Одновременно средства отображения КСКУЗ обеспечивают персонал БЩУ-О полной, наглядной и достоверной информацией об изменении технологических параметров, действующих защитах и блокировках, что позволяет осуществлять измерения надёжно и безопасно, не допуская приближения технологических параметров к эксплуатационным пределам и уставкам защит.

В.2 Использование возможностей каналов измерения КСКУЗ для измерения НФХ на физическом уровне мощности

В.2.1 В подкритическом состоянии и при выходе из подкритического состояния используются следующие каналы измерения нейтронной мощности:

В.2.1.1 Камеры деления (КД) типа КНТ-24, ранее типа КНТ-31 - в сухих гильзах четырёх специальных каналов КД на границе активной зоны с отражателем (67-47, 50-10, 30-67, 10-30). Эти камеры могут быть подключены к импульсным (счетным) каналам либо первого (1К), либо и второго (2К) комплектов подсистемы СКУЗ. Перед выходом в критсостояние производится настройка этих импульсных каналов так, чтобы начальная скорость счета КД составляла около ( 1 ÷ 1.5 )·103 имп/с. При достижении критического состояния (около 10-5 % Nном ) скорость счета возрастает до ~ 106 имп/с, что соответствует верхней границе диапазона измерения с помощью этого типа датчиков. Перед дальнейшим подъёмом мощности с камер КНТ-24 снимается высокое напряжение, а если предполагается дальнейший выход на МКУ, подвески с КНТ-24 из каналов КД извлекают.

В.2.1.2 Широкодиапазонные каналы измерения плотности потока нейтронов (ШДК) в составе второго комплекта СКУЗ (2К). Датчики этих каналов расположены в четырёх подвесках бака водяной защиты (схема Л) на трёх уровнях по высоте. На каждом из трёх уровней находится токовая камера (ТК); их сигналы суммируются. На верхнем уровне, кроме того, в каждой подвеске имеются две камеры деления с разной чувствительностью.

Высокочувствительная камера (КД1) в подкритическом состоянии реактора выдаёт импульсный сигнал в несколько имп/с; при достижении критического состояния такая камера имеет скорость счёта ~ 5·103 имп/с. В это время менее чувствительная камера деления (КД2) только начинает считать (около 10 имп/с). При дальнейшем подъёме мощности происходит плавный переход каналов ШДК с КД1 на КД2, а затем на токовые камеры (ТК). Аппаратура СКУЗ 2К выдаёт в сеть ВИ СКУЗ индивидуальные сигналы КД1, КД2 и ТК, а также вычисленный "сшитый" сигнал ШДК, для удобства пронормированный в процентах от номинальной мощности реактора.

Кроме того, при подключении камер КД типа КНТ-24 (см. п. В2.1.1) к аппаратуре СКУЗ 2К реализуется непрерывный канал контроля нейтронной мощности и реактивности по сигналам КД и ШДК, с автоматическим плавным переходом с одного типа датчиков на другой.

В.2.1.3 Наиболее уверенный контроль мощности, реактивности и распределения плотности потока нейтронов по реактору в процессе выхода в критическое состояние и дальнейшего подъёма мощности обеспечивают системы контроля подкритичности с внутриреакторными датчиками. Эти системы (СКП-К, СКПиП) подробно описаны в приложении Г.

В.2.2 Измерение подкритичности , эффектов обезвоживания, эффективности АЗ и БСМ включает ввод стержней СУЗ в критический реактор и измерения реактивности в процессе снижения мощности реактора. При этом должен быть обеспечен динамический диапазон (пропорциональность сигнала датчиков плотности потока нейтронов) не менее четырёх порядков (см. приложение Б). Поэтому после вывода реактора в критсостояние и извлечения камер КНТ-24 из каналов КД производится подъём мощности с безопасной скоростью (период ~ 100c) до уровня порядка 10-2 % от номинальной. В процессе подъёма мощности до этого уровня реактор контролируется с помощью упомянутых выше каналов ШДК, СКП-К, СКПиП, а также каналов аварийной защиты по скорости и мощности первого комплекта СКУЗ.

В.2.2.1 Каналы аварийной защиты 1К СКУЗ по скорости и мощности в пусковом диапазоне (АЗС-П, АЗМ-П) используют боковые камеры деления типа КНТ-23 (ранее КНК-15-1) с импульсным выходом. При достижении критического состояния такая камера имеет скорость счёта около 100 имп/с, а на уровне мощности около 2 10-2 % Nном приближается к своему " потолку" - около 1.5·106 имп/с. Во втором комплекте СКУЗ функции АЗС-П, АЗМ-П выполняют ШДК. В ходе подъёма мощности необходимо переключение порогов срабатывания АЗМ-П в первом комплекте СКУЗ на уровне 10-3 % Nном, а во втором - на уровнях 10-4 % Nном и 10-2 % Nном.

В.2.2.2 Начиная с уровня мощности примерно 10-3 % Nном, начинают работать токовые камеры КНК-17-1 (ранее использовались КНК-56 с бóльшей чувствительностью), расположенные по одной в четырёх подвесках БИК, снабжённых свинцовыми экранами для уменьшения гамма-фона. Камеры КНК-17-1 подключены к каналам аварийной защиты по скорости в рабочем диапазоне (АЗС-Р) первого комплекта СКУЗ; эти каналы выдают сигнал мощности в логарифмическом масштабе. Перед началом пуска камеры компенсируют до величины тока 10-10 А. Эти камеры не обеспечивают необходимого динамического диапазона при измерении эффектов реактивности, эффективности систем АЗ и БСМ на физических уровнях мощности, но могут дать дополнительную оценку исходного уровня мощности (см. прилож. Л).

В.2.2.3 Для измерения реактивности при сбросах стержней СУЗ в критический реактор от исходного уровня (1 ÷ 2)·10-2 % Nном могут быть использованы сигналы следующих каналов СКУЗ:

В первом комплекте - камеры КНТ-23 с импульсным сигналом;

Во втором комплекте - ШДК со "сшитыми" сигналами (в основном работают КД2 и КД1).

При необходимости на время измерений в реактор могут устанавливаться четыре трехкамерные подвески РБМК-15 Сб. 38 с камерами КНК-53М (Сб.242 с камерами КНК-22), располагаемые в каналах с демонтированными стержнями СУЗ, по одной на квадрант (ЗРВ перекрыты, каналы осушены). Реактивность в этом случае вычисляется по суммарному сигналу 12 камер с помощью цифрового реактиметра ЦВР-10 (ЦВР-9) с константами запаздывающих нейтронов, скорректированных в соответствии с [19]. Величина суммарного сигнала камер в критическом состоянии не должна превышать 3·10-3 А, чтобы не допустить перехода отдельных камер в режим насыщения.

Наиболее достоверным в этом диапазоне является вычисление реактивности по сигналам 12 внутриреакторных датчиков СКП-К, СКПиП, с обработкой сигнала на ОРС-Ф и/или рабочей станции отображения (РСО), входящей в комплект СКП-К и располагаемой на время измерений в помещении БЩУ-О.

Следует заметить, что расположение датчиков СКПиП вблизи каналов СУЗ со стержнями АЗ даёт возможность ощущать изменение нейтронной мощности, начиная с взвода/погружения стержней АЗ в подкритическом реакторе; однако при измерении эффективности самих стержней АЗ из критического состояния их "вес" оказывался грубо завышен. Оптимальным является расположение датчиков вблизи стержней СУЗ, которые в ходе измерений практически не перемещаются.

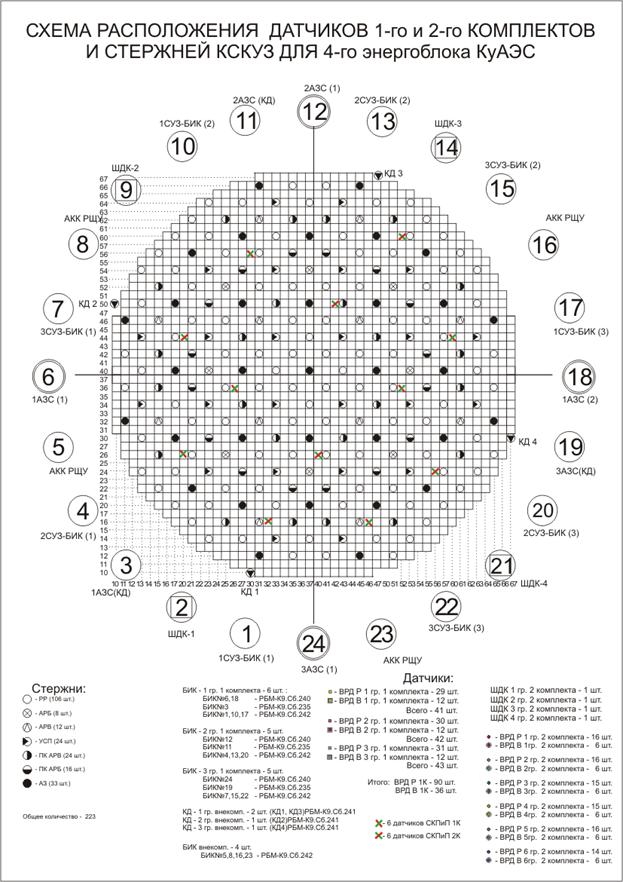

На рис. В.1 показан пример расположения датчиков СКПиП, обеспечивающего приемлемую минимизацию пространственных искажений, обусловленных близостью к перемещаемым стержням, при вычислении реактивности. Там же представлено распределение 24 подвесок БИК по функциональным каналам КСКУЗ (типичное для вторых очередей ЛАЭС и КуАЭС). Конструкция подвесок СКПиП и подводящих трасс позволяет изменять расположение датчиков в пределах 10 х 10 ячеек.

Рис. В.1. Пример расположения датчиков и стержней КСКУЗ,

включая датчики СКПиП

В.3 Использование возможностей каналов измерения КСКУЗ для измерения НФХ на энергетическом уровне мощности

В.3.1 Перед подъёмом мощности реактора выше 800 кВт (~ 2.5·10-2 % Nном) датчики СКП-К, СКПиП во избежание переоблучения извлекаются из реактора.

Подъём мощности до МКУ (0.5 ÷ 5 % Nном) осуществляется после разогрева реактора работой ГЦН до 130 ÷ 150 °С, под контролем четырёх каналов АЗС-Р с камерами КНК-17-1 (первый комплект СКУЗ) и четырёх ШДК (второй комплект СКУЗ). На МКУ сигнал КНК-17-1 составляет 0.2 ÷ 0.6 мкА, а суммарный сигнал трёх токовых камер ШДК – 0.5 ÷ 1.0 мкА.

В.3.2 Линейные каналы СКУЗ 1К включают 9 подвесок боковых ионизационных камер РБМ-К9 Сб.242, каждая с тремя камерами КНК-22 (ранее Сб.38 с камерами КНК-53м). Отрыв от гамма-фона, как правило, у этих камер происходит при мощности реактора 10-3 ÷ 10-2 % Nном, а работа в линейном диапазоне – начиная с 0.2 % Nном. При мощности от 0.5 % Nном. в работу включается автоматический регулятор мощности по боковым камерам (АРБ), который в первом комплекте работает по сигналам именно этих камер, а во втором комплекте СКУЗ – от четырёх ШДК.

На МКУ суммарный сигнал подвески БИК с тремя камерами КНК-22 составляет 1 – 1.5 мкА. При подъёме мощности до номинальной суммарный сигнал подвески БИК с тремя камерами КНК-22 достигает 120 – 150 мкА, а суммарный сигнал трёх токовых камер в подвеске ШДК находится в пределах 70 – 80 мкА. Сигналы камер 1К СКУЗ, как и сигналы ВРД, масштабированы в вольтах, так что сигнал одной подвески БИК на номинале составляет 4 – 5 В. "Сшитый" сигнал ШДК представляется в процентах от номинальной мощности.

В таблице В.1 приведены характеристики ионизационных камер, используемых в СКУЗ (вторые очереди Ленинградской и Курской АЭС).

1

Подвеска (сборка), количество	Количество в сборке и тип камер	Чувствительность (паспортная) одной камеры	Функция, рабочий диапазон мощности реактора, комплект СКУЗ
СУЗ-БИК - 9 шт. РБМ-К9.Сб.242	3 КНК-22	2,5×10 -14 А*см2*с	Контроль N, АЗ-М, БСМ-М, АР 0,5…130 % Nном - 1 комплект
АКК РЩУ - 4 шт. РБМ-К9.Сб.242	3 КНК-22	2,5×10 -14 А*см2*с	Контроль N, T, ρ на РЩУ, 10-4…150 % Nном - внекомплектные
ШДК - 4 шт. РБМ-К7.Сб.232	3 ТК + КД1,КД2 КНУ-3	ТК - 1,0×10 -14 А*см2*с КД1-1,2 см2 КД2-1,5×10-3 см2	Контроль N, T, ρ, АЗ-С, БСМ-С, АЗ-М, БСМ-М, АР, 10-8…150 % Nном - 2 комплект
АЗС-П - 3 шт. РБМ-К9.Сб.235	1 КНТ-23	1,3 см2 3,7×10-13 А*см2*с	Контроль N, T, ρ, АЗ-СП, АЗ-МП, 10-8…5×10-2 % Nном - 1 комплект
АЗС - 4 шт. РБМ-К9.Сб.240	1 КНК-17-1	1,0×10 -13 А*см2*с	Контроль N, T, ρ, АЗ-С, БСМ-С, 10-4…150 % Nном - 1 комплект
КД - 4 шт. РБМ-К9.Сб.241	1 КНТ-24	0.25 см2	Контроль N, T, ρ (2К), 10-8...10-5 % Nном - 1 или 2 комплект
СКПиП - 2 х 6 шт. РБМ-К9 Сб.245	5 КНТ-26	1,0×10 -15 А*см2*с	Контроль N, T, ρ, 10-10...10-1 % Nном - 1 и 2 комплект

В.3.3 Внутриреакторные детекторы плотности потока нейтронов (ВРД-Р, ВРД-В) при мощности реактора 0.5 – 1.5 % Nном) выдают ток порядка 10-8 А, что соответствует нижней границе их рабочего диапазона. Тем не менее суммарный сигнал ВРД-Р (с эквивалентными ВРД-В), вычисленный в стойках СУЗ-ВРД (1К), ЦОУ АЗ, ЦОУ БСМ, ЦОУ У (2К), уже является достаточно надёжным источником информации об уровне мощности и её изменениях. В аналоговой аппаратуре СКУЗ 1К мощность реактора в каждой из трёх групп представлена напряжением на выходе усилителя, суммирующего сигналы 41 – 43 ВРД. Коэффициент усиления сумматоров устанавливается таким, чтобы номинальной мощности реактора 3200 МВт(т) соответствовало напряжение 4 В.

ВРД второго (цифрового) комплекта СКУЗ разбиты на шесть групп, по числу устройств первичного преобразования (УПП), выдающих цифровые коды сигналов. Суммирование сигналов осуществляется в цифровом виде стойками ЦОУ, причём результат представляется в процентах от номинальной мощности. Каждая стойка ЦОУ вычисляет среднее по группам значение мощности реактора, которое затем обобщается (мажорируется) в концентраторах подсистемы вывода информации (ВИ СКУЗ). Для 1К обобщённое значение мощности (Nср) появляется только в концентраторах ВИ, и это значение, как и его составляющие, также масштабировано в вольтах: 4 В соответствуют 100 % Nном.

Сигналы ВРД являются наилучшим (по отсутствию пространственных искажений) источником информации для вычисления реактивности на энергетическом уровне мощности. Недостатком этого типа датчиков является малый динамический диапазон (2 – 3 декады), что ограничивает достоверные значения вычисленной реактивности величиной -4 bэф.

Недостаточный динамический диапазон при измерении эффективности стержней БСМ (r = -6...-9 bэф) является слабым звеном системы нейтронных детекторов СКУЗ (как и предыдущих СУЗ), в особенности когда сброс стержней осуществляется с исходного уровня мощности 1МВт(т). В развитие существующей СКУЗ (на блоках САЭС) предполагается для таких целей использовать подвески с КНТ-23, но в свинцовом экране и с широкодиапазонными линейным каналами измерения.

Следует избегать вычисления реактивности по мажорированным сигналам мощности. Операция мажорирования включает отбраковку сигнала, наиболее отличающегося от остальных; из-за этого выходной сигнал можен испытывать "броски", которые многократно усиливаются вычислителем реактивности. Предпочтительней использовать сигнал Nср по группе ВРД (1К) или Nср общую от стоек ЦОУ БСМ (2К).

В.4 Использование возможностей ВИ КСКУЗ при измерении НФХ

В.4.1 Подсистема вывода информации (ВИ) построена на основе распределённых децентрализованных сетей Ethernet. На большинстве энергоблоков она подразделяется на самостоятельные части: ВИ СКУЗ и ВИ АЗРТ. Каждая из частей включает по две сети данных, вспомогательную сеть, концентраторы, шлюзы, архиваторы и рабочие станции.

В.4.2 Концентраторы получают информацию от стоек СКУЗ и АЗРТ соответственно, проводят, если надо, несложную обработку и выдают пакетами в соответствующие сети данных. Шлюзы передают согласованный набор параметров в ИИС "СКАЛА-микро", а при необходимости и получают от неё нужные параметры. Архиваторы постоянно регистрируют обширный набор аналоговых и дискретных параметров с периодами от 0.06 до 10 секунд (объём заполненного архива соответствует 15 суткам работы энергоблока).

В.4.3 Рабочие станции ВИ подразделяются на оперативные (ОРС), инженерные (ИРС) и автоматизированные рабочие места (АРМ).

Функцией ОРС является отображение технологической и диагностической информации, необходимой ВИУР и ВИУБ для ведения технологического процесса, на мнемосхемах (видеокадрах), в виде графиков, в текстовом виде.

ОРС устанавливаются на щите и пульте операторов БЩУ-О.

Функцией ИРС является предоставление персоналу диагностической информации о состоянии комплекса ВИ; отображение технологической информации аналогично ОРС; предоставление инструментов для конфигурирования и настройки прикладного ПО; администрирование комплекса ВИ с возможностью санкционированного доступа к любой рабочей станции. ИРС устанавливаются на БЩУ-Н, в лабораториях СКУЗ, АЗРТ, в помещении начальника смены цеха ТАИ.

Функции АРМ аналогичны функциям ИРС, но дополнительно включают возможность управления имитацией сигналов СКУЗ (АЗРТ) при проведении комплексных испытаний; будучи установлены на БЩУ-О, АРМ допускают использование в качестве дополнительных ОРС, в том числе для персонала, проводящего измерения НФХ.

В.4.4 Одна из ОРС на БЩУ-О (оперативная станция физических измерений, ОРС-Ф) специально предназначена для автоматизированного измерения нейтронно-физических характеристик реактора.

В.4.4.1 Для обеспечения требований к аппаратуре измерения НФХ на физических уровнях мощности (п. Б.2) ОРС-Ф получает от СКП-К, СКПиП сигналы всех внутриреакторных датчиков, а также информацию, рассчитанную в этих системах, включая периоды и реактивности по группам датчиков. Кроме того, в ПО ОРС-Ф входит самостоятельная программа вычисления реактивности majorfull_ors_f, удовлетворяющая требованиям п. Б.2 и использующая сигналы всех 12 датчиков СКП. Выходная информация (нейтронная мощность, реактивность и др.) отображается на видеокадре "СКП".

В инверсную модель кинетики реактора можно интерактивно вводить интенсивность источника в подкритическом режиме, а также среднюю энерговыработку ТВС для пересчёта вкладов отдельных нуклидов в генерацию запаздывающих нейтронов. Эта функция обеспечивается программой Par_React.

В.4.4.2 Для обеспечения требований к аппаратуре измерения НФХ на энергетических уровнях мощности (п. Б.3) ОРС-Ф получает:

- от ВИ СКУЗ – сигналы общей мощности по стойкам СКУЗ 1К и 2К; сигналы разбалансов в каналах АРБ, АРВ и АРВЭ; положения всех стержней СУЗ; индивидуальные сигналы секций ВРД-В; в принципе по сети ВИ СКУЗ доступны все параметры распределённой базы данных реального времени (РБДРВ).

- от ВИ АЗРТ – сигналы расходов питательной воды (недемпфированные, демпфированные и нормированные), уровней и давлений в барабанах-сепараторах, расходов ГЦН; дискретные сигналы срабатывания, вывода и блокировок защит; согласованный набор этих сигналов от первого и второго комплектов АЗРТ передаётся в ВИ СКУЗ по сетям данных и становится доступен не только на ОРС-Ф, но и на ИРСах и АРМах;

- от ИИС "СКАЛА-микро" – сигналы расходов по половинам КМПЦ, температур воды во всасывающих коллекторах ГЦН, давлений в напорных коллекторах ГЦН, температур питательной воды в деаэраторах; мощность реактора по "Призме-М", общая и по половинам; оперативный запас реактивности по "Призме-М"; температуры графита по восьми термопарным сборкам в трёх уровнях по высоте; средние энерговыработки по типам ТВС и по всем ТВС; количество ТВС, ДП, столбов воды по половинам реактора.

Параметры "СКАЛЫ-микро" по согласованному перечню выдаются стойками ШСР, входящими в состав ИИС, через оптоволоконную линию связи в шлюзы ВИ СКУЗ, которые рассылают эти параметры по сетям ВИ СКУЗ, в том числе и на ОРС-Ф. Поскольку упомянутые параметры в основном необходимы для формирования исходного состояния перед началом опытов, то при отсутствии оптоволоконной связи между ИИС и ВИ СКУЗ (1 блок ЛАЭС) эти данные могут быть перенесены на ОРС-Ф с помощью внешнего носителя.

В.4.4.3 Комплекс прикладного программного обеспечения ОРС-Ф обеспечивает выполнение перечисленных ниже конечных функций (основная часть функций выполняется на ОРС-Ф, некоторые - на других станциях):

- Приём данных от СКП-К, СКПиП, через ВИ СКУЗ или непосредственно на ОРС-Ф по последовательному интерфейсу (обеспечивается программами комплекса КРОСС rbdrv или receiver соответственно).

- Приём данных от ИИС "СКАЛА-микро" по согласованному формату (обеспечивается на шлюзах ВИ СКУЗ программой комплекса КРОСС ipxreceive).

- Прием данных от ВИ АЗРТ по вспомогательной сети (обеспечивается на ОРС-Ф программой комплекса КРОСС rbdrv).

- вычисление реактивности по сигналам датчиков СКП-К, СКПиП (обеспечивается на ОРС-Ф программами majorfull_ors_f, Par_React).

- Визуальный контроль ВИУБа за расходами питательной воды и соответствующими уставками защит во время возмущений по Gпв (обеспечивается программой viub на ОРС АЗРТ с монитором на щите оператора).

- Визуальный контроль за существенными параметрами и запись данных в файлы регистрации для персонала ОЯБиН при проведении измерения парового и мощностного коэффициентов реактивности реактора (обеспечивается программой orsf_reg на ОРС-Ф).

- Отбор состояний реактора в ходе опытов и запуск программ для определения aj, aw (обеспечивается программой alfafimetr на ОРС-Ф).

- Обработка данных измерений для определения парового коэффициента реактивности (обеспечивается программой ТРАКТ на ОРС-Ф).

- Обработка данных измерений для определения быстрого мощностного коэффициента реактивности (обеспечивается программой РЕЛЬС на ОРС-Ф ).

В.4.4.4 Архивация поведения параметров энергоблока во времени производится как в КСКУЗ (серверы архивации ВИ СКУЗ и ВИ АЗРТ), так и в ИИС "СКАЛА-микро" (стойки ДРЕГ-Ц). Материалы этих архивов могут быть использованы при обработке и анализе результатов измерений НФХ. Преимуществом архива ДРЕГ-Ц является полнота набора (все измеряемые параметры энергоблока, включая аналоговые параметры СКУЗ, АЗРТ и УСБ-Т). В то же время преимуществом архивов КСКУЗ является более детальное представление поведения параметров во времени (через 60 или 120 мс), а также бóльший объём дискретных и диагностических сигналов. Следует иметь в виду, что архивация в ДРЕГ-Ц осуществляется по аппертурному типу, то есть новое значение параметра запоминается только после его изменения на заданную величину: поэтому график сигнала может иметь "рваный" характер.

Самый полный набор параметров энергоблока для проведения статических расчётов по определению НФХ реактора даёт копия базы данных ИИС "СКАЛА-микро". На каждом энергоблоке такие копии в реальном времени передаются в общестанционную сеть, а оттуда - в Кризисный центр ОАО "Концерн Росэнергоатом". При нормальной работе аппаратуры и персонала специалисты НИКИЭТ, ВНИИАЭС и РНЦ КИ имеют возможность на своих рабочих местах получать копии БД "СКАЛЫ-микро" с задержкой не более 3 часов.

В.4.4.5 На ОРС-Ф регистрацию параметров в ходе измерений НФХ осуществляет программа orsf_reg.

Программа после запуска образует на экране видеокадр, на который выводятся в виде графиков и цифровых значений следующие параметры:

- суммарные расходы питательной воды на левую и правую сторону по недемпфированным сигналам датчиков;

- уровни в барабанах-сепараторах (б-с) левой и правой стороны;

- давления в б-с левой и правой стороны с учетом поправки;

- мощность по ВРД левой, правой стороны и общая мощность реактора; для получения сигнала мощности в мегаваттах аналоговый сигнал Nср в вольтах (1К) или процентах (2К) перед началом измерений масштабируется с использованием вычисленной в ИИС мощности реактора по "Призме-М"; в течение опыта коэффициент масштабирования не меняется;

- среднее положение стержней АРВЭ (АРБ, АРВ), участвующих в компенсации введённого возмущения;

- разбаланс в канале работающего АРВЭ (или средний разбаланс работающих каналов АРБ, АРВ).

В нижней части экрана выводятся практически все измеряемые параметры, в том числе параметры ИИС "СКАЛА-микро"), а также индицируется текущая конфигурация.

При запуске программы текущее значение Gпв принимается за исходное. Перед началом опытов следует заново установить текущее значение Gпв за исходное нажатием клавиши F10 (физически на клавиатуре или щелчком мыши на изображении клавиши в нижней части видеокадра). При этом автоматически происходит выбор одного из вариантов шкалы Gпв, обеспечивающего наилучшее представление параметров.

При нажатии клавиши Home в директории /home/alfafi открывается новый файл регистрации, у которого расширение - всегда rgg , а имя соответствует дате и времени нажатия клавиши, например: .rgg .
