Ÿ Сервер сообщений (MS) осуществляет связь между распределенными в системе R/3 диспетчерами и поэтому является необходимым условием при использовании нескольких параллельно работающих серверов приложений.
Ÿ Шлюзовый сервер (GW) обеспечивает связь между системами R/3, R/2 и внешними прикладными системами.
Ÿ Диалог: каждому диспетчеру необходимо как минимум два диалоговых рабочих процесса.
Ÿ Спул: как минимум один РП для каждой системы R/3 (допустимо более одного для каждого диспетчера).
Ÿ Обновление: как минимум один РП для каждой системы R/3 (допустимо более одного для каждого диспетчера).
Ÿ Фоновая обработка: как минимум один РП для каждой системы R/3 (допустимо более одного для каждого диспетчера).
Ÿ Постановка в очередь: для каждой системы необходим только один РП обработки очередей.
5.9

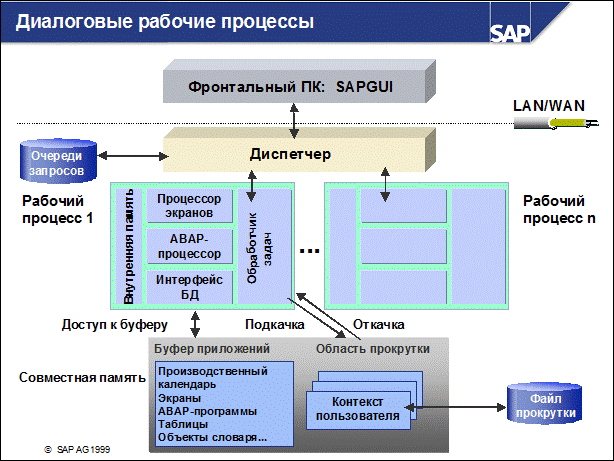

n В обработке диалоговых запросов на уровне прикладной области участвуют следующие компоненты::
Ÿ диспетчер;
Ÿ очереди рабочих процессов (управляемые диспетчером) для входящих запросов;
Ÿ один из диалоговых рабочих процессов;
Ÿ буферы совместной памяти, а также, возможно, файл прокрутки.
n Обработчик задач координирует работу внутри диалогового рабочего процесса. Он активизирует процессор экранов или Программирование в ABAP: (первый из которых управляет логикой последовательности экранов, а другой обработкой ABAP-операторов), а также осуществляет подкачку и откачку контекста пользователя.
n Система управления памятью различна для областей оперативной памяти, доступных только определенному рабочему процессу, и для областей памяти, которые могут использоваться всеми рабочими процессами. Область памяти, используемая только определенным рабочим процессом, сохраняет данные, специфичные для сеанса, которые должны храниться дольше, чем длится шаг работы. Эти данные становятся автоматически доступными для процесса в начале шага диалога (развертка) и сохраняются при завершении этого шага диалога (свертка). Эти данные характеризуют пользователя (являются контекстом пользователя), т. е. определяют его полномочия, административную информацию и дополнительные данные для диалогового процессора и ABAP-процессора. В этой области памяти также содержатся данные, собираемые системой при обработке шагов диалога в ходе выполнения транзакции (см. слайд, представленный ниже). Для всех процессов, обрабатываемых в совместной памяти, существуют также дополнительные области памяти, включая области для буферов производственного календаря, экранов, таблиц и программ.
5.10
n Бизнес-транзакции являются ориентированными на функции единицами обработки, которые вносят непротиворечивые изменения в базу данных, имеющие отношение к хозяйственной операции. Типичными примерами являются проводки по кредиту и дебету, которые имеют смысл только в том случае, если выполняются совместно, или создание заказа и резервирование соответствующего материaла.
n Таким образом, SAP-транзакция рассматривается как ряд согласованных, взаимосвязанных шагов диалога. Шаг диалога пользователя представлен экраном (или ДИНПРО, (динамическая программа) = маска и логика выполнения).

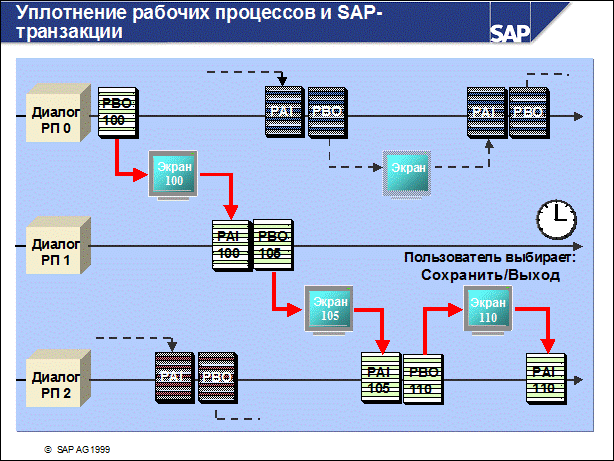

n При диалоговой обработке одна транзакция может использовать несколько диалоговых рабочих процессов. Асинхронное обновление используется для обработки части диалога транзакции и соответствующего обновления базы данных в разных рабочих процессах и, возможно, даже на разных хостах.
n В системе R/3 шаг диалога начинается с обработки данных, введенных пользователем (обработка после ввода (Processes After Input, PAI), и с обработки и посылки следующей маски экрана (обработка перед выводом (Processes Before Output, PBO)); система затем получает следующий экран, обработанный пользователем, и еще раз анализирует и обрабатывает данные ввода на этом экране. Шаги диалога для пользователя и системы выполняются асинхронно. Для системы шаг диалога обычно состоит из двух частей: PBO - и PAI-модулей.
5.11

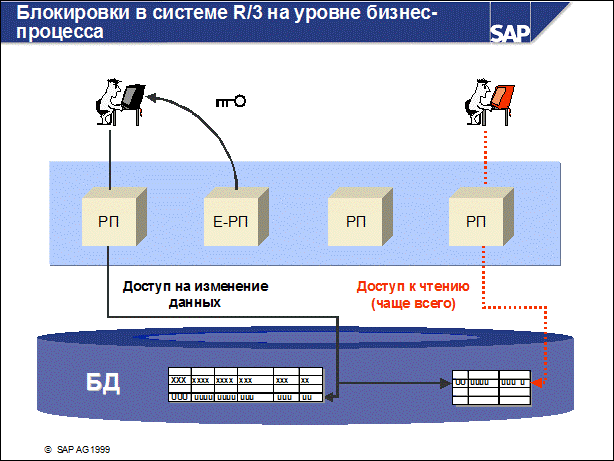

n Механизмов блокирования в современных СУРБД обычно недостаточно для обработки объектов коммерческих данных (таких, как заказы клиента), которые влияют на несколько таблиц базы данных. Для координации нескольких приложений, одновременно обрабатывающих один и тот же бизнес-объект, система R/3 предоставляет свое собственное управление блокировками, контролируемыми рабочим процессом обработки очередей.
n Чтобы в системе могли выполниться запросы на блокировку необходимо сначала определить в ABAP-словаре объект блокирования. Объект блокирования содержит таблицы, записи которых должны быть заблокированы. Объект блокирования состоит из первичной таблицы. С помощью отношений по внешнему ключу можно также определить дополнительные вторичные таблицы (имя определяемого пользователем объекта блокирования должно начинаться с "EY" или с "EZ").
n Для объекта блокирования можно указать режим блокирования ("S" - совместная блокировка или "E" - монопольная блокировка). Монопольную блокировку (режим "E") можно установить только в том случае, если никакой другой пользователь уже не установил блокировку для записи данных. Этот же пользователь может запросить дополнительную блокировку "E" или "S" в последовательности вызовов программ.
n Если объект блокирования активирован, система генерирует функциональные модули ENQUEUE и DEQUEUE. Эти функциональные модули называются ENQUEUE_<имя объекта> и DEQUEUE_<имя объекта> и используются в АВАР-кодировке для блокирования и разблокирования данных.
5.12

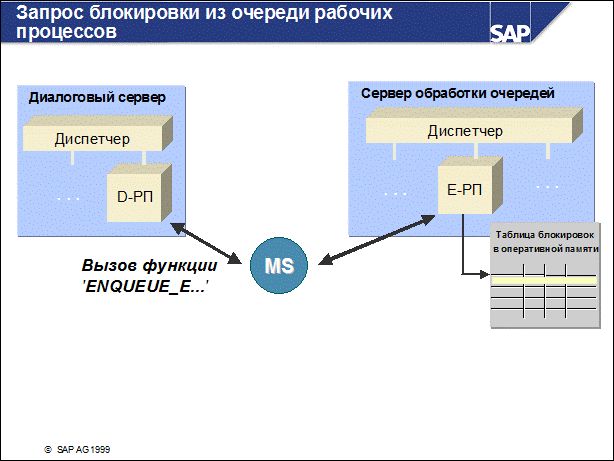

n При запросе на блокировку в системе выполняется проверка, не противоречит ли запрошенная блокировка существующим записям в таблице блокировок. При обнаружении такой ситуации запрос на блокировку отклоняется. После чего прикладная программа информирует пользователя о том, что в настоящий момент операция не может быть выполнена. Например, будет выведено сообщение "Данные в настоящее время используются. Изменение не возможно".
n Управление блокировками (постановкой в очередь) осуществляется рабочим процессом обработки очередей, использующем таблицу блокировок. Таблица блокировок храниться в оперативной памяти сервера, на котором выполняется РП обработки очередей. Если диалоговый рабочий процесс и рабочий процесс обработки очередей выполняются на разных серверах, связь между ними осуществляется через сервер сообщений.
n Блокировки, установленные прикладной программой, сбрасываются либо самой прикладной программой, либо специальной программой обновления (во второй части SAP-LUW; см. слайд, представленный ниже).
5.13
n Транзакция соответствует логической единице обработки (LUW).
n В связи с тем, что существующие системы баз данных не поддерживают выполнение транзакций, общих для всех процессов, необходимо различать элементарные шаги обработки (LUW) в системе R/3 и эти же шаги в системе базы данных (SAP-LUW/DB-LUW). DB-LUW либо полностью выполняется, либо обновление данных не происходит (выполняется откат). DB - LUW перемещает базу данных из одного согласованного состояния в другое. Это означает, что данные должны быть логическими и корректными, как до, так и поле LUW; это справедливо, как для DB - LUW, так и SAP - LUW.
n Начало SAP-транзакции является также и началом SAP-LUW. Логические единицы обработки (SAP-LUW) завершаются выполнением ABAP-оператора "COMMIT WORK" либо завершением соответствующего асинхронного обновления (вторая часть SAP-LUW). Как было описано выше, каждый шаг диалога в SAP-LUW обрабатывается одним рабочим процессом, как и в случае с DB-LUW. Каждое изменение в базе данных выполняется в своем собственном DB-LUW.

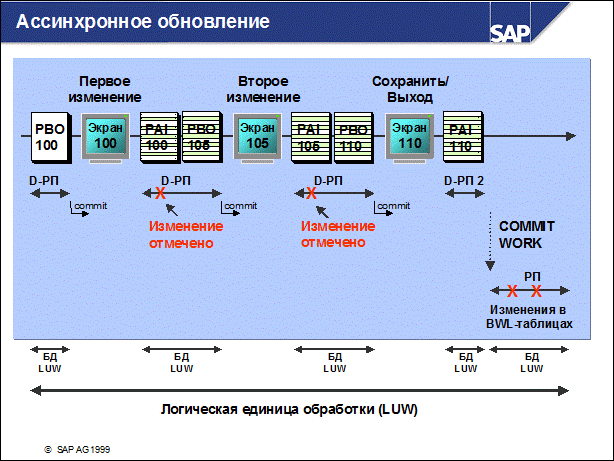

n Асинхронное обновление, обычно используемое в SAP - LUW, позволяет системе временно накопить изменения, выполненные пользователем, а затем при завершении фазы диалога (во второй части SAP - LUW) внести изменения в базу данных посредством отдельного рабочего процесса обновления. Для обеспечения непротиворечивости данных итоговое изменение базы данных (включающее в себя каждое "изменение шага диалога") выполняется только в одном заключительном DB - LUW.
5.14

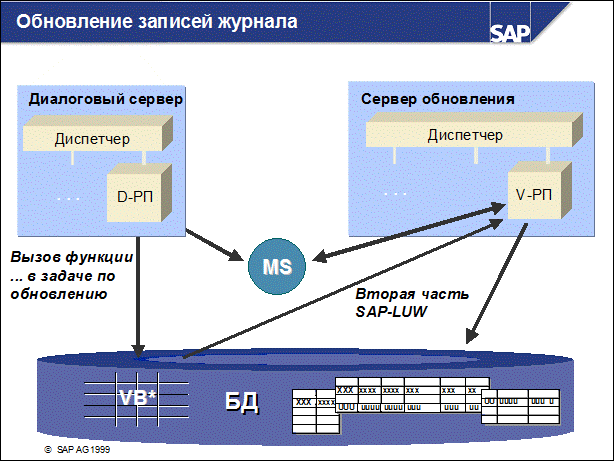

n Если при асинхронном обновлении обрабатывается ABAP-ключевое слово CALL FUNCTION “…” IN UPDATE TASK, данные изменений сохраняются как записи журнала во временных таблицах VB*. В этих системных таблицах хранятся изменения данных, выполненные пользователем на протяжении SAP-транзакции. Запись журнала содержит имена запускаемых стандартных программ обновления, а также все данные, необходимые для выполнения изменений в базе данных.
n Само обновление инициируется ABAP-оператором COMMIT WORK, который задан в последнем шаге диалога SAP-транзакции. Блокировки, установленные прикладной программой посредством рабочего процесса обработки очередей (Е-РП), передаются рабочему процессу обновления. Если во время фазы диалога пользователь отменяет SAP-транзакцию или транзакция была прервана по какой-либо другой причине, выполнение изменений в базе данных отменяется. Во второй части SAP-LUW рабочий процесс обновления (V-РП) считывает из таблиц VB* записи журнала и обновляет соответствующие прикладные таблицы в базе данных R/3 в соответствии с изменениями, буферизированными в таблицах VB*.
n Во время обновления пользователь не может в диалоговом режиме исправить ошибки. Вместо этого система завершает обработку текущих компонентов обновления. Пользователи автоматически извещаются экспресс-почтой о времени завершения обновления. После чего администратор может проанализировать причину прекращения обновления и исправить ошибку (см. раздел "Администрирование").
5.15

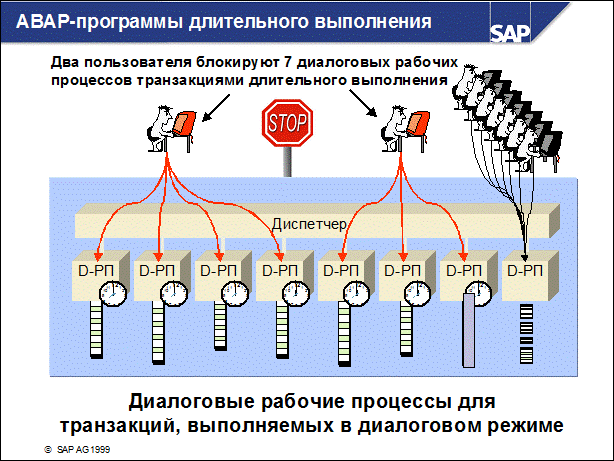

n Загрузка диалоговых рабочих процессов не должна осуществляться с использованием шагов диалога длительного выполнения, т. к. тогда эти рабочие процессы будут недоступны другим пользователям. Оставшимся диалоговым рабочим процессам придется обрабатывать намного большее количество пользователей, что скажется на значительном снижении времени реакции системы.
n Это и является причиной использования параметра rdisp/max_wprun_time (значение по умолчанию 300 сек), который устанавливает максимальное время шага диалога, разрешенное для нахождения в диалоговом рабочем процессе. Если это время превышено более чем вдвое, шаг диалога прерывается и запущенная транзакция завершается с ошибкой. Это позволяет администратору гарантировать то, что операции, требующего длительного времени выполнения, будут выполняться пользователями только в фоновых рабочих процессах, которые определены для таких типов операций.
5.16

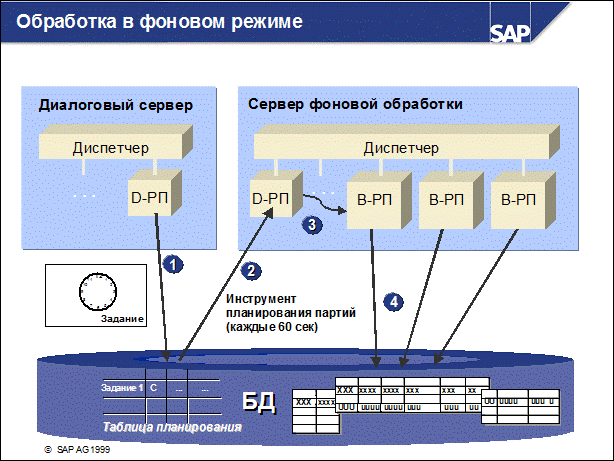

n Фоновые рабочие процессы предназначены для периодических заданий, таких как реорганизация данных или автоматический перенос данных из внешней системы в систему R/3.
n Фоновая обработка планируется в виде заданий. Каждое задание состоит из одного или нескольких шагов (ABAP-отчетов, внешних программ или вызовов других операционных систем), которые обрабатываются в последовательном порядке. Можно также устанавливать приоритеты (от "С" до "A"), чтобы присвоить приоритет определенным заданиям.
n Обычно обработка задания не начинается сразу же. Вместо этого при планировании задания пользователь определяет время запуска. Иногда может оказаться необходимым запускать задания периодически, например, выполнять задания по управлению системой с фиксированной периодичностью. С помощью программы SAPEVT пользователь может инициировать запуск заданий на уровне операционной системы.
n Планировщик фоновых заданий отвечает за автоматический запуск задания в обозначенное время. Этот планировщик является ABAP-программой, которая регулярно обращается к таблице планирования с целью поиска заданий, которые должны быть выполнены, и которая отвечает за их выполнение (время по умолчанию для параметра RDISP/BTCTIME - 60 сек).
5.17

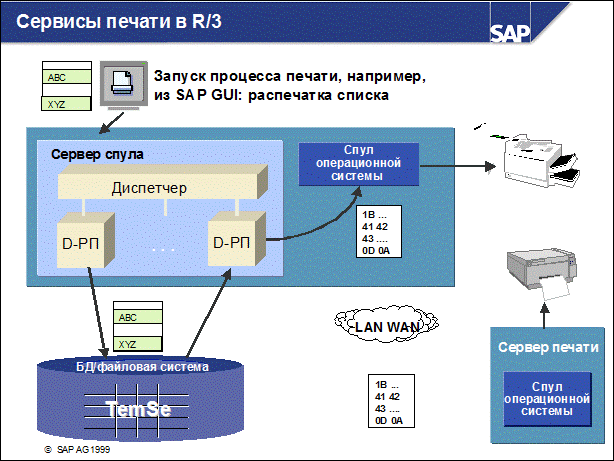

n Под спулингом (spooling) подразумевается буферизованная передача данных на такие устройства вывода, как принтеры, факсимильные аппараты и др. В распределенных системах для такого вывода необходимо администрирование сети.
n Механизм спула системы R/3 обеспечивает запросы на печать к принтерам и внешним спулерам как в локальной сети, так и по сети WAN. Этот механизм взаимодействует с локальными системами спула, размещенными на каждом сервере.
n Запросы в спул генерируются в диалоговом режиме или во время фоновой обработки, а затем вместе с параметрами принтера и форматом печати помещаются в базу данных спула. Сами же данные хранятся в базе данных TemSe (TEMporary SEquential object - временный промежуточный объект).
n Когда данные необходимо вывести печать, для запроса в спул создается запрос на печать. Этот запрос на печать обрабатывается рабочим процессом спула (S-РП).
n После того, как рабочий процесс спула отформатировал данные для вывода на печать, он возвращает запрос на печать спулеру операционной системы.
n Спул операционной системы управляет очередью ожидания и обеспечивает передачу необходимых данных на соответствующее устройство вывода.
5.18

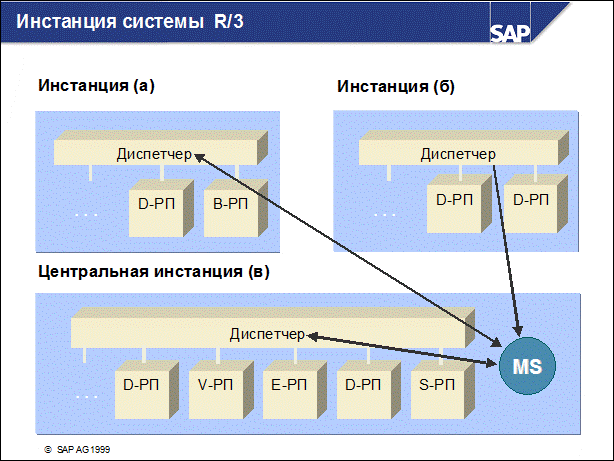

n Инстанция это административная единица, объединяющая компоненты системы Базис R/3 предоставляют один или несколько сервисов. Сервисы, предоставляемые инстанцией, запускаются и останавливаются одновременно. Для установки параметров всех компонентов инстанции используйте общий профиль инстанции.
n Центральная система R/3 состоит из одной инстанции, которая предоставляет все необходимые сервисы системы R/3.
n Каждая инстанция имеет свои собственные буферные области.
n На примере показана установка дополнительного диалогового сервера (а) и сервера фоновой обработки (б). Эти инстанции, предоставляющие определенные сервисы, обычно выполняются на отдельных серверах, но при необходимости могут выполняться на одном и том же сервере.
n Сервер сообщений предоставляет серверам приложений центральный сервис сообщений для внутренней связи (например, запуск обновления, запрос и удаление блокировки, запуск запросов на фоновую обработку).
n Диспетчеры отдельных серверов приложений взаимодействуют через сервер сообщений, который инсталлирован в каждой системе R/3 (это задается в файлах профилей системы R/3).
n С помощью сервера сообщений серверы презентации могут также регистрироваться на сервере приложения. Это означает, что можно использовать БД производительности сервера сообщений для автоматического выравнивания нагрузки (динамического распределения пользователей).
5.19
5.20Раздел: Ядро системы (упражнения)
| Раздел: Ядро системы Тема: Архитектура базисной SAP-системы |
| После выполнения данных упражнений слушатели смогут: · проанализировать архитектуру базисной SAP-системы с использованием различных транзакций; · использовать функции системы в диалоговом и фоновом режимах. |
| Сценарий для данного раздела отсутствует |
1-1 Обзор системы.
Ответьте на следующие вопросы, используя транзакции SM50, SM51, SM04 и RZ02:
1-1-1 Какой задействован сервер приложений?
1-1-2 Какие виды рабочих процессов существуют в системе?
1-1-3 Сколько диалоговых рабочих процессов используется в системе?
1-1-4 Сколько пользователей на данный момент зарегистрировано в системе?
1-1-5 Сколько на данный момент открыто сеансов?
1-1-6 Где можно определить, какой задействован сервер приложений или сервер сообщений?
1-2 Работа в диалоговом режиме: выполнение задания.
1-2-1 Запустите отчет RSPFPAR в диалоговом режиме.
Рекомендация: выберите Система ® Услуги ® Система отчетов (транзакция SA38). Введите программу RSPFPAR, этот отчет покажет профильные параметры, используемые в системе. Выберите Выполнить (F8). На появившемся экране выберите параметры, указав rdisp* и снова повторите команду Выполнить. Какую информацию предоставляет параметр rdisp/mhost?
1-2-2 Дополнительное упражнение: создайте вариант отчета RSPFPAR. Для этого выберите Перейти к ® Вариант (F7). На появившемся экране введите название варианта и выберите Создать. Ограничьте ракурс для отображения только параметров rdisp* (как в п. 1-2-1). Выберите Атрибуты и введите краткое описание варианта. Чтобы сохранить в системе вариант выберите Сохранить.
1-2-3 Выполните отчет, используя созданный в п. 1-2-2 вариант или вариант, который предоставит инструктор. Что изменилось?
1-3 Работа в диалоговом режиме: планирование заданий.
1-3-1 В диалоговом режиме выполните отчет RSPFPAR, используя созданный в п. 1-2-2 вариант или вариант, который предоставит инструктор.
Рекомендация: выберите Фоновый режим. На появившемся экране введите вариант отчета RSPFPAR и выберите Выполнить немедленно. Что произошло?
1-3-2 Ознакомьтесь с подробными данными по фоновому заданию. Рекомендация: выберите Система ® Услуги ® Задания ® Обзор заданий (транзакция SA38). На появившемся экране выберите Выполнить (F8). Выберите задание и просмотрите список спула, созданный при выполнении отчета.
1-3-3 Дополнительное упражнение: повторите последовательность шагов, описанную в п. 1-3-1, но на этот раз запланируйте выполнение задания. Выберите время начала через пять минут от текущего времени. Как выглядит экран обзора заданий?
5.21Раздел: Ядро системы (ответы)
| Раздел: Ядро системы Тема: Архитектура базисной SAP-системы |
1-1 Обзор системы.
1-1-1 Вызовите транзакцию и определите имя инстанции (столбец Сервер).
1-1-2 При выполнении транзакции SM51 просмотрите список видов рабочих процессов (столбец Виды). Чтобы ответить на этот вопрос можно также использовать транзакцию SM50. Транзакция SM50 предоставляет подробную информацию по рабочему процессу.
1-1-3 Чтобы определить количество диалоговых рабочих процессов, используйте транзакцию SM50 (подсчитайте количество отображенных рабочих процессов).
1-1-4 Для вызова экрана обзора пользователей используйте транзакцию SM04.
1-1-5 Чтобы определить количество используемых сеансов, выполните транзакцию SM04 (столбец Сеансы).
1-2 Обработка в диалоговом режиме: выполнение заданий.
1-2-1 Чтобы выполнить эту процедуру ознакомьтесь с описанием для упражнения. Параметр rdisp/mshost указывает на то, какой задействован сервер (сервер приложений).Чтобы выполнить эту процедуру ознакомьтесь с описанием для упражнения. При диалоговой обработке с использованием варианта экран выбора уже содержит данные варианта.
1-3 Фоновая обработка: планирование заданий.
1-3-1 Чтобы выполнить эту процедуру ознакомьтесь с описанием для упражнения. В строке статусов появится сообщение, указывающее на то, что отчет RSPFPAR был запущен в качестве фонового задания.
1-3-2 Чтобы выполнить эту процедуру ознакомьтесь с описанием для упражнения. В списке спула можно просмотреть обзор профильных параметров rdisp*.
1-3-3 Чтобы выполнить эту процедуру ознакомьтесь с описанием для упражнения. Если в течении этих пяти минут выполнить транзакцию SM37 (обзор заданий), можно просмотреть свое задание, которому присвоен статус “Деблокировано”.
6
6.2
6.3

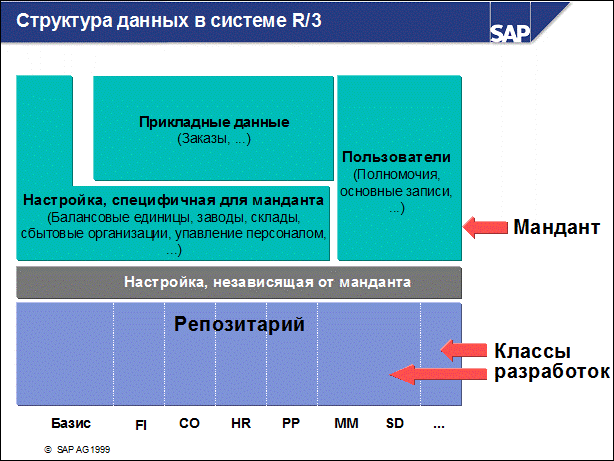

n Система R/3 содержит различные типы данных.
n Доступ к некоторым данным можно получить только из определенного манданта, например, к прикладным данным (документы, основные записи материалов и т. д.) и большинству данных предварительной пользовательской настройки. Пользовательская настройка используется для определения организационной структуры пользователя, например, для определения каналов сбыта, балансовых единиц и установки для SAР-транзакций параметров, специфичных для клиента.
n Данные, специфичные для клиента, тесно взаимосвязаны. При вводе прикладные данные проверяются на соответствие предварительным пользовательским настройкам, определенным для манданта. При обнаружении каких-либо несоответствий ввод данных прекращается. В следствие этого прикладные данные актуальны только для своей собственной среды настройки.
n В дополнении к предварительным пользовательским настройкам в системе R/3 существуют и другие настройки, которые устанавливаются один раз и являются действительными для всех мандантов. Такими предварительными пользовательским настройками, независящими от манданта, являются, например, настройки принтера.
n Репозитарий также является независящим от манданта объектом. Он содержит все объекты АВАР-словаря (таблицы, элементы данных и домены), а также ABAP-программы, меню, экраны и т. п.
n В связи с тем, что эти объекты не зависят от манданта, АВАР-отчет, созданный в одном из мандантов, сразу становится доступным для выполнения в другом манданте.
6.4

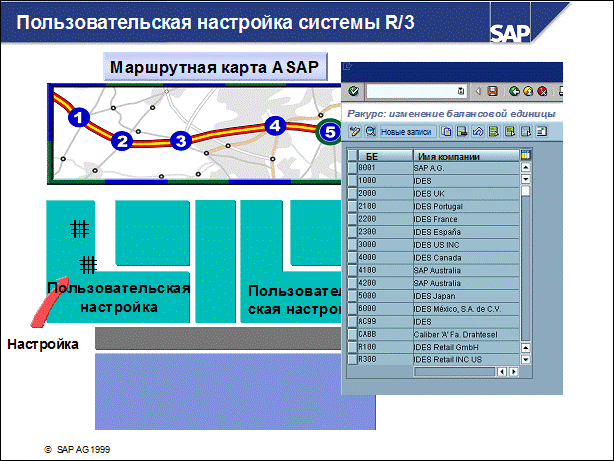

n В дополнение к различным типам данных в системе R/3 существуют также разные виды изменений и адаптаций.
n Так как система R/3 представляет собой стандартное программное обеспечение, ее необходимо адаптировать к индивидуальным требованиям каждой компании, в которой используется эта система. Такая процедура адаптации называется пользовательской настройкой, которая включает в себя как зависимые, так и независимые от манданта данные, представленные на слайде. После смены версии может также понадобиться выполнить небольшой объем работ, связанный с пользовательской настройкой.
n Разработка и тестирование данных пользовательской настройки осуществляется в манданте, отличном от того, который будет использован в продуктивной эксплуатации. Это означает, что при внедрении R/3 потребуется использовать несколько мандантов. Данные пользовательской настройки обрабатываются и тестируются в одном манданте. При больших инсталляциях может оказаться целесообразным объединение и тестирование подпроектов настройки в дополнительном манданте. Продуктивная эксплуатация осуществляется с использованием своего собственного манданта.
6.5

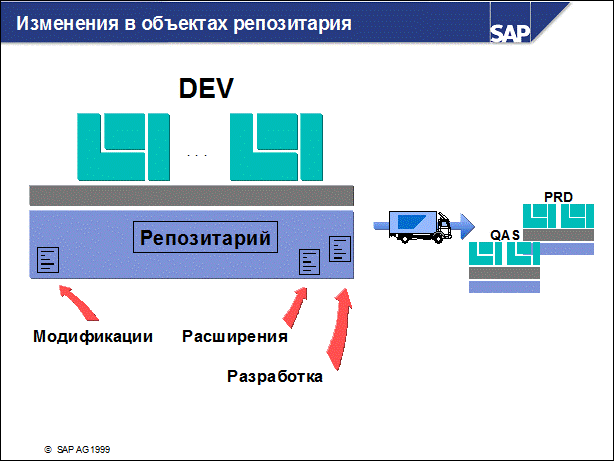

n В отличие от пользовательской настройки репозитарий не нуждается в каких-либо изменениях или расширениях при внедрении системы R/3.
Ÿ Клиенты могут добавлять в репозитарий свои собственные разработки.
Ÿ Модификации клиента или расширения (объекты клиента, включенные в стандартную поставку SAP-системы) вносят изменения в репозитарий. В стандартной поставке системы SAP предоставляет интерфейсы для этих расширений.
Ÿ Модификации изменяют такие объекты SAP, как отчеты и определители таблиц. Репозитарий поставляемый SAP не только расширен, но и изменен. Именно поэтому модификации должны быть откорректированы в соответствии с новым репозитарием, инсталлированным в ходе последней смены версии R/3. Процедура корректировки может занять некоторое время.
n Распределяется ли этот мандант и любые другие манданты в системе R/3 прежде всего зависит от того, необходимо ли выполнять какие-либо изменения в репозитарии.
n Если это должно иметь место, продуктивная среда и среда разработок должны бать разделены между собой в системе R/3. В противном случае ABAP-программы, созданные в манданте разработок, которые еще не были протестированы, будет автоматически доступны в продуктивном манданте. Это может стать большой проблемой в отношении безопасности и производительности системы.
n Если в репозитарий необходимо внести изменения, мы рекомендуем использовать две (а лучше даже три) системы R/3. Третья система R/3 может использоваться для тестирования и обеспечения качества.
6.6

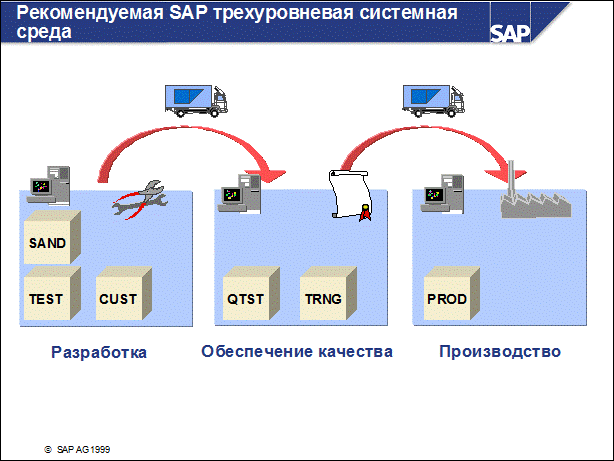

n Для обеспечения согласованности и непротиворечивости системы рекомендуется установить системную среду, состоящую из трех систем. Эти три системы включают в себя "продуктивные" манданты (для разработки, настройки и производственной эксплуатацииа) и любые другие необходимые манданты (для обучения, тестовый мандант и др.).
n Трехсистемная среда поддерживает следующую рекомендуемую процедуру:
Ÿ разработка программ, специфичных для клиента, а также выполнение необходимых пользовательских настроек осуществляется в системе разработок;
Ÿ все предварительные пользовательские настройки, а также изменения репозитария (разработки, корректуры или модификации) переносятся в систему обеспечения качеством;
Ÿ все объекты и настройки, импортированные в тестовую систему, могут быть затем перенесены в одну или несколько продуктивных систем.
n Трехсистемная среда позволяет также тестировать смены версии и помогает минимизировать время простоя во время смены версии продуктивной системы.
n Системы внутри системной среды должны иметь уникальные трехзначные имена.
6.7

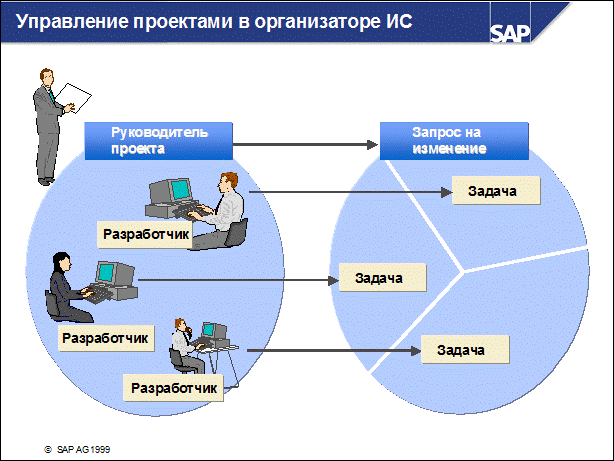

n С началом нового проекта разработок, руководитель проекта создает запрос на изменение и назначает членов проектной группы для выполнения этого проекта. Организатор инструментальных средств присваивает запросу на изменение номер проекта с использованием соглашения по присвоению имен <имя системы> K9<номер запроса> (например, C11K900001).
n Затем Организатор ИС создает задачу для каждого члена группы. Каждый раз, когда запросу на изменение участником группы присваивается объект репозитария, этот объект входит в задачу данного участника проектной группы. Таким образом, по завершении проекта задача содержит все объекты, над которыми работал участник группы.
n При завершении своей части проекта разработок каждый участник проектной группы деблокирует свою задачу. После чего объекты задачи передаются в запрос на изменение. После деблокирования всеми участниками группы своих задач руководитель проекта может деблокировать запрос на изменение. Запрос на изменение объединяет все объекты репозитария, которые были созданы или изменены в ходе проекта разработок.
6.8
n Объекты репозитария создаются и редактируются посредством ABAP-инструментальных средств.
n При редактировании объектов репозитария можно непосредственно вызвать ABAP-инструментальные средства, а затем выбрать соответствующий объект репозитария, либо при просмотре объектов репозитария напрямую перейти к инструментальным средствам.
n Браузер репозитария предоставляет доступ к объектам репозитария.

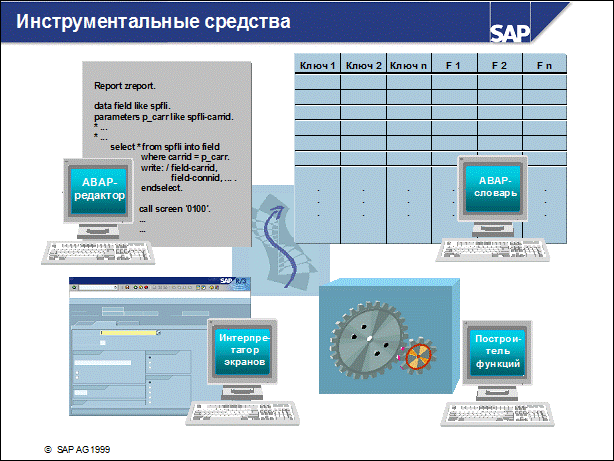

n ABAP-инструментальные средства содержат все инструменты для поддержки полного цикла разработки ПО.
n С помощью ABAP-инструментальных средств разработчики могут без каких-либо проблем создавать приложения клиент/сервер при этом нет необходимости рассматривать вопросы связи и дистрибуции.
6.9
n Центральным компонентом ABAP-инструментальных средств является ABAP-словарь. Он содержит как организационно-экономические, так и технические определения и описания SAP-данных. ABAP и интерпретаторы экранов непрерывно осуществляют доступ к хранилищу данных словаря.
n Кроме прочих объектов, АВАР-словарь содержит таблицы, ракурсы, объекты блокирования, справки F1 и F4.
n Каждая система базы данных также имеет свой собственный словарь. Однако в отношении последующего материала, ссылка будет выполняться исключительно на словарь данных R/3.
6.10

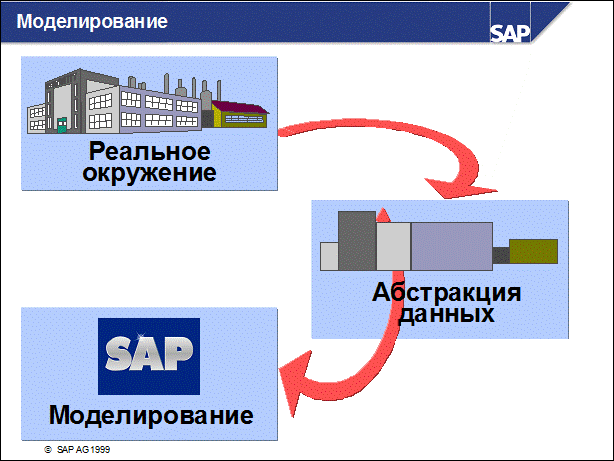

n Уровень сложности, с которым может справиться один человек или группа людей, ограничен. Вот почему соответствующие хозяйственные процессы абстрагированы от реального окружения. Вся малозначащая информация во внимание не принимается.
n Модели позволяют свести уровень сложности системы до уровня составляющих ее наиболее важных компонентов. При составлении модели сам пользователь определяет, что является "важным" и "релевантным". Моделирование позволяет создавать новые, более сложные системы и решать более сложные и актуальные проблемы.
n Предметом моделирования является та часть реального окружения, которая имеет отношение к хозяйственной деятельности.
n Модели SAP-приложений документируют бизнес-процессы и их взаимосвязь в приложениях R/3. Они позволяют организовать пользователю в своем прикладном программном обеспечении наиболее высокую степень прозрачности и полноты. Стрктуры бизнесс-объектов и их процессов подробно описаны и схематизированы в соответствии с тем, как они используются на соответствующих предприятиях. Модели отражают ясную структуру и предоставляют информацию о том, кто на соответствующем предприятии, что, когда, как и с каким объектом выполняет.
6.11

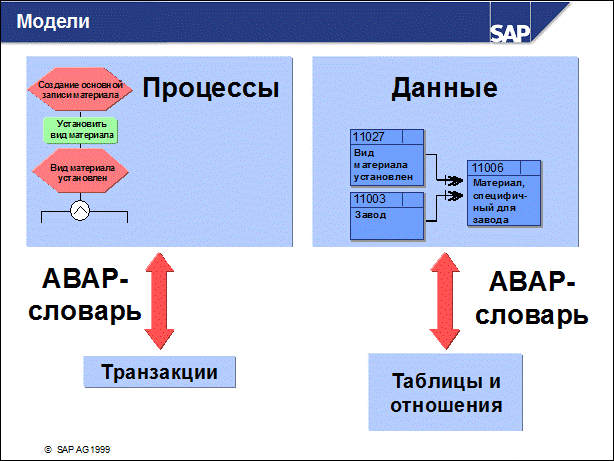

n Модель бизнес-процессов описывает динамические аспекты системы бизнес-информации и временные зависимости функций. Механизм запуска для функции называется событием. Событие определяет логику выполнения управляемой событиями цепочки процесса (УСЦП). Кроме описания хронологической последовательности выполнения функций, можно также описать функции ввода и вывода, а также организационные единицы, используемые для выполнения функций.
n Модели данных создаются для формального отображения в общем функциональном контексте тех данных, которые используются в бизнес-процессах. Модель SAP-данных представляет относящиеся к компании информационные объекты и их взаимосвязи друг с другом с точки зрения хозяйственной деятельности, используя для этого структурированную модель отношений между сущностями (СМОС). Тип сущности отображает объекты реального окружения, относящиеся к хозяйственной деятельности, и соответствующий объект в системе R/3.
n SAP-СМОС предоставляет правила и принципы, необходимые для четкого описания соответствующих объектов хозяйственной деятельности, их семантику и спецификации SAP в виде модели (SAP МДП - модель данных предприятия).
n С помощью ABAP-инструментальных средств модели данных можно просмотреть в виде текста или графики. Можно динамически изменять отдельное представление модели данных Пользователи могут создавать свои собственные подробные ракурсы моделей данных.
6.12

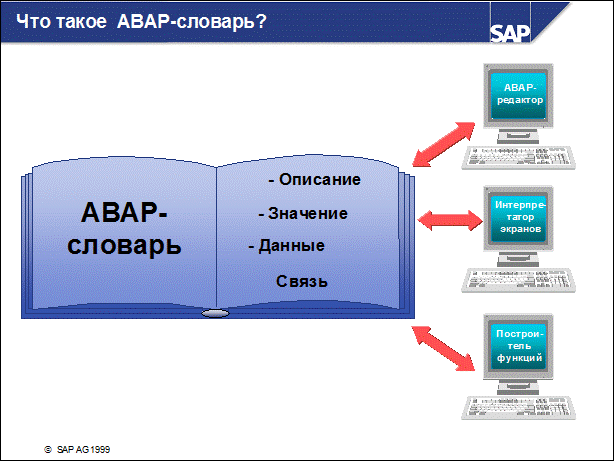

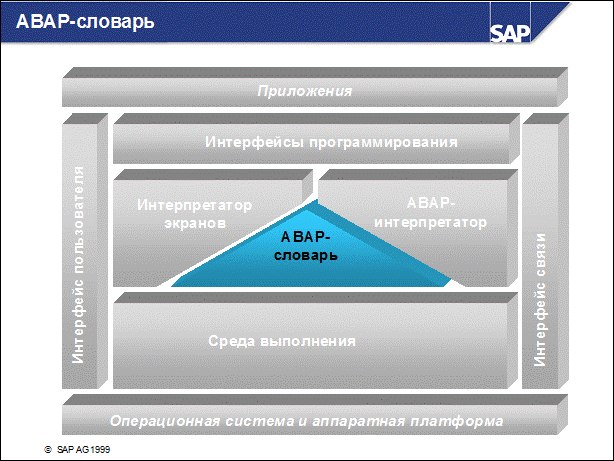

n ABAP-словарь предназначен для создания и управления определениями данных. Он позволяет описать все данные, используемые в системе, взаимоотношения между ними, а также обеспечивает централизованное и упорядоченное хранение этих данных. Механизм активации гарантирует, что любые изменения выполненные в ABAP-словаре, будут немедленно задействованы во всех релевантных системных компонентах.
n ABAP-словарь является интегрированным и активным словарем, т. е. он полностью интегрирован в среду разработок SAP. Любое определение в словаре создается только один раз и затем автоматически становится доступным в любом месте системы. Любая информация, созданная или измененная в активном ABAP-словаре, доступна автоматически, что обеспечивает актуализацию динамических объектов, непротиворечивость и защиту данных.
n Интеграция ABAP-словаря с процессом выполнения программы основывается на интерпретирующей среде выполнения R/3. ABAP-процессор не использует исходные ABAP-программы. Он интерпретирует динамические объекты, созданные из текстов программ, перед тем, как программа выполняется впервые. Если процедура сравнения метки времени определила разницу между программой и ABAP-словарем, осуществляется автоматическая регенерация динамического объекта перед его выполнением.
n Вся информация, критичная для производительности системы, хранится в динамических объектах (программах, масках и т. п.). Система гарантирует, что в момент выполнения эта информация всегда будет актуальной.
6.13
|
