СН4 – это формула метана. Это значит, что молекула метана состоит из одного атома углерода и четырех атомов водорода.
Обратите внимание на колонку «Количество воздуха, необходимое для возгорания». В ней указывается количество воздуха, которое необходимо смешать с газом, чтобы произошло возгорание. Так, например, чтобы произошло возгорание, необходимо смешать 9,53 куб. фута воздуха с 1 куб. футом метана. Иными словами, коэффициент A\F определяется как 9,53:1. Также обратите внимание на названия НТС (низшая теплотворная способность) и ВТС (высшая теплотворная способность). НТС обозначает количество теплоты, которое можно использовать после воздействия на газ (например, путем возгорания). ВТС относится к общему количеству теплоты, которое выделяется в процессе (например, горения пламени на газовой плите).
Учебный центр Exterran
ЭЛЕКТРОННЫЕ ПРИБОРЫ
Основы электроники
Определения
Сила тока (I) – количество заряженных частиц, проходящее через определенное сечение проводника за единицу времени. (Единица измерения Ампер А)
Напряжение – (U) – Электродвижущая сила (Единица измерения – Вольт В)
Сопротивление – (R) – Сопротивление движению тока (Единица измерения - Ом)
DC – постоянный ток (ток, который движется в одном направлении)
Например: в аккумуляторе постоянного тока напряжением 12 В заряженные частицы перемещаются от отрицательного полюса к положительному.
АС – переменный ток, направление которого изменяется с течением времени на противоположное с определенной частотой.
Например: домашняя розетка переменного тока 110 В; при ее использовании ток меняет свое направление 60 раз в секунду, т. е. имеет частоту 60 Гц.
Закон Ома
U=I×R [В=А×Ом] (Давление = пропускная способность × размер канала)
I=U/R [А=В/Ом] (Пропускная способность = давление / размер канала)
R=U/I [Ом=В/А] (Размер канала = давление / пропускная способность)
|
|
|
Приставки к единицам измерений
н - нано 10-9 = 0, 1 миллиардная
10-8 = 0,
10-7 = 0,0000001
мк – микро 10-6 = 0,000001 1 миллионная
10-5 =0,00001
10-4 = 0,0001
м - милли 10-3 = 0,001 1 тысячная
10-2= 0,01 1 сотая
10-1 = 0,1 1 десятая
100 = 1 1 единица
101 = 10 1 десяток
102 = 100 1 сотня
к - кило 103 = 1000 1 тысяча
104 = 10000
105 = 100000
M - мега 106 = 1000000 1 миллион
107 =
108 =
Г - гига 109 = 1 миллиард
| |||
| |||
|
|
E = I x R I = E / R R = E / I
| |
|
|
|
|
|
|
|

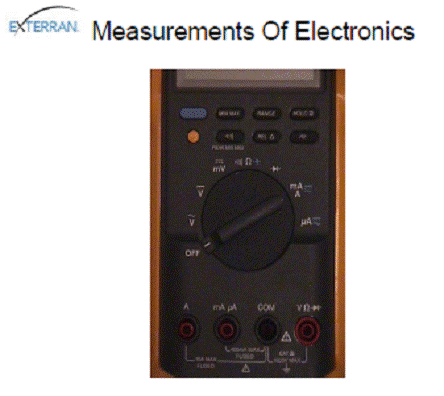

Символы на передней панели электронного прибора Fluke 87 III
Символ Значение
V - - - Вольт (напряжение постоянного тока)
V ~ Вольт (напряжение переменного тока)
mV милливольт (0,001В или 1/1000В)
A A (Ампер)
mA миллиампер (0,001A или 1/1000A)
μA микроампер (0,000001A или 1/1000000A)
Ω − Сопротивление (Ом)
KΩ, MΩ килоом, мегаом
)))) Продолжительная звуковая сигнализация
┤( Электроемкость (мкФ: микрофарад)
⇥ Проверка диода
Hz герц (колебаний в секунду)
REL Δ Снятие показаний с погрешностью
Hold Стабильные показания при длительном
контакте
MIN MAX Максимальное и минимальное значения
! Внимание: смотри руководство
|

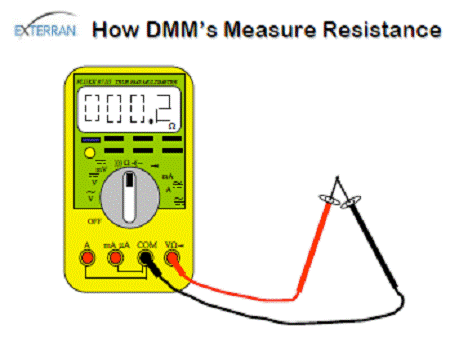

При измерении сопротивления числовым универсальным измерительным прибором DMM в электрической цепи между щупами, подсоединенными к положительному и отрицательному полюсам прибора, проходит ток известной величины и напряжения.
Используя закон Ома, прибор рассчитывает сопротивление цепи (R = U / A).
|

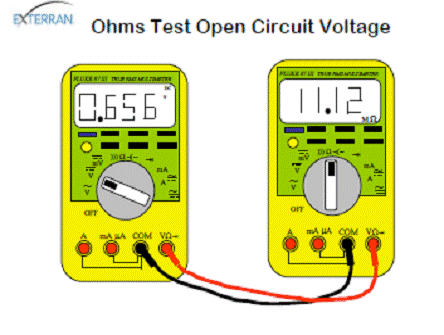

На иллюстрации показаны два прибора DMM, соединенные в цепь. Первый прибор установлен в положение VDC («Напряжение постоянного тока»), второй прибор – в положение для измерения сопротивления. Видно, что первый прибор показывает напряжение постоянного тока 0,656 В.
| |||||
| |||||
|
|
| |||
| |||||
|

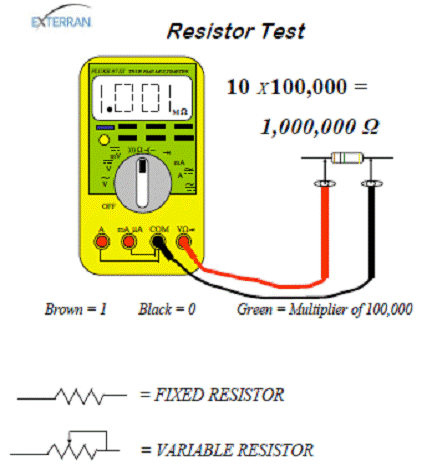

Большинство сопротивлений оснащено универсальной цветной кодировкой с целью определения их номинальных значений. Значение цветной кодировки сопротивлений можно найти в «Справочном руководстве» или в большинстве справочников для электриков.
|
Полупроводниковый диод представляет собой элемент, который обеспечивает прохождение тока только в одном направлении, указанном стрелкой. Напряжение смещения, вызывающее протекание тока равно приблизительно 0,5 В.
Часть диода со стороны стрелки называется анодом и имеет положительный потенциал по отношению к другой его части (со стороны вертикальной линии), которая называется катодом и имеет отрицательный потенциал.
|

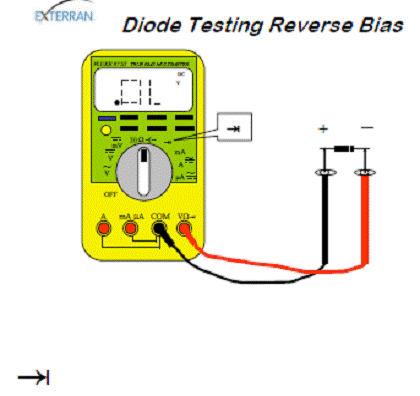

Если кремниевый диод исправен, то в пропускном (проводящем) режиме напряжение смещения будет равно приблизительно 0,5 - 0,7 В. Если к диоду приложить напряжение в запирающем режиме, то он будет закрыт.

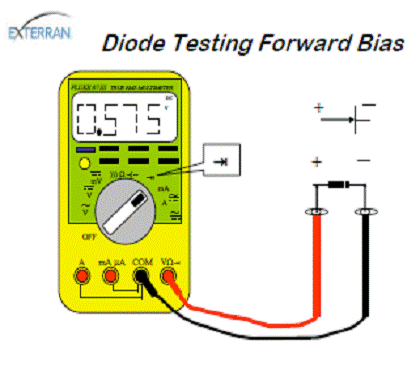

При проверке диода с помощью прибора DMM через диод в пропускном режиме проходит ток. При этом прибор измеряет падение напряжения на диоде.

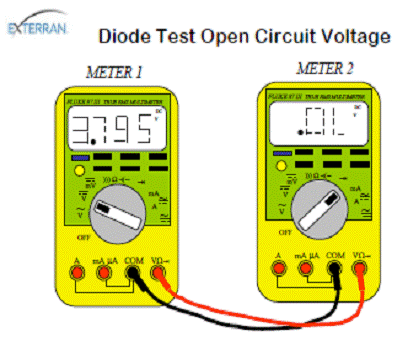

Чтобы измерить напряжение в цепи с помощью прибора DMM:
нужно установить прибор 1 в положение VDC («Напряжение постоянного тока»);
нужно установить прибор 2 в положение проверки диода.
Как видно, падение напряжения на приборе 2 равно 3,795 В.
О чем говорит этот результат, если сравнить его с результатом, полученном на приборе 1, когда прибор 2 был установлен в положение для измерения сопротивления?
| |
|

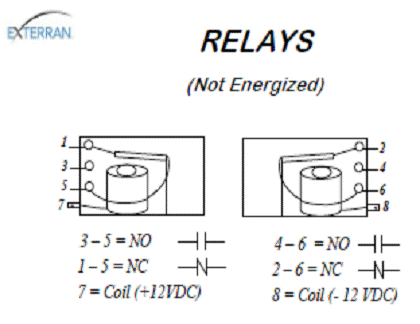

NO | Нормально незамкнутый |
NC | Нормально замкнутый |
Coil | катушка |
Как работает реле.
В общем, реле представляет собой управляемый электрический переключатель, который запитывается небольшим количеством тока. При этом сила тока, проходящего через большое количество контактов реле, может быть значительной. Небольшой ток, протекающий через катушку реле, создает электромагнитное поле, которое замыкает или размыкает контакты реле.
Когда контакты реле замкнуты, через две контактные пары протекает значительное количество тока, обеспечивая необходимую нагрузку.
Примечание: если не указано иначе, обозначения контактов «нормально незамкнутый» (NO) и «нормально замкнутый» (NC) относятся к состоянию контактов реле, когда его катушка не запитана.
| |
|
Open | незамкнутый |
Closed | замкнутый |
Coil | катушка |

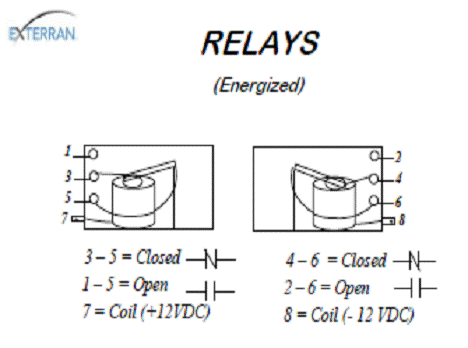

Проверка реле.
Требуется измерить омметром следующие сопротивления:
1. Если на выводы 7 и 8 подано напряжение, тогда между выводами 1 и 5 должно быть сопротивление 1 Ом или меньше. Такое же сопротивление 1 Ом или меньше должно быть между выводами 2 и 6. Сопротивление катушки между выводами 7 и 8 должно быть от 140 до 180 Ом.
2. Нужно приложить напряжение 12 В постоянного тока к выводам 7 и 8 (можно использовать аккумулятор с напряжением 9 В). При этом между выводами 3 и 5 должно быть сопротивление 1 Ом или меньше. Такое же сопротивление 1 Ом или меньше должно быть между выводами 4 и 6. Между любой другой парой выводов должно быть сопротивление 100 кОм и более.
Падение напряжения на контактах реле будет удобно измерять, если реле доступным образом расположено на монтажной панели. Если используется катушка напряжением 24 В, то падение напряжения должно составлять менее 0,5 В при максимально допустимом значении 1 В. Если используется катушка напряжением 12 В, то падение напряжения должно составлять менее 0,25 В при максимально допустимом значении 0,5 В.
|

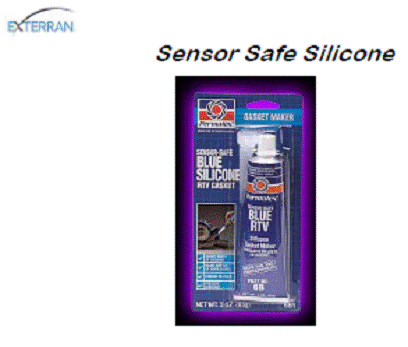

При использовании герметика для водонепроницаемых соединений на частях электрооборудования (например, соединительных коробках зажигания, чехлах катушек, кислородных датчиках), лучше отдавать предпочтение изделиям марки Sensor Safe. Обычные герметики испаряют соединения, которые вступают в реакцию с кислородом и приводят к коррозии, например, таких мягких металлов как медь в проводке.
|
Измерение
Напряжение (В) – между точками А и В. Самое безопасное из всех измерений.
Сопротивление (Ом) – Сначала нужно отключить источник питания, потом произвести измерение между точками А и В.
Сила тока (А) – Прибор нужно подключить последовательно в цепь между точками А и В. Обратите внимание, что большинство приборов рассчитаны на силу тока не более 10 А!
Заземление
Заземление – соединение с землей.
Заземление на корпус – соединение с металлическим корпусом (скользящее).
Сигнальное заземление – заземление для электрических панелей и/или экранирование.
Заземление контура – заземление в более, чем одной точке.
|
|
|
|

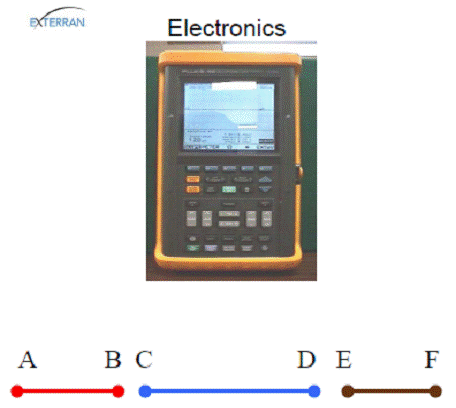

При проверке электрической цепи на целостность (путем измерения сопротивления) очень важно проверять цепь по участкам (от А до В, от С до D, от Е до F), вместо того, чтобы сразу измерять сопротивление между точками А и F.

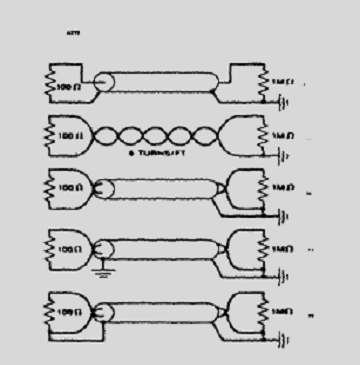

Экранирование электропроводки
Цель экранирования состоит в максимальной защите электрической системы от воздействия окружающей среды.
Заземление экрана производится с той стороны, с которой производятся измерения.
НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ НИКАКИХ ЗАМКНУТЫХ КОНТУРОВ! НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ НИКАКИХ ПРОМЕЖУТОЧНЫХ ЗАЗЕМЛЕНИЙ!
Проводка без экрана и/или с нетипичным напряжением, должна быть разделена как минимум на 4 участка.
Эффект Холла как функция устройств – источников магнитного поля.
Приемник и источник магнитного поля.
Работа приемника и источника осуществляется посредством электрических переключений.
Заземление осуществляется через приемник.
Источник обеспечивает прохождение тока.
Даже при отсутствии влаги транзисторы приемника и источника могут работать только при маленьких напряжениях и ограниченных токах.

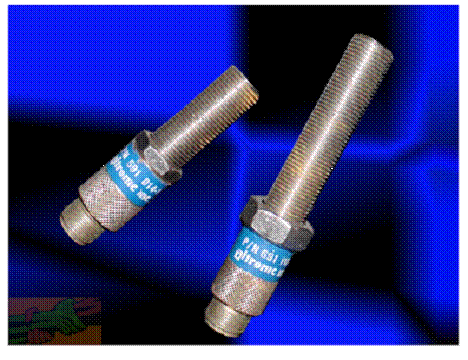

Датчики магнитных устройств и эффекта Холла.
Магнитные устройства имеют на конце магнит.
Магнитные устройства имеют только 2 провода.
Магнитные устройства создают электрическое поле.
Датчики эффекта Холла имеют 3 провода.
Датчики эффекта Холла работают от источника электрического питания.
Датчики эффекта Холла должны принимать или посылать сигналы.
Повторение темы, страница 1
1. Полное давление включает в себя ____________ давление плюс
____________ давление.
2. Чтобы перевести 0F в 0С : взять _______ минус_________
разделить__________
3. Чтобы перевести 0С в 0F : взять ________ умножить на ________
плюс ___________.
4. Коэффициент воздух/топливо 22:1 является далеким / близким , к стехиометрии (выберите одно)
5. Установки серии 3600 должны работать в диапазоне значений коэффициента воздух/топливо от _______:1 до _______:1.
6. Чтобы избежать детонации топлива, рабочий диапазон двигателя, работающего на склонном к возгоранию топливе, должен быть Больше / Меньше, чем у двигателя, работающего на нормальном топливе. (Выберите одно).
7. Если синхронизация двигателя установлена на 250 BTDC (before top dead center - до верхней мёртвой точки), и она замедляется на 50, то новое значение для синхронизации будет равно _____0ВTDC.
Повторение темы, страница 2
8. Если у вас хороший слух, то вы легко определите разницу между детонацией и предварительным зажиганием. Истина или ложь.
9. Если коэффициент Воз/Топ увеличивается (становится близким к стехиометрии), то температура выхлопных газов становится выше / ниже. (Выберите одно).
10. Обычно максимальный выброс оксидов азота достигается при значениях коэффициента Воз/Топ от _______ до ________.
11. BMEP устанавливается для ________ ________ _______
______.
12. Vr устанавливается для ___________ _____________
13. BMEP может влиять на Vr. Истина или ложь.
14. На сегодняшний день предел напряжения, при котором в месте отсоединения электрических разъемов возникает искра, составляет _________ В.
15. Химическая формула метана __________.
16. Для выбора топлива при анализе характеристик газа необходимо руководствоваться значением BTU для НТС / ВТС (выберите одно).
Повторение темы, страница 3
17. Стехиометрия = коэфф. Воз/Топ _____:1 объем/объем либо ____:1 масса/масса.
18. ________ умноженное на масса / масса = объем / объем
19. 0,008 В = ________ мВ.
20. На экранированном проводе необходимо заземлить оба конца. Истина или ложь.
21. Напишите формулу для BMEP.
22. Обычно магнитные устройства имеют ______ проводов, в то время как датчики эффекта Холла имеют ________ проводов. (Сколько?)
|
