ТОПЛИВО

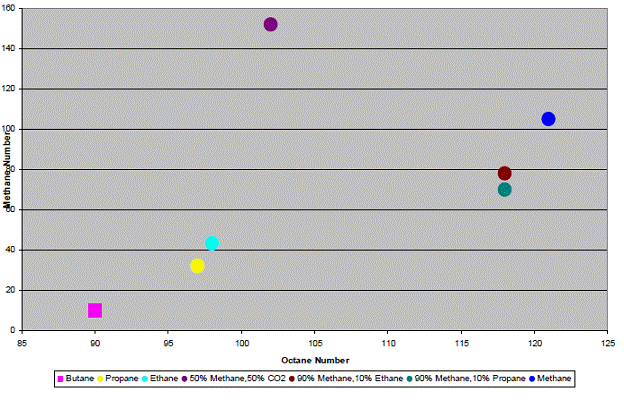

Метановое число как функция октанового числа



Methane number	Метановое число
Octane number	Октановое число
Butane	бутан
Propane	пропан
Ethane	этан
Methane	метан

Метановое число как функция окта­нового числа

На приведенной выше диаграмме показана зависимость метанового числа от октанового числа.

Эта диаграмма иллюстрирует разницу между октановым числом (де­тонационной стойкостью) и метановым числом для топлив, которые применяются в газопоршневых электрогенераторных установках серии G3600.

Например:

Из диаграммы видно, что если октановое число равно 118, то ему со­ответствует топливо, которое на 90% состоит из метана и на 10% из пропана. При этом метановое число равно приблизительно 70.

Однако для топлива, в котором 90% Метана и 10 % этана октановое число тоже равно 118. При этом метановое число равно приблизи­тельно 78.

Сравнение химического сос­тава газов, подаваемых по трубопро­воду, с газами, которые подаются непосредственно из месторождения.

Метан CH4	75,23	76,00	89,78	92,20
Этан C2 H6	12,56	6,40	4,61	5,50
Пропан C3H8	7,11	3,50	2,04	0,30
Бутан C4H10	3,38	0,67	0,89	н/у
Пентан C5 H12	0,69	0,30	0,26	н/у
Гексан C6 H14	0,40	н/у	0,21	н/у
Гептан C7 H16	н/у	н/у	н/у	н/у
Азот N2	0,43	12,33	2,13	1,60
Диоксид углерода CO2	0,20	0,40	н/у	0,40
Другие	н/у	0,40	0,08	н/у
ВСЕГО	100,00	100,00	100,00	100,00
ВТС (высшая теплотворная способность) Btu/SCF	1325,00	998,00	1093,00	1038,79
НТС (низшая теплотворная способность) Btu/SCF	1203,00	911,00	984,00	936,70
Метановое число (Установка Cat)	50,40	69,80	69,70	83,60
Октановое число	114,10	117,20	118,00	118,80
Детонационная стойкость (Установка Waukesha)	57,30	78,70	81,90	90,50

Единицы измерения теплотворной способности: Btu (British Thermal Unit)- британская тепловая единица; SCF (standard cubic foot) – стан­дартный кубический фут.

н/у - не учитывается.

Физические свойства газов

Газ	Химии­ческая фор­мула	Точка кипе­ния @ 14.696 psia	*Спе­цифич. плот­ность (воэдух = 1)	Куб. фут газа \ фунт	Куб. фут газа \ галлон жидкос­ти	фунт \ гал­лон жид­кости	** Btu\куб. фут пара @ 14.696 psia (НТС)	** Btu\куб. фут пара @ 14.696 psia (ВТС)	Btu \ фунт жид­кости (НТС)	Btu \ галлон жид­кости (НТС)	Кол-во воздуха, необходимое для возгорания (куб. фут\куб. фут)	*** Нижняя граница воспламеняемости (НГВ)	*** Верхняя граница воспламеняемости (ВГВ)
Метан	CH4	-258,68	0,5550	23,6100	н/у	н/у	911	1 012	н/у	н/у	9,53	5,00	15,00
Этан	C2H6	-127,53	1,0460	12,5200	н/у	н/у	1 631	1 783	н/у	н/у	16,67	3,22	12,45
Пропан	C3H8	-43,73	1,5470	8,4710	35,7800	4,2240	2 353	2 557	19 932	84 194	23,82	2,37	9,50
Бутан	C4 H10	31,10	2,0710	6,3270	30,7700	4,8630	3 101	3 369	19 620	95 412	30,97	1,86	8,41
Пентан	C5H12	96,93	2,4906	5,2601	27,6800	5,2528	3 709	4 009	19 510		38,11	1,40	7,80
Гексан	C6H14	155,73	2,9749	4,4403	24,3810	5,5271	4 404	4 756	19 555		45,26	1,25	6,90
Гептан	C7H16	209,17	3,4591	3,7875	21,7310	5,7284	5 101	5 503	19 320		52,41	1,00	6,00
Октан	C8H18	258,19	3,9432	3,3224	19,5770	5,8833	5 797	6 250	19 280		59,55	0,84	3,20
Оксид углерода	CO	-313,60	0,9670	13,5500	н/у	н/у	320,86	320,86	н/у	н/у	2,39	12,50	74,20
Диоксид углерода	CO2	-109,30	1,5194	8,5690	н/у	н/у	н/у	н/у	н/у	н/у	н/у	н/у	н/у
Водород	H	-422,90	0,0696	188,6790	н/у	н/у	273,00	324,00	н/у	н/у	2,39	4,00	74,20
Сульфид водорода	H2S	-76,50	1,1764	11,0500	н/у	н/у	621	672	н/у	н/у	7,20	4,30	45,50
Кислород	O2	-297,40	1,1047	11,8480	н/у	н/у	н/у	н/у	н/у	н/у	н/у	н/у	н/у
Азот	N2	-320,40	0,9672	13,5320	н/у	н/у	н/у	н/у	н/у	н/у	н/у	н/у	н/у
Воздух		-317,70	1,0000	13,0890	н/у	н/у	н/у	н/у	н/у	н/у	н/у	н/у	н/у
* Плотность газа,60o F, @ 14.696 psia
** Теплотворная способность @ 60o F
*** Объем. процент в воздушной смеси

Единицы измерения, приведенные в таблице: cu ft. – кубический фут; lb – фунт; gal – галлон; psia – единица измерения давления.
