TYM. Руководство по эксплуатации для тракторов (стр. 8 )

Скорость движения: Км/ч (миль/ч)
МОДЕЛЬ	T353
Диапазон передач	Основная передача	Вперед	Назад
L	1	0,89	0,80
2	1,22	1,10
3	1,57	1,42
4	2,16	1,96
M	1	2,80	2,54
2	3,85	3,49
3	4,95	4,49
4	6,83	6,19
H	1	8,95	8,12
2	12,29	11,14
3	15,80	14,32
4	21,81	19,78

* Данные технические характеристики могут быть изменены, в лучшую сторону, без уведомления.

СОВЕТЫ ПО ЭКОНОМИИ ТОПЛИВА

Для экономии топлива и масла, необходимо иметь в виду следующее:

A) Система очистки воздуха

1)  Регулярно чистите воздушный фильтр, чтобы пыль не осаждалась.

2)  Чистить каждые 50 часов или ежедневно при работе на песке / в условиях повышенной запыленности.

(a)  Элемент воздушного фильтра чистить сжатым воздухом.

(b)  Если резиновое кольцо порвано или растянуть, замените его на аналогичное. Закрепите резиновое кольцо в должном месте и проверьте наличие утечек.

(c)  При утечке воздуха через крепление шланга, проверьте наличие других утечек и также устраните их.

Примечание: Если не проводить техническое обслуживание системы очистки воздуха должным образом, это приведет к преждевременному износу поршневых колец и вкладышей. Это приведет к таким проблемам, как потеря мощности двигателя, чрезмерное потребление топлива и масла.

В) Двигатель

1)  Включайте нагрузку двигателя после того, как двигатель нагреется, а стрелка датчика температуры воды будет находиться в зеленом секторе.

2)  Если виден избыточный черный дым, следует проверить бумажный элемент воздушного фильтра, насос высокого давления впрыска топлива или сопла.

3)  Не запускайте двигатель без нагрузки больше, чем на 2 минуты. Лучше остановить двигатель, а не допускать его работы на холостом ходу. Это позволит сэкономить топливо.

C) Сцепление и тормоза

1)  Не снижайте мощность двигателя, не до конца нажимая педаль сцепления. Вместо этого переключитесь на более низкую передачу.

2)  Если трактор необходимо остановить на длительное время, рекомендуется перевести трансмиссию в нейтральное положение и отпустить педаль сцепления.

3)  Не держите постоянно нажатой педаль сцепления и тормоза.

4)  При движении вниз по склону, снижайте скорость или переключайтесь на более низкую передачу. При торможении не полагайтесь только на тормоза.

D) Топливная система

1)  Всегда используйте только фильтрованное топливо.

2)  По окончании рабочего дня, рекомендуется заправить бак топливом, чтобы предотвратить образование конденсата.

3)  Если система «задыхается», замените фильтр. Не заменяйте оба фильтр одновременно. Если не следовать рекомендациям, приведенным выше, срок службы топливного насоса высокого давления (инжекторного насоса) и сопла существенно сокращается. Кроме того, это приведет к повышенному потреблению топливо и избыточному выхлопу черного дыма.

Е) Система двигателя

1)  Всегда используйте топливо рекомендованной марки.

2)  Ежедневно перед запуском двигателя проверяйте уровень масла с помощью измерителя уровня, уровень масла должен быть между минимальной и максимальной отметкой.

3)  При необходимости замените моторное масло, масляный фильтр и уплотнительное кольцо.

F) Система охлаждения

1)  Регулярно проверяйте натяжение ремня вентилятора. При необходимости отрегулируйте.

2)  Проверьте уровень хладагента в радиаторе, поддерживайте ребра радиатора в чистоте.

3)  При необходимости заменяйте крышку радиатора только на оригинальную.

4)  Не снимайте термостат, а при необходимости замените его новым.

5)  Не меняйте часто воду радиатора.

Note:

1)  При обнаружении утечки топлива или масла, немедленно остановитесь.

2)  Регулярно проводите техническое обслуживание, несоблюдение этого положения может привести к повышению потребления топлива на 25%.

3)  Регулярно подкручивайте болт головки цилиндра и проводите регулировку зазора клапана. Для проведения этих работ обратитесь к дилеру.

4)  Проверяйте давление в шинах и накачайте их до рекомендованного значения.

5)  Всегда приобретайте оригинальные запасные части у авторизованного дилера/дистрибьютора.

6)  Всегда проводите сервисное обслуживание трактора у авторизованного дилера/дистрибьютора.

За дополнительной информацией обратитесь к ближайшему авторизованному дилеру/дистрибьютору.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИМПТОМ	ПРИЧИНА	МЕРЫ
Двигатель	При повороте главного выключателя стартер не работает	Не нажато сцепление Разряжен аккумулятор Выключатель неисправен	Нажать сцепление Зарядить или заменить аккумулятор Обратиться к дилеру для ремонта или замены Обратиться к дилеру для ремонта или замены
	Стартер работает, но недостаточно для запуска двигателя	Низкий заряд аккумулятора Плохое заземление Густое масло	Зарядить аккумулятор Почистить и затянуть кабель заземления Слить масло и заменить новым
	Стартер работает исправно, но двигатель не запускается	Воздух в топливной системе Засорен топливный фильтр Отсутствует подача топлива Отошла запальная свеча или свеча не работает	Промойте систему Вычистите или замените оба фильтра Заправьте бак или откройте кран Обратиться к дилеру для ремонта
	Неравномерное вращение двигателя	Воздух в топливной системе Инжектор неисправен Утечка в топливопроводе	Промойте систему Обратиться к дилеру для ремонта
	Двигатель останавливается на низких оборотах	Плохой впрыск топлива Топливный насос высокого давления неисправен Неправильный зазор клапана Неправильно настроен холостой ход Инжектор неисправен	Обратиться к дилеру для ремонта Обратиться к дилеру для ремонта Обратиться к дилеру для ремонта Обратиться к дилеру для ремонта Обратиться к дилеру для ремонта
	Двигатель внезапно останавливается	Недостаточно топлива Инжекторы неисправны Двигатель заклинило из-за недостатка масла, использования масла не той марки или недостатка хладагента	Заправьте бак и промойте топливную систему Обратиться к дилеру для ремонта
	Двигатель перегревается	Недостаточно хладагента Ремень вентилятора порван или не отрегулирован Засорен элемент воздушного фильтра Засорен радиатор Низкий уровень масла	Залейте хладагент Отрегулировать или заменить Вычистите или заменить воздушный фильтр Вычистить сердцевину Замените масло на масло должной марки
	Выхлопной газ белого цвета	Слишком высокий уровень масла Недостаток топливо или некачественное топливо	Снизить до должного уровня Обратиться к дилеру для ремонта
	Снижение производительности двигателя	Инжекторы засорены, покрыты сажей или застопорены Низкая компрессия Утечка в седле клапана Неправильный зазор клапана Неправильная синхронизация Недостаточно топлива Засорен воздушный фильтр	Обратиться к дилеру для ремонта Обратиться к дилеру для ремонта Обратиться к дилеру для ремонта Обратиться к дилеру для ремонта Обратиться к дилеру для ремонта Заправьте бак и проверьте качество топлива Вычистить элемент
	При работающем двигателе загорается предупредительный индикатор масла	Низкий уровень масла Масло не того сорта Индикатор или выключатель неисправен Засорен масляный фильтр	Долить до требуемого уровня. Заменить маслом должного сорта Заменить неисправную деталь Обратиться к дилеру для ремонта
	При работающем двигателе загорается предупредительный индикатор генератора переменного тока	Проводка неисправна Генератор неисправен Низкий уровень воды или неисправный аккумулятор Ремень вентилятора порван или ослаблен	Обратиться к дилеру для ремонта Обратиться к дилеру для ремонта Долить или заменить Заменить или отрегулировать
Сцепление	Сцепление проскальзывает	Неправильная регулировка	Отрегулировать свободный ход
Изношен или обгорел вкладыш	Обратиться к дилеру для ремонта
Сцепление не расцепляется	Неправильная регулировка Вкладыш сцепления заржавел	Отрегулировать свободный ход Обратиться к дилеру для ремонта
Тормоза	Тормоза не работают	Неверный свободный ход Изношен или обгорел вкладыш Различные левый и правый зазоры	Отрегулировать свободный ход Обратиться к дилеру для ремонта Выровнять
Педаль тормоза не возвращается	Неисправна возвратная пружина Недостаточно смазаны шарниры	Заменить пружину Удалить ржавчину и смазать густой смазкой
Гидравлическая система	Гидравлика не поднимает	Слишком низкие обороты двигателя Недостаточно трансмиссионного масла Утечка воздуха в трубопроводе Засорен всасывающий фильтр Насос неисправен Неисправен клапан гидравлики Неисправен цилиндр	Увеличьте скорость двигателя Долить масло до должного уровня Отремонтировать или заменить трубопровод, или заменить уплотнительное кольцо на шарнире и затянуть Вычистить и заменить масло Обратиться к дилеру для ремонта Обратиться к дилеру для ремонта Обратиться к дилеру для ремонта
Утечка масла из трубопровода	Ослабло соединение трубопровода Трещина в трубопроводе	Затянуть соединение Заменить или отремонтировать трубопровод
При подъеме раздается свист из предохранительного клапана	Стопор соскочил вниз	Отрегулировать стопор
При наличии каких-либо других проблем с гидравликой, обратитесь к дилеру, у которого есть необходимое оборудование для диагностики и ремонта системы.

СИМПТОМ	ПРИЧИНА	МЕРЫ
Рулевое колесо	Тряска рулевого колеса	Неправильное схождение Неравномерная накачка шин Слабое соединение	Отрегулировать схождение Накачайте обе шины до указанного давления Затянуть или заменить в случае износа
Чрезмерный люфт при управлении	Неисправен рулевой вал Компоненты изношены	Обратиться к дилеру для ремонта
Электрические приборы	Разряжен аккумулятор	Проводка неисправна Генератор неисправен Регулятор неисправен Ремень вентилятора порван или ослаблен	При необходимости отремонтировать, подключить заново или затянуть Обратиться к дилеру для ремонта Обратиться к дилеру для ремонта Заменить или отрегулировать
Перед проведением устранения других неисправностей, проверьте уровень электролита в аккумуляторе и соединения. При необходимости долейте электролит, вычистите и затяните контакты.
Тусклый свет фонарей	Низкий заряд аккумулятора Проводка неисправна	Зарядить или заменить При необходимости отремонтировать или заменить.
Фары не работают	Лампа перегорела Перегорел предохранитель Неисправен контакт	Заменить лампу Заменить предохранитель Отремонтировать или заменить, проверить заземление
Клаксон не работает	Неисправна кнопка клаксона Проводка неисправна Неисправен клаксон	Заменить кнопку Отремонтировать или заменить Заменить
Индикатор не работает	Лампа перегорела Неисправен маячок Проводка неисправна	Заменить лампу Заменить маячок Отремонтировать или заменить

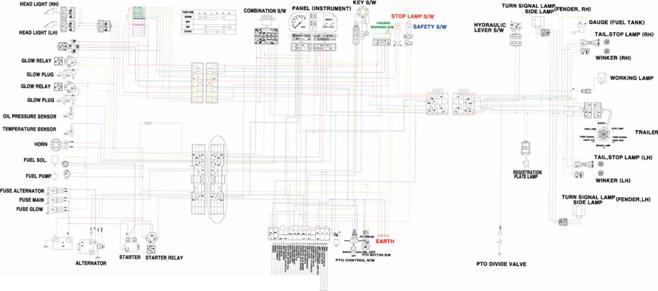

СХЕМА ЭЛЕКТРОПРОВОДКИ T303/Т353
