TYM. Руководство по эксплуатации для тракторов (стр. 9 )

► Схема крепления плавких предохранителей

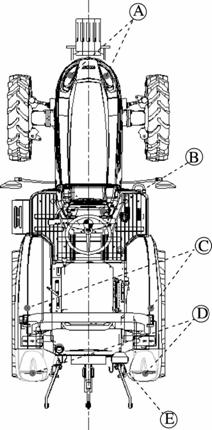

► Схема расположения электрооборудования

A Фара 12 В / 55 Вт / 60 Вт B Индикаторы приборной панели: 12 В / 3,4 Вт C Лампа указателя поворота 12 В / 21 Вт Задний фонарь 21/5 Вт D Фонарь тормоза 21/5 Вт Лампа указателя поворота 12 В / 21 Вт E Рабочий фонарь 12 В / 25 Вт

1 Освещение / клаксон 15 A 2 Панель 5 A 3 Лампа указателя поворота 10 A 4 Рабочий фонарь 7,5 A 5 Аварийная сигнализация 10 A 6 Муфта 15 A 7 Таймер контроллера запальной свечи 5 A 8 PTO, круиз-контроль, останов двигателя 7,5 A 9 Фонарь тормоза 5 A 10 Запасной - 11 Запасной - 12 Запасной - 13 Запасной -

● СИЛОВАЯ ПЕРЕДАЧА

Силовая передача T303

● СИЛОВАЯ ПЕРЕДАЧА

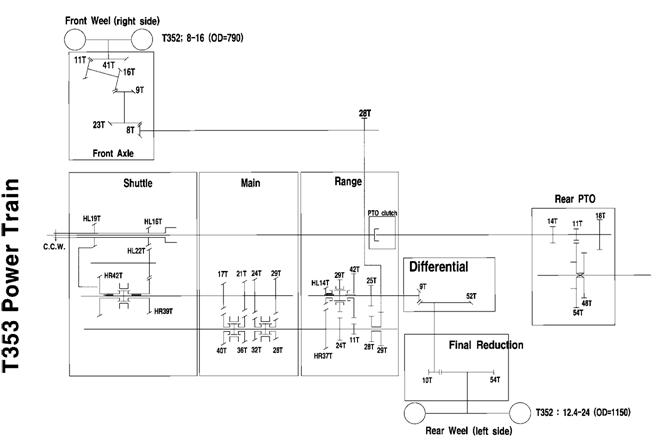

Силовая передача T353

ИСТОРИЯ ЭКСПЛУАТАЦИИ ТРАКТОРА

ДАТА	№ РАБОЧЕГО НАРЯДА	ПРИРОДА НЕИСПРАВН.	ЗАМЕНА ДЕТАЛЕЙ	№ И ДАТА ГАРАНТ. ТРЕБОВАНИЯ	ПРИМЕЧАНИЯ

ЗАПИСИ О ПРОВЕДЕННОМ ОБСЛУЖИВАНИИ

ДАТА	ЗНАЧЕНИЕ МОТОЧАСОВ	ПРИРОДА/ТИП ПРОВЕДЕННОГО РЕМОНТА/ОБСЛУЖИВАНИЯ

ЖУРНАЛ ЕЖЕДНЕВНЫХ РАБОТ

ДАТА	ВЫПОЛНЕННАЯ РАБОТА	МОТОЧАСЫ	РАСХОД ТОПЛИВА	ЗАПРАВКА МОТОРНЫМ МАСЛОМ	ПРИМЕЧАНИЯ
НА НАЧАЛО ДНЯ	НА КОНЕЦ ДНЯ

РЕГИСТРАЦИЯ УСТАНОВКИ ЗАПАСНЫХ ЧАСТЕЙ

ДАТА	ОПИСАНИЕ ДЕТАЛИ	К-ВО	СТОИМ.	ДАТА	ОПИСАНИЕ ДЕТАЛИ	К-ВО	СТОИМ.

T303/T353 Руководство по эксплуатации тракторов Код №: 1-0 Напечатано в апреле 2008 г. 1-я редакция
