«Многоканальная связь на ж. д. транспорте»

Конспект лекций

для студентов V курса

специализация СПИ

Содержание

1. Общие сведения о системах и сетях телекоммуникаций. 2

1.1. Основные понятия и определения. 2

1.2. Первичные и вторичные сети. 3

1.3. Классификация и перспективы развития МСП.. 4

2. Параметры типовых первичных сигналов. 6

2.1. Обобщенная система параметров первичного сигнала. 6

2.2. Основные параметры типовых первичных сигналов. 9

2.2.1. Телефонный сигнал. 9

2.2.2. Сигнал звукового вещания. 11

2.3.3. Факсимильный сигнал. 12

2.3.4. Сигнал дискретной информации (СДИ) 12

2.3.5. Телевизионный сигнал. 12

3. Принципы временного уплотнения сигналов. 13

3.1. Общие принципы формирования основного цифрового канала. 13

3.2. Временное объединение аналоговых сигналов. 13

3.2.1. Общие принципы объединения аналоговых сигналов. 14

3.2.2. Система передачи ИКМ-30. 15

3.3. Объединение цифровых потоков. 18

3.3.1. Посимвольное синхронное объединение. 18

3.3.2. Объединение асинхронных цифровых потоков. 21

3.3.3 Процедура согласования скоростей. 23

4. Плезиохронная цифровая иерархия. 27

4.1. Стандарты плезиохронной иерархии. 27

4.2. Группообразование с двухсторонним согласованием скоростей. 31

4.2.1. Временное группообразование вторичного цифрового сигнала. 31

4.2.2. Временное группообразование третичного и четверичного цифрового сигнала. 32

4.3. Группообразование с односторонним согласованием скоростей. 34

5. СИСТЕМА ПЕРЕДАЧИ Е1. 38

5.1. Физический уровень Е1. 38

5.1.1 Линейное кодирование. 39

5.1.2 Уровни сигналов, электрические параметры интерфейса, форма импульса. 41

5.2. Канальный уровень Е1. 43

5.2.1. Цикловая и сверхцикловая структура Е1. 43

5.2.2. Процедуры контроля ошибок передачи. Использование избыточного кода CRC-4. 45

5.3. Сетевой уровень Е1. 47

5.4. Структура систем передачи Е1. 49

6. Синхронная цифровая иерархия. 51

6.1. Сравнение SDH и PDH.. 51

6.2. Особенности построения синхронной иерархии. 52

6.3. Сборка модулей STM-N.. 54

6.4. Правила образования транспортного модуля STM-1. 55

6.5. Процесс формирования модуля STM-1 из потока трибов Е1. 57

6. 6. Назначение заголовков и указателей. 61

6.7. Особенности технической реализации синхронных муьлтиплексоров. 62

6. 8. Методы контроля четности. 64

6. 9. Резервирование. 65

1. Общие сведения о системах и сетях телекоммуникаций

1.1. Основные понятия и определения

Многоканальные системы передачи представляют собой большие и сложные технические системы, которые воплощают в себе самые современные знания и технологии, полученные в разных областях науки и техники. Чтобы дать компактное и в то же время исчерпывающее описание этих систем, нужно использовать общепринятые (желательно согласованные на международном уровне) термины и определения различных объектов, процессов и устройств, относящихся к этой области.

Информацией называют совокупность сведений, данных о каких-либо событиях, явлениях или предметах окружающего нас мира. Для передачи или хранения информации используют различные знаки (символы), которые являются своеобразной формой представления информации. Такими знаками могут быть слова и фразы человеческой речи на том или ином языке, буквы и слова письменной речи, жесты и рисунки, математические и нотные знаки и т. п. Совокупность знаков, отображающих ту или иную информацию, называют сообщением.

Сообщение может иметь электрическую или неэлектрическую природу. В большинстве случаев интерес представляют сообщения неэлектрической природы. Источник и получатель сообщений разделены некоторой средой, в которой источник образует возмущения. Именно эти возмущения отображают сообщения и воспринимаются получателем. Например, при разговоре источником сообщений является голосовой аппарат человека, в качестве сообщения выступает изменяющееся в пространстве и во времени воздушное давление – акустические волны, а получателем служит человеческое ухо.

Процесс передачи (транспортирования) сообщения от источника к получателю в соответствии с принятыми правилами называют связью. При этом используют какой-либо материальный носитель сообщения (бумагу, магнитную ленту и т. д.) и/или физический процесс, отображающий (несущий) передаваемое сообщение. Последний называют сигналом. Тип сигнала определяется характером физического процесса передачи информации. Сигнал называют электрическим, если физический процесс представляет собой передачу электрического тока (напряжения), звуковым – если используется передача акустических колебаний и т. д.

Совокупность средств, обеспечивающих передачу сообщений от источника к получателю, образует канал связи.

Передача сообщений посредством электрических сигналов называется электросвязью, соответственно канал связи, который обеспечивает такую передачу, – каналом электросвязи.

Для передачи каких-либо сообщений неэлектрической природы по каналу электросвязи они должны подвергнуться определенным преобразованиям, которые выполняют первичные преобразователи сообщений (ППС). ППС представляет собой устройство, которое формирует в пункте передачи первичный электрическийсигнал (ПЭС) – электромагнитное колебание, изменение параметров которого соответствует сообщению неэлектрической природы. Примерами ПЭС являются телефонный, телеграфный, телевизионный, сигнал звукового вещания и другие сигналы. В качестве типовых ППС можно назвать микрофон, фотодиод, телевизионную передающую камеру и т. д.

Первичный электрический сигнал может передаваться непосредственно по физической цепи, содержащей пару металлических проводников, но, как правило, ПЭС подвергается дополнительным преобразованиям. Например, для передачи по волоконно-оптической линии связи ПЭС преобразуется в определенного вида оптический сигнал, для направленной передачи в открытом пространстве – в высокочастотный радиосигнал и т. д. На приемной стороне осуществляются обратные преобразования и снова восстанавливается ПЭС. Далее он поступает на обратный преобразователь сообщения (ОПС) – устройство, которое преобразует электрический сигнал в сообщение неэлектрической природы. Типовыми ОПС являются громкоговоритель, светодиод, кинескоп телевизора и др.

Различные виды электросвязи классифицируют либо по типу передаваемых ПЭС (например, телефонная, видеотелефонная, телеграфная, факсимильная, телевизионная и т. п.), либо по типу линии передачи (спутниковая, волоконно-оптическая, радиорелейная и т. п.), если канал электросвязи является универсальным.

Системой электросвязи называют совокупность технических средств и среды распространения, обеспечивающих передачу сигналов электросвязи. В качестве среды распространения используют проводные и беспроводные линии (или радиолинии).

Проводными называются линии, в которых электромагнитные сигналы распространяются в пространстве вдоль непрерывной направляющей среды. К проводным относятся металлические воздушные и кабельные линии, волноводы, световоды. В радиолиниях сообщения передаются посредством радиоволн в открытом пространстве. Этот вид связи обеспечивает большую дальность, пригоден для подвижных источников и получателей сообщения, но зато в большей степени подвержен воздействию внешних помех.

1.2. Первичные и вторичные сети

Понятия "первичные и вторичные сети" были одними из основных в терминологии Взаимоувязанной сети связи (ВСС) России (а до этого – в терминологии ЕАСС) и определяли архитектуру ее построения.

Под первичной сетью понимается совокупность типовых физических цепей, типовых каналов передачи и сетевых трактов, образованных на базе сетевых узлов, сетевых станций, оконечных устройств первичной сети и соединяющих их линий передачи.

Вторичная сеть определяется как совокупность линий и каналов вторичной сети, образованных на базе первичной сети, станций и узлов коммутации или станций и узлов переключений, предназначенная для организации связи между двумя определенными точками или более. Границами вторичной сети являются ее стыки с абонентскими оконечными устройствами. В зависимости от основного вида электросвязи вторичную сеть называли телефонной, телеграфной, передачи данных, сетью распространения программ телевизионного вещания, передачи газет и др. По территориальному признаку вторичные сети разделяли на междугородные и зоновые (внутризоновые и местные).

На базе вторичных сетей организуются системы, представляющие собой комплекс технических средств, осуществляющих электросвязь определенного вида и включающие в себя соответствующую вторичную сеть и подсистемы: нумерации, сигнализации, учета стоимости и расчета с абонентами, технического обслуживания и управления.

На современном этапе, с появлением новых услуг связи, помимо телефонной, с появлением большого количества независимых провайдеров, которые эти услуги поставляют, а также таких технологий как АТМ и MPLS и других, стандарты которых захватывают как первичную, так и вторичные сети передачи информации границы между первичными и вторичными сетями постоянно стираются.

Бурное развитие современных технологий приводит к тому, что нормативная база резко отстала от существующего положения на сетях.

На сегодняший момен, на мой взгляд, следует остановиться на следующих определениях: следует оставить понятие первичной сети, как транспортной сети (линии передачи с оконечным оборудованием); вторичная сеть – сеть услуг (телефонная связь, передача данных и т. д.)

1.3. Классификация и перспективы развития МСП

Многоканальные системы передачи (МСП) представляют собой комплекс технических средств, обеспечивающих одновременную и независимую передачу нескольких сигналов с требуемым качеством по одной линии передачи. МСП классифицируются по следующим признакам.

1. По виду направляющей среды: проводные и беспроводные.

В свою очередь различают: а) проводные по воздушным линиям – ВСП; по кабельным линиям – КСП; по волоконно-оптическим линиям – ВОСП; б) беспроводные по радиорелейным линиям передачи – РРСП; по спутниковым линиям – ССП.

2. По числу источников сообщений (числу каналов N): а) малоканальные – N< 12 (обычно по воздушным линиям связи); б) среднеканальные – N= 12 – 60 (обычно КСП по симметричным кабелям или РРСП); в) многоканальные – N > 300 (обычно КСП по коаксиальным кабелям или РРСП, а также ВОСП); г) сверхмногоканальные – N >> 3000 (только ВОСП или КСП по «большим» коаксиальным кабелям, например система К-3600).

Для унификации МСП число источников сообщений (каналов) определяют по числу эквивалентных телефонных сообщений, которые могут быть переданы в МСП.

3 По форме передаваемых сигналов: а) аналоговые (АСП) – используемые для передачи аналоговых электрических сигналов, которые за конечный интервал времени могут принимать бесконечное множество состояний (рис. 1.4,а). Примером таких АСП являются системы типа В-12, К-1920 и т. п.; б) дискретные – используемые для передачи дискретных сигналов, которые на конечном интервале времени имеют конечное (дискретное, счетное) число состояний (рис. 1.4,б); в) цифровые (ДСП) – используемые для передачи цифровых сигналов, которые дискретны по времени и имеют два разрешенных уровня «1» и «0» мгновенных значений (рис. 1.4,в). Примером ЦСП является аппаратура типа ИКМ-30, ИКМ-1920 и т. п.

Рис. 1.4 а. Рис. 1.4 б. Рис. 1.4 в.

Основные тенденции развития МСП:

1. постоянный и неуклонный переход от АСП к ЦСП;

2. преимущественное развитие ВОСП, особенно магистральных с большим числом каналов;

3. увеличение доли ССП;

4. повышение надежности, улучшение качественных показателей МСП.

2. Параметры типовых первичных сигналов

2.1. Обобщенная система параметров первичного сигнала

Спектральная плотность Gx(f) случайного процесса характеризует распределение мощности отдельных спектральных компонент сигнала x(t). Если сигнал x(t) периодический, то функция Gx(f) дискретна; если сигнал x(t) непериодический, то функция Gx(f) непрерывна.

Передать сигнал без искажений, не передавая его спектр, невозможно. Любое сокращение спектра, допущенное при передаче, ведет к искажению сигнала.

Все реально существующие сигналы связи представляют собой случайные процессы с бесконечно широким спектром. При этом, основная энергия сосредоточена в относительно узкой полосе частот. Поскольку передать весь спектр сигнала невозможно, то по линии связи передают ту часть спектра сигнала, в которой сосредоточена основная энергия, и при этом искажения не превышают допустимых значений.

На рисунке 2.1 приведены характерные зависимости Gx(f):

Рис. 2.1. Характерные зависимости спектральной плотности Gx(f):

а) для случая, когда спектр сигнала сосредоточен в основном в полосе частот Fн < f < Fв, где Fн, Fв – нижние и верхние граничные частоты (рис. 2.1 а);

Если Fв/Fн >> 1, то сигнал считается широкополосным; при Fв/Fн ≈ 1 – узкополосным.

б) когда 0 < f < Fв т. е. Fн = 0 (рис. 2.1, б);

в) когда сигнал имеет бесконечно широкий и равномерный спектр, этот вариант является удобной математической моделью и соответствует условному сигналу, называемому «белым шумом» (рис. 2.1, в).

Ширина спектра сигнала, равная разности максимальной FВ и минимальной FН частот передаваемого спектра ΔF=FВ – FН является одной из важнейших его характеристик.

Мощность сигнала, усредненную на интервале времени T → ∞ называют средней долговременной мощностью Рх. ср. Если T конечно, например 1 минута или 1 час, то получим среднеминутную или среднечасовую мощность. Наконец, при T → 0 получим мгновенное значение мощности сигнала Рх в момент t0.

Поскольку x(t) – случайный процесс, то строго теоретически в отдельные моменты времени выбросы сигнала x(t) и соответственно мгновенное значение мощности Px(t) (усредненной за малый интервал ΔT) могут быть очень большими. Обычно за максимальную мощность сигнала принимается такая величина Px max = Xmax2, превзойти которую мгновенное значение Px может только с очень малой вероятностью ε. Обычно ε = 0,01 или 0,001.

Пик-фактор сигнала – это отношение его максимальной мощности Pmax, определенной выше, к средней долговременной Pср, выраженной в логарифмических единицах (децибелах):

.

Для большинства сигналов Кп не превышает 13 – 18 дБ.

В процессе передачи сигнал x(t) по тем или иным причинам (иногда и сознательным) искажается в результате к получателю поступает сигнал x’(t) ≠ x(t). Ошибка воспроизведения сигнала x(t) оценивается мощностью ошибки Pε, определяемой в виде

Получатель не замечает искажений сигнала, если Pε не превышает некоторо допустимогоо (порогового) значения Pε max. Под динамическим диапазоном понимается величина

, дБ,

где Pmax – максимально возможная мощность сигнала.

Также динамический диапазон определяется как отношение максимальной (пиковой) мощности Рс max сигнала к его минимальной мощности Рс min, выраженное в логарифмических единицах. Под пиковой мощностью понимается мощность сигнала, превышаемая в течение определенного времени. Динамический диапазон сигнала при использовании системы десятичных логарифмов

Динамический диапазон речевых сигналов составляет 35 – 40 дБ.

В реальных условиях сигналы связи передаются по линиям передачи, в которых действуют различного рода помехи. Поэтому наиболее важным является не абсолютное значение мощности сигнала, а ее соотношение с мощностью помехи. Из этих соображений обычно рассматривается и нормируется особая величина – защищенность сигнала от того или иного вида помехи.

Под защищенностью понимается разность уровней сигнала и помехи в данной точке канала связи:

Информационная производительность источника определяется отношением количества информации ИΣ, переданной с помощью ПЭС к получателю (приемнику) за время tΣ, к величине интервала tΣ:

При tΣ → ∞ величина I определяет среднюю информационную производительность источника; если tΣ мало, то тогда I характеризует мгновенную информационную производительность.

Найдем количество информации для источника дискретного сигнала, имеющего L разрешенных состояний (уровней) (рис. 2.2).

Рис. 2.2

На интервале ti < t< ti+1 сигнал принимает i-й уровень (i Є [1; L]) с вероятностью pi. Количество информации, которое поступит к получателю при этом, равно (чем меньше вероятность события pi, тем оно ценнее, тем больше количество информации). Поскольку сигнал может принимать любой из L уровней (U = Uk, Uj и т. п.j, к Є [1, L]) с вероятностью соответственно pi, pk и т. п., то обычно оценивают среднее значение (математическое ожидание) количества информации в битах на интервал Тп (см. рис. 2.2)

Тогда производительность дискретного источника будет равна

где Тп – длительность элементарной посылки (рис. 2.2), FТ = 1/Tп – частота следования посылок (тактовая частота).

Пример. Пусть вероятность принятия i – го уровня одинакова для всех i Є [1, L],

pi = const..

Подставляя значение pi находим

Если сигнал имеет два разрешенных уровня («0» и «1»), т. е. L = 2, причем p0 = p1 = 0,5, то получим для цифрового сигнала

Т. е. информационная производительность источника двоичного сигнала совпадает с его тактовой частотой. Например, информационная производительность источника основного цифрового канала (ОЦК), тактовая частота которого равна 64 кГц, будет равна 64 кБит/с.

Для аналогового сигнала

где величины FВ, Рср и Рε max определялись выше; D* и Кп* - соответственно динамический диапазон и пик-фактор сигнала, выраженные в разах (а не в дицибелах).

Если можно принять, что D*/K* >> 1, то тогда из предыдущей формулы имеем

Здесь D и Кп подставляются в децибелах, FВ – в герцах.

2.2. Основные параметры типовых первичных сигналов

2.2.1. Телефонный сигнал

Усредненная спектральная плотность (синоним – энергетический спектр) речевого сигнала, получаемого на выходе микрофона телефонного аппарата, показана на рис. 2.3.

Рис. 2.3.

Спектр сосредоточен в основном в пределах от 0,3 до 3,4 кГц. Это обусловлено, в первую очередь, параметрами первичных абонентских преобразователей – микрофона и телефона. Максимум спектра соответствует частоте F0, которая для мужских и женских голосов изменяется в пределах от 300 до 500 Гц.

Плотность распределения уровней абонентов на входе многоканальных систем передачи примерно описывается нормальным законом (рис. 2.4).

Рис. 2.4.

В зависимости от того, в какой точке системы будет измеряться это распределение, функция W(p) параллельно сместится по оси уровней р. Максимум ее соответствует уровню рср для некоторого среднего абонента в этой точке. Как правило, указывается функция W(p), приведенная ко входу системы (обычно точка нулевого относительного уровня ТНОУ):

Разброс уровней относительно рср не зависит от точки измерения и характеризуется дисперсией σр, которая равна 4,5 ... 5,5 дБ. Для нормального закона справедливо правило «трех сигм», в соответствии с которым максимальный уровень абонента pmax с вероятностью 99,9% равен pmax < (рср + З σр).

Отношение средней мощности сигнала Рср к мощности той максимальной ошибки Рε, которую еще не чувствует ухо в условиях разговора, для всех абонентов, как показывает эксперимент, составляет

То же можно сказать и о пик-факторе любого абонентского сигнала, который равен Кп ≈ 15 – 17 дБ.

Тогда динамический диапазон сигнала равен

При оценке информационной производительности источников телефонного сигнала по ((номер формулы производительности для аналогового источника)) необходимо учесть, что каждый абонент говорит в среднем половину времени, отводимого для диалога с другим абонентом. Кроме того, значительная доля времени уходит на паузы, обдумывание ответов и т. п. За счет указанных факторов производительность источника сообщений уменьшается в среднем в 3 – 4 раза, что учитывается коэффициентом активности τа = З-1 Тогда используя формулу для информационной производительность источника аналогового сигнала, получи

2.2.2. Сигнал звукового вещания

Источниками звука при передаче программ звукового вещания (ЗВ) обычно являются музыкальные инструменты и голос человека. В качестве первичных преобразователей сигнала ЗВ используются высококачественные широкополосные микрофоны и громкоговорители, способные в принципе передать весь спектр звуков, которые может слышать человеческое ухо. Частотный спектр сигнала вещания расположен в полосе частот от 15 доГц. Однако в зависимости от требований к качеству воспроизведения полоса частот может быть ограничена:

для передачи по высшему классу — FH = 0,02 кГц, FB = 15 кГц;

по первому классу — FH = 0,05 кГц, FB = 10 кГц;

по второму классу — FH = 0,1 кГц, FB = 6 кГц.

Как правило, по международным магистралям международные и республиканские программы ЗВ передаются по 1-му классу, местные распределительные сети ЗВ обычно обеспечивают качество передачи по 2-му классу, аппаратура студий и домов звукозаписи рассчитывается на передачу сигнала ЗВ по высшему классу.

Допустимая ошибка воспроизведения сигнала ЗВ, оцениваемая величиной

101g(Pcp/ Pε), дБ, находится путем профессиональной экспертизы при использовании высококачественной аппаратуры (первичных преобразователей). Она составляет примерно 54 – 56 дБ. Пик-фактор сигнала ЗВ равен 16 – 18 дБ. Соответственно динамический диапазон на основании равен D = 70 – 74 дБ. Определяем производительность источника сигнала ЗВ:

2.3.3. Факсимильный сигнал.

Для большинства двухградационных ФС нижняя частота спектра FH равна нулю, а верхняя FB не превышает 1,4 кГц. Тогда на основании производительность источника ФС равна:

При использовании факсимильной аппаратуры «Газета-2», применяемой для передачи газетных полос по междугородным линиям связи, наивысшая частота рисунка равна 180 кГц при времени передачи одной полосы 2,3 .... 2,5 мин. Изображение газетной полосы является растрированным (штриховым) с числом уровней L = 2. Тогда

2.3.4. Сигнал дискретной информации (СДИ)

СДИ «рождается» от искусственных, а не от естественных источников информации и представляет собой последовательность двоичных (двухуровневых) символов. Вследствие возможных группирований символов 1 или 0 нижняя граничная частота сигнала FH = 0. Верхняя FB определяется длительностью элементарного символа τи и равна FB ≈ 1/τи. Информационная производительность источников СДИ определяется выражением

Скорость передачи оценивают или частотой fТ = 1/τи, или числом элементарных символов за 1 с в бодах (1 Бод соответствует передаче одного символа в секунду). По этому параметру источники дискретной информации делят на низкоскоростные (в их числе и телеграфные), которые имеют скорость не более 200 Бод, среднескоростные – от 300 до 1200 Бод и высокоскоростные – более 1200 Бод.

2.3.5. Телевизионный сигнал.

В телевидении, так же как и при факсимильной связи, первичный сигнал формируется методом развертки. Электрический сигнал, включающий в себя сигнал изображения и управляющие импульсы, называется полным телевизионным сигналом. Для сигнала вещательного телевидения характерно D = 40 дБ, FB = 6,0 МГц.

3. Принципы временного уплотнения сигналов

3.1. Общие принципы формирования основного цифрового канала

Как известно, при переходе из аналоговой формы в цифровую сигнал претерпевает следующие преобразования (рис. 3.1.):

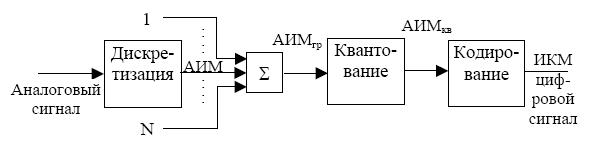

Рис. 3.1. Преобразование аналогового сигнала в цифровой ИКМ-сигнал

- дискретизация индивидуальных сигналов по времени, в результате чего формируется импульсный сигнал, промоделированный по амплитуде, т. е. АИМ сигнал;

- объединения N индивидуальных АИМ сигналов в групповой АИМ сигнал с использованием принципов временного разделения каналов;

- квантования группового АИМ сигнала по уровню;

- последовательного кодирования отсчетов группового АИМ сигнала, в результате чего формируется групповой ИКМ сигнал, т. е. цифровой сигнал.

Таким образом, при частоте дискретизации FД=8кГц (TД=125 мкс) и разрядности кода m=8 получаем скорость передачи сформированного ИКМ-сигнала 64 кбит/с, которая и является скоростью основного цифрового канала (ОЦК). Преобразование аналогового сигнала в сигнал ИКМ стандартизировано МСЭ-Т Рекомендацией G-711.

3.2. Временное объединение аналоговых сигналов

При временном уплотнении сигналов их передача осуществляется дискретно во времени. При этом между соседними дискретами одного сигнала всегда имеются «временные окна», в которых нет передачи этого сигнала. Эти «окна» и заполняются дискретами других сигналов. В зависимости от того, в какой форме представлен дискрет каждого сигнала, возможны два вида временного уплотнения:

а) уплотнение сигналов в аналого-импульсной форме;

б) уплотнение сигналов в цифровой форме.

3.2.1. Общие принципы объединения аналоговых сигналов

При временном объединении аналоговых сигналов (рис. 3.2) каждый из сигналов многоканальной системы a1(t) ÷ an(t) (рис. 3.3, а, в) предварительно преобразуется из аналоговой формы в сигнал АИМ-1 или АИМ-2.

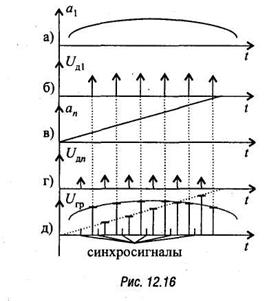

Рис. 3.3.

Рис. 3.2

Формирование АИМ-сигналов производится с помощью дискретизаторов (см. рис. 3.24), которые управляются соответствующими импульсами коммутации Uд1 ÷ Uдn. Поскольку эти сигналы являются ортогональными (непересекающимися) во времени (см. рис. 3.25, б, г), то дискреты сигналов aд1(t) ÷ aдn(t)также не совпадают во времени и их можно непосредственно объединить в групповой сигнал Uгр(t) с помощью линейного сумматора 2 (рис. 3.25, д). Формирование сдвинутых во времени последовательностей импульсов Uд1 ÷ Uдn осуществляется с помощью генераторного оборудования (ГО) 3. Оно же с помощью передающего устройства синхросигналов 4 формирует специальный сигнал синхронизации, который объединяется с выборками информационных сигналов a1(t) ÷ an(t). Элементарный цикл передачи в многоканальной системе строится по принципу: передается выборка 1-го канала, 2-го и т. д. до n-го, затем передается синхросигнал; потом снова выборки 1-го, 2-го канала и т. д.

На приемной стороне (рис. 3.4) дискретизаторы 11 – 1n осуществляют выделение из группового сигнала выборок только «своих» каналов. После канального фильтра 3i, i = 1, ...,n происходит восстановление непрерывного сигнала ai(t) из дискретизированного aдi(t),.

Рис. 3.4.

Канальные дискретизаторы на передающей и приемной сторонах должны работать синхронно и синфазно. Для этого применяется принудительная синхронизация приемной части. Она выполняется с помощью специального приемника синхросигнала 2, который из группового сигнала выделяет сигнал синхронизации и подает его на генераторное оборудование приема 4. Для безошибочного выделения синхросигнала последнему придаются специфические признаки, отличающие его от информационных выборок. Отличием может быть амплитуда, длительность, форма и т. п. ГО передачи и приема строятся почти одинаково, только задающий генератор на стороне передачи работает в автономном режиме, а на стороне приема – в режиме – принудительной синхронизации. Преимущества такого варианта временного уплотнения заключаются в следующем:

1) для всех каналов используется общее ГО;

2) все сигналы дискретизируются с одной частотой, что позволяет использовать однотипные дискретизаторы и канальные фильтры;

3) аналого-цифровое преобразование (операции квантования по уровню и кодирования) выполняются одним групповым квантователем и кодирующим устройством;

4) цифро-аналоговое преобразование с на приемной стороне осуществляется одним I групповым декодером, который формирует групповой дискретизированный сигнал вида рис. 3.25, д.

3.2.2. Система передачи ИКМ-30

Такой вариант временного уплотнения применяется в первичных цифровых системах передачи типа ИКМ-30. Цикл передачи в этих системах поясняется на рис. 3.5.

Период цикла Tц равен периоду дискретизации телефонного сигнала Tд = 125 мкс (поскольку Fд = 8 кГц).

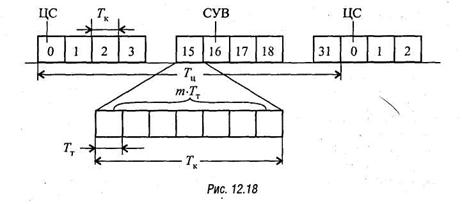

Рис. 3.5.

В интервале Тц последовательно передаются в цифровом двоичном коде выборки 30 телефонных сигналов и два служебных цифровых сигнала: цикловой синхронизации (ЦС) и сигналов управления и взаимодействия для АТС (СУВ). Каждая выборка передается в своем канальном интервале (КИ), имеет длительность кодовой комбинации Тк и состоит из m разрядов. Длительность разряда – Тт. При m = 8 получим

кГц

Канальные интервалы, нумеруемые цифрами 0, 1, 2, ..., 31, используются следующим образом: КИ0 – для передачи сигнала ЦС, КИ16 – СУВ, интервалы КИ1÷КИ15 и КИ17÷ КИ31 – для передачи соответственно 1 – 15-го и 16 – 31-го телефонных сигналов. Передача СУВ осуществляется путем организации «вынесенного сигнального канала» в отличие от большинства АСП, где СУВ передается в том же канале, что и информационный сигнал. В первичной ЦСП выборка СУВ одного абонента передается в виде 3-разрядной кодовой комбинации, при этом в одном КИ16 размещаются выборки СУВ двух абонентов. Для передачи по одному разу выборок всех 30 абонентов потребуется время Тсц = Тц (30/2 + 1) = 16 Тц = 2 мс, которое называется сверхциклом, при этом один из КИ16 в сверхцикле используется для передачи цифрового сигнала сверхцикловой синхронизации (СЦС). С помощью сигнала СЦС на приемной стороне производится разделение кодированных выборок СУВ отдельных каналов. Структурная схема приемника СУВ практически аналогична рис. 3.4.

Основными недостатками рассмотренного варианта временного уплотнения являются следующие:

1) с ростом числа объединяемых сигналов уменьшается интервал времени между соседними выборками (см. рис. 3.3, д), за которое групповой кодер (или декодер) должен произвести преобразование в цифровой сигнал (и обратно), в силу чего усложняется реализация этих групповых устройств;
