Рабочая тетрадь (стр. 5 )

Стандартное давление 0,7 МПа = 7 атм.	Расход воды 4,5 – 19 л/сек.
Низкое давление 0,5 МПа = 5 атм.	Расход воды 4 – 15 л/сек.

Соединительная полугайка ГМ-50

Переносной лафетный ствол Блитцфаер «Blitzfire OSC»

Рабочее давление – 1,2 МПа.

Расход воды – 33 л/сек.

Соединительная полугайка Ø77 мм

ПЕРЕНОСНОЙ ЛАФЕТНЫЙ СТВОЛ CROSSFIRE-RU (КРОССФАЙЕ)

Переносной лафетный ствол CROSSFIRE-RU (КРОССФАЙЕ) позволяет изменять конфигурацию подаваемой струи от сплошной (компактной) до распыленной (защитный экран).
Возможна фиксация лафета в любом положении. Есть ограничитель нижнего положения 35° при использовании переносного основания SAFE-TAK-RU, автоматический предохранительный клапан SAFE-TAK-RU, который прекращает подачу воды на 90% при отрыве лафета от поверхности, и автоматический дренажный клапан для слива воды по окончании работы.

Ствол-насадок MASTER STREAM-RU дополнительно обеспечивается пенным насадком FJ-LX-M для пены низкой кратности.

Основные технические характеристики:

Рабочее давление, бар	7-12
Производительность, л/с	от 9 дол/мин)
Дальность подачи водяной струи*, м	до 70
Угол поворота в горизонтальной плоскости	250°
Угол подъема струи в вертикальной плоскости	35-85°
Вес, кг	27

* При подаче пенного раствора дальность струи уменьшается на 10%.

Примеч.: Соединительная полугайка Ø125 мм (предусматривается установка водосборника ВС-125 для одновременного присоединения 2-х рукавов Ø77 мм). Для эффективного применения лафетного ствола необходимо обеспечение его бесперебойной подачей воды с помощью 2-х АЦ (АНР).

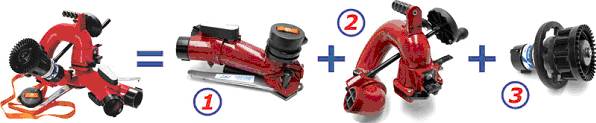

Лафетный ствол состоит из переносного основания SAFE-TAK 1250 (поз. 1) c одним или двумя входами, лафета CROSSFIRE (поз. 2) и автоматического ствола-насадка MASTER STREAM (поз. 3). (См. рисунок ниже).

Рукава пожарные – предназначены для транспортирования

ОТВ под избыточным давлением.

Напорные, 20 м (Диаметр: 51, 66, 77, 89, 150 мм)

Всасывающие, 4 м - для забора воды из откр. водоисточника (диаметр: 125 мм)

Напорно-всасывающие, 4 м - для забора воды из ПГ (диаметр: 77 мм)

Напорные рукава

Тактико-технические данные	51	66	77
Пропускная способность рукава, л/с	11	17	23,5
Емкость рукава, л	40	70	90
Сопротивление рукава	0,15	0,035	0,015
Рабочее давление, атм.	16	16	16
Испытательное давление, атм.	20	20	20
Масса 1 метра, кг	0,34	0,44	0,54

Ручные пожарные лестницы

Тактико-технические данные	ЛП	ЛШ	Л-60	ЛСУ
Вес, кг	10,5	9,8	48	18
Ширина, мм	346	400	485	425
Длина в сложенном состоянии, м	3,4	4,1	4,4	2,1
Длина в разложенном состоянии, м	3,1	-	10,7	4,1
Количество ступеней	8	13	35	12
Шаг между ступенями, мм	340	340	350	350

Количество воды, необходимой для запуска гидроэлеваторной системы, л

Кол-во Г-600	Диаметр рук. линии, мм	Длина рукавных линий, м
20	40	60	80	100
1	66 77	274 186	548 372	822 558	1096 744	1370 930

7.3. Требования безопасности, предъявляемые к пожарно-техническому вооружению.

Выдвижная пожарная лестница.

Требования безопасности: при установке выдвижной пожарной лестницы необходимо:

- устанавливать выдвижную лестницу в 1,5 - 2 метрах от стены, угол наклона лестницыград.;

- выдвигать колена выдвижной лестницы равномерно, без рывков, не допуская накручивания веревки на руки;

- удерживать выдвижную лестницу при выдвижении за тетивы первого колена, не допуская охвата пальцами внутренней стороны тетивы;

- поддерживать равновесие выдвижной лестницы во время ее выдвижения; проверять механизм фиксации в выдвинутом положении.

Подъем или спуск по выдвижной лестнице допускается после того, как:

- кулачки валика-останова оперлись о ступеньку колена выдвижной лестницы;

- выдвижная лестница прислонена к зданию (сооружению) и поддерживается за тетивы первого колена пожарным;

- выдвижная лестница выдвинута на такую длину, чтобы над карнизом здания, подоконником и т. п. выступали не менее двух ступеней верхнего колена.

При работе с выдвижной лестницей необходимо:

- устанавливать ее, как правило, в тех местах, где она в случае наклона или падения не соприкоснется с линиями электрических и радиосетей. Если такая возможность отсутствует, необходимо для установки и уборки выдвижной лестницы выделять трех человек, один из которых должен оставаться для подстраховки поднимающихся и

- выдвинутой выдвижной лестницы от падения до окончания работ;

- установку выдвижной лестницы к металлической кровле объекта разрешается производить только после обесточивания предприятия.

При подъеме (спуске) по выдвижной лестнице следует смотреть перед собой, обхватывая ступени пальцами. При проведении занятий по обучению личного состава подразделений ГПС работе со штурмовой и трехколенной лестницами на площадках этажей учебной башни выставляется личный состав подразделений ГПС для оказания

помощи обучающимся.

Сроки испытания: ручные пожарные лестницы должны испытываться один раз в год и после каждого ремонта. Перед использованием их на соревнованиях на них представляются акты. Использовать ручные пожарные лестницы, имеющие неисправности, повреждения основных частей или не выдержавшие испытания, не разрешается.

Порядок испытания: устанавливается на твердом грунте, выдвигается на полную высоту и прислоняется к стене под углом 75 град. к горизонтали (2,8 м от стены до башмаков лестницы). В таком положении каждое колено нагружается посредине грузом в 100 кг на 2 мин. Веревка должна выдержать натяжение в 200 кг без деформации.

После испытания выдвижная лестница не должна иметь повреждений, колена должны выдвигаться и опускаться без заедания.

Штурмовая лестница.

Требования безопасности: занятия по подъему в этажи учебной башни с помощью штурмовой и выдвижной лестниц проводятся только после того, как руководитель занятий лично проверит состояние страхующего приспособления, предохранительной подушки учебной башни, проинструктирует людей, выделенных для страховки на этажах. Все виды работ выполняются в боевой одежде и в касках.

Во время работ с ручными пожарными лестницами на занятиях, учениях или пожаре необходимо:

- не допускать подъем и спуск более одного человека на одно колено выдвижной лестницы, а также штурмовую лестницу и лестницу-палку; удерживать выдвижную лестницу во время подъема или спуска по ней людей. При работе на лестнице со стволом или инструментом работающий со стволом или инструментом должен закрепляться за ступени лестницы с помощью поясного карабина пожарного;

- при подъеме по выдвижной лестнице с инструментом принять меры, исключающие его падение.

Порядок испытания: подвешивается свободно за конец крюка и каждая тетива на уровне 2 ступени снизу нагружается грузом в 80 кг (всего 160 кг) на 2 минуты. После испытания штурмовая лестница не должна иметь трещин и остаточной деформации крюка

Лестница-палка.

Порядок испытания: При испытании устанавливается на твердом грунте, прислоняется под углом 75 град. к горизонтали и нагружается посредине грузом 120 кг на 2 минуты. После снятия нагрузки лестница-палка не должна иметь никаких повреждений, должна легко и плотно складываться.

Для испытания ручных пожарных лестниц вместо подвешивания груза может применяться динамометр.

Пояса пожарные, спасательные и поясные карабины пожарные.

Техника безопасности: Перед заступлением на боевое дежурство пояса пожарные, а также пожарные поясные карабины (далее - карабины) подлежат тщательному осмотру.

Пояс пожарный снимается с боевого расчета при:

- повреждении поясной ленты (надрыв, порез); - неисправности (поломки, погнутости) пряжки и шпилек пряжки;

- нарушении целостности заклепок и отсутствии на них шайб; - порыве заклепками или блочками материала поясной ленты;

- отсутствии хомутика для закладывания конца пояса; - наличии трещин и вмятин на поверхности блочков или отсутствии хотя бы одного из них;

- наличии разрывов кожаной облицовки пояса.

Карабин снимается с боевого расчета, если:

- имеется его деформация (затвор не открывается или не полностью закрывается);

- пружина не обеспечивает закрытие замка карабина, а также имеются выступы и шероховатости (неровности) в замке затвора и в месте шарнирного крепления затвора.

Сроки испытания: Пояса пожарные, спасательные и поясные карабины пожарные испытываются на прочность один раз в год.

Порядок испытания: Для испытания пояс надевается на прочную консольную или балочную конструкцию диаметром не менее 300 мм и застегивается на пряжку.

К карабину, закрепленному на полукольце пояса, подвешивается без рывков груз 350 кг на 5 мин. (для поясов пожарных спасательных 350 кг/5 мин.). После снятия нагрузки на поясе не должно быть никаких разрывов и других повреждений поясной ленты, пряжек, заклепок и др. Карабин не должен иметь измененной формы и целостности материала. Затвор карабина должен свободно открываться и плотно закрываться. Испытания поясов карабинов могут производиться на стенде с помощью динамометра

Спасательные веревки.

Требования безопасности: Спасательные веревки, состоящие на вооружении, должны соответствовать требованиям НПБ, иметь коуши, храниться в чехлах, смотанные в клубок. Один из концов спасательной веревки у обвязки петли обшивается белой тесьмойсм ширины), на котором указываются инвентарный номер и дата последнего испытания. Нанесение инвентарного номера на металлические кольца крепления концов веревки производится путем кернения или гравировки. Нанесение инвентарного номера на металлические кольца крепления концов веревки стирающимися, выцветающими средствами (краска, маркер, фломастер) запрещается. На чехле крепится бирка с указанием даты последнего испытания и указанием инвентарного номера спасательной веревки.

Спасательная веревка проверяется наружным осмотром командирами отделений не реже одного раза в 10 дней с занесением результатов осмотра в журнал испытаний ПТВ, а начальниками караулов - перед каждым использованием на занятиях и после каждого применения на пожаре. Спасательная веревка не должна иметь местных утолщений и повышенной влажности, порывы отдельных нитей допускаются, но не более 15 штук на 200 мм длины веревки.

Перед проведением занятий и после каждого использования спасательной веревки под руководством начальника караула должна проводиться практическая проверка ее прочности. Для проверки на размотанной и закрепленной на всю длину (допускается через блок) спасательной веревке подтягиваются и зависают на 1 - 2 секунды три человека. Если после снятия нагрузки удлинение спасательной веревки сохранится, она признается непригодной для спасательных работ (занятий) и с боевого расчета снимается.

Срок испытания: на прочность один раз в 6 месяцев.

Порядок испытания: Для испытания спасательную веревку распускают на всю длину и к одному концу подвешенной спасательной веревки прикрепляют груз в 350 кг на 5 мин. После снятия нагрузки на спасательной веревке не должно быть никаких повреждений, остаточное удлинение спасательной веревки не должно превышать 5% первоначальной ее длины. Спасательную веревку можно испытывать и в горизонтальном положении через блок.

Статическое испытание спасательной веревки: спасательная веревка пропускается через блоки и замок. При этом замок должен прочно удерживать спасательную веревку. После снятия нагрузки на спасательной веревке не должно быть никаких повреждений, а удлинение не должно превышать 5% первоначальной длины.

Динамическое испытание спасательной веревки: к концу спасательной веревки, пропущенной через блоки и замок, на карабине подвешивается и сбрасывается с подоконника 3 этажа груз в 150 кг. При сбрасывании груза спасательная веревка не должна пробуксовывать более 30 см.

Рукавные задержки.

Сроки испытания: испытания рукавных задержек на прочность производятся один раз в год.

Порядок испытания: Для испытания задержка подвешивается крюком на плоскую поверхность балки (подоконника и др.) и на застегнутую петлю ее подвешивается груз в 200 кг на 5 мин. После снятия нагрузки крюк рукавной задержки не должен иметь деформации, а тесьма - разрывов и других повреждений.

Электрозащитные средства.

Сроки испытания: - перчатки резиновые диэлектрические - один раз в 6 месяцев;

- галоши резиновые диэлектрические - один раз в 3 года;

- боты резиновые диэлектрические - один раз в 3 года;

- ножницы для резки электропроводов с изолированными ручками - один раз в год.

Отбраковка ковриков резиновых диэлектрических при внешних осмотрах не реже 1 раза в год.

Пожарные стволы, пожарные колонки, разветвления, переходники, водосборники и т. д.

Сроки испытания: один раз в год.

Порядок испытания: Прочность и герметичность корпусов указанного оборудования должна быть обеспечена при гидравлическом давлении, в 1,5 раза превышающем рабочее, герметичность соединений - при рабочем давлении. При этом не допускается появление следов воды в виде капель на наружных поверхностях деталей и в местах соединений.

7.4. Формулы для расчета сил и средств.

1. Определение свободного времени горения.

Тсв.=Тобн.+Тсооб.+Тсл.+Тб. р.

2. Определение времени следования.

Тсл.=L x60/Vсл., где L - расстояние, км., Vсл.- скорость сл. ПА, км/ч

3. Определение площади пожара.

3.1. Форма развития пожара круговая с временем свободного горения до 10 мин.

Sпож.=3,14 х (0,5х Vл. хТсв.), м. кв.

3.2. Форма развития пожара круговая с временем свободного горения более 10 мин.

Sпож.=3,14 х (5 х Vл. + Vл. х Т1)2, где Т1 = Тсв - 10, мин.

3.3. Форма развития пожара прямоугол. с временем свободного горения до 10 мин.

Sпож.=n х а х 0,5 х Vл. х Тсв., где n - число сторон горения, а - ширина фронта

3.4. Форма развития пожара прямоугол. с временем свободного горения более 10 мин.

Sпож.=n х а х (5 х Vл. + Vл. х Т1)

3.5. Форма развития пожара угловая с временем свободного горения до 10 мин.

Sпож.= 0,25 х 3,14 х (0,5 х Vл. х Тсв.)2

3.6. Форма развития пожара угловая с временем свободного горения более 10 мин.

Sпож.= 0,25 х 3,14 х (5 х Vл. + Vл. х Т1)2

Vл. - линейная скорость распространения горения, м/мин.

1). жилые дома, лечебные и учебные учреждения - 0,6 - 1,0 м/мин

2). Административные здания, музеи и выставки - 1,0 - 1,5 м/мин

3). Коридоры и галереи - 4,0 - 5,0 м/мин

Iтр. - интенсивность подачи огнетушащего вещества, л/с*м. кв.

1). Жилые дома и административные здания - 0,06 - 1,5 л/с*м. кв.

2). Гаражи, культ.-зрелищные учреждения, торговые предприятия, склады - 0,2 л/с*м. кв.

3). Производственные здания - 0,15 - 2,0 л/с*м. кв.

4. Определение требуемого расхода огнетушащих веществ.

4.1. Требуемый расход ОТВ на тушение

Qтр. т.= Sпож. Х Iтр., л/с

4.2. Требуемый расход ОТВ на защиту

Qтр. з.= Sз. п. Х Iзащ., где Sз. п. - защищаемая площадь

Iзащ принимается в 2-3 раза меньше, чем Iтр.

5.1. Определение количества стволов на тушение

Nств. т.= Qтр. т. / qств., где qств. - производительность одного ствола, л/с

5.2. Определение количества стволов на защиту

Nств. з.= Qтр. з. / qств.

5.3. Определяем общее количество стволов

Nств.= Nств. т.+ Nств. з.

6. Фактический расход.

Qф= Qтр. т.+ Qтр. з., л/с

7. Количество отделений и автомобилей

7.1. Для работы со стволами

Nотд=Nств./ Nств. отд., где Nств. отд. - кол-во ств., которое может подать 1 отд.

7.2. Для подачи воды

Nн= Qф / Qн

Формулы для расчета расхода кислорода при работе в СИЗОД

1. Определение давления выхода.

1.1. Определение давления выхода в нормальных условиях.

Рвых.= 1,5 Рпути + 30

1.2. Определение давления выхода в сложных условиях.

Рвых.= 2 Рпути + 30

2. Определение времени работы у учага пожара.

Траб.= (Рб. - Рвых. - Рпути) х 1 /2

3. Определение суммарного времени работы в СИЗОД.

Траб.= (Рб/ 2

Решение задач с помощью ориентировочных расчетов.

1 ГПС-600 обеспечивает тушение ЛВЖ на S 75 м. кв.

1 ГПС-600 обеспечивает тушение ГЖ на S 120 м. кв.

1 ГПС-600 обеспечивает тушение по объему на V 120 м. куб.

1 ствол "Б" тушит S 35 м. кв.

1 ствол "А" тушит S 70 м. кв.

1 лафетный ствол ПЛС-П20 тушит S 220 м. кв.

Для охлаждения горящего резервуара требуется Д/4 стволов "А"

Для охлаждения соседнего требуется Д/22 стволов "А"

Запас пенообразователя для 1-го ГПС-600 равен 650 л.(по площади)

Запас пенообразователя для 1-го ГПС-600 равен 216 л.(по объему)

Примеры:

1. Sрез-ра=3.14хД=907,4 м. кв.

Qохл.=Д/4=34/4=9 стволов "А"

Nгпс=Sпож./120=8 ГПС-600

Кол-во пенообразователя Wпо=8х650=5200 л.

2. Объем подвала V=480 м. куб.

Nгпс=3хV / ТхQгпс=3х480 / 10х36 = 4 ГПС-600

Wпо=Nгпс х q х Т = 4 х 0,36 х 10 х 60 = 864 л.

2.1. Примерный расчет

Nгпс=V / 120=480 / 120 = 4 ГПС-600

Wпо= 4 х 216 л. = 864 л.

216 л. = 0,36 л/с по х 10 мин х 60

Подача воды в перекачку.

Nгол= Нн- (Нр+- Zм+- Zст) / S х Q2, где:

Nгол - предельное расстояние от места пожара до головной ПМ в рукавах, шт.

Нн - напор на насосе ПМ, м

Нр - напор разветвления, м (принимается равным Нствола + 10 м)

Zм - высота подъема (+) или спуска (-) местности, м

Zст - высота подъема (+) или спуска (-) пожарного ствола, м

S - сопротивление одного рукава м/линии. Д.77мм=0,015, Д.66мм=0,034

Q - суммарный расход из стволов, подсоединенных к 1-ой наиб. нагруж. маг. линии, л/с

Расстояние между машинами, работающими в перекачку.

Nмр= Нн- (Нвх+- Zм) / S х Q2 в кв., где:

Nмр - расстояние между машинами в рукавах, шт.

Нвх - напор на конце м/л, не менее 10 м., м.

Подвоз воды на пожар автоцистернами

Nац= (2 х Тсл + Тзап) / Трасх + 1
