DRAGER PA 94 Plus Basic.

Краткая инструкция по применению

Средства индивидуальной защиты /СИЗОД/ - изолирующие технические средства индивидуальной защиты органов дыхания и зрения человека от воздействия непригодной для дыхания среды.

DRAGER PA 94 Plus Basic - соответствует европейскому стандарту 89/686 EWG. Он является прибором на сжатом воздухе (баллонным респиратором) по EN 137, имеет сертификат пожарной безопасности.

1. Основные тактико-технические характеристики DRAGER PA 94 Plus Basic

2. Описание составляющих частей дыхательного аппарата

3. Требования к работе с дыхательным аппаратом и безопасности при работе с ним

4. Принципиальная схема работы аппарата Drager

5. Проверки СИЗОД, порядок их проведения и периодичность

6. Расчет параметров работы в СИЗОД

1. Основные тактико-технические характеристики DRAGER PA 94 Plus Basic

Время защитного действия	до 120 мин	Вес спинки с редуктором, манометром и подвесной системой	2,7 кг
Масса ДАСВ в сборе, в снаряженном состоянии	1 баллон	2 баллона	Вес панорамной маски	0,5 кг
9,4 кг	15,8 кг
Давление выхода из редуктора (Рр. вых.)	7,2 атм. (6-9 атм.)	Вес легочного автомата	0,5 кг
Давление, при котором работает редуктор	от 10 до 330 атм.	Вес баллона (без воздуха / с воздухом)	4,0 / 6,4 кг
Давление срабатывания свистка (звукового сигнала)	55 атм. ± 5 атм.	Объем баллона (Laxfer)	6,8 л / 300 атм.
Предохранительный клапан редуктора срабатывает при давлении	1атм.	Количество (запас) воздуха в 1-м баллоне	2100 л
Избыточное давление (подмасочное давление)	0,25-0,35 атм	Количество (запас) воздуха в 2-х баллонах	4200 л
Сопротивление дыханию при вдохе	не более 5 милибар	Минимальное давление при заступлении	265 атм.
Температурный предел работы ДАСВ	От -45 до +65 гр. С	Расход воздуха	30 – 120 л/мин
Размеры воздушного баллона (без вентиля)	520х156 мм	Расход воздуха при: - легкой работе - средней работе - тяжелой работе	30-40 л/мин 70-80 л/мин 80-120 л/мин
Размеры (без баллона, с несущими ремнями в свернутом положении для хранения)	Длина: 620 мм Ширина: 320 мм Высота: 150 мм	Средний расход давления (атм./ в минуту) при: - легкой работе - средней работе - тяжелой работе	1 баллон	2 баллона
5	2,5
10	5
14	7

2. Описание составляющих частей дыхательного аппарата.

DRAGER PA 94 Plus Basic состоит из следующих частей:

1. Спинка (ложемент)

2. Редуктор

3. Звуковой сигнал (свисток)

4. Манометр

5. Тройник (переходник)

6. Легочный автомат

7. Панорамная маска (Panorama Nova SP)

8. Два воздушных баллона (Laxfer).

2.1. Спинка (ложемент).

Ложемент состоит из подогнанной по фигуре человека пластмассовой плиты из антистатического материала (усиленный стекловолокном антистатический дюропласт), которая имеет отверстия для взятия руками при переноске баллонного респиратора. Широкий, с подкладкой поясной ремень обеспечивает возможность ношения прибора на бёдрах. Вес баллонного респиратора может быть таким образом перемещён с плеч на бёдра. Все ремни сделаны быстросменными и изготовлены из Арамид / Номекс - ткани, которая является негорючей или же самогаснущей.

На нижней части ложемента расположены: крепление для редуктора давления и эластичный элемент защиты от ударов. В верхней части ложемента закреплена опора под баллон со встроенной линией крепления, которая в сочетании со складной скобой, лентой крепления баллонов и натяжной пряжкой даёт возможность крепления различных баллонов со сжатым воздухом.

Каждый дыхательный аппарат имеет индивидуальный номер, который находится на спинке, имеет обозначение из 4-х букв и 4-х цифр (BRVS-0026).

2.2. Редуктор давления

Корпус редуктора давления сделан из латуни. Он закреплён на нижней части несущего каркаса. На редукторе давления находятся предохранительный клапан, шланг манометра с манометром, звуковым сигналом и шланг среднего давления. Редуктор давления уменьшает давление из баллона (10-330 атм.) до 6÷9 атм.(бар). Предохранительный клапан отрегулирован таким образом, что он срабатывает при давлении в секции среднего давления 13÷20 бар. Редуктор не требует обслуживания в течение 6 лет, после проведения ТО – еще 5 лет (опломбирован).

Из редуктора выходит два шланга:

- шланг среднего давления – к шлангу среднего давления крепится легочный автомат Plus-A и панорамная маска Panorama Nova Стандарт P;

- шланг высокого давления – к шлангу высокого давления крепится звуковой сигнал (свисток) и манометр.

Минимальное давление, при котором редуктор обеспечивает бесперебойную работу - 10 атм., - гарантированное минимальное давления завода изготовителя, при котором обеспечивается безопасность человека.

2.3. Звуковой сигнал (свисток) - устройство предупреждения и 2.4. Манометр

Устройство предупреждения отрегулировано так, что оно выдаёт акустический сигнал при понижении давления в баллоне до давления срабатывания - 55±5 бар. Активизируется высоким давлением, при работе свистка используется среднее давление. Сигнал звучит почти до полного расходования используемого запаса воздуха. Устойчивый звук более 90 дБл до 10 бар (атм.). Свисток встроен в шланг манометра. Свисток и манометр полностью защищены. Шкала манометра люминесцентная.

Примечание: Дыхательные аппараты поставляются с установленным значением 55 бар +/_ 5 бар.

2.5. Тройник

Тройник позволяет подсоединение двух 6,8л/300 бар композитных баллонов.

2.6. Легочный автомат

Легочный автомат Plus А включается при первом вдохе. Для выключения ЛА необходимо нажать красную клавишу.

2.7. Панорамная маска

Панорамная маска Панорама Нова Стандарт P крепится на голове с помощью пяти лучевого оголовья. Маска имеет пластиковые обрамление стекла и переговорную мембрану. Стекло – поликарбонат. В маске имеется клапанная коробка – 2 клапана вдоха (первый – для дыхания, второй – для обеспечения подпора воздуха 0,25-0,35 атм) и 1 клапан выдоха. Давление выдоха из панорамной маски составляет 0,42-0,45 атм.

2.8. Баллоны сжатого воздуха

На аппарат устанавливается металлокомпозитные баллоны Laxfer емкостью 6,8 литров с рабочим давлением в баллоне 300 бар (атм.). В зависимости от температуры и влажности окружающего воздуха возможно внешнее обледенение на вентиле баллона, редукторе давления и соединении, но для функционирования прибора это не имеет значения.

Каждый воздушный баллон имеет индивидуальный номер, который имеет обозначение из 2-х букв и 5-ти цифр (LN 21160).

При заступлении на боевое дежурство давление воздуха в баллонах СИЗОД должно быть не менее 265 атм. – требование к данному аппарату электронной системы автоматического контроля и предупреждения фирмы DRAGER Bodyguard II (бодигард).

При открытии 2-х баллонов, при условии, что в баллонах было разное давление, давление в баллонах выравнивается, общее давление падает, воздух перетекает из одного баллона во второй (слышен характерный шипящий звук), так как они являются сообщающимися сосудами. Время защитного действия, при этом, не уменьшается.

3. Требования к работе с дыхательным аппаратом и безопасности при работе с ним

1. При работе в СИЗОД необходимо оберегать его от непосредственного соприкосновения с открытым пламенем, ударов и повреждений, не допускать снятия маски или оттягивания ее для протирки стекол, не выключаться даже на короткое время. Выключение из СИЗОД осуществляется по команде командира звена ГДЗС: «Звено ГДЗС, из дыхательных аппаратов - выключись!».

2. Открытие вентиля осуществляется вращением рукоятки против часовой стрелки. Чтобы предотвратить невольное закрытие во время использования, следует открывать вентиля баллонов как минимум двумя оборотами. Не крутить силой до упора.

3. При стыковке баллонов не допускать попадание грязи на резьбовые соединения.

4. При закручивании – откручивании баллонов применяется система «3-х пальцев». Силу не применять.

5. При активизировании легочного автомата в атмосферу (без маски – как резервный вариант), первый вдох осуществлять через 3 сек. после подачи воздуха.

6. Правила по технике безопасности при надевании лицевой маски: борода, усы, очки контактируют с уплотнениями лицевой маски и могут отрицательно сказаться на безопасности пользователя.

7. При креплении воздушных баллонов к спинке аппарата нельзя натягивать ремни крепления с силой до закрытия застежки (система «Тавло»).

8. При обслуживании панорамной маски запрещается мыть ее с помощью органических растворителей (бензин, ацетон, спирт). Для обслуживания использовать пенный раствор детского мыла.

9. Сушка маски осуществляется при температуре не более 60 гр. С.

10. Стекло панорамной маски, во время работы, запрещается протирать перчатками, крагами, грязными тряпками, чтобы не нанести повреждений стеклу.

11. Если при проверке №1 и №2 дыхательных аппаратов будут обнаружены неисправности, которые не могут быть устранены владельцем, они выводятся из боевого расчета и направляются на базу ГДЗС для ремонта, а газодымозащитнику выдается резервный аппарат.

5. ПРОВЕРКИ СИЗОД, ПОРЯДОК ИХ ПРОВЕДЕНИЯ И ПЕРИОДИЧНОСТЬ.

Приложение 10 Наставления по газодымозащитной службе ГПС МВД России, утвержденное приказом МВД РФ № 000 от 30.04.96 г., определяет правила и порядок проведения проверок противогазов и дыхательных аппаратов.

Боевая проверка - вид технического обслуживания СИЗОД, проводимого в целях оперативной проверки исправности и правильности функционирования (действия) узлов и механизмов непосредственно перед выполнением боевой задачи по тушению пожара. Выполняется владельцем СИЗОД под руководством командира звена перед каждым включением в СИЗОД.

Перед проведением боевой проверки газодымозащитник производит надевание и подгонку его подвесной системы.

Боевая проверка производится по команде командира звена ГДЗС по команде: «Звено ГДЗС, дыхательные аппараты - проверь!».

1.Проверить исправность маски. Внешний осмотр.

Визуально проверить целостность стекла, полуобойм, ремней оголовья и клапанной коробки, а также надёжность подсоединения лёгочного автомата. Если маска полностью укомплектована и отсутствуют повреждения ее элементов, она считается исправной.

2.Проверить герметичность дыхательного аппарата на разряжение.

При закрытом вентиле баллона приложить панорамную маску к лицу, сделать вдох и если при этом возникает большое сопротивление, не снижающееся в течение 2-3 сек., то аппарат герметичен.

3.Проверить герметичность системы высокого и среднего давления.

Открыть вентиль баллона и закрыть его. Определить по манометру изменения давления воздуха в баллоне, если отсутствует падение давления воздуха аппарат считается герметичным.

4.Проверить работу легочного автомата.

4.1. Проверка легочного автомата и клапана выдоха.

Предварительно выключив лёгочный автомат открыть вентиль баллона. Маску приложить к лицу и сделать 2-3 глубоких вдоха/выдоха. При первом вдохе лёгочный автомат должен включится и не должно ощущаться сопротивление дыханию.

4.2. Проверка клапана обеспечения подпоры воздуха.

Под обтюратор вставить палец и убедиться в наличии потока воздуха из маски. Убрать палец и задержать дыхание на 10 сек. Убедиться в отсутствии утечки воздуха.

4.3. Проверка аварийной подачи.

Надавить на кнопку байпаса и убедиться в исправности принудительной подачи воздуха. Выключить лёгочный автомат. Закрыть вентиль баллона.

5.Проверить работу звукового сигнала.

Приложить панорамную маску к лицу и сделать вдох, медленно откачивать воздух до срабатывания звукового сигнала. Звуковой сигнал должен сработать при давлении на выносном манометре 55 +/-5 атм. (бар).

6. Проверить давление воздуха в баллоне.

При выключенном предварительно лёгочном автомате, открыть вентиль баллона и по выносному манометру проверить давление

7. Доклад командиру звена ГДЗС о готовности к включению и давлении воздуха в баллоне: «Газодымозащитник Петров к включению готов, давление -270 атмосфер».

Включение личного состава в СИЗОД проводится по команде командира звена ГДЗС:

«Звено ГДЗС, в аппараты - включись!» в следующей последовательности:

снять каску и зажать ее между коленями; открыть вентиль баллона; надеть маску; надеть каску.

Проверка №1 - Проводится владельцем дыхательного аппарата под руководством начальника караула непосредственно перед заступлением на боевое дежурство, а также перед проведением тренировочных занятий на чистом воздухе и в непригодной для дыхания среде, если использование СИЗОД предусматривается в свободное от несения боевого дежурства время.

Результаты проверки заносятся в журнал регистрации проверок №1.

Проверку резервных СИЗОД осуществляет командир отделения.

1.Проверить исправность маски.

Маска должна быть полностью укомплектована без видимых повреждений.

2.Провести осмотр дыхательного аппарата.

Проверить надежность крепления подвесной системы аппарата, баллонов и манометра, а также убедиться в отсутствии механических повреждений узлов и деталей. Подсоединить маску к легочному автомату.

3.Проверить герметичность дыхательного аппарата на разряжение.

При закрытом вентиле баллонов плотно приложить маску к лицу и попытаться сделать вдох. Если при вдохе создается большое сопротивление, не дающее сделать дальнейший вдох и не снижающееся в течение 2-3 секунд, дыхательный аппарат считается герметичным.

(нажатием кнопки отключить легочный автомат).

4.Проверить герметичность системы высокого и среднего давления.

Открыть и закрыть вентиль баллона, выключив предварительно механизм избыточного давления в подмасочном пространстве. Определить по манометру изменения давления воздуха в баллоне, если в течение 1 минуты падение давления воздуха не превышает 10 бар аппарат считается герметичным.

5.Проверить работу легочного автомата.

5.1. Проверка легочного автомата и клапана выдоха.

Предварительно выключив лёгочный автомат открыть вентиль баллона. Маску приложить к лицу и сделать 2-3 глубоких вдоха/выдоха. При первом вдохе лёгочный автомат должен включится и не должно ощущаться сопротивление дыханию.

5.2. Проверка клапана обеспечения подпоры воздуха.

Под обтюратор вставить палец и убедиться в наличии потока воздуха из маски. Убрать палец и задержать дыхание на 10 сек. Убедиться в отсутствии утечки воздуха.

5.3. Проверка аварийной подачи.

Надавить на кнопку байпаса и убедиться в исправности принудительной подачи воздуха. Выключить лёгочный автомат. Закрыть вентиль баллона.

6.Проверить работу звукового сигнала.

Плавным нажатием кнопки легочного автомата стравить давление до появления звукового сигнала, если звуковой сигнал появился при давлении 55+/- 5 бар, то звуковой сигнал исправен.

7.Проверить показания давления воздуха в баллоне.

Давление в баллоне должно быть не менее 265 бар, для постановки дыхательного аппарата в боевой расчет.

Проверка №2 - вид технического обслуживания, проводимого в процессе эксплуатации СИЗОД после проверки №3, дезинфекции, замены воздушных баллонов, а также не реже одного раза в месяц, если в течение этого времени СИЗОД не пользовались. Проверка проводится в целях постоянного поддержания СИЗОД в исправном состоянии.

Проверка проводится владельцем СИЗОД под руководством начальника караула.

Проверку резервных СИЗОД осуществляет командир отделения. Результаты проверки заносятся в журнал регистрации проверок N2.

Проверка №2 осуществляется с помощью контрольно-измерительных приборов в соответствии с инструкциями по их применению. В случае отсутствия контрольных приборов, проверка №2 проводится в соответствии с проверкой №1

Проверка №3 - вид технического обслуживания, проводимого в установленные календарные сроки, в полном объеме и с заданной периодичностью, но не реже одного раза в год. Проверке подлежат все находящиеся в эксплуатации и в резерве СИЗОД, а также требующие полной дезинфекции всех узлов и деталей.

Проверка проводится на базе ГДЗС старшим мастером (мастером) ГДЗС. Результаты проверок записываются в журнал регистрации проверок N 3 и в учетную карточку на СИЗОД, делается также отметка в годовом графике проверок.

6. РАСЧЕТ ПАРАМЕТРОВ РАБОТЫ В СИЗОД

Основными расчетными показателями работы газодымозащитников в непригодной для дыхания среде являются:

·  контрольное давление воздуха в аппарате, при котором необходимо выходить на свежий воздух (Рк. вых.);

·  время работы звена ГДЗС у очага пожара (Траб.);

·  общее время работы звена ГДЗС в непригодной для дыхания среде и ожидаемое время возвращения звена ГДЗС на свежий воздух (Тобщ.).

Методика проведения расчетов параметров работы в СИЗОД производится в соответствии с требованиями приложения 1 к Наставлению по ГДЗС ГПС МВД РФ (Приказ № 000 от 30.04.96 г.).

Расчет контрольного давления воздуха в дыхательном аппарате (Рк. вых.), при котором необходимо выходить на свежий воздух,

Для определения контрольного давления воздуха в аппарате (Рк. вых.) при работе в Drager PA94 необходимо, во-первых, определить значение максимального падения давления воздуха Рп. мах (бар.) при движении звена ГДЗС от поста безопасности до конечного места работы (определяется командиром звена ГДЗС), затем прибавить к нему резервное давления воздуха в баллоне Резерв (55 атм.).

Рк. вых. = Рп. мах + Ррезерв.

Пример: Перед входом звена ГДЗС в непригодную для дыхания среду давление воздуха в Drager PA 94 составляло 280, 290, и 300 бар. За время, продвижения к месту работы они снизились до 260, 265 и 280 атм., т. е. максимальное падение давления воздуха составило 25 бар. Контрольное давление воздуха (Рк. вых.) будет равно:

Рк. вых. = Рп. мах + Ррезерв.= 25 + 55 = 80 бар.

Примечание: При работе в подземных сооружениях, метрополитене, многоэтажных подвалах со сложной планировкой, трюмах кораблей, зданиях повышенной этажности, расчет Рк. вых. производится с учетом того, что запас воздуха на непредвиденные обстоятельства обратного пути должен быть увеличен не менее, чем в 2 раза.

Расчет времени работы в дыхательных аппаратах у очага пожара (Траб.).

Для определения Траб. в Drager PA94 у очага пожара необходимо определить наименьшее в составе звена ГДЗС значение давления воздуха в баллонах дыхательного аппарата непосредственно у очага пожара, затем вычесть из него значение давления воздуха, необходимое для обеспечения работы дыхательного аппарата при возвращении на свежий воздух (Рк. вых.), полученную разность умножить на вместимость баллона (7 л) и разделить на средний расход воздуха при работе в аппаратах (40 л/мин.) и коэффициент сжимаемости воздуха (Ксж) при давлении 300 бар (атм, кгс/см2) (1,1).

Траб.= (Рmin. бал.- Рк. вых.)х V/(1,1х40) мин.

Пример: Перед входом звена ГДЗС в непригодную для дыхания среду давление воздуха в Drager PA94 составляло 280, 290 и 300 бар. За время движения к месту работы оно снизилось соответственно до 260, 270 и 275 бар, т. е. максимальное падение давления воздуха составило 25 атм. Время работы у очага пожара будет равно.

Траб.= (Рmin. бал.- Рк. вых.)х V/(1,1х40) =(260-80)х7/(1,1х40)= 28,6 мин

Расчет, общего времени работы, звена ГДЗС в непригодной для дыхания среде (Тобщ.).

Для расчета Тобщ. необходимо перед входом в непригодную для дыхания среду определить в составе звена ГДЗС наименьшее значение давления воздуха в баллонах и вычесть из него значение давления воздуха, необходимого для устойчивой работы редуктора. Полученный результат умножить на вместимость баллона (7 л) и разделить на средний расход воздуха при работе в аппаратах (33 л/мин.) и коэффициент сопротивления воздуха (1,1).

Тобщ.= (Рmin. бал.- Ррезерв.)х V/(1,1х40) мин.

Пример: Звено ГДЗС включилось в дыхательные аппараты Drager PA94 в 12 час. 15 мин. При этом давление воздуха в баллонах составляло: 300, 290 и 280 бар. Определить продолжительность работы звена ГДЗС в непригодной для дыхания среде и время возвращение (Твозв).

Тобщ.= (Рmin. бал.- Ррезерв.)х V/(1,1х40) = (280 – 55)х7 / (1,1х40) =35,8 мин.

Твозв.= Твключ.+.Тобщ = 12 час. 15 мин + 35,8 мин = 12 час 51 мин

Расчет среднего расхода давления (атм.) в минуту при работе с одним баллоном:

В одном баллоне при 300 атм. находится 2100 л воздуха.

1 атм. = 7 л воздуха (2100 л / 300 атм)

Тср. расх.= 100 л/мин : 7 л (1 атм.) = 14,28 = 14 атм./мин. – при тяжелой работе

Тср. расх.= 75 л/мин : 7 л (1 атм.) = 10,71 = 10 атм./мин.- при средней работе

Тср. расх.= 40 л/мин : 7 л (1 атм.) = 5,71 = 5 атм./мин. – при расчетных формулах

Тср. расх.= 35 л/мин : 7 л (1 атм.) = 5 атм./мин.

Тср. расх.= 30 л/мин : 7 л (1 атм.) = 4,29 = 5 атм./мин.- при легкой работе

Вывод: при среднем расходе воздуха в диапазоне от 30 до 40 л/мин средний расход давления воздуха за 1 минуту будет составлять 5 атм./мин.

Пример:

В баллоне 300 атм. При тяжелой работе (14 атм./мин) воздуха в баллонах хватит на 21 мин.

В баллоне 300 атм. При средней работе (10 атм./мин) воздуха в баллонах хватит на 30 мин.

В баллоне 300 атм. При легкой работе (5 атм./мин) воздуха в баллонах хватит на 60 мин.

Примечание:

При использовании 2-х баллонов, расчетные формулы будут выглядеть следующим образом:

Расчет времени работы в дыхательных аппаратах у очага пожара (Траб.).

Траб.= (Рmin. бал.- Рк. вых.) х Vх2 /(1,1х40) мин.

Пример: Перед входом звена ГДЗС в непригодную для дыхания среду давление воздуха в Drager PA94 составляло 280, 290 и 300 бар. За время движения к месту работы оно снизилось соответственно до 260, 270 и 275 бар, т. е. максимальное падение давления воздуха составило 25 атм. Время работы у очага пожара будет равно.

Траб.= (Рmin. бал.- Рк. вых.)х Vх2 /(1,1х40) =(260-80)х7х2/(1,1х40)= 57,27 мин

Расчет, общего времени работы, звена ГДЗС в непригодной для дыхания среде (Тобщ.).

Тобщ.= (Рmin. бал.- Ррезерв.) х Vх2 /(1,1х40) мин.

Пример: Звено ГДЗС включилось в дыхательные аппараты Drager PA94 в 12 час. 15 мин. При этом давление воздуха в баллонах составляло: 300, 290 и 280 бар. Определить продолжительность работы звена ГДЗС в непригодной для дыхания среде и время возвращение (Твозв).

Тобщ.= (Рmin. бал.- Ррезерв.) х Vх2 /(1,1х40) = (280 – 55)х7х2 / (1,1х40) =71,6 мин.

Твозв.= Твключ.+.Тобщ = 12 час 00 мин + 71,6 мин = 13 час 12 мин

Расчет среднего расхода давления (атм.) в минуту при работе с двумя баллонами:

В двух баллонах при 300 атм. находится 4200 л воздуха.

1 атм. = 14 л воздуха (4200 л / 300 атм)

Тср. расх.= 100 л/мин : 14 л (1 атм.) = 7,14 = 7 атм./мин. – при тяжелой работе

Тср. расх.= 75 л/мин : 14 л (1 атм.) = 5,36 = 5 атм./мин.- при средней работе

Тср. расх.= 40 л/мин : 14 л (1 атм.) = 2,85 = 3 атм./мин. – при расчетных формулах

Тср. расх.= 35 л/мин : 14 л (1 атм.) = 2,5 атм./мин.

Тср. расх.= 30 л/мин : 14 л (1 атм.) = 2,14 = 2,5 атм./мин.- при легкой работе

Вывод: при среднем расходе воздуха в диапазоне от 30 до 40 л/мин средний расход давления воздуха за 1 минуту будет составлять 2,5 атм./мин.

Пример:

В 2-х баллонах 300 атм. При тяжелой работе (7 атм./мин) воздуха в баллонах хватит на 42 мин.

В 2-х баллонах 300 атм. При средней работе (5 атм./мин) воздуха в баллонах хватит на 60 мин.

В 2-х баллонах 300 атм. При легкой работе (2,5 атм./мин) воздуха в баллонах хватит на 120 мин.

7. При работе в ДАСВ в условиях низких температур (-10 0С и ниже) необходимо:

- дыхательные аппараты и панорамные маски размещать в кабине пожарных автомобилей в вертикальном положении в специально оборудованных ячейках. Для защиты СИЗОД от механических повреждений дно и стенки ячеек обиваются амортизирующим материалом;

- перед включением в ДАСВ, панорамную маску согревать на теле или теплым воздухом, входить в непригодную для дыхания среду только после подогрева дыханием клапанной коробки, дыхательных клапанов;

- защищать панорамную маску и маску спасательного устройства от попадания на них влаги (воды), не допуская замерзания клапана выдоха и других резиновых узлов;

- обращать внимание на падение давления воздуха в баллоне при перепаде температур с высокой на низкую, контролировать давление воздуха в баллоне. Во время работы в аппарате при отрицательных температурах должно учитываться фактическое время его защитного действия. Не допускать включение в ДАСВ с давлением в баллоне ниже 265 атм.

- избегать ударов панорамной маски. Обращать внимание на то, что изделия из пластмассы (полимеров) при низкой температуре обладают повышенной хрупкостью.

- включение в СИЗОД на месте пожара (учении) проводить на свежем воздухе у места входа в непригодную для дыхания среду на посту безопасности; при отрицательной температуре окружающего воздуха - в теплом помещении или кабине боевого расчета пожарного автомобиля.

- не рекомендуется дышать холодным воздухом и пить холодную воду сразу после выключения из дыхательного аппарата.

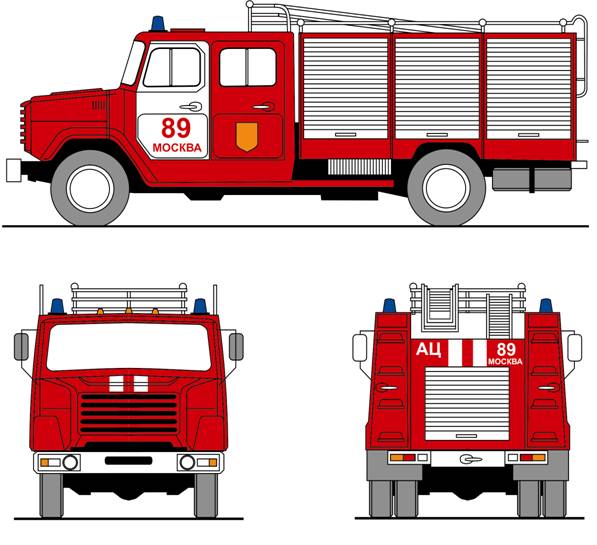

10. Цветографические схемы автомобилей противопожарной службы

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСТ

ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ, ОПОЗНАВАТЕЛЬНЫЕ ЗНАКИ, НАДПИСИ,

СПЕЦИАЛЬНЫЕ СВЕТОВЫЕ И ЗВУКОВЫЕ СИГНАЛЫ АВТОМОБИЛЕЙ ОПЕРАТИВНЫХ СЛУЖБ

Дата введения

11. Информация о подразделении.

11.1. Штатная расстановка подразделения

11.2. Обязанности личного состава по табелю боевого расчета

11.3. Основные сведения о личном составе.

12. Ведение рабочей тетради

(дата, тема занятий, конспектирование)
