Программирование Передатчиков Сообщений серии «ПС Микро МС» под систему LARS при помощи адаптера и программы «Программатор объектовых устройств»
Передатчик сообщений серии «Микро-МС» разработан для потребителей, которые уже используют охранные панели импортного производства.
С помощью этого прибора Вы можете, используя Ваше оборудование, перейти от охраны по телефонным линиям на более надежный и удобный радиоканал.
Передатчик предназначен для приема сообщений от ПКП, имеющих в своем составе телефонный дозваниватель, работающий в формате Ademco Contact ID или 4+2 Express. Микро-МС совместим с такими панелями импортного производства, как Caddx NX-4, Caddx NX-6, Caddx NX-8, Power Max, Power Max+, Napco XP-400, Napco XP-600, DSC РС585, Vista итд.

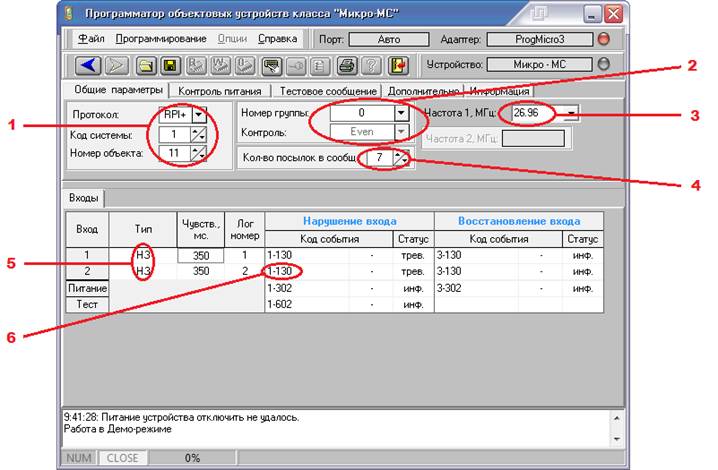

Программирование параметров вкладка «Общие»
1 – Общие параметры передатчика:
Протокол – в зависимости от того, в какой системе будет работать передатчик, выставляется и протокол:
система Радиус: RRD, RPI;
система Протон: RPI+;
система Visonic: RMD+;
система Lars: RSE, RSE1 (в системе Ларс параметр Protocol: LARS=RSE, LARS1=RSE1 под систему Visonic протоколы: Milcol-D=RMD, Visonic-32=RMD+).
Код системы – цифровое значение в десятичной системе счисления (параметр System),
Номер объекта – цифровое значение в десятичной системе счисления (параметр Station addr).
2 - Номер группы (только RSE, RPI+)
Контроль – контроль четности Even, Odd (только в системе Ларс)
3 – Частота в МГц. Показывает частоту, зашитую в передатчик. В случае использования версии ПСП-перепрограммируемый передатчик сообщений окно становится активным, и частоту можно изменить в том диапазоне, в котором позволяет передатчик: ПСП "Радиус-Микро-6-МС" внутри частотного диапазона 146-174 МГц, ПСП "Протон-Микро-6-МС" внутри частотных диапазонов 403-440 или 440-470 МГц.
4 – Число посылок в сообщениях (параметр Alarm repetition).
На вкладке «Входы» можно запрограммировать работу двух круглосуточных шлейфов, находящиеся на плате прибора Микро-МС
5 – Тип зоны – выставляется в зависимости от типа датчика
НЗ - нормально замкнутый шлейф (разрыв шлейфа ведет к сработке)
НР - нормально разомкнутый шлейф (замыкание шлейфа ведет к сработке)
Охран. шлейф - шлейф с оконечным резистором 2.2 кОм (короткое замыкание КЗ или обрыв ведет к сработке)
6 – Код события при нарушении первого шлейфа – выставляется тот код события, который будет уходить в радиоэфир при сработке шлейфа сигнализации, аналогично выставляется событие о восстановлении шлейфа и разряде АКБ.
Программирование параметров

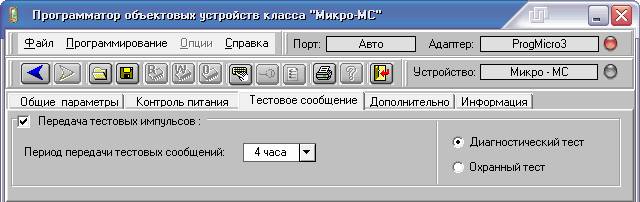

Вкладка «Тестовое сообщение»
Тестовое сообщение – (параметр Test interval) в данном пункте выставляются периоды передачи тестовых сообщений в диапазоне от 0с до 24ч
Примечание - Параметр «Диагностический Тест» используется только при работе ПС «Микро-МС» в протоколах RRD и RPI (РПИОС «Радиус»). В системе «Радиус» диагностический и охранные тесты имеют разные коды и различия в алгоритме обработки на нашей ЦСМ.
Вкладка «Дополнительно»
На вкладке «Дополнительно» можно запрограммировать в передатчик сообщений Режим работы:
1) тип телефонного формата, установленного в ПКП (4+2 Express или Contact ID);
5) «Раздел – Объект / Все разделы - Объект», позволяет передавать сообщения от разных разделов ПКП с индивидуальными номерами объекта, либо объединять сообщения от каждого раздела в один объект;
6) « ------- / Нумерация ШС», позволяет, при использовании параметра «Все разделы - Объект», передавать сообщения со сквозной нумерацией ШС, хотя ПКП формирует события от разделов с независимой нумерацией ШС;
7) «Номер ПКП / Номер ПС» выбирает источник номера объекта в передаваемых сообщениях. Если выбран «Номер ПКП», то сообщения формируются с номером объекта, запрограммированным в ПКП. Иначе сообщения формируются с номером объекта, запрограммированным в передатчик;
8) «Контроль сообщ. вкл / Контроль сообщ. откл» позволяет игнорировать контрольный символ в DTMF сообщении, формируемым ПКП.
Примечание - Если выбран параметр «Номер ПС», то сообщение от раздела «0» и «1» передается с номером передатчика, сообщения от раздела «2» - с номером передатчика + 1, от раздела «3» - с номером передатчика +2 и т. д.

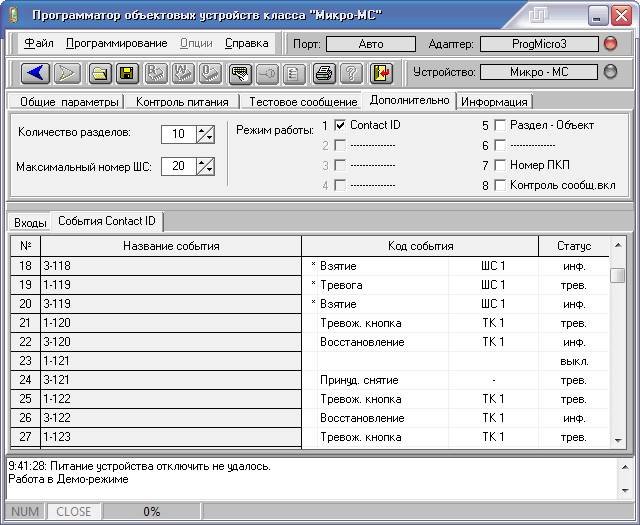

Вкладка «События Contact ID» позволяет задавать соответствие между кодом события, принимаемого в формате Contact ID от ПКП, и сообщением, передаваемым по радиоканалу. Установка символа «*» перед кодом события означает, что это базовый код события. При формировании сообщения с таким кодом передатчик прибавляет номер ШС (или пользователя) к базовому коду сообщения, при этом прибавляемый номер ШС ограничивается параметром «Максимальный номер ШС».
Статус кода события позволяет управлять очередностью передачи соответствующих сообщений. Доступны три статуса:
- «трев.» - сообщение помещается в тревожную очередь сообщений;
- «инф.» - сообщение помещается в информационную очередь сообщений;
- «выкл.» - сообщение не передается.
Примечания:
1) Вкладка недоступна при использовании протокола передачи RPI+ (в этом случае код сообщения передается без изменения).
2) При использовании формата «4+2 Express» изменения кода сообщения не происходит для всех протоколов передачи. В этом случае по радиоканалу передаются коды, которые запрограммированы в ПКП.
Программирование ППКОП «Протон-8/16» под систему LARS при помощи адаптера «ProgUniv» и программы «Программатор объектовых устройств»
Программирование параметров

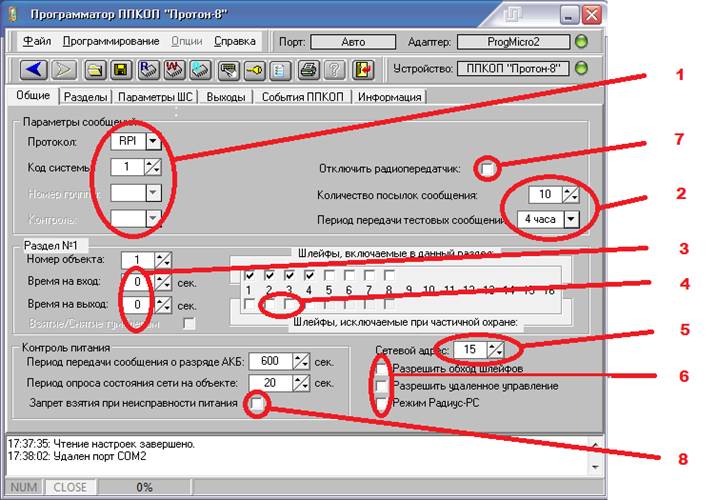

Вкладка «Общие»
1 – Общие параметры сообщений:
Протокол (параметр Protocol):
RMD (RMD+) – протоколы Milcol-D и Visonic-32, работающие в системе Visonic, RSE (RSE1);
протоколы LARS и LARS1, работающие в системе Lars.
Код системы (параметр System по умолчанию в шестнадцатеричной системе счисления);
Номер группы (параметр в системе Ларс Group).
Контроль – контроль четности Even, Odd (только в системе Ларс)
2 – Параметры посылок:
Число посылок в инф. сообщениях (параметр Alarm repetition) приоритет имеет джампер J1;
Период тестовых сообщений (параметр Test interval) приоритет имеет джампер J2.
3 – Раздел №1 - В данном пункте заносится информация о параметрах объекта:
Номер объекта в разделе№1 (параметр Station addr);
Время на выход и на вход указывается в секундах в диапазоне от 20 сек до 240 сек. (0 сек, если требуется работа без задержки)
Шлейфы, включаемые в данный раздел, - шлейфы, указанные галочками будут работать в данном разделе.
4 – Шлейфы, исключаемые при частичной охране – в случае, когда необходимо поставить объект под охрану без участия каких-либо шлейфов, например, поставить под охрану шлейфы периметр, а объемные датчики игнорировать, выставляются галочками те шлейфы, которые будут игнорироваться при дневной охране.
5 – Сетевой адрес выставляется на тех приборах, которые работают в системе концентратора.
Примечание: В протоколе Lars сам Протон-8/16 может выступать концентратором у 15-ти таких же Протонов-8/16, запрограммированных под кодировку Lars.
6 – Дополнительные параметры:
Разрешить обход шлейфов – при использовании клавиатуры будет возможность постановки с обходом конкретных шлейфов
Разрешить удаленное управление - данная галочка позволяет управлять прибором Протон-8/16 посредством SMS и сотового модема DяTel 2
Режим Радиус-РС (только в в ППКОП Протон-8) – режим работы в качестве 6-ти шлейфного прибора Радиус-6 и Радиус-РС (поддерживаются только старые протоколы RBA, RRD, RPI по 2-й группе сообщений системы «Радиус», не работает в системах Lars и Visonic)
7 – Отключить радиопередатчик – при включении данного режима количество посылок сокращается до 1 что сокращает время доставки сообщения от ППКОП до передающего устройства, а так же квитирует модем Zig Zag. Рекомендуется при использовании модемов: Zig Zag, Дятел, Pronet», не работает в системах Lars и Visonic.
8 – Запрет взятие при неисправности питания. При установленной галочке прибор при нарушенном питании сети 220В не даст поставить объект на охрану.

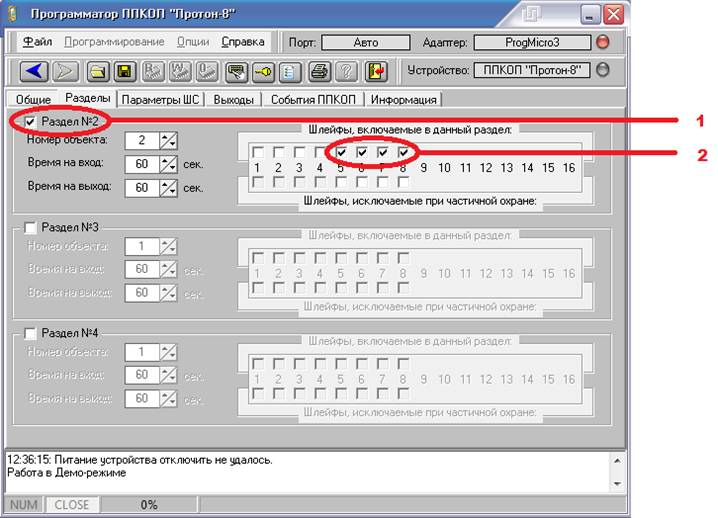

Вкладка «Разделы»
Данная вкладка позволяет включить дополнительные разделы (объекты), до 4-х разделов
1 - Выставляются галочки на те разделы, которые будут работать в системе.
2 – Индивидуальные параметры объекта выставляются по аналогии с программирование 1-го Раздела.

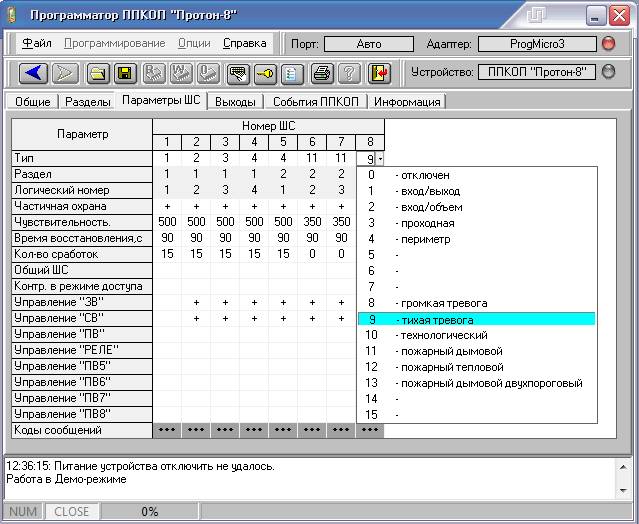

Вкладка «Параметры ШС»
Тип Шлейфа (алгоритм работы) – выставляется тот тип шлейфа, которому соответствует режим работы датчиков подсоединяемых к данному шлейфу.
Более подробно о типах шлейфов можно ознакомится в таблице1.
Раздел – показывает, к какому разделу относится тот или иной шлейф
Логический номер – показывает, с каким номером шлейфа будет отображаться данная зона на пультовом оборудовании
Частичная охрана – параметр аналогичный «Шлейфы, исключаемые при частичной охране», но шлейфы устанавливаются инверсно, в обратном порядке. Может заполняться здесь или во вкладке «Общие».
Чувствительность – выставляется чувствительность шлейфов в миллисекундах.
Время восстановления, с – время восстановления шлейфов сигнализации в секундах.
Кол-во сработок – указывается количество возможных сработок шлейфа до его полного отключения. Пожарные шлейфы не отключаются, поэтому сработок необходимо ставить «0».
Общий ШС – указываются шлейфы, которые будут общими для нескольких разделов. В этом случае такие шлейфы берутся на охрану с последним из разделов прибора, который ставится под охрану, а снимается с разделом, который первый из разделов снял свой объект с охраны.
Таблица 1.
Тип ШС | Описание функции ШС |
0 | Исключение ШС из охраны |
1 «Входная зона» | Контроль ШС в режиме «Охрана». При нарушении ШС начинается отсчет задержки на вход. Тревога включается, если не было снятия в течение этой задержки. При взятии под охрану начинается отсчет задержки на выход. Прибор не встанет на охрану, если ШС нарушен к окончанию времени задержки на выход. |
2 «Вход – объем» | Контроль шлейфа в режиме «Охрана». Если первым была нарушен шлейф типа 2, а следом нарушен шлейф типа 1 (за время не более 3 с), то прибор не выдает режим тревоги, иначе объект переходит в режим «Тревога». |
3 «Проходной» | Контроль шлейфа в режиме «Охрана». Если первым был нарушен шлейф типа 1, то нарушение шлейфа типа 3 не вызывает режим тревоги в течение задержки на вход, иначе объект переходит в состояние «Тревога». |
4 «Периметр» | Контроль шлейфа в режиме «Охрана». Нарушение шлейфа ведет к немедленному включению режима «Тревога». |
5, 6, 7 | Не используются |
8 «Громкая тревога» | Круглосуточный контроль шлейфа. Нарушение шлейфа ведет к немедленному включению режима «Тревога». |
9 «Тихая тревога» | Круглосуточный контроль шлейфа, Нарушение шлейфа вызывает только передачу извещения по каналу связи, без включения светового и звукового оповещателей и сигнализаторов на объекте. |
10 «Отметка наряда» | Круглосуточный контроль шлейфа. Нарушение шлейфа вызывает передачу извещения по каналам связи и отображение текущего состояния прибора на световом оповещателе. |
11 «Дымовой» | Круглосуточный контроль шлейфа с дымовыми (нормально-разомкнутыми) извещателями |
12 «Тепловой» | Круглосуточный контроль шлейфа с тепловыми (нормально-замкнутыми) извещателями |
13 «Дымовой двухпороговый» | Круглосуточный контроль шлейфа с дымовыми (нормально-разомкнутыми) извещателями с определением двойной сработки |
Управление “ЗВ” – выставляются «+» на тех шлейфах, на которых необходимо оповещение на выходе клеммы «ЗВ»
Примечание: Если необходимо отключить выход «ЗВ» то помимо отключения программы выход во вкладке «Выходы» необходимо так же снять привязку шлейфов на оповещение.
Остальные выходы «СВ» «ПВ» и «РЕЛЕ» программируются по аналогии.

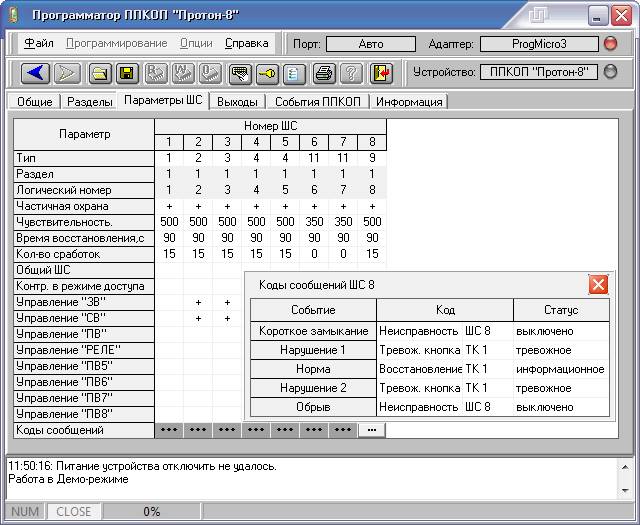

Коды сообщений ШС - Код события «Нарушение 1» - выставляется то событие, которое будет передано в эфир при сработке датчика по сопротивлению ниже «Нормы», но выше чем «Короткое замыкание», аналогично выставляется код события о других событиях.
Также в правой колонке каждому коду события можно выставить статус сообщения: выключить сообщение, передавать информационным или сделать данному событию приоритет выставив его тревожным.

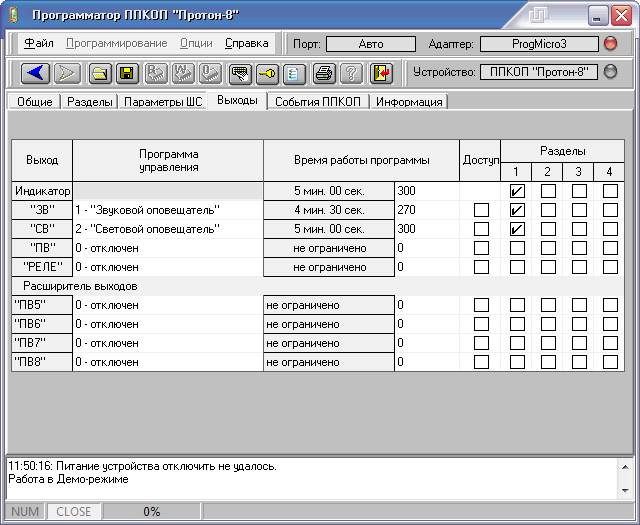

Программирование параметров вкладка «Выходы»
В данной вкладке программируются выходы с общим коллектором: «ЗВ», «СВ», «ПВ»; выход реле «Реле»; а так же выход внешнего индикатора «Инд» и выходы расширителя: «ПВ5» «ПВ6» «ПВ7» «ПВ8».
1 – выходы программируются в соответствии с программами управления, типы которых представлены в таблице2.
2 – Галочками выставляются те Разделы, к которым будет относится данный выход

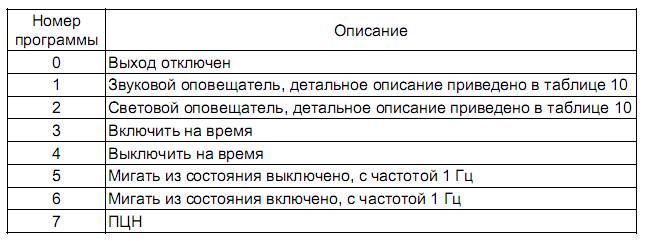

Таблица 2.

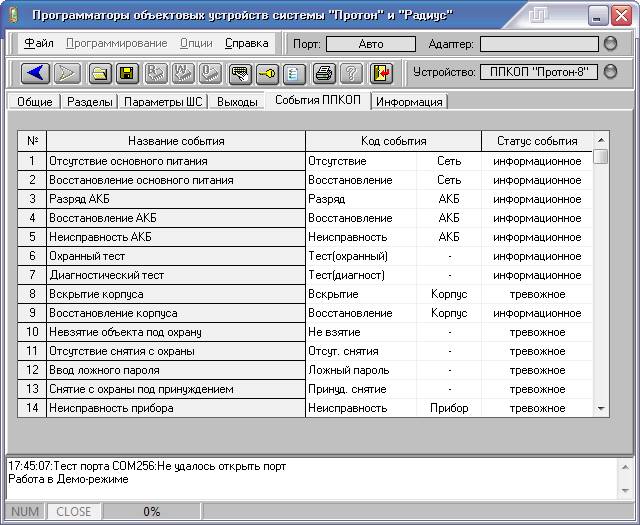

Вкладка «События ППКОП»
«События ППКОП» при помощи которой можно настроить внутренние события работы прибора.
В данной вкладке настраиваются коды общих событий. Их нужно вписать вручную согласно вашему шаблону. Также в данной вкладке можно выставить статус каждому сообщению.
В радиосистемах LARS и Visonic так же могут работать следующие приборы нашего производства:
Передатчик сообщений серии «Микро-А» - Передатчик обеспечивает контроль 6-ти шлейфов сигнализации (ШС). Шлейфы ШС подключаются к входам «1» … «6» передатчика. Каждый шлейф может иметь два или три состояния (выбирается программатором). Переход шлейфа из одного состояния в другое сопровождается выдачей в эфир соответствующего сообщения. Может обеспечивать прием извещений от ПКП с релейными выходами в качестве которых могут быть системы: «Гранит» («Гранит-2», «Гранит-4»), «Радиус» и «Протон».
Передатчик сообщений серии «Микро-Б» - передатчик обеспечивает прием извещений от интегрированной системы охраны «Орион» фирмы «Болид». Число подключаемых приборов к одному передатчику – не более 15.
Возможные типы приборов: ППКОП «Сигнал-20», ППКОП «С2000-4», ППКОП «Сигнал-20П», контроллер «С2000-КДЛ». При наличии в системе пульта «С2000» и/или клавиатуры «С2000-КС» передатчик работает в режиме «Ведомый», а при отсутствии пульта «С2000» и/или клавиатуры «С2000-КС» - в режиме «Ведущий».
Подключение приборов производится по интерфейсу RS-485 к входам «1» и «2» передатчика. К входным линиям «3» … «6» передатчика. Осуществляет контроль 2-х шлейфов сигнализации.
Передатчик сообщений серии «Микро-СТ» - Передатчик обеспечивает сбор данных и передачу их на пульт централизованного наблюдения с внутриобъектовой радиосистемы охранно-пожарной сигнализации «Стрелец». Поддерживает работу с системой «Стрелец» с количеством радиорасширителей РРОП до 4. Подключается к РРОП по интерфейсу RS-232 и постоянно контролирует наличие связи с ними. Осуществляет контроль 2-х шлейфов сигнализации.
