—  к клеммам ХТ1-ХТ2 подключить индикатору срабатывания;

—  замкнуть переключатель SВ1О (Δ I пуск), а переключатели. SА1 и SА2 разомкнуть, т. е. установить SА1 в крайнее левое по­ложение, а SА2 в положение "1".

Схема проверки должна обеспечить приращение «толчком» тока величиной 0,б1ном (реле должно надежно срабатывать) и 0,251ном, при котором реле срабатывать не должно, при трехфазном питании и номинальном предаварийном токе. В диапазоне приращения токов от 0,251н до 0,61н реле может как срабатывать, так и не срабатывать.

Поскольку реле не имеет регулировок тока срабатывания,
можно ограничиться упрощенной проверкой работоспособности при
двухфазном питании. Величина предварительного тока при двухфазном питании -

Проверку реле можно произвести с помощью установки У5053 (К514) без внешних реостатов и коммутационных устройств. Прира­щение тока близкое к расчетному можно обеспечить с помощью :ключа S21 "Предвкл. сопрот.". Например, при положении переключателей S16, S17-200А переход с "70 См" на "20 Ом" обеспе­чивает прирост на 2,3 А, а с "20 См" на /0 Ом" - около 1А при величина предаварийного тока 4,33 А. .: - ^

10.8. Проверка характеристик реле тока нулевой последо­вательности 1о (блок Т109)

Установить минимальную уставку по току срабатывания ("ХВ1" в гнезде " ХS1", SВ2..SВ6 - утоплены).

При подаче тока АN, по скачкообразному изменению напряжения с 13, 5 В до +13,5 В в контрольной точке ХР9, определить ток срабатывания чувствительного органа.

Резистором RЗ установить ток срабатывания блокирующего органа больше тока срабатывания чувствительного органа (контроль ведется по скачкообразному изменению напряжения с 13,5 В до +13,5 В в контрольной точке ХР4).

По светодиоду на лицевой плате блока определить ток срабатывания реле, "который должен быть равен току срабатывания блокирующего органа.

По изменению напряжения в ХР4 резистором ВЗ установить ток срабатывания блокирующего органа в пределах (0,85...0,95) тока срабатывания чувствительного органа. По светодиоду определить ток срабатывания реле, который должен быть равен току срабатыва­ния чувствительного органа.

Проверить действие блокирующего органа при имитации однополярных бросков тока. Через последовательно включенные диод, рассчитанный на ток не менее 10А(типа Д242, Д243, Д247) и, амперметр с пределами измерений 0-10А, подать на панель тока АN

Плавно увеличивая ток добиться срабатывания чувствительного органа (контроль ведется по изменению напряжения в кон­трольной точке ХР9). Убедиться, что дальнейшее увеличение тока не приводит к срабатываю реле на выход (контроль по светодиоду) При предвключенном сопротивлении установки К513 равном "О Ом" реле загрубляется а 30-40 раз.

Выставить заданную уставку по току срабатывания руководствуясь формулой:

. 1ср = (1 + Σθ)

где К - положение перемычки "ХВ1";

- минимальная уставка реле равная 0,25 (0,05)А.

Подать синусоидальный ток АN и по светодиоду определить параметры срабатывания и возврата реле. Ток срабатывания реле недолжен, отличаться от заданной уставки более чем на ±7,5 %, а коэффициент возврата реле должен быть не ниже 0,9. При необходимости уставка реле может быть подрегулирована резистором RЗЗ. Вывести из работы чувствительный орган подачей потенциала
"ОВ" на клемму Х1:14В блока (перемычку ХNЗ). -- ,

Определить параметры срабатывания и возврата органа отсечки. Ток срабатывания должен быть равен 71ном с точностью ±7,5 % и может быть подрегулирован резистором Р48, коэффициент возврата не ниже 0,9.

10.9. Проверка характеристик реле сопротивления
Формулы для расчета Таблица 5

Расчетный параметр	Формула
Цепи напряжения защиты подключены
к ТН110-330 кВ	к ТН6-10 кВ
Вторичное сопротивление срабатывания Z II

Продолжение табл.5

Расчетный параметр	Формула
Цепи напряжения защиты подключены
к ТН110-330 кВ	к ТН6-10 кВ
Количество витков(в процен­тах) датчика напряжения Д106, N %
Сопротивление срабатывания при проверке Z ср.

В приведенной таблице:

Z1- первичное сопротивление срабатывания;

nт - коэффициент трансформации трансформаторов тоrа;

nн - коэффициент трансформации трансформатора напряжения;

nс. тр – коэффициент трансформации силового трансформатора;

Z уст. мин. - минимальное сопротивление срабатывания равное 3,0(15) Ом для

Zбл и 1,5(7,5) Ом для Zот и Zдоп.;
И - напряжение проверки;

I -" то* проверки.

При проверке необходимо подать:

Ток 1СА и напряжение ИС-А, В (фазы А и В закорочены) для реле ZBЛ и Zот

1АВ и напряжение ИА-В, С для реле. Zдоп. АВ;

1BC и напряжение ИВ-С, А, для реле Zдоп. ВС.

10.9.1. Проверить настройку блоков "памяти" модулей С104

Для этого необходимо на вход "У" осциллографа подать напря­жение с клеммы Х1:18В, а на вход "X" - с Х1:22й. Осциллограф должен быть в режиме развертки луча по оси "X" внешним сигналом.



х) для реле включенных на ТН11О-З3О кВ проверку можно проводить с поданной 3ей фазой.

При проверке реле, вылеченных на ТН 6-10 кВ, реле всех сочетаний срабатывают одновременно (при равных уставках).

Подать на панель соответствующее напряжение величинойВ. На экране осциллографа должен быть отрезок прямой. Если блок "памяти" расстроен, то на экране осциллографа будет эллипс. Настройка производится резистором RЗЗ.

10.9.2. Выставить заданную уставку по сопротивлению
срабатывания.

Для чего подать на панель номинальный ток и напряжение с углом разным заданному углу максимальной чувствительности (выставляется на лицевой плате блоке Д109).

Уменьшить напряжение до величины соответствующей расчетному сопротивлению срабатывания. Резистором на лицевой плате блока Д106 отрегулировать заданную уставку.

10.9.3. Регулируя угол между томом и напряжением при напряжении соответствующем (0,7-0,8) Z уст. определить углы

φ1и φ2 , при которых происходит срабатывание реле. Вычислить угол максимальной чувствительности по формуле:

Величина угла φ м. ч. не должна отличаться от заданного более чем на ±5°.

10.9.4. Проверить величину сопротивления смещения

Сопротивление смещения проверяется при φр = φм. ч. +180°

для Z бл, Z доп. АВ и Z доп. ВС. Величина сопротивления смещения для реле Z бл. регулируется резистором R7 на лицевой плате модуля С103 в пределах (0,1...0,2)

Z уст.

Для реле Z доп. АВ и Z доп. BС величина сопротивления смещения не регули­руется и составляет не более 0.1 Z уст.

Сопротивление смещения для реле Zот проверяется при φм. ч. подъемов напряжения с нуля. Величина Zсм. для реле Z от не регламентируется, а из опыта наладки составляет (0,3+1) % от Zуст.

10.9.5.1  Снять характеристику зависимости сопротивления от тока

Zcр = --f(I) и отделить ток точной работы.

Характеристика снимается при угле между током и напряжением равным

φ м. ч. от тока начала работы да номинального тока. Определить ток при котором сопротивление срабатывания составляет 0,9 Z уст. Ток точной работы должен быть не более 0,1 1ном для

реле Z бл и не более 0,21 для Zот и Zдоп.

10.9.6. Снять характеристику зависимости сопротивления срабатывания от угла между током и напряжением Z= f (φ)

Характеристика снимается при номинальном токе. По результатам замеров построить характеристику в осях R, jx и определить длину малой-оси характеристики. Она должна составлять 0,7 длины большой оси (Z уст. ± Z см) с точностью 10 %.

10.9.7. Проверить работу реле Z от по "памяти". Проверка производится путем имитации близкого трехфазного к. з.

Условия проверки:

—  тумблер S29 "фазы С,0" установки К515 в положении "Вкл";

—  подается ток СА равный номинальному;

—  угол между током ICA и напряжением - ИCA равен φ м. ч.

При имитации близкого трехфазного к. з. реле Z бл. и X доп. должны сработать длительно (на время аварийного режима), а Z от - кратковременно.

При угле между током ICA и напряжением ИCA равным φ м. ч. + 180° реле Zот работать не должно.

II. ПРОЗЕРКА ЛОГИЧЕСКОЙ ЧАСТИ ЗАЩИТЫ

Для проведения полноценной проверки необходимо, чтобы был налажен и смонтирован приемопередатчик АЙЗК-80. Если к моменту проведения проверки приемопередатчик на смонтирован, необходимо -изготовить имитатор. В качестве имитатора может быть применен любой инвертор, выполненный на транзисторе или микросхеме (см. рис. За, Б).

Простейший имитатор можно выполнить с использованием реле Е6-КL4 фиксирующем пуск передатчика (рис. За). Однако такой "приемопередатчик" имеет недостаток, он "или не пускается" при - переводе зашиты в режиме "Проверка" и при разрыве цепи +24 В устройством АК (кл. Х152...Х153), т. к. в этих случаях напряжение +24 В снимается и с реле Е6-КL4. Однако с этим недостатком можно мириться, учитывая, что проверки пуска передатчика должны быть

повторены после установки АЗЗК-80.

ЛУД?

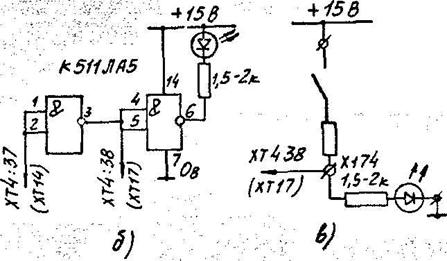

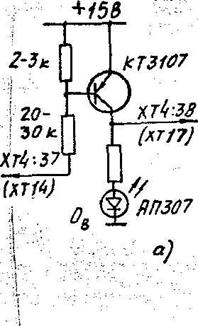

Рис.3. Варианты выполнения имитаторов приемопередатчика

К выходным цепям панели и цепям выходов на регистратор под­ключить индикаторы срабатывания. На клеммы Х124-Х134 цепей сигнализации подать постоянное напряжение 220(110 кВ)

11.1. Проверка действия реле повторителей внешних цепей. Переключатель SАЗ установить в положение "Работа" а к контроль­ному разъему блока логики подключить блок Э106.

Проверка действия реле повторителей производится путем замыкания клемм панели в соответствии с табл.6.

Таблица 6

Цепь реле	При одном выключатели на линии.	При двух выключателях на линии
положенье SА2	замкнуть клеммы ^	Положение SА1	Замкнуть клеммы
Е5-КL1	1-"Линейный выключатель" 3-"0бходной выключатель!	Х60 и ХТ5 Х81и ХВ2	1-."В1 в ремонте" 2-"В1 и В2 в. работе" 3-"В2-в ремон­те"	Х65 и Х77 Х64 и Х76 или Х65 и Х77 Х64 и Х75
Е5-КL2	1 3	Х60 и Х66 Х81и Х83	1 2 3	Х65 и Х85 Х74 и Х84 Х64 и Х69 или Х65 и Х84 Х69 и Х86
Е5- КL1 Е5-КL4 Е5-КL5 E5-КL6	- - - -	Х62 и Х88 Х64 и Х90 Х64 и Х177	- - - -	Х67 и Х88 Х62 и Х50 Ж62 и Х177

Измерить напряжение стабилизации в блоке Р119. Напряжение дол­жно находиться в пределах (21...26) В.

Замкнуть клеммы панели цепи реле Е5-КL1. При этом должен появиться сигнал пуска передатчика, а через 10 с. - появиться сигнал "Вызов" на блоке У101.

Не размыкая клеммы цепи реле Е5-КL1 замкнуть клеммы цепи реле Е5-КL4. Пуск передатчика должен превратиться.

Разомкнуть цепь реле E5-KL4. Передатчик вновь должен запус­титься.

Замкнуть цепь реле Е5-КL2, переключатель SВ12("Z от") на блоке Э106 и нажать кнопку "Пуск". Защита должна сработать на отключение при этом должен запретиться пуск передатчика, а на 6локе У101 должны появиться сигналы "ОТКЛ. ОПРОБ", "ОТКЛ","ПУСК ТО"
и сработать выходные реле.

Разомкнуть клеммы цепи реле Е5-КL2, SВ12 на блока Э106 и сбросить световые сигналы кнопкой "Съем сигнализации". Все сигналы, кроме сигнала "Вызов", должны исчезнуть.

Замкнуть клеммы пени реле Е5-КL3. При атом должен запретиться пуск передатчика и появиться сигнал "ПУСК ТО" на блоке У101. При нажатии кнопки "Съем сигнализации" сигнал "Вызов" должен исчезнуть;

Разомкнуть клеммы цепей реле Е5-КL1 и Е5-КL3. Замкнуть цепь реле Е5-КL5, КL6. При этом их должны сработать выходные реле. Убедиться, что выходные реле остаются подтянутыми в любом положении переключателя SАЗ.

Указанные проверки провести во всех положениях переключателей SА2 и SА1 Разомкнуть цепи всех реле повторителей.

11.2. Проверка цепей пуска в. ч. передатчика

Проверить цепи пуска передатчика при:

-нажатии кнопки SB3 "Пуск в. ч." на панели;

-подаче потенциала "0В" на клемму кассеты ХТ4:34 (ХТ24);

-перевода ключа SАЗ в положение "Вывод" и "Проверка" (при этом контакты 7-8 SАЗ должны быть замкнуты внешней перемычкой);

-неисправности цепей переменного напряжения (от устройства
НИН);

Для проведения этой проверки необходимо подать на панель напряжение А-0. Пуск передатчика происходит через время приблизительно 12 сек.

Указанная цепь пуска в. ч. передатчика может быть выведена размыканием перемычки XN1 в блоке X101;

-срабатывании реле 12бл и И2бл или Zбл (имитируется с помощью блока Э106);

-неисправности основного канала (проверяются при проверки работы функционального контроля от реле 1т2от по п.9.4);

разрыве цепи +24 В устройством АК (клеммы панели Х152-Х153);

В последних выпусках панели, в связи с включением в схему реле Е6-KL4, при разрыве указанной цепи, пуска в. ч. передат­чика не происходит. Для устранения этого недостатка необ­ходимо в цепь обмотки реле Е5-КL4 установить диод аналогично диоду VД1 в цепи реле Е5-КL3

Цепь пуска в. ч. передатчика при срабатывании реле Е5-КL2 проверена в п.11.1.

Проверить, что передатчик запущенный кнопкой или подачей потенциала "ОВ" на клемму ХТ4:34 останавливается при работе дополнительного канала (на блоке Э106 замкнуть SВ12 " Zот" или SВ4 "12бл " и нажать кнопку "Пуск"), а потенциалом +15В проявляющемся на клемме ХТ4:36 блокируется работа АК.

-11.3. Проверка работы логической части защиты с помощью блока Э106

Замывая согласно табл.7 переключатели SВЗ...SВ15 на Э106 с последующим нажатием кнопки "Пуск" проверить:

—  работу сигнализации в блоке У101;

—  замывание контактов выходных реле;

—  выходы на регистратор

—  цепи сигнализации панели. 1

ключ SАЗ в положений. "Работа".

Таблица 7

№№ пп	Замкнуты переключатели блока Э106	XN1 Л106	Сигналы на Блоке Y101	Срабатывание реле
Е6-KL4	KL1…KL3 Е6-KL3	цепи Регистратора
1	2	3	4	5	6	7
1 2 3 4 5 6	(I2бл +И2бл ) или Zбл Zбл… М2от I2бл, И2бл М2от (I2бл +И2бл ) или Zбл I2ол, И2ол (I2бл +И2бл ) или Zбл I2бл, И2от М2от (I2бл +И2бл ) или Zбл IS2от, И2от М2от Zдоп, или 10	1-2 1-3х) 1-2х	—    —    "откл" "Пуск ТО" -"-	+ + - + - - -	- - - - - + -	- - - - Е7- КL1 Е7- КL2 Е7- КL1 Е7- КL4 -"-

х) Проверить отсутствие срабатывания вых. реле при приёме в. ч. сигнала с противоположного конца (подать на вход пер. XT14 кл. ХТ4:370В)

Продолжение табл. 7

1	2	3	4	5	6	7
7 8 9 10 11 12 13 14 15 16	(I2бл +И2бл ) или Zбл Iт2от Zот Iт2от Zот Iт2от I2бл Iт2от I2бл, Zдоп или I0 (I2бл +И2бл ) или Zбл Zот, Δ Iпуск или Iт2пуск или (I2от +И2от ) I2бл, И2бл Δ Iпуск а Zот включить через 1-2 после нажатия кнопки "Пуск"	- - 1-3 1-2 - 1-3 1-2 1-3 1-2	"откл" "Пуск ТО" -"- -"- -"- "откл опроб" "Пуск ТО" -"- -"- -"-	+ - - - - + - - - -	- + + + +- - + + + +	- Е7- КL1 Е7- КL2 Е7- КL4 -"- -"- - Е7- КL2 Е7- КL4 Е7- КL2 Е7- КL4 -"- -"-
Замкнуть клеммы панели Х64-Х71	Zбл Zбл, Zбл или I0 I2бл, I2от I2бл, I2от Zдоп или I0

Время нажатия кнопки "Пуск блока Э106 не должно превышать 100. Перед каждым последующим опытом необходимо сбросить
все световые сигналы и поднять блинкер KL3.

11.4. Проверить замыкание контактов реле Е7-КL5(138..Х139) и срабатывание сигнального реле KL4 при срабатывании устройства КИН.

Проверить замыкание контактов рале Е7-KL6 (Х140...Х141) и

срабатывание сигнального реле КL4 при работе функционального контроля (п.9.4).

Проверить замыкание контактов реле Е7-КLЗ (Х136...Х137) при включении и отключении блока питания.

Проверить замывание контактов реле КLЗ, KL4, Е15-КL1 (БП) и переключателей SА2 и - SАЗ а цепях сигнализации согласно г принципиальной схемы.

11.5.  Проверить отсутствие ложных срабатываний выходных
и сигнальных рале при подаче и снятии напряжения питания.

11.6.  Измерение времени действия панели на отключение.

Время действия панели измеряется электронным секундоме­ром типа Ф209 (Ф29Ц) и контактах реле КL1 или КL2. Пуск секундо­мера осуществляется от установки К513 (клеммы Х15, Х16 "Пуск MС", перемычка S14 снята). Режим работы секундомера; "Режим I", . "Разность".

11.6.1. Измерение времени действия панели при несимметричных к. з.

Для того чтобы устройство КИН не мешало проведению изме­рений, необходимо отключить от поверочной установки провод, идущий на клемму Х27 (N) панели.

На установке У5053 отрегулировать параметры аварийного режима:

ИB-C

Где И1 - максимальное линейное напряжение, получаемое с уста­новки К515(тумблер S29 "Фазы С и 0", включен);

IAN=, но не менее 1,31, ,если перемычка ХN1 в блоке Л106 установлена в положении 1-2.

Угол между током IAN напряжением ИBC-160°(130° при под­ключении зашиты к ТН6-10 кВ).

Перевести ключ " 31" на установке К515 в положение "Нор­мальный режим". Сбросить все сигналы на панели и сбросить показания секундомера. Произвести имитацию 2-х фазного к. з. Зафиксировать показания секундомера. Максимальное время сраба­тывания панели из десяти измерений на должно превышать 0,04 С. (0,05 о - при использовании реле 1о). Проверить, что при угле

между током и напряжением равным 340° защита не работает, а происходит только пуск передатчика (при условии не срабатывания реле Zот).

11.6.2. Измерение времени действия панели при симметрич­ных к. з.

Вынуть из кассеты блоки М103 и Т105.

Подать на панель ток IAN= 1ном и напряжение соответствующее сопротивлению 0,6Z c углом между ними равным φ м. ч.

Произвести имитацию 2-х фазного, а затем и трехфазного время действия панели. В обоих случаях выходные реле подтянуты длительно. Интервал времени между измерениями должен быть не менее времени возврата блокировки от качаний (t2 в блоке Л106

Вынуть блок С103( "Zбл"). При имитации трехфазного к. з. измерить время замкнутого состояния выходных реле (работа по "памяти"). На секундомере нажаты кнопки :"Режим 2", "Разность" и "Вибрация".

Время срабатывания зашиты должно быть не более 0,04 с, а время замкнутого состояния контактов выходных реле при работе по "памяти" - не менее 0,02 с (из опыта наладки не менее 0,05 с). Установить в кассету блоки Т105 и С103.

11.6.3. Измерение времени действия панели при включении на к. з.

Вынуть из кассеты блоки М103 и Т106. Замкнуть цепи реле Е5-КL1 и Е5-КL2(табл.6). Без подачи напряжения подать ток BN (Iф к. з.) или ВС (2-х фазное к. з.) соответствующий трех­кратному току срабатывания реле I2ср ( при Iф к. з. ток должен быть не менее 1,31 ) и измерить время действия защиты. Уста­новить в кассету вынутые блоки.

Провести тестовую проверку панели (п.9.5). Если реле I не используется (в блоке Л106 снята перемычка ХN5) то тест № 2 проходить не будет.

12. ПРОВЕРКА ЗАИЩТЫ РАБОЧИМ ТОКОМ И НАПРЯЖЕНИЕМ

При проведении проверок необходимо исключить возможность действия защиты на отключение, пуск УРОВ, УПА, ТО и т. д. Переключатель SА2 в рабочем положении, SАЗ – «Проверка»

12.1. Проверяется правильность подведения к защите
цепей напряжения путем фазировки из с заранее известными

фазами цепей напряжения и снятия потенциальной диаграммы.

12.2.  Проверяется правильность подключения токовых цепей,
для чего измеряются величины вторичных токов и снимаются
векторные диаграммы. Правильность векторных диаграмм прове­ряется сопоставлением их с действительным направлением первичной мощности, которое определяется по показаниям щитовых приборов и данными диспетчера.

12.3.  Проверяется правильность включения устройства

Для этого измеряется напряжение небаланса на клеммах Х1:2А и Х1:22В блока Д106 (для проведения намерений снимается задняя крышка кассеты) в нормальном режиме, а для защит включенных на ТН110-330 кВ и при имитации Iф. к.э. Напряжение небаланса должно быть не менее чем в 3 раза меньше напряжения срабатывания (на тех же клеммах).

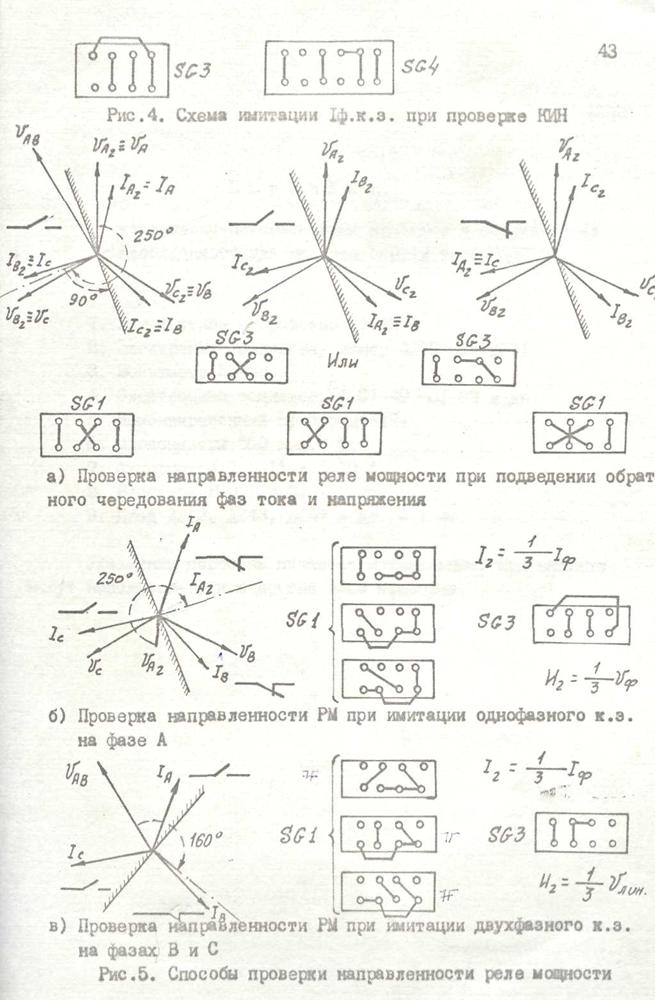

Схема имитации Iф. к.з. приведена на рис.4. Проверить действия устройства при обрыве цепей напряжения. О срабаты­вании устройства судят по загоранию светодиодов на лицевой плате блока М103.

12.4. Проверяется напряжение небаланса на выходах частотных фильтров цепей тока (Х1:28В блока Т105) и цепей напряжения. (Х1:20В блока Н105) при прямом и обратном чередовании фаз тока и напряжения.

12.5. Проверяется правильность включения реле мощности. (блок M103).

Правильность включения реле проверяется путем определения направленности реле. Проверка направленности реле произ­водится путем анализа поведения реле при подведении к нему обратного чередования фаз тока и напряжения или при имитации однофазного или двухфазного к. з.

Проверку направленности реле путем имитации коротких замыканий можно проводить при фазных токах, превышающих ток срабатывания обратной последовательности реле I2ср в 2-3,5 раза.

Для защит включенных на ТН6-1О кВ правильная имитация по цепям

напряжения коротких замыканий на стороне ВН. силового тран­сформатора затруднена, поэтому в данных МУ не рассматриваются.

Анализ поведения реле производится по взаимному располо­жению векторов тока и напряжения обратной последовательности одноименных фаз (φ м. ч. я 250° или 220°). При имитации двух­фазных к. з. анализ поведения реле удобно вести по взаимному расположению векторов полного тока и полного напряжения на входе реле. В этом случае φ м. ч. в 160°. Схемы и диаграммы поясняющие принцип проверки приведены на рис.5.

Фиксация срабатывания реле ведется по светодиоду на лицевой плате блока.

Поскольку реле сопротивления включены на те же датчики тока и напряжения, что и реле мощности, а их проверка (п.10.З и 10.9) производилась при подаче тока и напряжения на один и те же клеммы (блоки), проверки направленности реле сопротивления не требуется.

12.6. Проверить прием в. ч. сигнала при работе передат­чика противоположного конца. При приеме в. ч. сигнала на лице­вой плате блока У101 должен загореться светодиод "Вызов".

13. ПОДГОТОВКИ. ЗАЩИТЫ К ВЫКЛЮЧЕНИЮ

а) Проводится повторный осмотр панели. Особое внимание -
обращается на те блоки, где производились какие-либо действия,
необходимые при проверке защиты рабочим током к напряжением;

б) устанавливаются снятые ранее крышки;

в) инструктируется дежурный персонал по вводимой в
работу защите и особенностям ее эксплуатации;

г) производится запись в журнале релейной защиты о
возможности включения панели в работу.

ПРИЛОЖЕНИЕ I

ПЕРЕЧЕНЬ

контрольно-измерительных приборов и оборудования

необходимого два наладки панели типа ДДЭ2802

1.  Комплектное устройство У5053.

2.  Электронный миллисекундомер Ф209 или Й291.

3.  Вольтметр ВЗ-38.

4.  Электронный осциллограф С1-49, С1-83 и др.

5.  Комбинированный прибор Ц4317.

6.  Мегаомметры 500 и г; .^,-. ,.
?. Амперметры 0,5-1А и 5-10 А. 1

8.  Реостаты РСП 160 Ом - 3 шт.

9.  Диод Д242, Д243. Д247 и др. - I

Указанный перечень является минимальным. При наладке могут использоваться и другие типы приборов.
