1. НАЗНАЧЕНИЕ
Панель предназначена для использования в качестве основной защиты двухконцевых и многоконцевых линий электропередачи напряжением 110-330 кВ от всех видов к. з.
Панель предназначена для защиты ЛЭП на оборудованных устройством ОАПВ и действует на отключение выключателей при к. з. на защищаемой линии, а при к. з. вне защищаемой зоны посылает блокирующий в. ч. сигнал на противоположные концы линии.
2. СОСТАВ И КОНСТРУКЦИЯ ПАНЕЛИ
В состав релейной честя панели, входят следующие функциональные блоки и устройства:
блок преобразователей тока Д109;
блок преобразователей напряжения Д106;
блоки реле тока Т105, Т106, Т109;
блок реле напряжения Н105;
блок реле мощности и устройства контроля исправности цепей переменного напряжения (КИП) М103;
блоки реле сопротивления С103, С104(3 шт.);
блок логики Л106;
блок сигнализации У101;
блок контроля И103;
блок приемных реле Р119;
блоки выходных и вспомогательных реле Э104- 2 шт.;
блок питания, состоящий из блока преобразовательного типа П0110 или П0120 и блока стабилизации П0210;
выходные реле защиты типа РП-17.

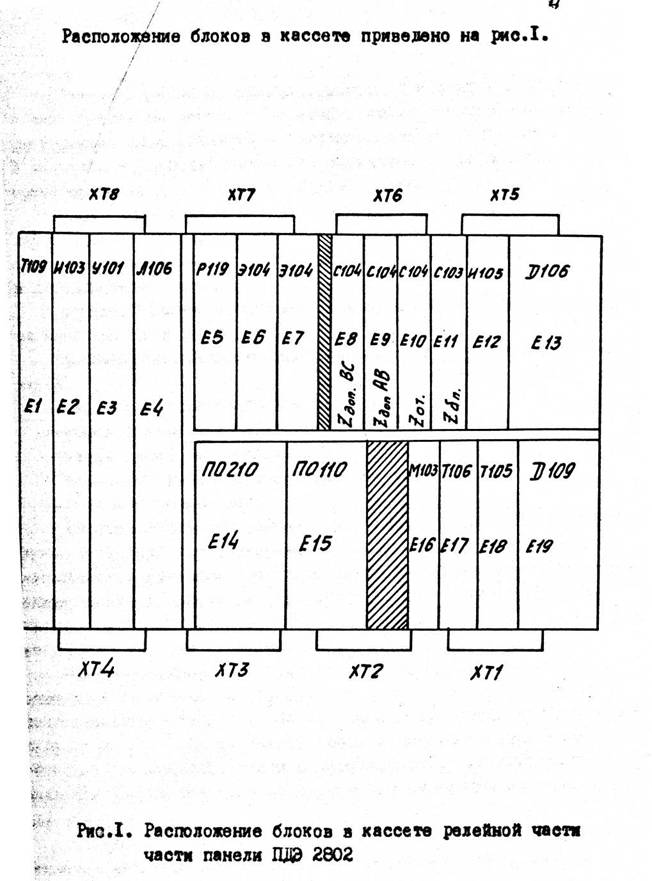

Панель представляет собой металлоконструкцию, на которой смонтированы, кассета релейной части, испытательные блоки, переключатели, кнопки, сигнальные лампы, выходные реле.
Релейная часть защиты выполнена в виде втычных блоков в конструктив их БУК-б, установленных в кассету. Кассета закрыта прозрачной крынкой.
|
3. ПРИНЦИП ДЕЙСТВИЯ ПАНЕЛИ
Панель ПДЭ2802 по принципу действия является с ненаправленным пуском передатчика от чувствительных органов реагирующих на составлявшие обратной последовательности тока и напряжения, с последующим его остановом от реле мощности, срабатывавшего при к. з. в защищаемой зоне.
Блок-схема панели представлена на рис.2. В логической части панели можно выделить несколько каналов и устройств, функционально связанных между собой, с измерительными органами я приемопередатчиком,:
основной канал отключения, предназначенный для воздействии на выходные цепи защиты;
дополнительный канал отключения, контролирующий основной канал;
-канал пуска блокирующего в. ч. сигнала;
-канал приема в. ч. сигнала;
-канал пуска телеотключения;
-канал отключения при опробовании линии;
-выходные цепи защиты.
На вход основного канала отключения по схеме "И" подаются сигналы от реле тока, напряжения и мощности обратной последовательности. При этом ввод, а действие реле мощности происходит одновременно с пуском в. ч. передатчика сигналом от чувствительных пусковых органов, а контроль цели отключения осуществляется более грубыми органами.
Для обеспечения действия защиты, установленной на ВЛ отходящей от шин мощной подстанции, когда напряжение обратной последовательности может показаться недостаточным для действия реле мощности, в схему защиты введено дополнительное реле тока обратной последовательности с торможением от максимальной разности фазных токов, необходимым для отстройки от небаланса* при качаниях.
Правильное действие защиты при симметричных к. з. обеспечивается наличием блокирующего и отключающего реле сопротивления. Отключающее реле сопротивления вводится для действия на отключение с помощью устройства блокировки от качания на ограниченное время.
Пуск блокировки от качаний происходит от реле реагирующих на составляющие обратной последовательности, либо от реле реагирующего на скачкообразное приращение тока.
Запрет действия защиты при внешних к. з осуществляется путем подачи в их основной канал отключения блокирующего сигнал о выхода в. ч. приемника.
Дополнительный канал отключения введён для уменьшения вероятности ложного срабатывания запиты.
На вход дополнительного канала подаются сигналы от отключающего и блокирующего реле сопротивления, а также от реле тока обратной последовательности.
Основной и дополнительный канал через схему «И» действует на выходные реле. При несоответствий сигналов, а основном я дополнительном каналах срабатывает схема сигнализации неисправности соответствующего канала. При неисправности основного канала отключения, во избежание неправильного действия запиты, производится пуск блокирующего в. ч. сигнала, который посылается на второй полукомплект защиты.
Пуск в. ч. передатчика производится при срабатывании чувствительных реле тока и напряжения обратной последовательности, включенных по схеме "И", а при симметричных к. з. от блокирующего реле сопротивления. Кроме того пуск передатчика производится при всех операциях с выключателями, при неисправности в цепях переменного напряжения, при перевода защиты в режим "Вывод* и "Проверка", и, как было указано выше, при неисправности основного канала.
Останов а. ч. передатчика осуществляется от реле мощности, отключающего реле сопротивления, устройств релейной защиты, УРОВ, а также при приеме сигнала телеотключения.
Действие защиты при включении на к. з,, когда зашита оказывается блокированной пустившимся передатчиком, осуществляется по вспомогательной цепи (цепь ускорения при опробовании) от реле тока обратной последовательности, либо от реле сопротивления отключающего или блокирующего.
В схеме зашиты предусмотрено два дополнительных реле сопротивления и реле тока нулевой последовательности, которые совместно о отключающими реле сопротивления позволяют отстроить защиту от и. а. за трансформатором отпайки. При необходимости указанная блокирующая цепь может быть выведена.
|
I. ОБЪЁМ ПРОВЕРОК ПРИ НОВОМ (ПЕРВОМ) ВКЛЮЧЕНИИ
Согласно "Правил технического обслуживания устройств релейной зажиты, электроавтоматики, дистанционного управления и сигнализации электростанций и подстанций 110-780 кВ* РА 3435.617*69 проварка (наладка) панели ПДЭ 2802 производится, а следующем объёме:
1.1. Проверка блока питании:
1.1.1. Приварка значений выходных напряжений.
1.1.2. Проверка характеристики стабилизации уровней ±15 В при изменении оперативного тока от 0,8 до
1,1 номинального значения.
1.1.3. Проверка выходной характеристики уровня
+24В при изменении напряжения оперативного тока от
0,8 до 1,1 номинального значения.
1.1.4. Проварка зажиты при имитации к. з. на выходах +1ЭВ.
1.2. Проверка реле постоянного тока
1.3. Проверка логической части:
1.3.1. Проверка напряженна питания +9В.
1.3.2. Снятие потенциальной диаграммы блока
логики.
1.3.3. Измерение выдержек времени блока логики.
1.4. Проверка работоспособности схемы функционального контроля измерительных орляков.
1.5. Проверка реле тока обратной последовательности:
1.5.1. Приварка фильтра тока обратной последовательности.
1.5.2. Проверка токов срабатывания и возврата.
1.6. Проверка реле напряжения обратной последовательности
1.6.1. Проверка фильтра напряжения обратной последовательности.
1.6.2. Проверка напряжения срабатывания я возврата.
1.7. Проверка реле тока обратной последовательности с торможением.
1.7.Г. Проверка токов срабатывания я возврата при отсутствии торможения.
1.7.2. Проверка коэффициента торможения.
1.8. Проверка тока срабатывания и возврата реле
тока нулевой последовательности
1.9. Проверка дополнительного пускового реле Δ I.
1.10. Проверка отключающего реле мощности обратной последовательности:
1.10.1. Проверка угла максимальной чувствительности.
1.10.2. Проверка напряжения и тока срабатывания.
1.10.3. Проверка зоны срабатывания.
1.11. Проварка реле сопротивления отключающего Z откл. . СА и блокирующего Z бл. СА:
1.11.1. Проверка угла максимальной чувствительности на рабочей уставке методом "засечек".
1.11.2. Проверка заданной уставки по сопротивлению срабатывания.
1.11.3. Проверка характеристики Zcр. = ƒ (δ)
1.11.4. Снятие характеристики зависимости сопротивления срабатывания реле от тока и определение тока точной работы.
1.11.5. Проверка работы реле при к. з. за "спиной"
(для <^о—, СА) и проверка сопротивления смещения.
1.12. Проверка реле сопротивления дополнительных Z доп АВ Z доп ВС
.12.1. Проверка угла максимальной чувствительности.
1.12.2. Проверка заданной уставки по сопротивление
срабатывания.
1.12.3. Снятие характеристики зависимости сопротивления реле от тока и определение тока точной работы.
|
1.12.4. Проверка характеристики Z ср.=
проверка смещения, а 1(Ш) зону.
1.13. Проверка устройства контроля цепей напряжения (КИН)
1.13.1. Проверка балансировки ампер-витков трансформатора.
1.13.2. Проверка работы КИН при имитации различный
видов к. з.
1.14. Проверка взаимодействий релейной части с
высокочастотной аппаратурой АВЗК-80.
1.15. Комплексная проверка
Измерение времени срабатывания заняты при различных видах к. з. в зоне действия защиты
1.16. Проверка выходных цепей, цепей сигнализации,
регистратора, реле повторителей.
1.17. Проверка взаимодействия защиты с другими
устройствами РЗА и действия не выключатели.
1.18. Проверка защиты рабочим током и напряжением:
1.18.1. Проверка правильности подключения цепей
тока и напряжения.
1.18.2. Проверка фильтров ФТОП и ФНСП.
1.18.3. Проверка правильности включения реле мощности
1.18.4. Проверка КИН.
2. ВВОД В РАБОТУ И ВЫВОД ПАНЕЛИ ИЗ РАБОТЫ
Включение и ввод панели в работу производится в следующем порядке:
- ключ S АЗ установить в положение "Выведено";
- осмотром убедиться, что все блоки установлены
а кассету, а на ряду зажимов подключены асе цепи;
- установить рабочие крынки испытательных блоков
SG 1-SG 4
- ключи 1SА1 и SА2 установить а заданное положение;
- включить автомат подачи питания на панель;
- включить блок питания;
- включить приёмопередатчик и устройство контроля
(АВЗК-8О и АК-8О);
- нажать кнопку “сброс”, поднять блинкера и убедиться, в отсутствии каких-либо сигналов а релейной части панели, (при этом должна гореть только лампа "неисправность, вывод");
- перевести ключ S АЗ в положение "Работа"; сигнал
"Неисправность, вывод" должен погаснуть. Для кратковременного вывода защиты на работы необходимо установить ключ S АЗ, а положение «вывод».
При длительном выводе панели из работы, дополнительно необходимо отключить блок питания и снять рабочие крышки испытательных блоков.
При проверках панели, связанных с действием на выходные реле, необходимо отключить от панели: «Цепи отключения", "Выходные цепи", "Цепи УРОВ*.
3. ОБЪЁМ ПРОВЕРОК ПАНЕЛИ В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ (ПОСЛЕ 1 ГОДА 3,6 ЛЕТ)
Объём проверок при первом профилактическом контроле
(через 1 год эксплуатации) и при профилактическом контроле (через каждые 6 лет) соответствует объёму проверок при первом включении за исключением пунктов: 1.3.2.; 1.5.1.; 1.6.1.; 1.11.4.; 1.12.3.; 1.13.1.; 1.18.3; при первом профконтроле дополнительно исключаются пункты проверки: 1.14.; 1.3.I.; 1.4.; 1.7.2.; 1.10.2.; 1.11.3.; 1.16.
При профилактическом контроле (через 3 года и далее через каждые 6 лет) защита проверяется по пунктам: 1.15. (проверка действия защиты без измерения времени) и 1.18.1.
Объём проверок после ремонта должен определяться службами МСРЗА, а зависимости от характера и объёма ремонтных работ.
4. ОПЕРАТИВНОЕ ОБСЛУЖИВАНИЕ ПАНЕЛИ
Порядок ввода в работу и вывода панели из работы указан, в пункте 2 настоящих указаний.
Панель выводится из работы по указанию диспетчерской службы или при появлении сигнала "неисправность" (предварительно необходимо попытаться снять сигнал кнопкой "сброс").
Тестовая проверка производится в соответствии данными методическими указаниями (см. Приложение 1)
5. ДЕЙСТВИЯ ПЕРСОНАЛА ПРИ ВОЗГОРАНИИ ПАНЕЛИ
При появлении признаков возгорания панели необходимо немедленно отключить блок питания, АВЗК-80 и АК-80 и вывести панель из работы (снять крынки SG 1 –SG 4, SА З переключить в положение "Вывод"). Обесточить панель путем отключения автомата подачи питания.
Принять меры по ликвидации возгорания.
|
МЕРЫ БЕЗОПАСНОСТИ
1. Работы по наладке панели необходимо производить в
соответствии с требованиями «ПТБ при эксплуатации электроустановок» 1987г. и "ПТБ производство электромонтажных
работ " 1994 г.
2. Перед началом работ проверить заземление металлоконструкций панели и поверочных устройств.
3. Работы в цепях, находящихся под напряжением, производить инструментом с изолированными рукоятками.
4. При работе в токовых цепях эти цепи должны быть
надежно закорочены.
Следует помнить, что токовые разъемы, через которые осуществляется связь кассеты с втычным блоком, ненадежны и не всегда обеспечивает замыкание токовых цепей при вынутом блоке. Поэтому запрещается при вынутых блоках вставлять рабочие крышки испытательных блоков токовых цепей.
5. Во избежание повреждения устройств вынимать блоки
на кассеты разрешается только при отключенном блоке питания.
ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
1. Подобрать комплект проектной и заводской документации,
подготовить протокол, получить уставки.
2. Ознакомиться с комплектацией панели, обозначениями модулей и других элементов панели (блоков, переключателей и др.).
3. Подготовить необходимые измерительные приборы (приложение I), инструмент, соединительные провода, ЗИП, приспособления.
4. Отсоединить цепи связи с приемопередатчиком и аппаратурой контроля. Замкнуть между собой провода с маркировкой ХТ18 и ХТ19 идущие к клеммам П5:2 и П5:1 АК-80 или клеммы панели 152-153.
6. ОСМОТР ПАНЕЛИ И РЕГУЛИРОВКА ВЫХОДНЫХ РЕЛЕ
6.1. Внешний осмотр
При внешнем осмотре панели следует проверить:
-отсутствие внешних дефектов панели, испытательных блоков,
переключателей, кнопок, ряда зажимов и др.;
-отсутствие дефектов деталей входящих в модули, надежность
крепления этих деталей, стяжку сердечников трансформаторов;
-надежность контактных соединений;
-наличие закорачивающих перемычек в испытательных блоках;
-качество пайки и целостность печатного монтажа.
Выполнить надписи на элементах панели, а соответствии и
их функциональными назначениями.
6.2. Регулировка выходных промежуточных реле.
Осмотреть и в случае необходимости отрегулировать механическую часть реле. Контакты реле регулируются согласно методике, принятой для кодовых реле.
Для удобства регулировки контактов необходимо снять толкатель и ослабить винт, крепящий контактных блок. Следует помнить, что контактный блок неразборный к возможности регулировки соосности контактов за счет естественных люфтов очень ограничен. Контакты и ход якоря должны быть отрегулированы таким образом, чтобы зазор между разомкнутыми контактами составлял не менее 1 мм, а совместный ход не менее 0,3 мм. Регулировать контакты следует при нажатии на якорь реле, прижимая его к сердечнику с помощью отвертки или другого инструмента. Переводить якорь реле в сработанное положение путем нажатия на конец якоря со стороны толкателя нельзя, так как это может привести к неправильной оценке регулировки контактов.
После регулировки механической части реле проверить напряжение срабатывания и возврата. Необходимо помнить, что от величины напряжения срабатывания зависит время действия реле и всей панели в целом, поэтому, чтобы обеспечить время действия панели, указанное в технических данных, не более 40 мС, необходимо, чтобы время срабатывания выходных реле не превышало 10 мб. Такое время срабатывания возможно только при
величине напряжения срабатывания не превышающем 0,4 - 0,45 Им,
что ниже требуемого для выходных реле (0.6-0,7. Ин). однако с такой величиной напряжения срабатывания можно мириться, учитывая что цепи обмоток выходных реле расположены в пределах одной панели и вероятность замыкания на землю ничтожна.
Напряжение срабатывания реле регулируется изменением давления плоской возвратной пружины с помощью регулировочного винта, расположенного на контактном блоке.
Напряжение возврата должно быть не менее 0,05 Ин.
7. ПРОВЕРКА ИЗОЛЯЦИИ
Проверку изоляции панели следует производить в следующей последовательности.
7.1. Разомкнуть клеммы Х154 и Х155.
Установить перемычки в контрольные гнезда блока питания
"+24В", "+15 В", "-15 В" и "ОВ". Включить выключатель SА блока питания. Переключатель SА З установить в положение "Работа", S1 - в любом положении. При проверке цепей линейного выключателя SА 2 в положении "Линейный выключатель" и установлен блок SG 1, а при проверке цепей обходного выключателя (номера клемм указаны и скобках) SА 2 в положении "Обходной выключатель " и установлен блок SG 2.
В испытательные блоки SG 3, SG 4 вставлены рабочие крышки. Объединить клеммы панели в соответствии с табл.1.
Таблица I
№№ пп | Цепи | Объединить клеммы |
I | II | III |
1 2 3 4 | Цепи переменного тока Цепи напряжения «Звезды» Цепи напряжения «Треугольника» Цепи постоянного тока | XI...ХВ; (Х19...Х22) Х24,..Х27;(Х32...Х35) Х28...Х30;(Х36...Х38) Х51, Х52, Х54, Х55, Х57, Х58, Х60...Х67, 70, Х71, Х72.Х78,Х79,Х80,X87,.Х90 Х176, Х177 |
Продолжение табл. I
I | II | III |
5 | Цепи отключения В1 | Х92,Х93,Х100 |
6 | Цепи отключения 0В | Х95,Х96,Х101 |
7 | Цепи отключения В2 | Х97,Х102 |
8 | Выходные цепи | Х109-Х108 Х104-Х105, Х106-Х107, Х110-Х111, Х112-Х113, Х114-Х115, Х173-Х174 |
9 | Цепи пуска УРОВ | Х116, Х117, Х122 |
10 | Цепи сигнализации | Х124...132, Х134 |
11 | Выходы на регистратор | Х130-Х137, Х138-Х139, Х140-Х141, Х142-Х143, Х144-Х145, Х146-Х147 |
12 | Питание АК-80 | Х158, Х159 |
13 | В. Ч. кабель | Х161, Х162 |
14 | Дополнительные цепи | Х164-Х165, Х166-Х167, |
ЧХ163-Х1532, Х17О-Х171 | ||
15 | Цепи напряжения до 24 В | Х150...Х154 |
- Произвести измерение сопротивления изоляции цепей до 24 В по отношению к корпусу мегомметром на 100 В.
Сопротивление изоляции должно быть не менее 10 МОм. Восстановить заземление цепей до 24 В установив перемычку Х154-Х155.
Мегомметром на 500 В измерить сопротивление изоляции всех цепей относительно корпуса и между собой.
Для ускорения, проверку рекомендуется производить следующим образом: группы цепей соединяются между собой последовательно, а последняя (№ 14) группа, кроме того соединяется с корпусом панели. Последовательно отделяя каждую группу, измеряют сопротивление изоляции этой группы относительно корпуса. Сопротивление изоляции должно бить не менее 10 МОм.
Произвести измерение сопротивления изоляции между фазами токовых запей мегомметром на 500 В, предварительно разобрав Нуль на клеммнике А1-Х9. Сопротивление изоляции должно быть не менее 10 МОм.
7.2. Испытать электрическую прочность изоляции независимых цепей на напряжение выше 24 В (кроме группы 13,14,15) относительно корпуса (остальные цепи при этом должны быть заземлены). Испытание производится напряжением 1000 В 50 Гц ж течение 1 мин.
Испытание производится сначала при вынутых модулях, а затем при вставленных.
7.3. Повторно измерить сопротивление изоляции согласно пункта 7.1. Сопротивление изоляции должно быть таким же, как и до испытания. Снять все временно установленные перемычки.
8. ПРОВЕРКА БЛОКА ПИТАНИЯ
Вынуть из кассеты блок П0110 (Е15). Осмотреть и в случае необходимости отрегулировать механическую часть реле КL1. Реле регулируется аналогично выходным, с той лишь разницей, что межконтактный зазор должен быть не менее 0,8 мм.
Проверить и в случае необходимости отрегулировать напряжение срабатывания реле. Напряжение срабатывания проверяется
путем подачи регулируемого напряжения постоянного тока на
клеммы X: 1(+), X:2 при вынутом предохранителе Г2. Напряжение
срабатывания реле должно быть в пределах 12-15 В, возврата - не менее I В. .
Вынуть из кассеты все блоки за исключением П0210(Е14), в блок П0110(Е15) подключить к кассете с помощью гибкой связи ГЛЦИ.685.625.011СБ. К контрольным гнездам «+24 В» блока Е15 и "+15 В" блока Е24. подключить регулируемые нагрузочные резисторы. Величина нагрузочных резисторов должно быть не менее: 80 ОМ для "+24 В" и "-15 В" и 50 Ом для "+15 В".
При проверке блока, питание должно осуществляться от источника постоянного (выпрямленного) тока, амплитуда пульсаций которого не должна превышать 6 % при токе нагрузки
(блок выключается). При этом гаснут светодиоды "+24 В" и "+15 В" Повторный запуск блока производится тумблером SА, который : необходимо сначала отключить, а затем через 1-2 с включить.
Проверить, что при исчезновении напряжения "-15 В" мгновенно, снимаются напряжение "+15 В". Для этого необходимо вывести ; из действия защиту на реле КL, КL2 соединив базу транзистора ТЗ с шинкой "ОВ" (зашунтировать VДЧ или С10), или отпаяв провод с разъема Х:18В (Х:203) гибкой связи. Замкнув между собой контрольные гнезда "-15 В" и "0" В
убедиться, что напряжение +15 В так же исчезает, а срыв инвертирования не происходит.
Убрать установленные перемычки (восстановить гибкую связь). Убедиться, что при замыкании между собой выходов "+15 В'' и "-15 В" происходит срыв инвертирования и блок выключается.
Отключить питающее напряжение, разобрать схему проверки. Установить все блоки в кассету.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 |
