Базы данных (стр. 4 )

После выполнения практической работы студент должен:

Знать: назначение меню в проектировании БД, иметь понятие о главном меню приложения, видах меню.

Уметь: создавать меню приложения.

Время выполнения – 2 часа.

Пояснения к работе

Порядок выполнения практической работы:

1. Проработать все описанные упражнения самостоятельно, руковод-ствуясь методическими указаниями,

2. Выполнить задание,

3. Проверить свои знания по контрольным вопросам и сдать практическую работу.

Система меню приложения.

Хорошо написанное законченное приложение может использоваться пользователем любой квалификации. Обычно законченное приложение имеет свое собственное меню, которое заменяет основное меню Visual FoxPro 6.0 и содержит команды, предназначенные для выполнения конкретных задач. Перед тем, как приступить непосредственно к созда-нию приложения, необходимо создать все требуемые объекты(таблицы, формы, отчеты, запросы). Затем отдельные объекты могут быть объеди-нены посредством меню. Первым этапом создания любого приложения является определение требований, предъявляемых к законченному при-ложению. Прежде необходимо определить состав информации, которая будет содержаться в создаваемой базе данных. После того как вы определили состав данных, которые будут храниться в вашей базе данных, создайте все входящие в нее таблицы. На этом этапе вы опре-делите отношения между таблицами. Состав информации невозможно определить без учета конкретных задач, для решения которых пред-назначается создаваемое приложение. Поэтому одновременно с составом информации вы должны определить те средства, которые получит в свое распоряжение пользователь при работе с вашим прило-жением.

Наиболее часто приложения используют интерфейс в виде кнопоч-ной формы, соответствующей меню и подменю предоставляемых функ-ций обработки, а так же специальные панели инструментов. С каждым пунктом меню или кнопкой панели инструментов связаны объекты БД определенного вида(формы, отчеты, запросы, макросы и т. д.) На рис. 20 для работы приложения следует открыть кнопочную форму.

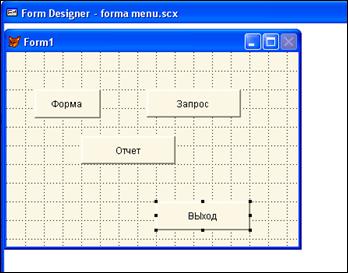

Рис.20. Кнопочная форма приложения.

Коды, которые нужно записать для кнопки Форма DO FORM ПАРАМ. scx в результате работы этого кода открывается форма передачи параметров показанная на рис. 22.

Коды, которые нужно записать для кнопки Отчет REPORT FORMAT REPORT4.FRX PREVIEW в результате работы данного кода получим отчет представленный на рис. 23.

Коды, которые нужно записать для кнопки Выход THISFORM. RELEASE() что приводит к закрытию кнопочной формы.

Рис 21. Форма передачи параметров.

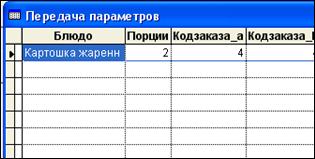

Рис. 22. Таблица сформированная по кнопке “Сформировать”

Рис 23

Задания

Создать меню для приложения созданного по индивидуальному ва-рианту

Порядок отчета практической работы

При отчете практической работы необходимо:

1)  Продемонстрировать выполненные задания по индивидуальному варианту, прокомментировать порядок его выполнения и объяс-нить полученные результаты

2)  Ответить на контрольные вопросы.

Контрольные вопросы

Для чего существует главное меню приложения? Какие средства Visual FoxPro, предназначены для создания меню?

Практическая работа №8

Тема: Создание пояснительной записки для спроектированной информационной системы.

Цель практической работы

Научиться оформлять пояснительную записку к созданной информационной системе.

После выполнения практической работы студент должен:

Знать: назначение ГОСТов при оформлении текста пояснительной записки.

Уметь: применить ГОСТы при оформлении пояснительной записки.

Время выполнения – 2 часа.

Пояснения к работе

Порядок выполнения практической работы:

1. Проработать все описанные упражнения самостоятельно, руководствуясь методическими указаниями,

2. Выполнить задание,

3. Проверить свои знания по контрольным вопросам и сдать практическую работу.

Требования к оформлению и содержанию пояснительной записки по курсовой работе.

Пояснительная записка должна состоять из следующих разделов:

1.  Титульный лист.

2.  Содержание.

3.  Введение.

4.  Основная часть

9. Заключение.

10. Литература.(см. приложение1)

11. Приложение.

Руководство оператору.

Руководство программисту.

Введение.

Во введении обосновывается выбор темы, определяемый ее актуальностью, формируются проблема и круг вопросов, необходимых для ее решения; определяется цель работы с ее расчленением на взаимосвязанный комплекс задач, подлежащих решению для раскрытия темы; указываются объект исследования, используемые методы анализа и литературные источники.

Основная часть.

Основная часть пояснительной записки должна включать несколько (3-4) разделов. Первый раздел целесообразно посвятить постановке задачи и этапу формулирования и анализа требований пользователей. В результате должны быть определены требования к БД, пользователи БД, процедурные требования (в части нетривиальных операций и отчетов). Необходимо выявить информационные объекты, их атрибуты, взаимосвязи между объектами; определить номенклатуру запросов к БД; сформулировать возможные допущения и ограничения (в частности, ограничения целостности).

Во втором разделе должны быть представлены:

-  разработанная концептуальная схема предметной области (в виде диаграммы «Сущность – Связь»);

В третьем разделе должны быть представлены:

-  разработанная нормализованная (до 3-й нормальной формы включительно) схема БД, ориентированная на конкретную СУБД (Visual FoxPro), удовлетворяющая требованиям пользователей и требованиям целостности и непротиворечивости;

В четвертом разделе должно быть представлено описание создания физической модели БД, описать структуру, имя файла БД, физический носитель, где хранятся данные, для каждого вводимого поля – его имя, тип, длину, описание разработанного программного обеспечения (пользовательский интерфейс, программные модули, формы, запросы).

Заключение.

В заключении логически последовательно излагаются теорети-ческие и практические выводы и предложения, к которым пришел студент в результате исследования. Они должны быть краткими и четкими, дающими полное представление о содержании, значимости, обоснованности и эффективности разработок. В заключении необходимо сделать выводы о соответствии спроектированной БД заданию на разработку, указать на достоинства и недостатки методов организации процессов обработки информации, реализуемых в концепции БД, пути совершенствования спроектированной БД.

Список литературы.

Список должен содержать перечень литературы, использованной при выполнении работы. Литература должна располагаться в порядке появления ссылок в тексте. Пример оформления см. приложение Д.

ПРАВИЛА ОФОРМЛЕНИЯ

РАСЧЕТНО-ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ

Общие положения.

Рекомендуется текст набирать 14 шрифтом «Тimes New Roman» с одинарным интервалом.

Листы записки должны иметь сквозную нумерацию. Номер страницы проставляют арабскими цифрами в правом верхнем углу без точки.

При оформлении текста на ЭВМ соблюдать следующие размеры полей: левое – 30 мм, правое – 10 мм, верхнее – 15 мм, нижнее – 20 мм. Допускается оформление текста пояснительной записки с рамкой (ГОСТ 2.105).

Границы рамки на листе располагаются от верхнего, нижнего и правого срезов листа на 5 мм, от левого – 20 мм. Основную надпись по форме 2.

ГОСТ 2.104 выполнять на втором листе, по форме 2а – на третьем и последнем листах пояснительной записки.

Абзацы в тексте начинают отступом, равным пяти ударам пишущей машинки (15-17 мм).

Деление текста основной части пояснительной записки.

Текст основной части записки разделяют на разделы и подразделы (ГОСТ 2.105).

Разделы должны иметь порядковые номера в пределах основной части записки, обозначаемые арабскими цифрами без точки.

Каждый раздел текстовых документов рекомендуется начинать с нового листа.

Номер подраздела состоит из номера раздела и подраздела, разделён-ных точкой. В конце номера подраздела точка не ставится. Разделы, как и подразделы могут состоять из одного или нескольких пунктов. Номер пункта должен состоять из номеров подраздела и пункта, разделённых точкой или из номеров раздела и пункта (если текст не имеет подразделов) также разделённых точкой. В конце номера пункта точка не ставиться, например:

2 Методы

2.1 Аппараты, материалы и реактивы



2.1.1

2.1.2 Нумерация пунктов первого подраздела, второго раздела

2.1.3

Заголовки разделов, а также слова «Введение», «Заключение», «Содержание», «Список литературы» рекомендуется писать прописными буквами без точки в конце, не подчёркивая и располагать в средине строки.

Заголовки подразделов следует писать с прописной буквы без точки в конце (как в предложении)

Переносы слов в заголовках не допускаются. Если заголовок состоит из двух предложений, их разделяют точкой.

Расстояние между заголовком раздела и текстом при выполнении машинописным способом равно 3 интервалам, при выполнении рукописным способом – 15 мм.

Расстояние между заголовками раздела и подраздела – 2 интервала, при выполнении рукописным способом – 8 мм.

Построение таблиц.

Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Название следует помещать над таблицей слева.

При переносе части таблицы на ту же или другие страницы название помещают только над первой частью таблицы.

Таблицы, за исключением таблиц приложений, следует нумеровать
арабскими цифрами сквозной нумерацией.

Таблицы каждого приложения обозначают отдельной нумера-цией арабскими цифрами с добавлением перед цифрой обозначения приложения. Если в документе одна таблица, она должна быть обозна-чена «Таблица 1» или «Таблица А 2», если она приведена в приложении А.

Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделённых точкой.

Ссылки на таблицы, рисунки, приложения берутся в круглые скобки.

При ссылке следует писать: «в соответствии с данными табл. 5.», (табл. 2), «по данным рис. 3

Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если рисунок один, то он обозначается «Рис. 1».

Оформление приложений.

Материал, дополняющий текст пояснительной записки, допускается помещать в приложениях.

В тексте пояснительной записки на все приложения должны быть даны ссылки. Приложения располагают в порядке ссылок на них в тексте.

Федеральное агентство по образованию Российской Федерации

Камышинский технологический институт (филиал)

Волгоградского государственного технического университета

Среднетехнический факультет

Кафедра «информатика»

УТВЕРЖДАЮ

Зав. Кафедрой____

«___»______200 г.

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К КУРСОВОЙ РАБОТЕ

По предмету: Базы данных

(по предмету)

Тема:___Создание и ведение реляционных баз данных

Студент_______________________________________________

(фамилия, имя, отчество) (подпись)

Группа_________________

Руководитель работы______________________________________

(фамилия, инициалы) (подпись)

Нормоконтролер_________________________________________

(фамилия, инициалы) (подпись)

Камышин – 200

Рис. 24. Формат А4 или близкий к нему

Каждое приложение следует начинать с новой страницы с указанием наверху посередине страницы слова «Приложение» и его обозначения.

Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой.

Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Ё, З, Й, О, Ч, Ь, Ы, Ъ.

После слова «Приложение» следует буква, обозначающая его последовательность.

Если одно приложение, оно обозначается «Приложение А».

Список литературы

1.  Непомящий психоанализа: Теория соблазнения / . Режим доступа: [http: // www. psychoanalysis. ***** 17.05.2000].

2.  , , Сидоров конструкций: Учеб. пособие для вузов – М.: Высшая школа, 1987. – 310 с.

РУКОВОДСТВО ОПЕРАТОРА (ГОСТ 19.505-79)

ТИТУЛЬНАЯ ЧАСТЬ

2.1. Титульная часть состоит из листа утверждения и титульного листа.

Правила оформления листа утверждения и титульного листа - по ГОСТ 19.104-78.

3. ИНФОРМАЦИОННАЯ ЧАСТЬ

3.1. Информационная часть должна состоять из аннотации и содержания.

3.2. Необходимость включения информационной части в раз-ичные виды программных документов установлена соответствующими стандартами ЕСПД на эти документы.

3.3. В аннотации приводят сведения о назначении документа и краткое изложение его основной части.

3.4. Содержание включает перечень записей о структурных элемен-тах основной части документа, в каждую из которых входят:

- обозначение структурного элемента (номер раздела, подраздела и т. п.);

- наименование структурного элемента;

- адрес структурного элемента на носителе данных (например, номер страницы, номер файла и т. .).

Правила обозначения структурных элементов основной асти документа и их адресации устанавливаются стандартами ЕСПД на правила оформления документов на соответствующих носителях данных.

Составление нформационной части (аннотации и содержания) является обязательным.

1. НАЗНАЧЕНИЕ ПРОГРАММЫ

В разделе должны быть указаны сведения о назначениипрограммы и информация, достаточна для понимания функций программы и ее эксплуатации.

2. УСЛОВИЯ ВЫПОЛНЕНИЯ ПРОГРАММЫ

В разделе должны быть указаны условия, необходимые для выполнения программы (минимальный и/или максимальный состав аппаратных и программных средств и т. п.).

3. ВЫПОЛНЕНИЕ ПРОГРАММЫ

В разделе должна быть указана последовательность действий оператора, обеспечивающих загрузку, запуск, выполнение и завершение программы, приведено описание функций, формата и возможных вариантов команд, с помощью которых оператор осуществляет загрузку и управляет выполнением программы, а также ответы программына эти команды.

4. СООБЩЕНИЯ ОПЕРАТОРУ

В разделе должны быть приведены тексты сообщений, выдаваемых в ходе выполнения рограммы, описание их содержания и соответствующие действия оператора (действия оператора в случае сбоя, возможности повторного запуска программы и т. п.).

Допускается содержание разделов иллюстрировать поясняю-щими примерами, таблицами, схемами, графиками.

В приложения к документу допускается включать различные материалы, которые нецелесообразно включать в разделы руководства.

Задания

Создать пояснительную записку и руководство пользователя для своей курсовой работы.

Порядок отчета практической работы

При отчете практической работы необходимо:

3)  Продемонстрировать выполненные задания по индивидуальному варианту, прокомментировать порядок его выполнения и объяснить полученные результаты.

Список использованной литературы

1.  Агальцов данных: Учебное пособие. – М:Мир, 2002.

2.  С. Каратыгин, А. Тихонов, Л. Тихонова Visual FoxPro6.0. К вершинам мастерства. – М.: БИНОМ, 1997. – 736 с.

3.  А. Горев, Visual FoxPro5.0. Книга для программистов. – М.: Журнал “FoxTalk” ТОО “Эдэль”, 2000. – 552 с.

Содержание

1. ПРЕДИСЛОВИЕ.. ....3

2. ПРАВИЛА ВЫПОЛНЕНИЯ ПРАКТИЧЕСКИХ РАБОТ.. 4

3. ОПИСАНИЕ РАБОЧЕГО МЕСТА.. 5

4. ПРАКТИЧЕСКие РАБОТЫ... 5

4.1Практическая работа №1..........................................................................................................

Тема: Концептуальное проектирование базы данных...........

Цель практической работы.. 5

Пояснения к работе. 5

Предварительная подготовка. 5

4.2 Практическая работа №2........................................................................................................... 12

Тема: Реляционная модель базы данных................................................................ 12

Цель практической работы.. 12

Пояснения к работе. 12

Задания. 18

Порядок отчета практической работы.. 18

Контрольные вопросы.. 19

4.3 Практическая работа №3........................................................................................................... 19

Тема: Проектирование форм базы данных........................................................ 19

Цель практической работы.. 19

Пояснения к работе. 19

Задания. 29

Порядок отчета практической работы.. 29

Контрольные вопросы.. 29

4.4 Практическая работа №4........................................................................................................... 29

Тема: Проектирование форм для передачи параметров в

запросы, формы, отчеты............................................................................................................................ 29

Цель практической работы.. 29

Пояснения к работе. 29

Задания. 32

Порядок отчета практической работы.. 32

Контрольные вопросы..................................................................................................................................... 32

4.5 Практическая работа №5............................................................................................................. 32

Тема: Проектирование запросов к базе данных...................................... 32

Цель практической работы.. 32

Задания. 34

Порядок отчета практической работы.. 34

Контрольные вопросы.. 34

4.6 Практическая работа №6........................................................................................................... 35

Тема: Создание отчетов к базе данных.................................................................... 35

Цель практической работы................................................................................................................... 35

Пояснения к работе. 35

Задания. 37

Порядок отчета практической работы.. 37

Контрольные вопросы.. 37

4.7 Практическая работа №7........................................................................................................... 38

Тема: Проектирование и создание меню приложения................ 38

Цель практической работы.. 38

Пояснения к работе. 38

Задания. .41

Порядок отчета практической работы.. 41

Контрольные вопросы.. 41

4.8 Практическая работа №8. 41

Тема: Создание пояснительной записки для спроектированной

информационной системы. ................................................................................................................. 41

Цель практической работы.. 41

Пояснения к работе. 41

Задания. 47

Порядок отчета практической работы.. 47

Список использованной литературы.....................................................48
