Руководство пользователя цвета камеры (стр. 1 )

Руководство пользователя цвета камеры

Версия 2.1

Благодарим вас за приобретение нашего продукта. Если есть какие-либо вопросы или просьбы, пожалуйста, не колеблясь, свяжитесь с нами.

Это руководство может содержать несколько неправильного технического местах или опечаток, а также содержание могут быть изменены без предварительного уведомления. Обновления будут добавлены в новую версию этого руководства. Мы охотно совершенствования или обновления продукции или процедур, описанных в руководстве.

Security Awareness

Данное руководство содержит ряд руководящих принципов для всех спроса клиентов. Пожалуйста, внимательно прочтите его перед работой, чтобы убедиться, что вы можете использовать этот продукт правильно и безопасно, и чтобы избежать опасности или материального ущерба, который может причинить иначе. Пожалуйста, сохраните это хорошо для будущего использования.

Мера предосторожности делится на "Предупреждения" и "Предупреждение", как показано ниже: Предупреждения: серьезных травм или смерти, может причинить если пренебречь любой из предупреждений.

Предупреждение Следуйте гарантий для предотвращения серьезных увечий или смерти. Предупреждения следующие меры предосторожности для предотвращения возможного повреждения или материальный ущерб.

Особые указания: ранение или повреждение оборудования может привести, если любой из пренебречь предупреждений.

Предупреждения：

1. Входное напряжение должно удовлетворить обе SELV (Безопасность Дополнительная Low Voltage) и источника с ограниченной Power AC 24V или 12V DC в соответствии с IEC60стандарт. Пожалуйста, обратитесь к технической спецификации для подробной информацией.

2. Если продукт не работает должным образом, обратитесь к своему дилеру или в ближайший сервисный центр. Никогда не пытайтесь разобрать камеру самостоятельно. Пользователи несут ответственность за любые проблемы, вызванной изменением или ремонт без разрешения.

3. Операционная среда должна быть от дождя или влаги для снижения опасности пожара или поражения электрическим током.

4. Камера должна быть установлена квалифицированных специалистов, и соблюдать местные законы и правила.

5. Меры предосторожности при коротком замыкании необходимые для установки.

6. Инструкция для установки на стенах: Пожалуйста, убедитесь, что камера может выдержать по крайней мере 50 Ньютон (N) 'S потянув вниз.

Особые указания：

1. Убедитесь, что напряжение питания правильно перед использованием камеры.

2. Не допускайте падения камеры или подвергнуть его физического шока.

3. Не прикасайтесь к ПЗС (прибор с зарядовой связью) модули с пальцами. Если очистка необходима, используйте чистую ткань с немного этанола и аккуратно протрите его. Если камера не будет использоваться в течение длительного периода, пожалуйста, включите объектив крышкой для защиты от грязи ПЗС.

4. Не направляйте камеру на солнце или яркая дополнительных мест. Цветение или мазок может произойти в противном случае (который не является неисправностью однако), и влияние на выносливость КБО в то же время.

5. ПЗС может быть сгорел с помощью лазерного луча, поэтому при любых лазерного оборудования по использованию, убедитесь, что поверхность ПЗС не будет подвергаться воздействию лазерного луча.

6. Не устанавливайте камеру в очень горячее, холодное (рабочая температура должна быть -

10 ℃ ~ +60 ℃ +), пыльных или влажных местах, и не подвергайте его воздействию высоких электромагнитных излучений.

7. Чтобы избежать накопления тепла, хорошая вентиляция необходима для операционной среды.

8. Держите камеру от жидкостью во время использования.

9. Во время доставки, камера должна быть упакована в оригинальной упаковке или упаковка же текстуру.

10. Регулярная замена части: в нескольких частях (например, электролитические конденсаторы) оборудование должно быть заменено Регулярно в соответствии с их средним прочный время. Среднее время меняется из-за разногласий между операционной среды и использование истории, поэтому регулярная проверка рекомендуется для всех пользователей. Пожалуйста, свяжитесь с Вашим дилером для более подробной информации.

Указатель

Глава 1 Краткое введение...................................................................................................................................................6

1.1 Введение..........................................................................................................................................................6

1.2 Введение Внешний вид камеры.....................................................................................................................6

1.3 Вид сбоку камеры...........................................................................................................................................7

1.4 Введение к задней панели камеры.................................................................................................................8

Глава 2 Установка.............................................................................................................................................................10

2.1Задняя панель.......................................................................................................................................................10

2.2Питание.................................................................................................................................................................10

Глава 3 Спецификации..................................................................................................................................................... 11

Таблица 1 ................................................................................................................................................................... 11

Таблица 2 ...................................................................................................................................................................13

Таблица 3 ...................................................................................................................................................................15

Таблица 4 ...................................................................................................................................................................17

Таблица 5 ...................................................................................................................................................................19

Глава 1 Краткое введение

1.1 Введение

Эта цветная камера с продвинутой схеме проектирования включает в себя модуль, CCD, которая предлагает высокую чувствительность. Это идеальное место для наблюдения и видео-системами обработки, и обеспечивает отличное выступление такими как высокое разрешение, низкий уровень искажений и низкий уровень шума и т. д.

Камера включает Чрезвычайным функциями, как показано ниже: компактная структура дизайна

l 1 / 3 "SONY CCD

l День / Ночь с автоматическим

l Автоматический баланс белого, автоматическая регулировка усиления, электронное управление затвором и Компенсация подсветки

l Режим мерцания

l Цифровая обработка сигналов

l С автоматической диафрагмой DC / Video Driver

l CS Mount объективов (обеспечить дополнительный адаптер для C Mount Lens)

l Внутренняя синхронизация

l Расширенный 3 осям механическая конструкция позволяет камере удовлетворить требование к монтажу различных среду гибкой корректировки в объектив требует угол (Только DS-2CC511/591P-A поддержки)

l Расширенный конструкции с двойными плата позволяет тепловыделение и качество изображения

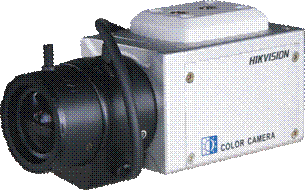

1.2 Введение Внешний вид камеры

Dome cover

Core

Side Cover

Pedestal

Рисунок 1

Чтобы открыть колпака, положить одну руку на пьедестале, чтобы стабилизировать его, и

поворачивается в сторону крышку в направлении против часовой стрелки, с другой стороны.

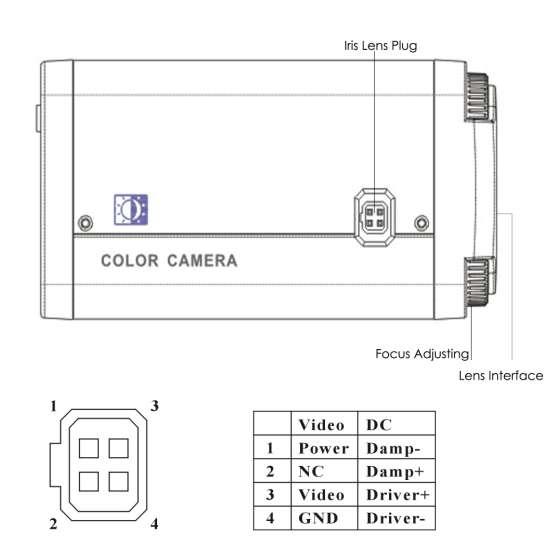

1.3 Вид сбоку камеры

Рисунок 2

Пожалуйста, обратите внимание на связь режима для разных дисков диафрагмы зажигания как показано на Рисунке 2. Объектив стандартный интерфейс CS гору. Марка в камере выступает за день / ночь работают.

[Уведомление] Различные модели могут иметь различную высоту стороны, обратитесь к реальным.

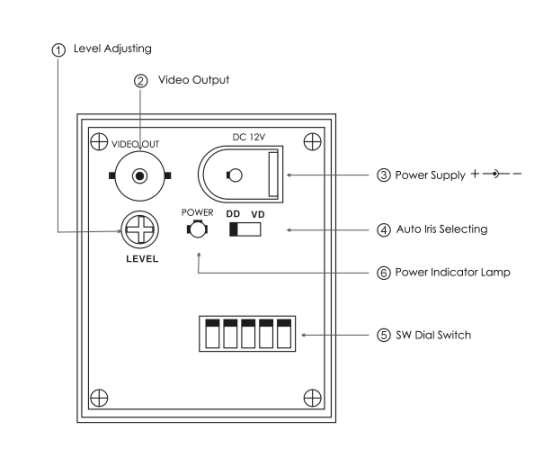

1.4 Введение к задней панели камеры

Рисунок 3

①Уровень Регулировка：

Уровень регулировки действительны для Ирис корректировки в режиме диска, округ

Колумбия, в то время как недействительный для режима видео дисков.

④автодиафрагмой Выбор：

Автоматической диафрагмой как видео-и режимы DC диска может соответствовать этой камерой. Пожалуйста, выберите режим DC DD для дисков с автоматической диафрагмой объектива или В. Д. режиме Video Drive объектив с автоматической диафрагмой.

⑤З Dial Switch функции перечислены как показано ниже.

NC	Неверно. Предназначены для продолжительного использования..
NAGC	Нормальные AGC: Normal автоматическая регулировка усиления. Прирост составляет около 30dB при включении.

SAGC	Super AGC: Super автоматическая регулировка усиления. Прирост составляет около 60dB при включении.
MIRROR	Изображение будет пересмотрено по горизонтали с этой функцией.
FL	Используйте его, чтобы избежать мести, вызванных различными силовой цепи.
BLC	Компенсация фоновой засветки: Автоматическая настройка экспозиции для компенсации заднего света.
AI	Auto Iris: Поверните переключатель в ИИ для автоматической диафрагмой.
AES	Автоматический электронный затвор: Поверните переключатель AES для не-Auto-Iris режиме.
ECLIPS	Останови частично яркость, чтобы другим частям ясно.
SHARP	Для получения четкого изображения по краям, включите функцию SHARP.
SOFT	Чтобы получить мягкий по краям изображения, повернуть на мягких функции.

[Уведомление] Различные модели могут иметь различные задней панели, обратитесь к реальным.

Глава 2 Установка

Проверьте, если все элементы на упаковке список были включены с камерой и все части и устройства имеют также функцию.

【Уведомление】объектив следует CS гора и ее масса должна быть менее 1 кг, и заметную

роль за гору Поверхность должна быть менее 5мм.

【Уведомление】Пожалуйста, используйте C гору адаптер для C Mount объективов.

2.1Задняя панель

Подключения на задней панели：

Рисунок 4

2.2Питание

Пожалуйста, убедитесь, что блок питания соответствует камеру, прежде чем подключать его в оборудовании. Обычно заряда 12 В постоянного тока или 24 В переменного тока. (Более подробную информацию о типах питания, обращайтесь к технологии, спецификации для каждого типа камеры ссылки.)

Глава 3 Спецификации

Таблица 1

Модели Параметр	DS-2CC102P(N)(-A)	DS-2CC112P(N)(-A)	DS-2CC192P(N)(-A)
Датчик изображения	1/3 inch SONY Super HAD CCD
Стандарт видеосигнала	PAL / NTSC
Эффективные пиксели	PAL: 500 (H)×582 (V) NTSC: 510 (H)×492 (V)	PAL: 752 (H)×582 (V) NTSC: 768 (H) ×494 (V)
Мин. Освещенность	0.5Lux @ F1.2
Мин. Освещенность	1/50 (1/60)s-1/100,000s
День & Ночь	Электронные
Автоматической диафрагмой объектива	DC /Видео
Крепление объектива	C / CS mount
Разрешение по горизонтали	420ТВЛ	480ТВЛ	530ТВЛ
Синхронизация	Внутренняя синхронизация
Video Output	1Vpp Композитный выход
S/N Ratio	Более 48 дБ
BLC	ON / OFF
Рабочая температура	-10℃--60℃
Питание	12VDC, ±10%, “-A” series support12VDC / 24V AC, ±10%.
Потребляемая мощность	2W MAX ("-A"серия3.5MAX)
Размеры(mm)	63×59×114
Вес	550g

Примечание: "-A" Иллюстрация поддержки AC24V ±10% / DC12V ± 10% двойного питания;

Размеры:

модели Параметры	DS-2CC502P (N)(-A)	DS-2CC512P (N)(-A)	DS-2CC592P (N)
Датчик изображения	1/3 inch SONY Super HAD CCD
Стандарт видеосигнала	PAL / NTSC
Эффективные пиксели	PAL: 500 (H) ×582 (V) NTSC: 510 (H) ×492 (V)	PAL: 752 (H) ×582 (V) NTSC: 768(H) ×494 (V)	PAL: 752 (H) ×582 (V) NTSC: 768 (H) ×494 (V)
Мин. Освещенность	0.5Lux @ F1.2
Электронный затвор	1/50 (1/60)s~1/100,000s
День & Ночь	Электронные
Объективы	3.6mm @ Fmm, 6mm, 8mm, 12mm, 16mm option)
Разрешение по горизонтали	420 TVL	480TVL	530TVL
Синхронизация	Внутренняя синхронизация
Video Output	1Vp-pкомпозитныйOutput (75Ω / BNC)
S/N Ratio	Более 48 дБ
BLC	ON
Рабочая температура	-10℃--60℃
Питание	12VDC, ±10% , (-A) Support 24VAC / 12VDC
Потребляемая мощность	2W MAX
Размеры(mm)	Φ138x87
Вес	380g

Примечание: "-A" Иллюстрация поддержки AC24V ±10% / DC12V ± 10% двойного питания;

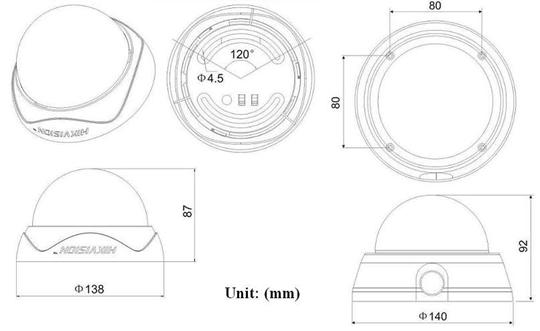

Размеры:
