Трубы из полиэтилена «Корсис ПЛЮС»
для хозяйственно-питьевого водоснабжения, водоотведения и канализации

технические условия

ТУ 2248–005––2008

(Переиздание с изменениями № 1,2,3,4, принятыми 12.05.2008, 12.03.2009, 01.08.2009, 01.11.2009)

Дата введения с 2008

согласовано РАЗРАБОТано

Генеральный директор «Современные трубопроводные системы»	Генеральный директор трубный завод»
_____ п/п_____	_______ п/п___
2008	2008
	Директор НТЦ «Пластик» АНД Газтрубпласт»
	______ п/п____
	2008
	Старший инженер
	_____п/п_____
	2008

2008

Настоящие технические условия распространяются на трубы из полиэтилена «КОРСИС ПЛЮС» (далее – трубы), изготовленные методом спиральной намотки профиля расплава. Трубы изготавливают с раструбом с закладным нагревательным элементом. Трубы предназначены для напорных и безнапорных подземных сетей хозяйственно-питьевого водоснабжения (при наличии санитарно-эпидемиологического заключения), хозяйственно-бытовой канализации и систем водоотведения (безнапорной и ливневой канализации, водостоков).

Условное обозначение состоит из слова «труба», торгового наименования «Корсис Плюс», номинального внутреннего диаметра DN/ID, сокращенного обозначения типа профиля, номинальной кольцевой жесткости SN (труба для безнапорного применения) или рабочего давления Р (труба для напорного применения), обозначения настоящих технических условий.

Примеры условных обозначений

Труба «КОРСИС ПЛЮС» для безнапорного применения номинальным внутренним диаметром DN/ID 1400 мм, с профилем типа PR-65-14.27, номинальной кольцевой жесткостью SN 4:

Труба КОРСИС ПЛЮС DN/ID 1400 PR-65 SN 4 ТУ

Труба «КОРСИС ПЛЮС» для безнапорного применения номинальным внутренним диаметром DN/ID 2000 мм, с профилем типа OL-75-52.20, номинальной кольцевой жесткостью SN 6:

Труба КОРСИС ПЛЮС DN/ID 2000 OL-75 SN 6 ТУ

Труба «КОРСИС ПЛЮС» для напорного применения номинальным внутренним диаметром DN/ID 1600 мм, с профилем типа PR-65-20.89 на рабочее давление 0,35 МПа:

Труба КОРСИС ПЛЮС DN/ID 1600 PR-65 Р 0,35 МПа ТУ .

(Измененная редакция, Изм. № 2, 3, 4)

1 Технические требования

1.1 Трубы должны соответствовать требованиям настоящих технических условий и изготовляться по технологической документации, утвержденной в установленном порядке.

1.2 Для изготовления труб применяют композиции полиэтилена высокой плотности (с плотностью не менее 950 кг/м3), в том числе импортные. Допускается для изготовления труб использование вторичного сырья той же марки, образующегося при собственном производстве труб, с содержанием сажи не менее 2 %.

Композиции полиэтилена, применяемые для изготовления наружного слоя должны быть светостабилизированы 2–2,5 % сажи.

Для закладного электронагревательного элемента используется металлическая проволока с удельным сопротивлением (0,020 ± 0,002) Ом/м, диаметром 1,8–2,5 мм, например проволока латунная по ГОСТ 1066 из сплава марки Л68 или аналогичная по качеству не ниже указанной.

(Измененная редакция, Изм. № 1, 3)

1.3 Конструкция, классы, виды и размеры

1.3.1 Конструкция трубы показана на рисунке 1. Размеры труб для безнапорного применения, в том числе для различных классов номинальной кольцевой жесткости SN, приведены в таблице 1. Размеры труб для напорного применения, в том числе на различные рабочие давления Р, приведены в таблице 1а.

(Измененная редакция, Изм. №1, 2, 3, 4)

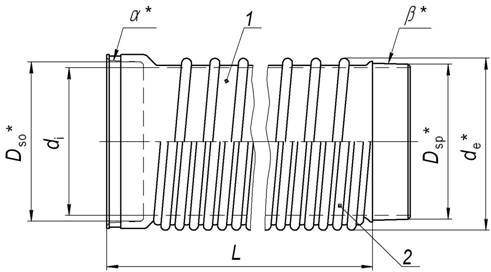

1 – профиль типа PR; 2 – профиль типа OL

Рисунок 1 – Конструкция трубы

Таблица 1 – Размеры трубы для безнапорного применения Размеры в миллиметрах

Номинальный размер труб DN/ID	di, не менее	de*	Dso*	α,°*	β,°*	Dsp*	Номинальная кольцевая жесткость, SN, кН/м2	Тип профиля
Номин.	Пред. откл.	Номин.	Пред. откл.
1200	1190	1322	1249	±3	1,6	1	1248	±3	2	PR-54-05.89
1346	4	PR-65-09.63
1360	6	PR-75-13.93
1372	8	PR-75-18.22
1400	1390	1530	1448	±3	1,7	1	1444	±3	2	PR-54-07.84
1544	4	PR-65-14.27
1578	6	PR-75-24.29
1580	8	PR-75-31.76
1600	1580	1752	1660	±3	1,8	1	1657	±4	2	PR-75-16.57
1762	4	PR-75-21.16
1808	6	OL-65-30.81
1832	8	OL-75-44.04
2000	1950	2128	2068	±3	2,0	1	2064	±4	2	PR-75-20.26
2200	4	OL-75-35.42
2228	6	OL-75-52.20
2250	8	OL-75-69.43
* Размеры обеспечиваются инструментом

Таблица 1а – Размеры трубы для напорного применения Размеры в миллиметрах

Номинальный размер труб DN/ID	di, не менее	de*	Dso*	α,°*	β,°*	Dsp*	Кольцевая жесткость, SN**, кН/м2	Рабочее давление, Р, МПа	Тип профиля
Номин.	Пред. откл.	Номин.	Пред. откл.
1200	1190	1316	1249	±3	1,6	1	1248	±3	2	0,15	PR-54-05.99
1320	3	0,25	PR-54-06.62
1322	4	0,35	PR-54-08.48
1350	6	0,5	PR-54-14.19
1362	8	0,6	PR-54-17.33
1400	1390	1522	1448	±3	1,7	1	1444	±3	2	0,15	PR-54-09.84
1528	3	0,25	PR-54-11.03
1538	3	0,35	PR-54-11.51
1562	5	0,5	PR-54-17.34
1574	6	0,6	PR-54-21.11
1600	1580	1732	1660	±3	1,8	1	1657	±4	3	0,15	PR-65-15.11
1742	3	0,25	PR-65-16.81
1754	4	0,35	PR-65-20.89
1780	6	0,5	PR-65-34.84
1792	8	0,6	PR-65-43.81
2000	1950	2130	2068	±3	2,0	1	2064	±4	3	0,15	PR-75-30.79
2142	3	0,25	PR-75-31.41
2160	3	0,35	PR-75-34.64
2188	5	0,5	PR-75-57.02
* Размеры обеспечиваются инструментом. ** SN для справки. По согласованию с заказчиком трубы могут выпускаться с большим значением кольцевой жесткости.

1.3.2 Схемы используемых профилей трубы приведены на рисунке 2. Справочные размеры профиля труб для безнапорного и напорного применения приведены в таблицах 2 и 2а.
