Программное обеспечение XTest 3000 (ПО) позволяет управлять приборами типа DRTS, DRTS-3 и DRTS-6. В состав ПО входит несколько программных модулей служащих для проверки как простых реле (реле тока, реле напряжения и т. п.), так и сложных устройств защиты (дистанционные защиты, дифференциальные защиты трансформаторов и автотрансформаторов, дифференциальные защиты линий с цифровыми каналами связи).

Подпрограммы проверки реле с одной воздействующей величиной (реле тока, напряжения) включают стандартные операции проверки величин срабатывания/возврата, а также времени реакции (время срабатывания/возврата). Необходимо отметить наличие библиотеки для проверки реле, имеющих унифицированные обратнозависимые времятоковые характеристики по стандарту ANSI.

Модуль проверки дифференциальных защит трансформаторов и автотрансформаторов имеет возможность задания пользователем при проверке алгоритм вычисления дифференциального и тормозного токов с помощью специального редактора формул, что является необходимым при проверке современных микропроцессорных терминалов защиты трансформаторов и автотрансформаторов. ПО XTest 3000 совместно с прибором DRTS-6 позволяет выполнить проверку защиты трансформаторов в трехфазном режиме, а совместно с прибором DRTS-3 (DRTS) – в однофазном режиме. Тормозная характеристика рассчитывается автоматически (см. приложение 1). Особенно удобно данное ПО для проверки современных дифференциальных защит трансформаторов и автотрансформаторов ведущих фирм производителей: АВВ, SIEMENS, AREVA, General Electric, SEL и т. д.

Для проверки дистанционных измерительных органов имеется стандартный модуль Z. PRO, а также специализированные модули для проверки дистанционных защит типовых микропроцессорных терминалов ведущих мировых производителей: ABB, SIEMENS, General Electric, ALSTOM, SEL и др. (см. приложение 2). Модули позволяют по заданным уставкам построить характеристику срабатывания дистанционного органа и определить диапазон допустимой погрешности в любой точке проверки. В приложении 2 приведен пример подготовки данных для проверки терминала REL 511 фирмы АВВ. Кроме того, имеются библиотеки для терминалов типа REL 521, REL 316, а также и для реле более ранних версий производства фирмы АВВ. С помощью данных подпрограмм можно выполнить автоматизированную проверку типовых микропроцессорных дистанционных защит. Необходимо отметить, что список подпрограмм для проверки типовых микропроцессорных устройств расширяется и непрерывно обновляется. Более подробно основные функции ПО описаны в документе «Пакет программ X.TEST 3000. Характеристики и инсталляция».

Предусмотрена подпрограмма для проверки продольных дифференциальных защит линий электропередачи. Данный пакет позволят выполнить синхронизацию двух устройств серии DRTS-х, установленных на различных подстанциях, т. е. территориально удаленных друг от друга, с помощью приставок синхронизации по GPS. Имеется возможность синхронизации формируемых приборами аналоговых сигналов. Данный комплекс, по нашему мнению, также пригоден при комплексной проверке ВЧ-защит, широко распространенных в отечественной практике релейной защиты широко распространненых их приставок лексной проверке ВЧ-защит. и дифференциальных защит. автотрансформаторов ведущих фирм пр.

Имеется набор дополнительных программ для моделирования качаний в энергосистеме, формирование суммы сигналов различной частоты, воспроизведение сигналов в формате COMTRADE, проверка счетчиков электроэнергии и датчиков. Более подробную информацию по техническим характеристикам испытательных устройств и возможностям программного обеспечения можно найти в рекламном описании.

С уважением,

ПРИЛОЖЕНИЕ 1 – Подпрограмма проверки дифференциальных защит трансформаторов автотрансформаторов

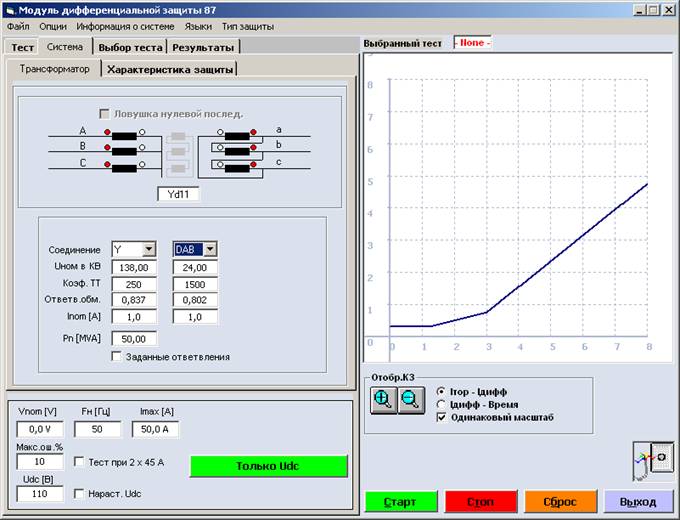

Рисунок П1.1 – Выбор основных параметров проверки дифференциальных защит трансформаторов, автотрансформаторов

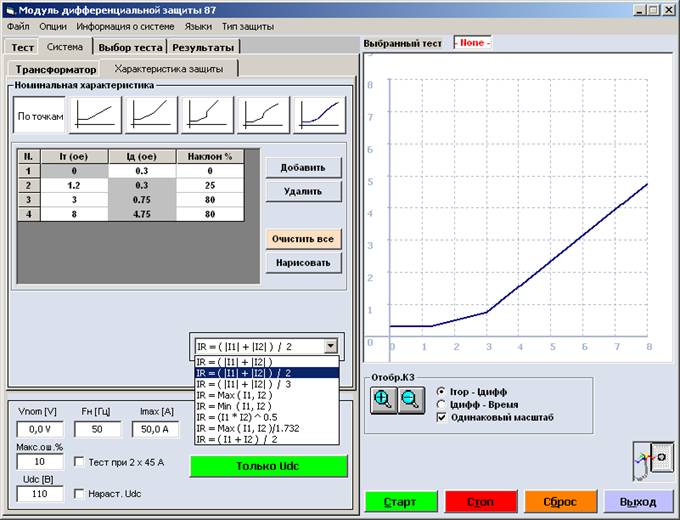

Рисунок П1.2 – Определение тормозной характеристики, выбор алгоритма расчета тормозного тока

ПРИЛОЖЕНИЕ 2 – Библиотека для проверки типовых микропроцессорных терминалов дистанционной защиты линий электропередачи

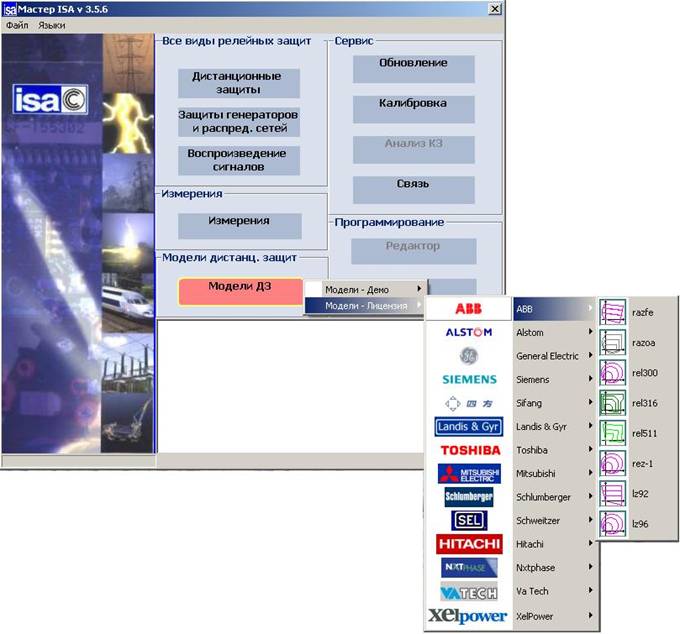

Рисунок П2.1 – Список библиотек для проверки дистанционных защит ведущих мировых производителей

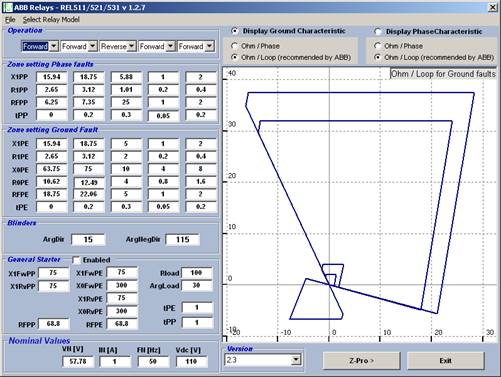

Рисунок П2.2 – Подпрограмма проверки терминала REL 511 производства АВВ

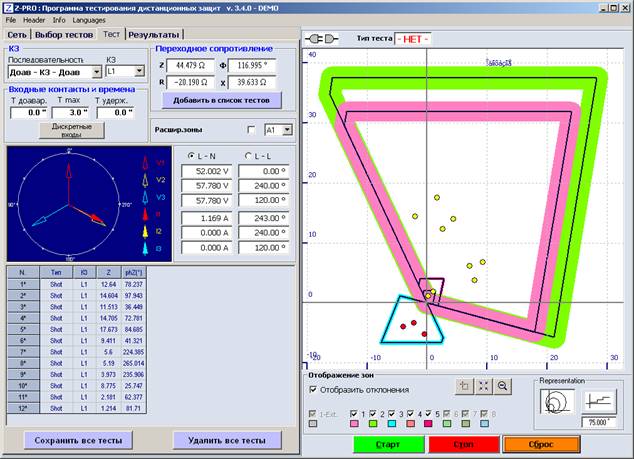

Рисунок П2.3 – Подготовка данных для автоматизированной проверки по заданным характеристикам

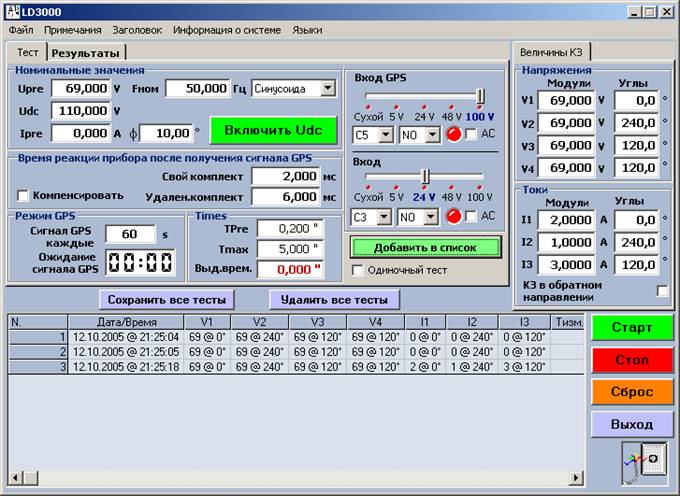

ПРИЛОЖЕНИЕ 3 – Подпрограмма проверки дифференциальных защит линий (синхронизация устройств)
