Список запасных частей FUTURA 3500S/ FUTURA 4500 S-W/ FUTURA 5500 S-W
 |
Позиция | C. S. | Кол-во | Код | Описание |
27 | XL1 | 1 | M196XL | Силовой индуктор FUTURA 3500 S |
27 | XL1 | 1 | M208XL | Силовой индуктор FUTURA 4500SW/ 5500 SW |
Запасные части блока охлаждения: опционально для FUTURA 3500S, встроен на FUTURA4500 SW и FUTURA 5500 SW | ||||
28 | 1 | P248 | Блок радиатора | |
29 | 1 | D245SE | Резервуар для воды | |
30 (*) | WSH | 1 | K275FL | Выключатель задержки воды |
31 (*) | PUMP | 1 | K274EP | Помпа (насос)AC 400V |
(*) = Рекомендуемые запасные части

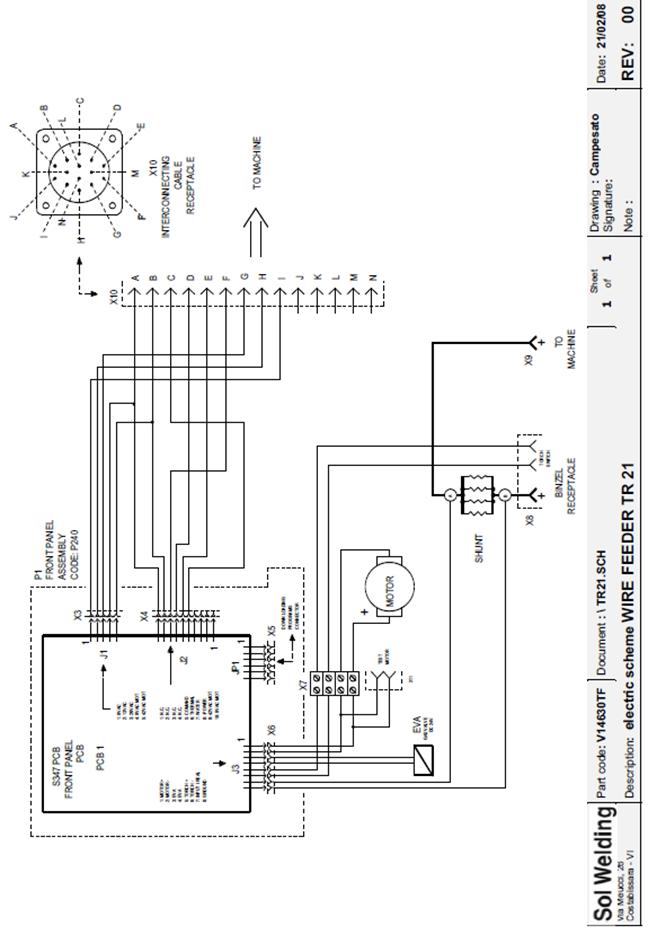

Список запасных частей Проволокоподающее устройство TR 21
 |
Позиция | C. S. | Кол-во | Код | Описание |
1 | 2 | B043CE | Пластиковая петля | |
2 | 1 | C1214PL01 | Черная боковая панель sx | |
3 | 1 | D471PF | Пластиковая лицевая панель | |
4 | X8 | 1 | R165AT | Евро подключение L45 |
5 | 2 | D273CS | Пластиковый выдвижной замок | |
6 | 2 | V13840KI | ЗИП гнездо для воды (опционально) | |
7 | 1 | C1213PL01 | Черная боковая панель dx | |
8 | 1 | D396MA | Черная кнопка D29 | |
8 | 1 | D218CA | Синий колпачок D29 | |
8 | 1 | E654P | 10K ом потенциометр | |
9 | P1 | 1 | P240 | Блок лицевой панели |
9(*) | PCB1 | 1 | S347 PCB | Плата лицевой панели (встроено в блок P240) |
9 | 6 | K332PR | Пластиковое расширение для кнопки H14mm (встроено в блок P240) |
ОПЦИОНПЛЬНО ЗИП ГНЕЗДО ДЛЯ ВОДЫ код V13840KI | ||||
6 | 2 | B166AT | Синий разъем для воды | |
6 | 2 | B165AT | Красный разъем для воды | |
6 | 2 | B002RA | Соединительное звено F1/8 - F1/8 | |
6 | 1 | C1254SU01 | Крепление разъема для воды |
(*) = Рекомендуемые запасные части

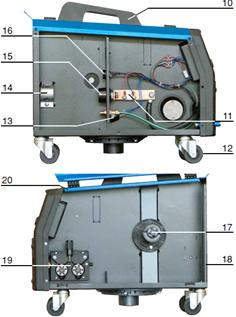

Список запасных частей Проволокоподающее устройство TR 21
 |
Позиция | C. S. | Кол-во | Код | Описание |
10 | 1 | D400MA | Пластиковая ручка | |
10 | 1 | C1029IN | Алюминиевая вставка ручки | |
11 | 1 | P244 | Шунт | |
12 | 4 | D479RU | Поворотное колесо D60 | |
13(*) | EVA | 1 | K223EV | Газовый клапан DC 24V |
14 | 1 | C751ST | Крепеж соединительного кабеля | |
15 | X9 | 1 | R006PR | Dix разъем 70 mmq |
16 | X10 | 1 | J169SP | 16-ти контактный разъем (папа) |
17 | 1 | D057AS | Крепление катушки | |
18 | 1 | C1211BA01 | Черное основание | |

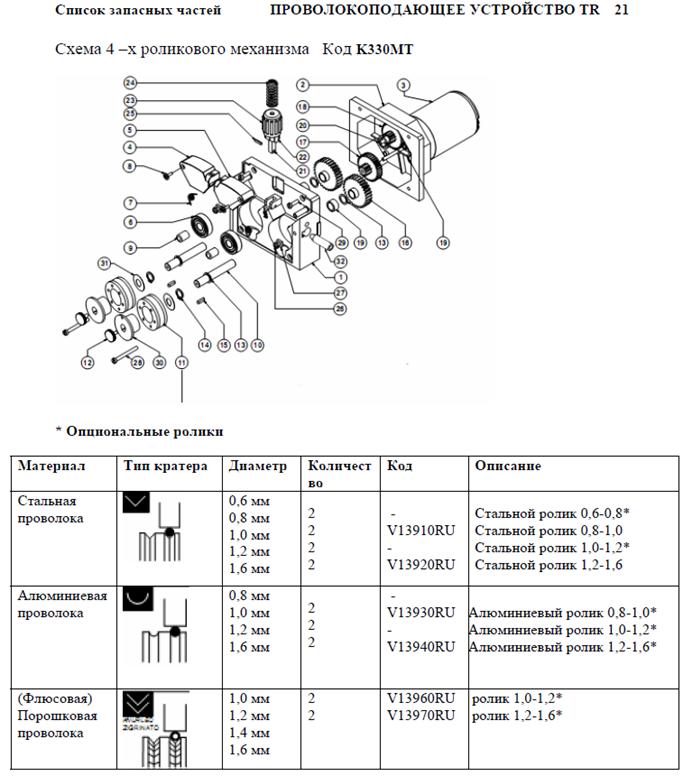

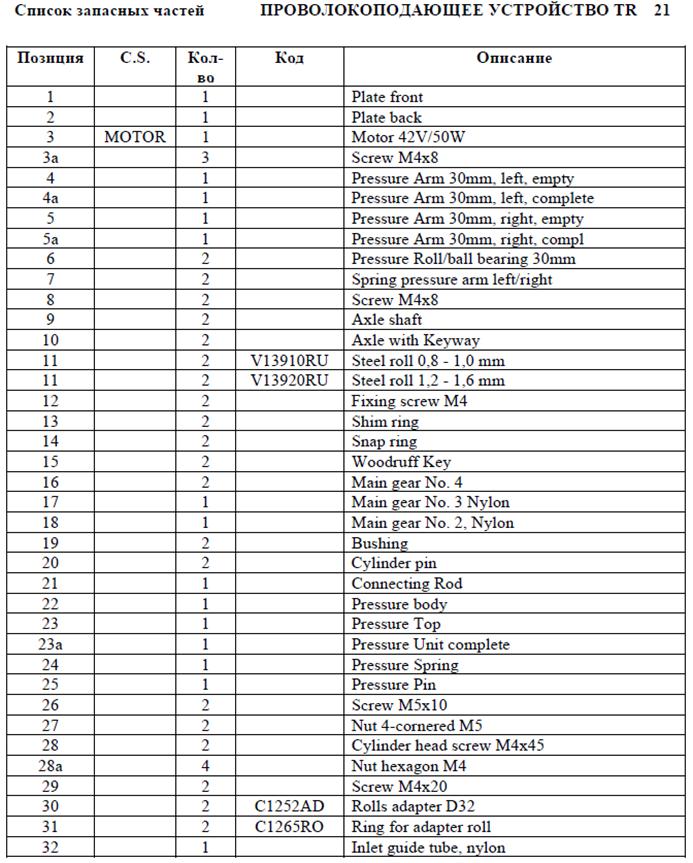

19(*) | MOTOR 1 | K330MT | Блок приводного электродвигателя (См. следующую стр.) | |
20 | 1 | C1212CA01 | Черная крышка |
(*) = Рекомендуемые запасные части
|
