Проверка панели ЭПЗ-1636 (стр. 4 )

Если в колонке Примечания есть варианты – со снятой или установленной перемычкой, то проверку делать только для варианта, имеющего место на данной панели.

Первая позиция в обозначении контакта – та, которую нужно подключать к зажиму «+» входа РЕТОМ.

Зажимы комплекта обозначены просто цифрами; зажимы реле – после двоеточия.

12 Комплексная проверка панели ЭПЗ-1636

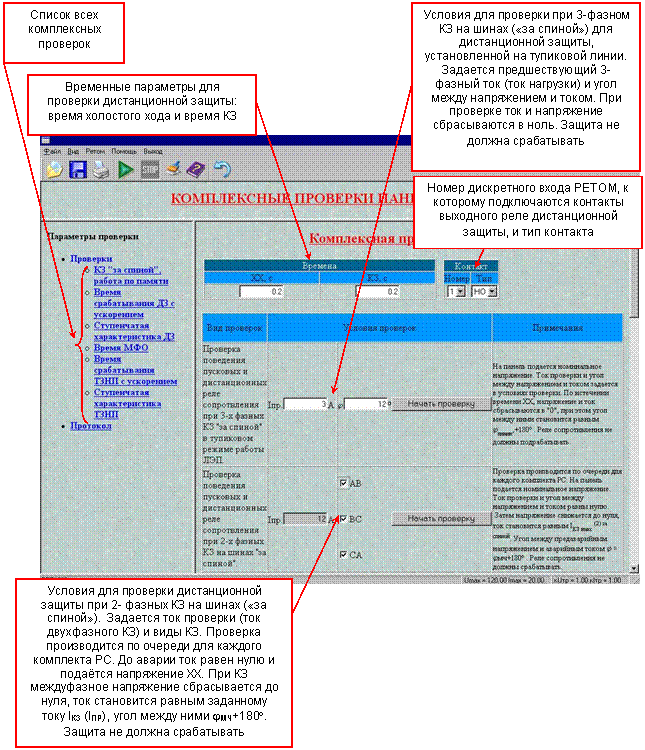

Заключительной частью проверки панели ЭПЗ-16-36 является комплексная проверка защиты. Окно комплексной проверки целиком не помещается на экран, поэтому для задания всех условий и запуска проверок применяется прокрутка (скроллирование). Ниже показан внешний вид окна с комментариями и описанием проверок.

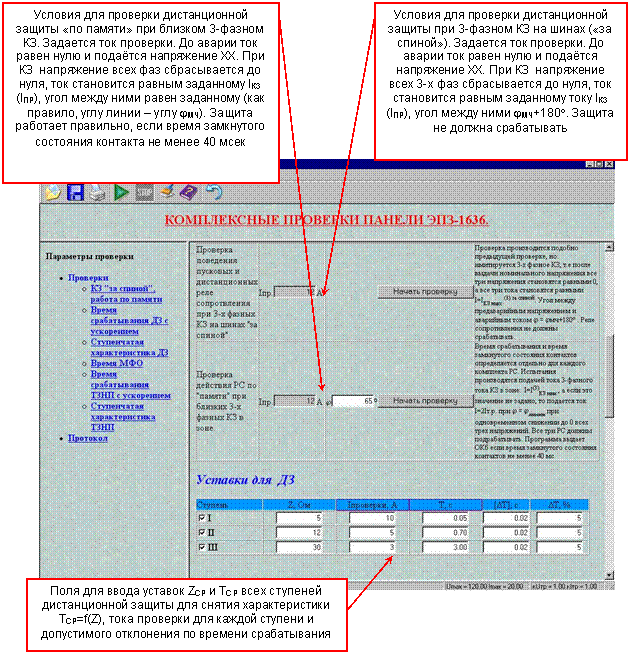

Продолжение окна комплексной проверки:

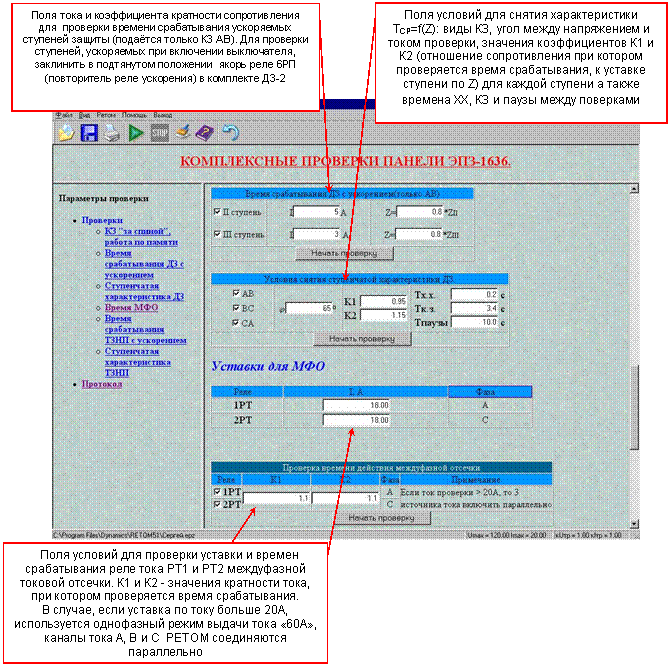

Продолжение окна комплексной проверки:

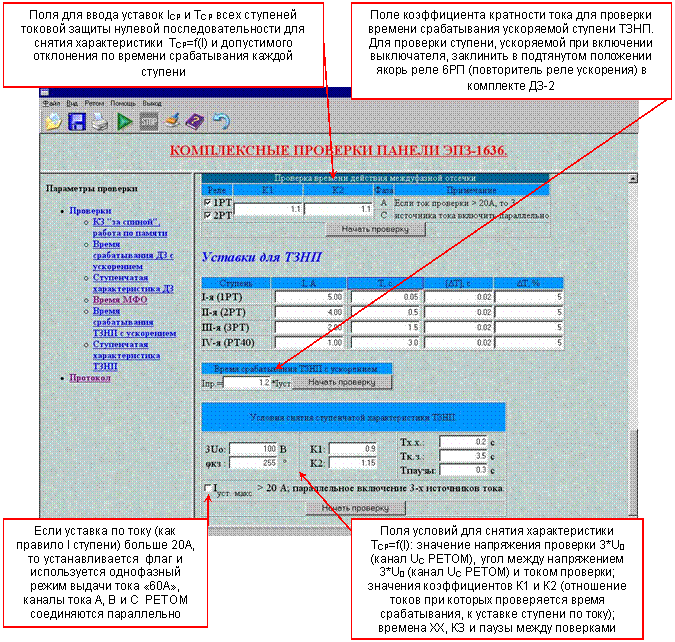

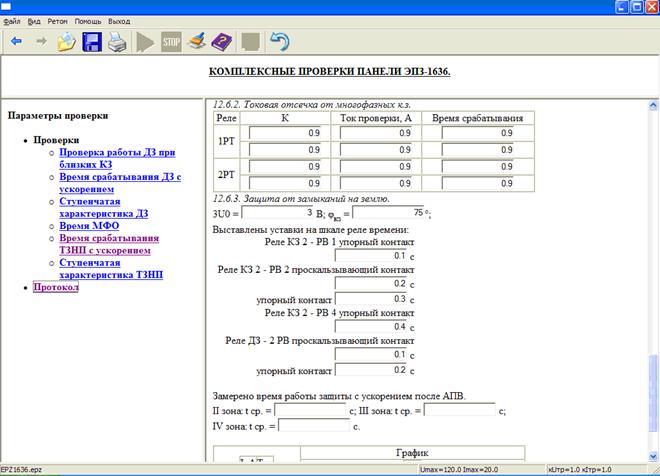

Окончание окна комплексной проверки:

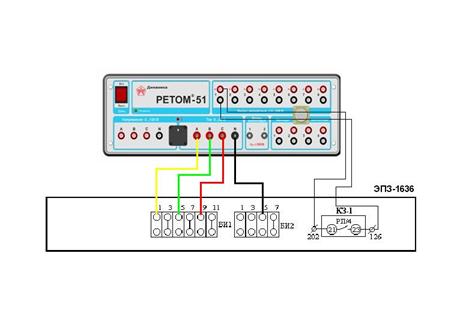

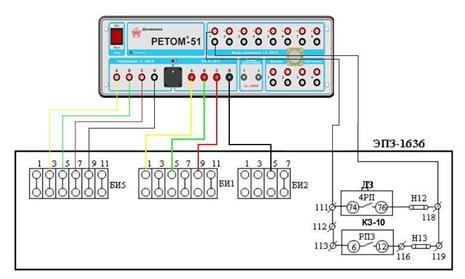

Схема подключения при комплексной проверке дистанционной защиты

Схема подключения при проверке времен срабатывания междуфазной токовой отсечки

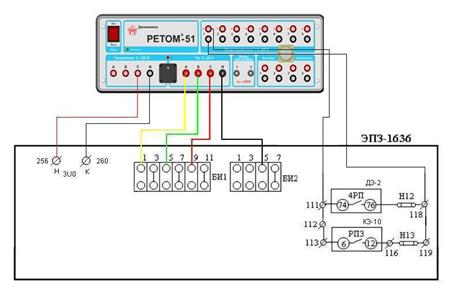

Схема подключения при комплексной проверке токовой защиты нулевой последовательности

Ниже в таблице перечислены режимы работы панели и необходимые перемычки, соответствующие этим режимам. Зажимы панели, которые надо перемкнуть в панели для проверки соответствующего режима, в таблице обозначены просто цифрами, а зажимы комплекта реле - цифрами со значком *. Дефис означает, что перемычка не установлена, а прочерк - что данная возможность отсутствует.

Режим

Ступень

I

II

III

IV

Ввод в работу

183-184

185-186

54-(53 или 55 или 29)

Вывод задержки по времени

46-48*

————————

————————

————————

Направ ленность

НЕТ

РМо

РМБ

НЕТ

РМР

РМР или РМБ

НЕТ

РМР

РМР или РМБ

НЕТ

РМР

РМР или РМБ

21-23*

-

——

23-25*

-

25-27*

41-43*

-

43-45*

28-29- -54

53-54 49-50

54-55 49-50

Ускорение

107-106,

Н11(2-3)

при

————————

177

-176

177

-178

————————-

включении

t=0

t=0.5 сек

t=0

t>0

52-54*

50-52*

52-54*

50-52*

Оперативное ускорение, t=0

————————

————————

Н5(2-3)

Н3(1-2), 43-45*

t=0

t>0

37-39*

-

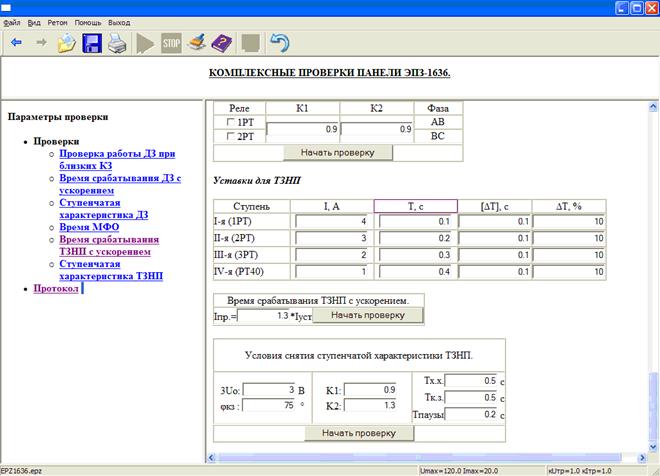

Времена срабатывания II, III и IV ступеней ТЗНП проверяются программой автоматически, последовательно при нажатии кнопки "Начать проверку":

При этой проверке программа сама устанавливает ток проверки на 30% превышающий уставку реле тока соответствующей ступени и результат проверки записывает в трёх окнах Протокола (для времени ускорения II, III и IV ступеней):

Для того, чтобы в эти окна были записаны нужные (проверяемые) времена, следует создать условия для работы ступеней с ускорением:

II ступени – от мгновенного контакта реле РВ1, при установленной перемычке Х176-Х177, через замкнутый контакт реле РПУ (создать условия для его замыкания!), с замедлением (установить перемычку 50-52 комплекта КЗ-2) или без него (установить перемычку 54-52 комплекта КЗ-2)

III ступени – от мгновенного контакта реле РВ2, при установленной перемычке Х178-Х177,

либо через замкнутый контакт реле РПУ (создать условия для его замыкания!), с замедлением (установить перемычку 50-52 комплекта КЗ-2) или без него (установить перемычку 54-52 комплекта КЗ-2),

либо через цепи действия каскадной отсечки (ускорения от защиты параллельной линии – собрать цепь её действия!), также с замедлением или без него,

либо через оперативную накладку Н5

IV ступени – от проскальзывающего контакта реле 2 РВ, при установленной перемычке Х47-Х48.

13 Протокол проверки

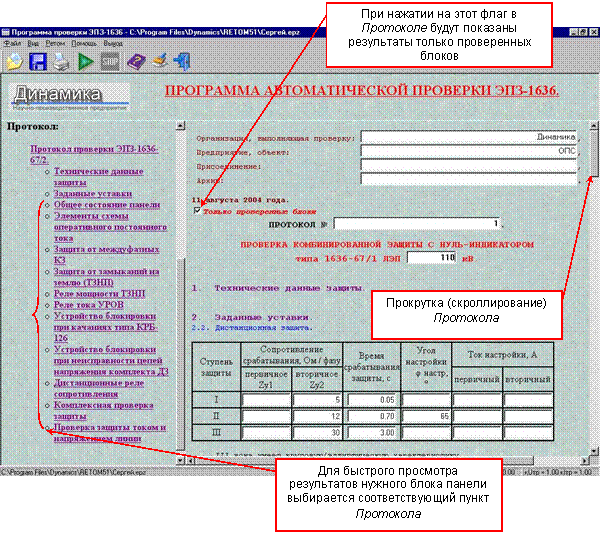

Объективным результатом проверки является Протокол, который вызывается на экран нажатием на соответствующий текст. Внешний вид протокола показан ниже.

14 Приложение. Технические данные панели ЭПЗ-1636

№	Параметр	Ед. изм.	Величина	Допуск	Примечание
	Номинальные
1.	напряжение питания	В	110; 220
2.	переменный ток	А	5(1)
3.	переменное напряжение	В	100
4.	перегрузочная способность	%	110
	Потребление в цепях
5.	тока (на фазу)	В*А	9		без реле тока
6.	напряжения звезды	В*А	55		1636/1
7.			45		1636/2
8.	напряжения разомкнутого	В*А	75		РБМ-177
9.	треугольника		185		РБМ-178
10.	питания	Вт	110		дежурство
11.			175		сквозное КЗ
12.			370		срабатывание
	ДЗ
13.	Zуст min (ДЗ-2)	Ом/фазу	0,25; 0,5; 1(5)	±10%
14.	Zуст min (КРС-1)	Ом/фазу	1; 1,5 (7,5)	±10%
15.	кратность увеличения Zуст		20		N = 5%
16.	Zсм в I кв (ДЗ-2)	% от Zуст	0,5-2
17.	Zсм в III кв (КРС-1)	% от Zуст	6-12	+18% Zуст min
18.	эксцентриситет (КРС-1)		0,5; 0,65; 0,8	± 10%	I = 2* Iном
19.	jмч	°	65; 85	± 5%
20.	Iтр	А	6,4-		Zуст min = 0,25 (1,25)
21.			3,2-		Zуст min = 0,5 (2,5)
					Zуст min = 1 (5)
22.			1,6		окружность без смещения
23.			2,2		эллипс без смещения
24.			2,75-42 (8,4)		со смещением
					Zуст min = 1,5 (7,5)
25.			1,1-33,5 (6,7)		окружность без смещения
26.			1,5-33,5 (6,7)		эллипс без смещения
27.			1,85-28 (5,6)		со смещением
28.	время срабатывания	сек	£ 0,085		KL4, Z £ Zуст, I ³ 2* Iтр
29.			³ 0,1		KL1 с демпф. обмоткой
	КРБ-126
30.	I2уст	А	0,5; 0,75; 1,0; 1,5 (0,3)	± 12%
31.	К (Δf)		± 3%		± 3Гц
32.	К (5*fном)		> 4
33.	3* I0уст	А	1,5; 3,0; 6 (1,2)	± 15%
34.	Кторм	%	4; 7; 11	± 10%	I = Iуст min
35.	время фиксации пуска	мсек	³ 8		I = 3*I2уст
36.	время ввода в работу блокируемых ступеней	сек	0,32 - 0,4 0,48 – 0,6		без C' с C'	Время возврата К3
37.	время возврата блокировки	сек	Туст КТ
	КРБ-125
38.	U2уст	В	2; 3; 4; 6; 8	± 10%
39.	3* I0уст	А	1; 1,5; 2,0 (0,4)	± 15%
40.	время фиксации пуска	мс	³5		U = 3*U2уст
ТЗНП
41.	j мч	°	70	± 5%
42.	S уст min (КЗ-10)	В*А	1,5 (0,3)		РБМ-178	I = Iном
43.			4,5 (0,9)		РБМ-171
44.	S уст min (вне комплектов)	В*А	1,5 (0,3)		РБМ-178	I = Iном
45.			4,5 (0,9)		РБМ-171
	РТ УРОВ
46.	время срабатывания	с	£ 0,15		I = 1.2*Iср
47.			£ 0,03		I = 3*Iср
48.	коэффициент возврата		³ 0,8
