Проверка панели ЭПЗ-1636 (стр. 1 )

СпециаЛьная программа

Проверка панели ЭПЗ-1636

Руководство по эксплуатации

.015.01 РЭ

г. Чебоксары

Содержание

1 Назначение. 4

2 Запуск программы. 4

3 Главное окно программы. Параметры панели. 5

4 Общие сведения о работе программы. 7

5 Проверка дистанционной защиты. 8

5.1 Проверка комплекта ДЗ-2. 8

5.1.1 Проверка реле сопротивления (РС) 8

5.1.2 Проверка блокировки при неисправности цепей напряжения (БНН) 13

5.2 Проверка КРС-1. 17

6 Проверка устройства блокировки при качаниях. 22

6.1 Проверка устройства блокировки при качаниях типа КРБ-126. 22

6.2 Проверка устройства блокировки при качаниях типа КРБ-125. 27

7 Проверка реле направления мощности (РНМ) 32

8 Проверка реле тока ТЗНП 37

9 Проверка реле тока междуфазной отсечки (комплект КЗ-9) 41

10 Проверка реле тока для УРОВ (РТ-40/р) 44

11 Проверка промежуточных реле. 45

11.1 Проверка напряжений срабатывания и возврата. 46

11.2 Проверка тока и напряжения удерживания реле. 47

11.3 Проверка времён срабатывания и возврата. 47

11.4 Указания по подключению РЕТОМ при проверке промежуточных реле. 47

12 Комплексная проверка панели ЭПЗ-1636. 49

13 Протокол проверки. 57

14 Приложение. Технические данные панели ЭПЗ-1636. 58

1 Назначение

Основное назначение данной программы - обеспечить пользователю возможность полной проверки основных характеристик панелей ЭПЗ 1636-67/2 и ЭПЗ 1636-67/1 в течение 1 дня, а полной проверки, включая механическую ревизию, испытание изоляции и проверку под нагрузкой с выдачей готового протокола испытаний, - в течение 2,5 - 3 дней.

Программа в комплекте с РЕТОМ-51 обеспечивает:

удобство и наглядность проверки; графическое представление характеристик (Z(j), Z(I), t(I), t(Z)); автоматическую распечатку и объективность протокола; подсказки и Help (включая схему подключения); возможность анализировать детали характеристик (например, поведение характеристики реле сопротивления (РС) I ступени ДЗ-2 вблизи нуля); возможность проводить ранее недоступные проверки (например, прямую проверку уставок КРБ-126 по U2, I2);

·  возможность проверки отдельных реле и комплектов, того же типа или выполняющих те же функции, что и реле, входящие в состав панели ЭПЗ 1636, т. е. программа имеет не только специализированное, но и общее назначение.

Внимание!

Перед началом работы с программой на выведенной для проверки панели отключите на клеммнике панели цепи действия на УРОВ и другие защитные устройства!

2 Запуск программы

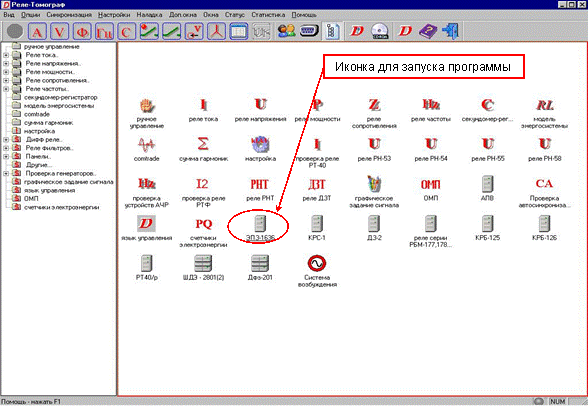

Для запуска программы необходимо выбрать нужную иконку в Главном меню программ РЕТОМ-51 и щелкнуть «мышью».

После запуска появляется главное окно программы. В правой части окна расположены список пунктов Параметры панели и типы проверок. При выборе нужного пункта в основной части программы появляется нужное окно.

Проверка начинается с задания Параметров панели.

3 Главное окно программы. Параметры панели

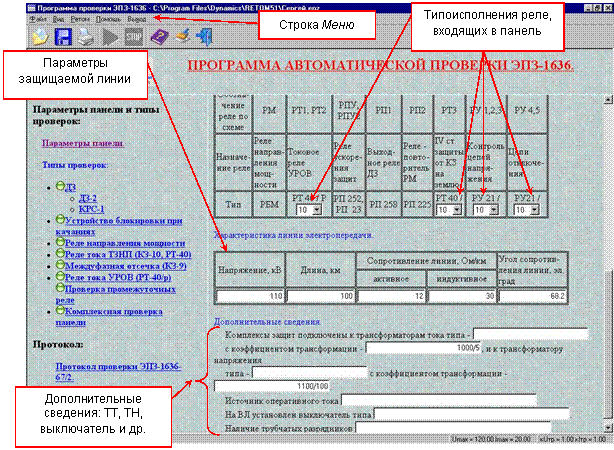

Внешний вид

Параметры панели (продолжение):

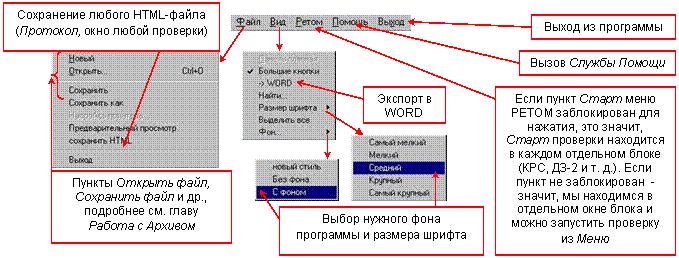

Назначение кнопок Панели Инструментов

Строка Меню

4 Общие сведения о работе программы

Программа имеет дружественный интерфейс (под операционной системой Windows, построен на базе HTML-файлов): имеется возможность перемещать окна, минимизировать, восстанавливать их размер. Объекты управления (кнопки, меню) аналогичны объектам Windows, что облегчает настройку программы и выполнение испытаний.

В части документации программа имеет открытую архитектуру, т. е. возможно изменение (редактирование) HTML-файла шаблона Протокола (кроме редактируемых полей) и файла Помощи, вместе с приведенными в нём схемами подключения РЕТОМ-51 к панели.

В каждом блоке проверки (ДЗ-2, КРС-1 и др.), обычно в Условиях проверки есть флаг – «Проверки производить без сообщений». Если он не взведен, то перед началом испытаний будет автоматически вызвана схема подключения аппаратуры для исключения ошибок подключения РЕТОМ к панели и проверка начнется с выдачи указаний о необходимых действиях со стороны проверяющего.

Внимание!

Перед началом работы с панелью необходимо произвести очистку Протокола (см. главу Назначение кнопок Панели Инструментов).

После этого необходимо ввести все Уставки – тех блоков, которые собираетесь проверять!

После ввода Уставок, чтобы в дальнейшем не потерять данные, необходимо их сохранить, для чего нажать пункт Меню – «Сохранить как..». При этом будет предложен файл архива, имя которого можно редактировать, изменять путь к файлу Архива (подробнее см. главу «Работа с Архивом»). Туда будут вноситься данные всех проверок. для надежности в программу встроен режим Автосохранения. Параллельно с файлом архива создается временный файл <Имя_модуля>.autosafe, он находится в текущем каталоге. В случае сбоя программы данные автоматически будут считаны из этого файла.

Если в процессе проверки блока необходимо изменение схемы подключения, то перед проверкой будет выдано нужное сообщение!

Все проверки осуществляются поблочно, т. е. в Главном окне нужно выбрать проверяемый блок, например, ДЗ-2, ввести уставки, задать Условия проверки и начать проверку. После окончания проверки каждого блока сохранить результаты проверки.

5 Проверка дистанционной защиты

5.1 Проверка комплекта ДЗ-2

Программа предназначена для проверки реле сопротивления (РС) двух ступеней ДЗ и устройства блокировки при неисправности цепей напряжения (БНН) комплекта ДЗ-2. Программа обеспечивает пользователю возможность проверки основных характеристик комплекта за 1..3 часа.

Программа позволяет в автоматическом режиме найти и проверить следующие параметры устройства:

-  уставки ZУСТ РС обеих ступеней ДЗ;

-  выравнивание сопротивлений рабочего и тормозного контуров РС обеих ступеней ДЗ;

-  угол максимальной чувствительности jМЧ обеих ступеней ДЗ;

-  смещение в I квадрант характеристики РС I ступени ДЗ;

-  угол максимальной чувствительности jМЧ РС I ступени ДЗ в режиме реле направления мощности;

-  характеристику Z(j) РС обеих ступеней ДЗ;

-  ток точной работы IТР РС обеих ступеней ДЗ.

5.1.1 Проверка реле сопротивления (РС)

Задание уставок для проверки РС

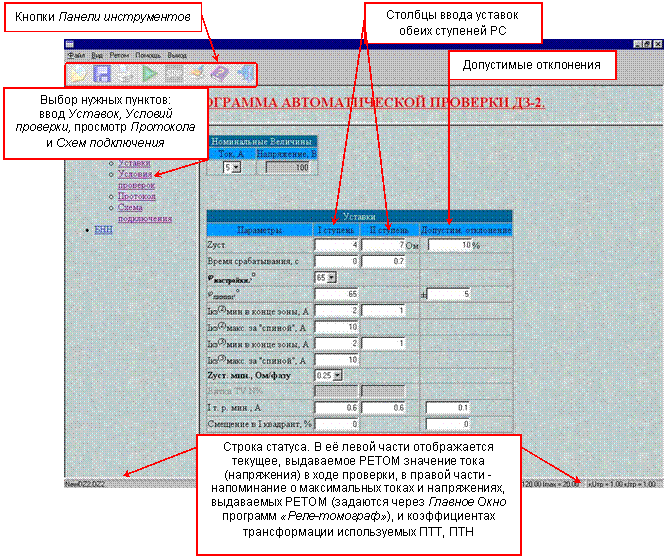

Внешний вид окна задания Уставок РС.

Выбор условий проверок РС

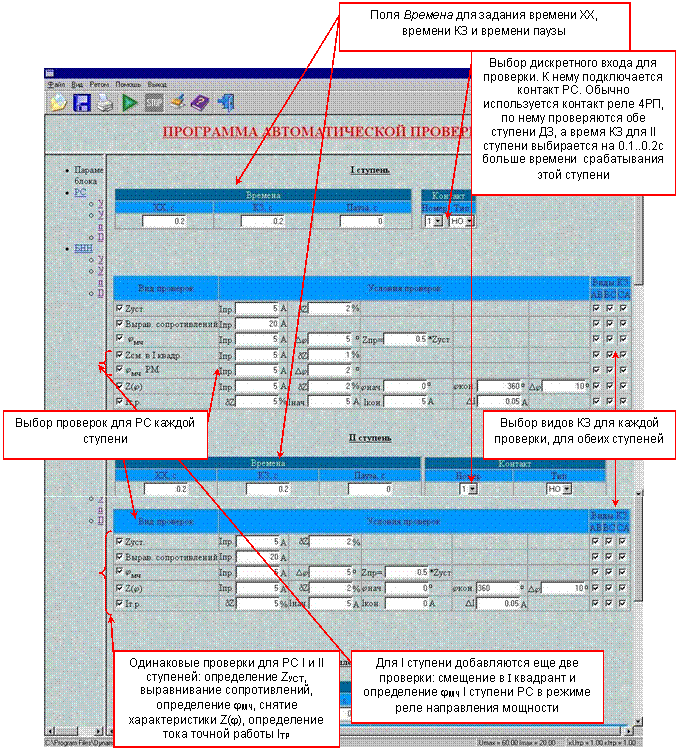

Окно задания Условий проверок РС имеет следующий вид:

Схема подключения при проверке РС

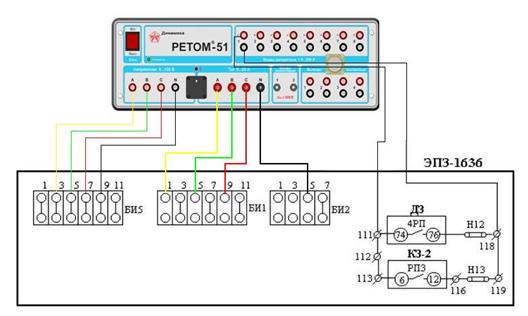

ДЗ-2 в составе панели ЭПЗ-1636:

ДЗ-2 самостоятельный комплект:

Снять рабочие крышки испытательных блоков БИ1 и БИ2 и установить штекеры контрольные (ШК) с выводами, закороченными со стороны ТТ.

Проверку характеристик РС можно производить через контакт выходного реле 1-го комплекса (на схеме подключения 4РП) или через контакт выходного органа РС АВ, ВС, СА I и II зон ДЗ (на схеме – Р).

Перед началом проверки РС необходимо разомкнуть перемычку 7Н для исключения возможности блокировки РС от БНН.

Подать оперативный ток на панель.

При проверке РС ДЗ-2 по I зоне якорь реле 1РП заклинить в подтянутом положении, а по II зоне – в отпавшем.

При проверке через контакт выходного реле 1-го комплекса, для того, чтобы блокировка при качаниях не препятствовала проверке, ее необходимо вывести, заклинив якорь реле КЗ в КРБ-126 (КРБ-125) в отпавшем положении.

Алгоритм проверки РС

1. Определение сопротивления уставки ZУСТ

Данная проверка производится на угле линии φЛ,  заданном в Уставках. Ток проверки задается в Условиях проверки. Поиск точки осуществляется методом последовательного спуска, начиная с величины ZУСТ*1,2. Поиск в первом проходе производится грубо с шагом DZ=(ZУСТ*1,2)/10. Если при Z произошло срабатывание, вычисляется расчётный шаг по сопротивлению ∆ZРАС = Z*(точность по Z). После этого происходит возврат на предыдущий шаг и производится повторный поиск срабатывания с шагом  ∆ZРАС.

2. Выравнивание сопротивлений рабочего и тормозного контуров

Задача выравнивания – балансировка сопротивлений рабочего и тормозного контуров таким образом, чтобы при подаче в эти контуры равных ЭДС либо только от тока (например, при К(3) на шинах подстанции за спиной защиты), либо только от напряжения подпитки (например, при К(2) на шинах подстанции за спиной защиты в тупиковом режиме работы линии) РС не срабатывали и ток в НИ был всегда направлен в сторону торможения.

Балансировка производится после настройки уставок, так как резисторы в цепях отпаек ТН1 влияют на сопротивление тормозного контура; поэтому же балансировка производится для I и II ступеней отдельно. Для проверки балансировки - включить микроамперметр в рассечку "а-б" разомкнутой накладки 3Н (ХВ3) (ставится в положении "б-в"). Балансировка производится резистором r13 в рабочем контуре.

Вначале на РС подаётся напряжение подпитки 58 В (при раскороченных цепях тока и закороченных – через выходное сопротивление каналов напряжения РЕТОМ - цепях напряжения повреждённых фаз) и резистором r13 устанавливается тормозной ток 5-20 мкА через нуль-индикатор (НИ).

Затем (при закороченных – также через выходное сопротивление каналов напряжения РЕТОМ - цепях напряжения) на реле подаётся ток двухфазного КЗ, величина которого зависит от минимальной уставки ZMIN в цепях тока и номинального тока реле:

Номинальный ток, А	ZMIN, Ом	Ток проверки, А
	1	5
5	0,5	10
	0,25	20
	5	1
1	2,5	2
	1,25	4

Резистором r13 устанавливается тормозной ток через НИ:

8-15 мкА для РС I ступени;

5-20 мкА для РС II ступени.

3. Определение угла максимальной чувствительности jМЧ

Проверка выполняется методом засечек при неизменном сопротивлении (по окружности)

ZПР= (коэффициент Z)*ZУСТ.

Коэффициент Z задаётся вместе с током проверки в Условиях проверки. Проверка начинается с угла, противоположного углу максимальной чувствительности, угол изменяется с шагом Dj*10, определяются углы срабатывания j1 и j2 на границе зоны, т. е. при пересечении характеристики с проверочной  окружностью. Для точного определения угла срабатывания реле программа после первого вхождения в область срабатывания возвращается на шаг назад, автоматически уменьшает шаг в 10 раз до Dj, а затем находит  уточнённые значения j1 и j2.

По ним программа определяет угол максимальной чувствительности jмч по формуле:

jмч = (j1 + j2)/2.

4. Построение характеристики Z(j)

Данная характеристика снимается для обеих ступеней ДЗ-2, по желанию, для трех видов двухфазных КЗ – АВ, ВС, СА. если при снятии характеристики II ступени используется контакт реле 4РП, то во временных параметрах проверки (Времена) время КЗ необходимо задать больше времени срабатывания II ступени на 0,1..0,2 секунды.

На каждом луче, начиная с φНАЧ по jКОН, с шагом ∆φ, производится поиск точек срабатывания РС. Поиск сопровождается уменьшением напряжения (сопротивления) - методом последовательного спуска. Поиск первой точки на угле φНАЧ начинается со значения Z1 = ZУСТ*1,2 и идёт с шагом DZ = (ZУСТ*1,2)/10. Если при сопротивлении Z произошло срабатывание РС, то рассчитывается новый шаг

∆ZРАС = Z*(Точность по Z).

Точность по Z задана в Условиях проверки. Происходит возврат программы на предыдущий шаг, и с шагом  ∆ZРАС производится поиск сопротивления срабатывания ZСР. Для каждого последующего угла, поиск начинается уже со значения ZСР*1.2 с шагом DZ=(ZСР*1.2)/10. Снятие характеристики заканчивается нахождением последней точки на луче φКОН.

На каждом угле производится поиск точек “сверху вниз” (к нулю) и “снизу вверх” (от нуля), для случаев, если характеристика смещена в I квадрант.

5. Определение тока точной работы IТР

При данной проверке проверяется зависимость сопротивления срабатывания ZСР от тока КЗ. значение тока КЗ (виды КЗ выбираются в Условиях проверки) изменяется от IНАЧ. до IКОН. с шагом ∆I. При проверке угол между током и напряжением равен углу линии φЛ,  заданному в Уставках. На каждом шаге по току находится ZСР с заданной в Условиях проверки точностью по Z. Проверка производится до тех пор, пока найденное значение ZСР не становится меньше. После этого происходит скачок на предыдущий ток, шаг по току уменьшается в 10 раз и производится уточненный поиск тока ZСР при котором ZСР=0,9*ZУСТ. Этот ток называется током точной работы IТР.

6. Определение смещения характеристики РС первой ступени в I квадрант.

Проверка производится только для РС I ступени. При заданном токе проверки на угле линии φЛ производится поиск точки срабатывания ZСР изменением Z от нуля в сторону увеличения. Для того, чтобы РС не срабатывало по контуру памяти при Z= 0, из импульса проверки исключён режим ХХ; а для того, чтобы РС не срабатывало от напряжения поляризующей фазы, напряжение поляризующей фазы при проверке устанавливается равным нулю, при этом контур подпитки автоматически закорачиваются через внутреннее сопротивление канала напряжения РЕТОМ.

Поиск точки ZСР на характеристике РС осуществляется по алгоритму, описанному в разделе Определение сопротивления уставки ZУСТ.

7. Определение jМЧ первой ступени РС в режиме реле направления мощности.

Проверка производится только для РС I ступени.

Перевод РС в режим реле направления мощности производится тем, что РЕТОМ снимает с реле собственное напряжение комплекта (UКЗ=0), а подаёт только напряжение подпитки (58 В). Цепь собственного напряжения комплекта закорочена через внутреннее сопротивление РЕТОМ. При этом в реле происходит сравнение по модулю сигналов (U+k*I*Z) и (U-k*I*Z).

при поиске jМЧ в режиме реле направления мощности jМЧ по алгоритму, аналогичному описанному в разделе Определение jМЧ, при заданном токе КЗ меняется угол между током КЗ и напряжением подпитки. В протокол проверки записывается, однако, угол между собственным напряжением комплекта и током. Визуально на плоскости Z в окне программы положение текущего (при проверке) импеданса изменяется по окружности с радиусом, равным ZУСТ/2 (по умолчанию).

5.1.2 Проверка блокировки при неисправности цепей напряжения (БНН)

Задание уставок для проверки БНН

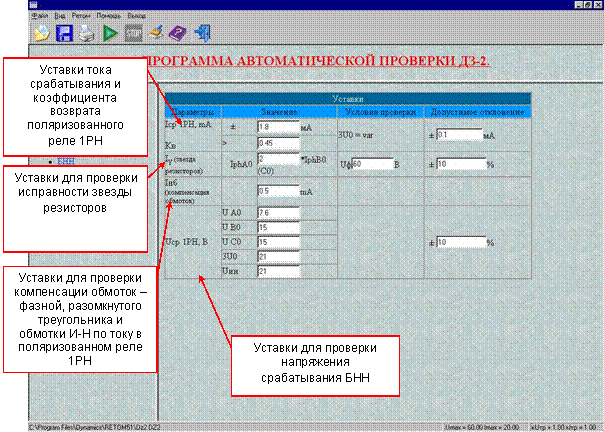

Внешний вид окна для задания уставок при проверке БНН имеет следующий вид:

Задание условий проверки БНН

Внешний вид окна для задания условий проверки БНН имеет следующий вид:

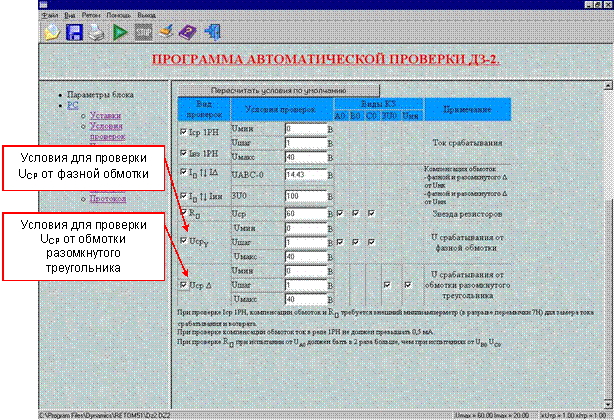

Продолжение окна для задания условий проверки БНН (перемещаемся по окну скроллированием).

Алгоритм проверки БНН

Схема подключения при настройке реле 1РН, проверке компенсации обмоток и напряжения срабатывания UСР БНН от обмотки разомкнутого треугольника для ДЗ-2 в составе ЭПЗ-1636:

Для проверки необходимо разомкнуть перемычку 7Н и в её разрыв вставить миллиамперметр постоянного тока с верхним пределом 10 мА. На БИ5 установить перемычки:

1-2, 11-12 – питание 1-го комплекса оперативным током;

3-5-7 – объединение фазных обмоток БНН, к ним подключается выход UА РЕТОМ.

Выход UВ РЕТОМ подвести к БИ2.3.

Выход UС РЕТОМ подвести к клемме Х260.

Выход UN РЕТОМ подвести к БИ2.1 («Н»), установить перемычку между БИ5.9 и БИ2.1.

Подать питание панели (комплекта) оперативным постоянным током.

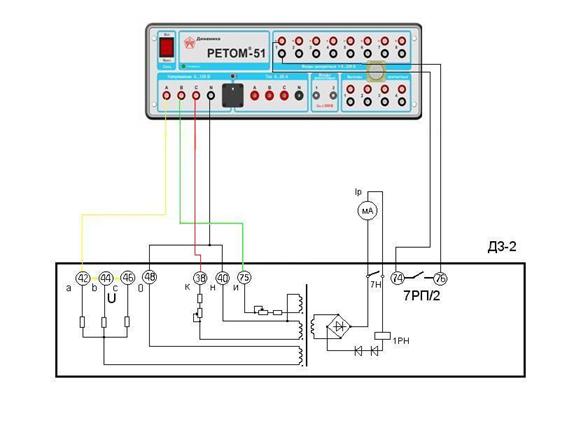

Схема подключения при проверке БНН ДЗ-2 как самостоятельного комплекта:

Для проверки необходимо разомкнуть перемычку 7Н и в её разрыв вставить миллиамперметр постоянного тока с верхним пределом 5-10 мА. Установить перемычки:

1.  «+» - 38, «-» - 41 – питание 1-го комплекса оперативным током;

2.  42, 44, 46 – объединение фазных обмоток БНН.

3.  40 и 48.

4.  Напряжение фазы В подвести к клемме 75.

5.  Напряжение фазы С подвести к клемме 38.

6.  Подать питание комплекта оперативным постоянным током.

Проверка настройки реле 1РН

На выходе UВ РЕТОМ напряжение увеличивается импульсами до срабатывания реле 1РН от обмотки, подключённой к выводам И-Н разомкнутого треугольника.

После срабатывания реле появляется окно, в котором предлагается ввести ток срабатывания реле 1РН, измеренный миллиамперметром Iр, включённым в разрыв перемычки 7Н. затем напряжение плавно снижается до возврата реле. При возврате реле предлагается записать ток возврата. В протокол программа вносит автоматически подсчитанный по введённым данным коэффициент возврата КВЗ.

Проверка компенсации фазных обмоток обмотками Н-К и И-Н.

Схема подключения показана выше. При проверке на выходе UA РЕТОМ, подключённом к соединённым входам А, В и С БНН, программой автоматически устанавливается напряжение 100/4/Ö3=14,43 В, а на выходе UВ, подключённом ко входу И-Н БНН (обмотка w3 TV2, клемма БИ2.3, либо на ДЗ-2 - UВ на клемме 75) - напряжение 100 В в противофазе.

Ток Iр в реле 1РН не должен превышать 0,5 мА (задаётся в редактируемом окне в панели Уставки).

Далее проверяется компенсация фазных обмоток обмоткой разомкнутого треугольника Н-К. Проверка аналогична предыдущему пункту, выход UС подключен ко входу К-Н (обмотка w2 TV2) БНН (клемма Х260, либо на ДЗ-2 – UС на клемме 38).

Проверка напряжения срабатывания от обмоток разомкнутого треугольника.

Схема подключения показана выше, миллиамперметр и управление фазой А при данной проверке не используются. Программа определяет напряжение срабатывания реле 1РН, подавая напряжение UВ на обмотку И-Н, а UС на обмотку К-Н, по переключению контакта 7РП/2.

Схема подключения для остальных проверок, для ДЗ-2 в составе ЭПЗ-1636:

Схема проверки реле 1РН, компенсации фазных обмоток и чувствительности по обмоткам треугольника БНН отдельного блока ДЗ-2:

Проверка исправности ветвей звезды резисторов.

Последовательно подаются три фазных напряжения (UА, UВ, UС), равные 60 В. Ток в обмотке реле 1РН при испытании от UA0 должен быть в 2 раза больше, чем при испытаниях от UВ0 или UС0.

После испытаний от одного фазного напряжения программа останавливается (напряжение подано) и ждёт ввода значения замеренного тока Iр. Затем программа переходит на другое напряжение и опять ждёт ввода значения замеренного тока. И так для трех напряжений.

5. Проверка напряжения срабатывания от фазной обмотки.

В окне Уставки в соответствующих редактируемых окнах задаются уставки по UСР реле 1РН при питании БНН отдельно по цепям А0, В0 и С0 (по умолчанию – 7,6 В, 15 В и 15 В соответственно). Длительность времени КЗ при проверке установить не менее 0,2 сек. Программа определяет напряжение срабатывания реле 1РН по замыканию контакта 7РП/2, поочередно подавая напряжение UА на цепь А0, UВ - на цепь В0 и UС - на цепь С0.

5.2 Проверка КРС-1

Программа предназначена для проверки комплекта реле сопротивлений КРС-1, установленного в дистанционных защитах.

Программа обеспечивает пользователю возможность проверки основных характеристик комплекта за 1..3 часа. Программа позволяет в автоматическом режиме найти и проверить следующие параметры устройства:

-  сопротивление уставки ZУСТ;

-  выравнивание сопротивлений рабочего и тормозного контуров;

-  угол максимальной чувствительности jМЧ;

-  сопротивление смещения в III квадрант ZСМ;

-  эксцентриситет e;

-  характеристику Z(j);

-  ток точной работы IТР.

Задание уставок для проверки КРС-1

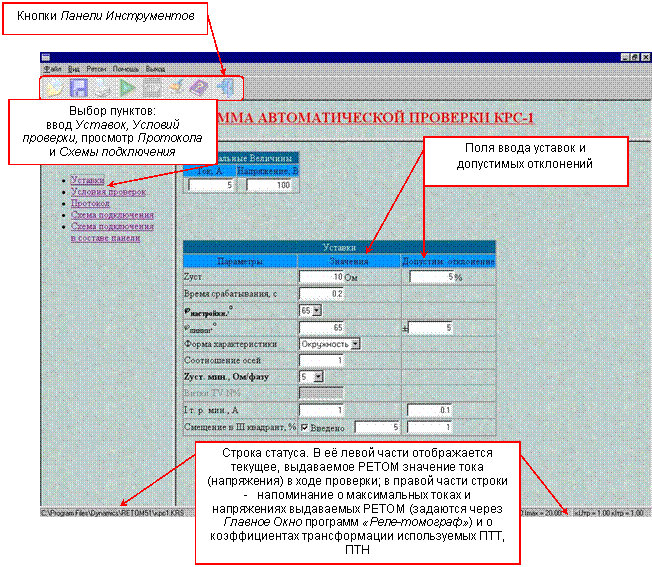

Внешний вид окна задания уставок КРС-1:

Выбор условий проверок КРС-1

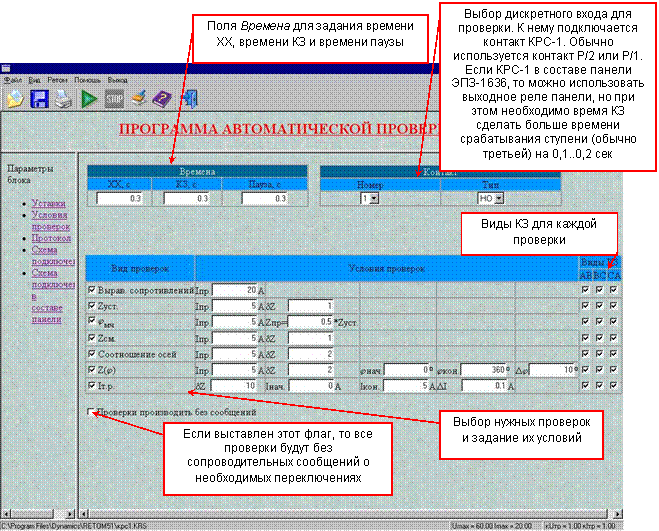

Окно задания Условий проверок КРС-1 имеет следующий вид.

Схема подключения КРС-1 к РЕТОМ

Для КРС-1 входящего в состав панели ЭПЗ-1636:

Для КРС-1 в качестве самостоятельного комплекта:

Алгоритм проверки

Выравнивание сопротивлений.

Задача выравнивания – балансировка сопротивлений рабочего и тормозного контуров таким образом, чтобы при подаче в эти контуры равных ЭДС от тока (например, при К(3) на шинах подстанции за спиной защиты) КРС-1 не срабатывал и ток в НИ был всегда направлен в сторону торможения.

Если для КРС-1 задано смещение в III квадрант, то проверка по данному разделу не обязательна, но полезна для выявления неисправностей элементов реле. Тогда перед началом балансировки КРС-1 необходимо убрать смещение в III квадрант, для чего накладка 1Н (ХВ1) ставится в положение б-в (без смещения), накладка переключателя эллиптичности 8Н (ХВ8) ставится в положение 1 (круговая характеристика).

После проверки накладка (ХВ1) ставится в положение а-б, тем самым в тормозной контур вводится дополнительный резистор R14 для ослабления этого контура и создания нормируемого смещения в III квадрант.

Балансировка производится после настройки уставок, так как резисторы в цепях отпаек ТН1 влияют на сопротивление тормозного контура. Для проверки балансировки - включить микроамперметр в рассечку а-б разомкнутой накладки 3Н (ХВ3) (ставится в положении б-в). Балансировка производится резистором r13 в рабочем контуре.

На реле подаётся ток двухфазного КЗ, величина которого зависит от минимальной уставки по ZMIN в цепях тока и номинального тока реле:

Номинальный ток, А	ZMIN, Ом	Ток проверки, А
	1	5
5	1,5	5
	5	1
1	7,5	1

Резистором r13 устанавливается тормозной ток через НИ, равный 8-15 мкА.

Определение сопротивления уставки ZУСТ.

Данная проверка производится на угле линии φЛ,  заданном в Уставках. Ток проверки задается в Условиях проверки. Поиск сопротивления уставки осуществляется методом последовательного спуска, начиная со значения ZУСТ*1,2. Поиск в первом проходе производится грубо с шагом DZ=(ZУСТ*1,2)/10. Если при сопротивлении Z произошло срабатывание, рассчитывается шаг по Z: ∆ZРАС = Z*(точность по Z). После этого происходит возврат на предыдущий шаг, и производится повторный поиск срабатывания с шагом  ∆ZРАС.

Определение угла максимальной чувствительности jМЧ.

Проверка выполняется методом засечек (по окружности) при неизменном сопротивлении ZПР = ZУСТ*(коэффициент Z), задаваемом в Условиях проверки. Проверка начинается с угла, противоположного углу, заданному в уставках, с шагом Dj*10. определяются углы срабатывания j1 и j2 на границе зоны, т. е. при пересечении характеристики с проверочной  окружностью. Для точного определения угла срабатывания программа после первого вхождения в область срабатывания возвращается на шаг назад, автоматически уменьшает шаг в 10 раз, а затем находит  уточнённые значения j1 и j2.

По ним программа определяет jмч по формуле:

jмч = (j1 + j2)/2.

Определение сопротивления смещения за «спину» ZСМ.

Для заданных видах КЗ “за спиной” и при заданном токе производится поиск сопротивления срабатывания ZСР на угле φЛ+180°, заданном в Уставках. Поиск осуществляется по алгоритму, описанному в абзаце Определение ZУСТ.

Определение эксцентриситета.

На угле φЛ,  заданном в Уставках, производится поиск точки  ZСР “сверху“ и “снизу”; если есть смещение в III квадрант, то поиск ZСР производится и на угле φЛ+180°. После этого определяется линия, перпендикулярная углу φЛ и проходящая через точку (ZСР “сверху“ - ZСР “снизу“)/2. На этой линии производится поиск точек ZСР “справа” - ZСПРАВА и “слева” - ZСЛЕВА. В Протокол вносится значение эксцентриситета e – отношение осей (ZСР “справа” - ZСР “слева”)/(ZСР “сверху“ - ZСР “снизу“).

Снятие характеристики Z(j).

Характеристика снимается для выбранных в Условиях проверки видов КЗ и заданном там же токе проверки. На каждом угле, начиная с φНАЧ по jКОН, с шагом ∆φ, производится поиск точек срабатывания методом последовательного спуска. Снятие характеристики заканчивается нахождением последней точки на угле φКОН. Поиск первой точки на угле φНАЧ начинается со значения Z = ZУСТ*1,2 с шагом DZ = (ZУСТ*1,2)/10. Если при сопротивлении Z произошло срабатывание, то рассчитывается шаг ∆ZРАС = Z*(Точность по Z). (точность по Z) задана в Условиях проверки. После этого происходит возврат на предыдущий шаг, и производится повторный поиск точки срабатывания с шагом  ∆ZРАС. Для каждого последующего угла, поиск начинается уже с учетом предыдущего значения ZПР от точки ZПР*1,2 с шагом DZ = (ZПР*1,2)/10.

Определение тока точной работы IТР

При данной проверке проверяется зависимость сопротивления срабатывания ZСР от тока КЗ. значение тока КЗ (виды КЗ выбираются в Условиях проверки) изменяется от IНАЧ. до IКОН. с шагом ∆I. При проверке угол между током и напряжением равен углу линии φЛ,  заданному в Уставках. На каждом шаге по току находится ZСР с заданной в Условиях проверки точностью по Z. Проверка производится до тех пор, пока найденное значение ZСР не становится меньше. После этого происходит скачок на предыдущий ток, шаг по току уменьшается в 10 раз и производится уточненный поиск тока ZСР при котором ZСР = 0,9*ZУСТ. Этот ток называется током точной работы IТР.

6 Проверка устройства блокировки при качаниях

6.1 Проверка устройства блокировки при качаниях типа КРБ-126

Программа даёт пользователю возможность полной проверки основных характеристик устройства в течение 1..3 часов. Программа позволяет в автоматическом режиме проверить следующие параметры устройства:

-  уставку срабатывания по току обратной последовательности I2ср разными методами подачи токов (тока обратной последовательности I2, междуфазных и фазных токов КЗ);
