Модель : АQUAPEDIS
Код ТН ВЭД СНГ: 9
 |
Руководство ПО МОНТАЖУ
УПАКОВОЧНЫЙ ЛИСТ
РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ
Наименование изделия : Водолечебная гидромассажная ванна для нижних конечностей
Модель : АQUAPEDIS / 1 /
/ гидромассаж , массаж гемороида /
1/1 Назначение и область применения

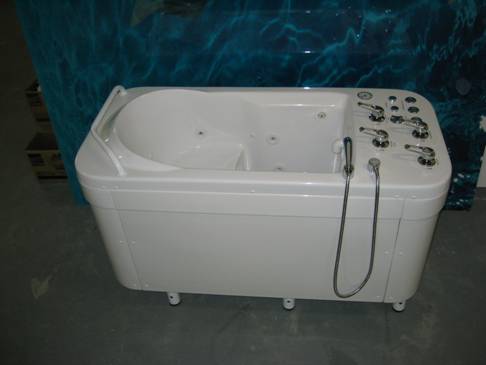

Водолечебная гидромассажная ванна AQUAPEDIS предназначена для массажа нижних конечностей и массажа гемороида в сидящем положении пациента. Массаж происходит под действиеми струи воды направленной на требуемые места нижних конечностей. Выхревое действие воды благопрятно влияет при процедурах лечения послетравматических состояний, воспалений, при помехах нервного аппарата и при cостояниях истощения нервномышечного аппарата конечностей. Ванну можно использовать тоже для регенерации организма после чрезмерной физической нагрузки. Изделие сконструировано для мокрой среды и для подключения к подводке трубопроводной воды. Своими габаритами и формой, ванна предназначена для применения в виде лечебной ванны на курортах и в санаториях.
1/2 Описание изделия

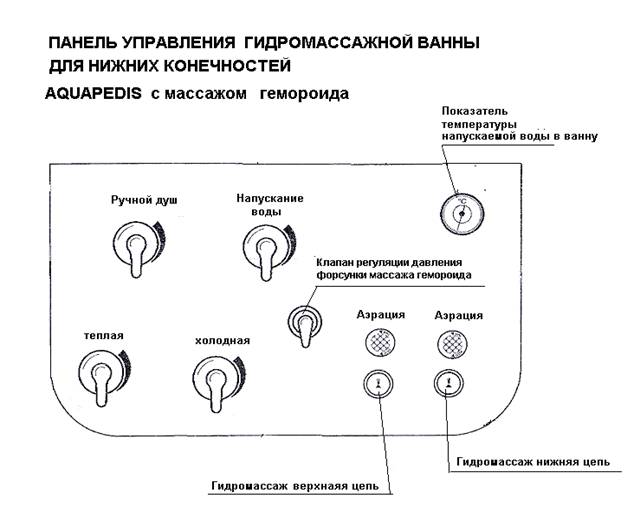

Изделие образовано анатомически формированой ванной из акрилата, которая из боковых и торцевых сторон облицована защитными панельми. Впуск воды в ванну расположен над уровнем перелива предназначеного для отвода воды. Панель управления содержит элементы для впуска горячей и холодной воды, включания гыдромассажа верхней и нижней цепочки клапан регуляции давления струи воды в массажной форсунке для гемороида и клапан ручного душа для гигиенической очистки ванны.
2/ Технические данные
2/1 Номинальное напряжение 230 В / 13,6 А
2/2 Номинальная частота 50 Гц
2/3 Номинальная потребляемая мощность 2,2 кВатт
2/4 Подводка горячей и теплой воды 3/4"
2/5 Максимальный объем воды в ванне 170 л
2/6 Полезный объем ванны 120 л
2/7 Время наполнения ванны при макс. откритии
впускных клапанов и давлении 300кПа не более 3мин
2/8 Время опораживания максим. объема ванны 2,5 мин
2/9 Класс защиты оборудования I
2/10 Степень защиты IP 44
2/12 Вес приблизительно 100 кг
2/13 Габариты изделия (д х ш х в) 1500 х 700 х 980 мм
2/14 Максимально допустимый уровень шума (замерено в соотв. с СТН 0116дБ
3/ Основное оснащение
а) Гидромассажная ванна АQUAPEDIS
б) 2-х ступенчатая подставка для входа и выхода из ванны
в) Монтажная коробка для предохранителей, токовый предохранимА, и предохраниА
г/ Средство для очистки и дезинфекции - WC TIP упаковка 5л
д/ Пластмассовый сосуд 0,5 л с распылителем
4/ Сборка и монтаж

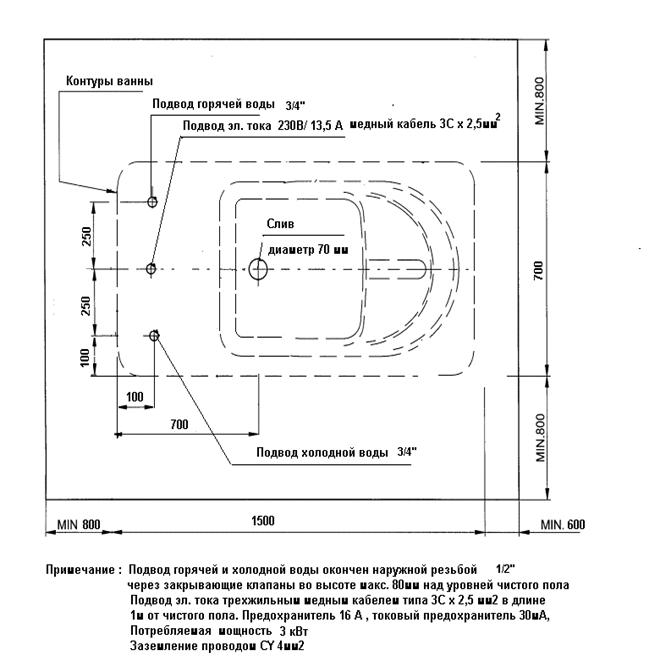

Ширина входного отверствия помещения, предназначенного для установки изделия, должна составлят не менее 900 мм. До монтажа изделия следует обеспечить строительно монтажные работы для подвода воды и эл. напряжения в соответствии с чертежем Но.2, содержащимся в приложении. Рекомендуем вокруг ванны оставить свободное место не менее 80 см для удобного монтажа, технического обслуживания и гигиенического ухода за ванной.
Проводка должна соответствовать:
СТНвнутренный водопровод)
СТНвнутренная канализация)
СТНэлектропроводка в помещениях медицинского назначения)
После распаковки изделия из транспортного ящика при монтаже следует соблюдать следующий порядок:
Ванну ни в коем случае не поднимать за боковые панели!!!!!!!
Ванну поднимать за болты которые надо вложить в отверствия в ножках ванны и которые после окончания монтажа надо убрать. Из ванны демонтировать заднюю панель со стороны пульта управления таким образом, что после устранения защитных пробок болтов надо отвинтить крепежные болты.
Ванну установить и подключить к подготовленному трубопроводу слива, трубопроводу горячей и холодной воды согласно монтажной схеме (рис. Но 3). В случае неравномерности пола с помощю регулирующих винтов на ножках, ванну установить в плоскости с помощью ватерпаса.

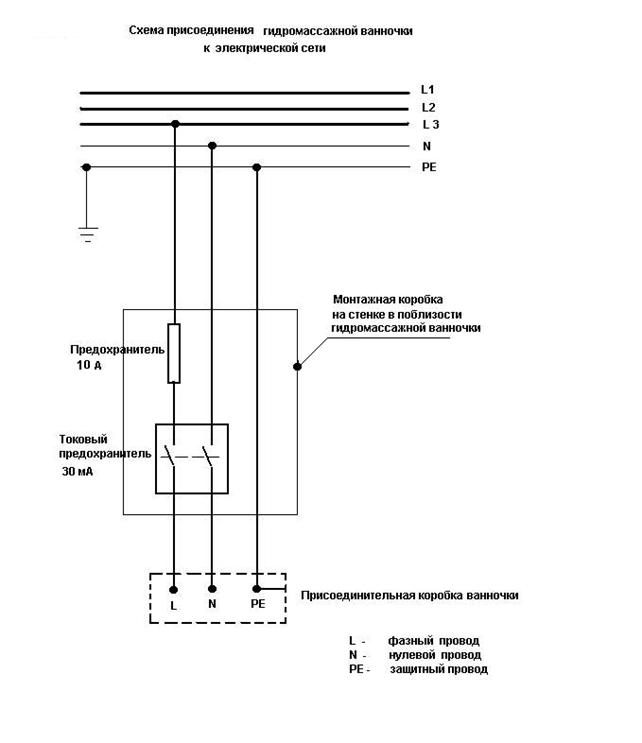

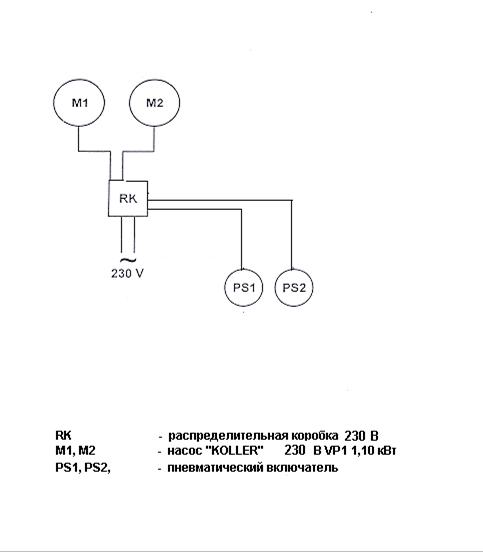

Ванну необходимо подключить к электросети в соответствии с СТН СТН СТН, СТН, через защитный выключатель тока (10А) и токовый предохранитель 30мА, монтаж которых надо сделать на стенку в монтажной коробке в близости ванны при строительной подготовке для монтажа. ПредохраниА и токовый предохранитель 30мА вкл. монтажной коробки поставляются вместе с ванной. Провод для подвода эл. тока следует проложить в броневой трубке. Использовать 3-ех жильный медный кабель 3С х 2,5 мм2..
Длина свободного конца кабеля подводки эл. напряжения от пола до концевой втулки должна быть мин. 1,5 м. Кабель следует в конце уплотнить от проникновения воды. Все металлические предметы находящиеся в окружении ванны, следует токопроводно соединить с зажимом на корпусе ванны для взаимного эквипотенционального соединения с помощю медного кабеля с сечением 4мм2 желто - зеленого цвета. Запрещается соединить защитный провод электрического подводящего кабеля с корпусом ванны. Защитные панели закрепляются на установленную и подключенную ванну в обратном порядке. В случае загрязнения подводящей воды механическим грязом необходимо включить в цепь очищающий фильтр для теплей и холодной воды.
5/ Ввод изделия в эксплуатацию
После выполнения монтажа проверить прочность механических и токопроводных соединений.
6/ Обслуживание изделия
Загрузка:
· после дезинфекции о оплакивания ванны ручным душом можем начать с напусканием ванны
· откроим клапана напускания теплой и холодной воды и клапан напускания воды в
ванну отрегуируем клапаны теплой и холодной воды так чтобы термометр показывал требуемую температуру напускаемом воды / 37 – 38 градусов Цельсия/ . После наполнения ванны закроим только клапан напускания ванны и для дальнейших процедур у нас будет всегда отрегулированная теппература по первоначальной настройке.
· напускание осуществляем повернутием рычага клапана напускания воды в направлении стрелки
· когда уровень воды находится минимально 2 см над высоту наиболее высоко роспрастраненной микрофорсунки можем начать с гидротерапией
· За температурой напускаемой воды следим на индикаторе температуры на управляющем панеле.
Гидромассаж:

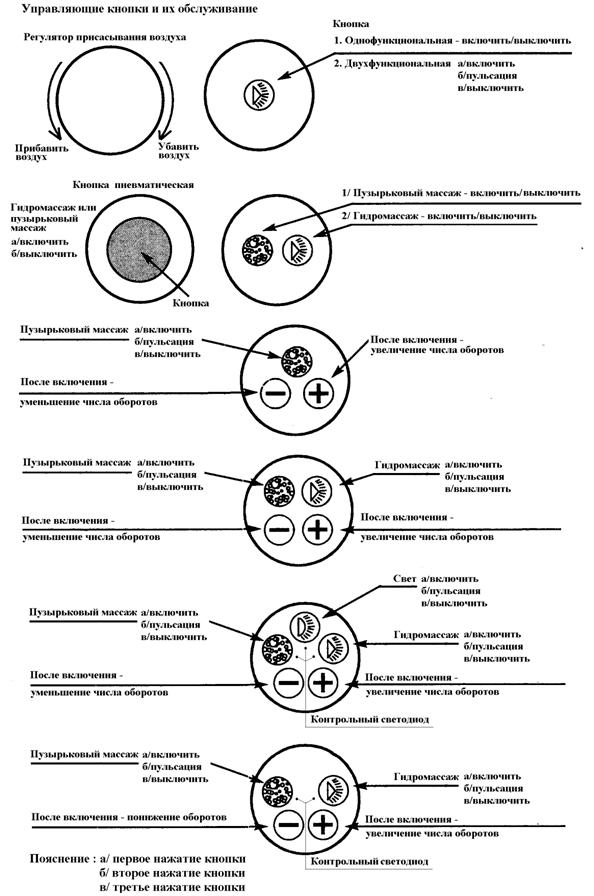

· Нажатием на кнопку с обозначением « Нижняя цеп» пускается насос для гидромассажа ног вкл. колен и гемороида. Давление гидромассажной форсунки
для гемороида отрегулируем клапаном на пульте управления по желанию пациента.
· Нажатием на кнопку с обозначением «Верхняя цеп» пускается насос для гидромассажа бедер и поясницы
· Поворачиванием кнопки «Аэрация « утончиваем действие струя воды из массажных форсунок подсасиванием воздуха и этим способом повышаем или понижаем интенсивность и действие гидромассажа.
Вода из ванны выпускается через клапан слива находящийся на наружной стороне ванны
7/ Уход за изделием - очистка
Для очистки ванны пользоваться обычными жидкими моющими средствами. Запрещается использовать растворы кислот, твердые порошки, которые могли бы повредить поверхность ванны. После того, как вана будет вымыта и ополоскана, ванна готова для последующего использования. Для очистки остатков в случае применения жесткой воды возможно ползоваться обыкновенным 8% уксусом. Дезинфекция системи проводится дезинфекционными растворами WC TIP, Витапур или Коллер или в крайном случае 8% уксусом один раз в10 дней Раствори Витапур, Коллер, WC TIP дозируются по данным производителя. В случае применения 8% раствора уксуса применяется количество 5 л данного раствора на обьем ванны. Ванна заполняется водой как при нормальной эксплуатации, в ванну налевается дезинфекционный раствор и включаются одновременно все функции ванны в течении 15 минут.
8/ Гарантии
Производитель предоставляет гарантию на изделие в смысле § 429-432 Торгового кодекса (Закон Но 513/1991 Сб) в течении одного года с даты пуска изделия в эксплуатацию, или в течении 15 месяцев с даты поставки.
Продавец на себя не берет гарантию за неисправности которые образовались в следствии неправильного хранения, монтажа обслуживания, неправильного ухода за изделием, или неправильным применением изделия. Монтаж и сервис выполняют работники сервисных организаций, обученные на заводе-изготовителе. Расходы связанные с направлением сервисного техника в случае не обнаружения никаких дефектов на которые распоространяется настоящая гарантия, берет на себя организация предьявывшая требование по ремонту. Условия гарантии не касаются дефектов вызванных загрязненной водой и осаждением накипи.
9/ Информация о ремонтном сервисе
Информацию о ближайшем пункте гарантийного и послегарантийного ремонта предоставляет торговая организация, которая продала изделие. Выполнять монтаж и ремонтировать поставленное Вам изделие имеют право только специалисти сервиса с действительным сертификатом, выданным изготовителем.
10/ Технический уход за изделием
При выполнении технического ухода, изделие надо отключить от сети, отвинтить и снять защитную панель и закрыть клапана подводки теплой и холодной воды. Текущий уход состоит из проверки соединений, шлангов, клапанов. В случае необходимости надо осуществить обмен уплотнений в соединительных местах трубопровода
11/ Список документов направляемых с изделием
· Сопроводительная техническая документация
· Гарантийное письмо
Производитель оставляет за собой право на реализацию изменений, которые сохраняют или улучшают функциональные свойства изделия.
 |
 |
 |
 |
 |
