Транспортирование ТБО и КГО (стр. 2 )

Для организованного вывоза КГО может применяться бункеровоз ЗИЛ ММЗ 49525. Бункеровоз оборудован портальным механизмом для погрузки и перевозки бункера-накопителя объемом до 8,0 м3 или малой строительной техники на специальных поддонах.

Рисунок 28 – Бункеровоз ЗИЛ ММЗ 49525

Бункеровозы могут использоваться также и для вывоза строительных отходов, образующихся на территории Надымского района.

Таблица 1.68

Технические характеристики бункеровоза ММЗ-49525

Параметры	Значения
Базовое шасси	ЗиЛ-494560/ЗиЛ-497442
Вместимость кузова-бункера, м3	8,0
Грузоподъемность, кг	5000
Масса загружаемых отходов, кг	5500
Масса спецоборудования, кг	3630
Габаритные размеры, мм	6620х2422х2700
Модель двигателя	ЗИЛ-508.10/ММЗ Д-245.9 Е2
Тип	карбюраторный/дизельный
Рабочий объем, л	6,0 /4,75
Степень сжатия	7,1 /17
Мощность кВт/л. с.	110/150/100/136
при мин-1	3200/2400
Крутящий момент, кгс. м/Н. м	41/402/47/460
при мин-1	/1600

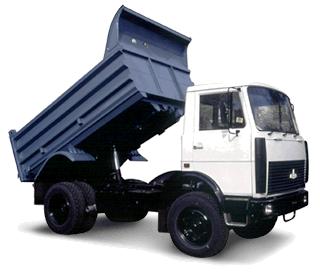

Самосвал МАЗ-5551А2-323 для вывоза крупногабаритных отходов. Отличительной особенностью этого самосвала является маневренность и высокая проходимость. Кроме этого, данная модель комплектуется бортами с высотой 950 мм, что повышает объем платформы до 8,2 м3.

Рисунок 29 – Самосвал МАЗ-5551А2-323

Число мусоровозов, необходимых для транспортирования ТБО, определяют по формуле [10]:

(3)

где М - число мусоровозов, ед.

Пгод – объем ТБО, подлежащих вывозу в течение года, м3;

Псут. - суточная производительность единицы данного вида транспорта, м3;

Кисп. - коэффициент использования.

Суточную производительность мусоровоза определяют по формуле:

(4)

где Р - число рейсов в сутки;

Е - количество отходов, перевозимых за один рейс, м3.

Число рейсов за смену определяют по формуле:

(5)

где Т - продолжительность смены, час;

Тпз. - время, затрачиваемое на подготовительно-заключительные операции в гараже, час;

То - время, затрачиваемое на нулевые пробеги (от гаража до места работы и обратно), час;

Тпог. - продолжительность погрузки, включая переезды и маневрирование, час;

Тразг. - продолжительность разгрузки, включая маневрирование, час;

Тпрб. - время, затрачиваемое на пробег от места сбора до объекта по обезвреживанию отходов и обратно, час.

После технологического выполнения работ по сбору и транспортированию, спецтранспорт, согласно требованиям СанПиНа -88 [2], в теплое время года должен подвергаться мойке в специально отведенном месте. В зимнее время года предлагается осуществлять только механическую зачистку кузовов от остатков мусора.

При определении необходимого количества спецавтотранспорта для транспортирования ТБО и КГО, образующихся на территории населенных пунктов Надымского района, учитывались технические характеристики мусоровозов MKM – 4605, КО-440-4, МКЗ-4701, МКС 700 К, бункеровоза ЗИЛ ММЗ 49525, мультилифта МПР-1 и самосвала МАЗ-5551А2-323.

1.4.2 Расчет количества мусоровозной техники для города Надым

Среднее плечо вывоза рассчитывалось исходя из размещения ТБО и КГО на полигоне ТБО, в карьере глины «Широтное», возле автодороги Надым-Салехард.

Количество мусоровозов для системы стандартных несменяемых контейнеров (1 вариант)

Система стандартных несменяемых контейнеров на I очередь (2015 год) предполагает обеспечение жилищного сектора левобережной части города Надым контейнерами V=0,75 м3.

При установке стандартных несменяемых контейнеров в жилищном секторе левобережной части г. Надым вывоз ТБО предлагается осуществлять мусоровозами марки МКМ-4605 на шасси КамАЗ-53605

Таблица 1.69

Исходные данные для расчета транспортирования ТБО

мусоровозами МКМ-4605 КАМАЗ-53605

Параметры	Единица измерения	Обозна-чение	Пока-затели
Количество ТБО, вывозимых за один рейс	т	m	9,0
Емкость кузова	м3	е	17,0
Кол-во ТБО, вывозимых за 1 рейс (объем без уплотнения)	м3	Е	68,0
Количество загружаемых контейнеров V=0,75 м3	шт.		75
Продолжительность рабочего дня cмены	час	Т	8,0
Время на подготовительно-заключительные операции	час	Тпз.	0,67
Продолжительность нулевых пробегов	час	То	1,0
Продолжительность погрузки, включая переезды и маневрирование	час	Тпог.	1,20
Коэффициент использования машин		Кисп.	0,75
Средняя транспортная скорость	км/ч	V	40
Время на разгрузку ТБО, включая маневрирование	час	Тразг.	0,5

Таблица 1.70

Расчет количества мусоровозов, необходимых для транспортирования ТБО

Параметры	Единица измерения	Обозначение	Показатели
Плечо вывоза ТБО к месту складирования, с учетом пробега по городу	км	L	30
Время, затрачиваемое на пробег от места сбора до полигона и обратно	час	Тпрб	0,25
Число рейсов мусоровозов	р/сутки	Р	5
Производительность мусоровоза с учетом уплотнения	м3/рейс	Псут	56 (75 контейнеров)
Объем ТБО, подлежащий транспортированию мусоровозами на I очередь (ТБО от жилищного сектора левобережной части г. Надым)	м3/год	Пгод	49019
Число мусоровозов на I очередь	шт.	М	2
Число мусоровозов на расчетный срок	шт.	М	3
Количество обслуживающего персонала на I очередь	чел.	Ч	4
Количество обслуживающего персонала на расчетный срок	чел.	Ч	6

Для организации сбора и транспортирования ТБО на территории города Надым предлагается приобрести на I очередь – 2 мусоровоза, на расчетный срок – 3 мусоровоза с техническими характеристиками не ниже мусоровозов марки МКМ-4605. В настоящее время специализированные предприятия города Надым для вывоза ТБО применяют мусоровозы марки ЗИЛ-433362 КО-431, ЗИЛ-433362 МКМ-2, ЗИЛ-433362 КО-431, ЗИЛ-433362 КО-431, ЗИЛ-433362 МКМ-2, ЗИЛ-433362 МКМ-3, которые имеют износ более 90 % и более низкие технические характеристики, чем у предлагаемых для использования мусоровозов МКМ-4605.

Количество мусоровозов для системы заглубленных контейнеров (2 вариант)

При организации сбора ТБО по системе заглубленных контейнеров V=5 м3 в жилищном секторе левобережной части г. Надым вывоз отходов предлагается производить с помощью мусоровозов серии МКЗ-470-02 на шасси КамАЗ с краном-манипулятором.

На первую очередь и расчетный срок необходимо 2 ед. данной спецтехники.

Количество бункеровозов для транспортирования крупногабаритных отходов

Сбор ТБО от объектов инфраструктуры, отдельно-стоящих объектов, на местах образующихся стихийных свалок, а также КГО населения в г. Надым предлагается осуществлять с помощью бункеров. Вывоз отходов должен производиться специальным транспортом – бункеровозами. Вывоз крупногабаритных отходов необходимо производить по графику транспортной организации, согласованному с жилищной организацией, а также по заявкам управляющих компаний. Сжигать мусор и крупногабаритные отходы на территории домовладений запрещается.

Таблица 1.71

Исходные данные для расчета транспортирования КГО

бункеровозами ЗИЛ-ММЗ-49525

Параметры	Единица измерения	Обозначение	Показатели
Количество КГО, вывозимых за один рейс	т	m	3,2
Емкость кузова	м3	е	8
Количество КГО, вывозимых за 1 рейс с учетом уплотнения	м3	Е	8
Продолжительность рабочего дня, cмены	час	Т	7
Время на подготовительно-заключительные операции	час	Тпз.	0,67
Продолжительность нулевых пробегов	час	То	0,5
Продолжительность погрузки, включая переезды и маневрирование	час	Тпог.	0,50
Коэффициент использования машин		Кисп.	0,75
Средняя транспортная скорость	км/ч	V	40
Время на разгрузку КГО, включая маневрирование	час	Тразг.	0,20

Для организации сбора и транспортирования КГО на территории города Надым необходимо приобрести 5 бункеровозов на I очередь. В настоящее время специализированные предприятия города Надым на балансе не имеют бункеровозов.
