Методическое руководство для проведения учебной практики курса «Геодезия с основами землеустройства» (стр. 3 )

Вычертил: Иванов №1

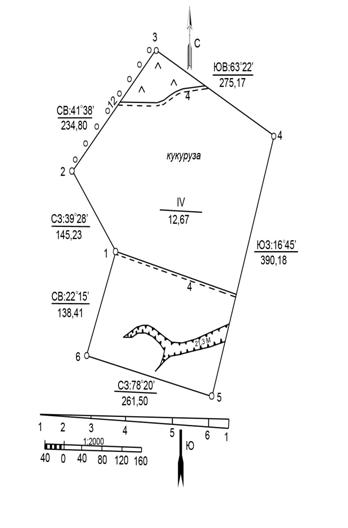

Рис. 18. Пример оформления плана по румбам

Рис. 19. Рабочий чертеж для землеустроительного проектирования

Р2-1-6/=	h1b2-6/	=	39 180	= 3510,0 м2
2	2

Р6-6-1/=	h1b2-6/-1/	=	63,5 110,0	= 3492,5 м2
2	2

Относительная ошибка вычислений площадей Р не должна превосходить

1/100:

Р=	Р2-1-6/–Р6-6-1/	=	3510,0-3492,5	=	17,5	=	1	≤	1
(Р2-1-6/+Р6-6-1/ )/2	(3510+3492,5)/2	3601,2	200	100

Результаты проектирования можно считать верными, так как относительная ошибка вычислений площадей равна 1/200. Площадь 0,35 га переходит к соседнему землепользованию, и столько же "прирезается" к проектному участку, его новая граница проходит по линиям 5-1'-2.

Длины и румбы линий новой границы 5-1' и 1-2 вычисляются по координатам точек 5, 1', 2.

Вычерчивание координатной сетки. В том случае, когда координатной сетки на плане нет, ее вычерчивают следующим образом. На плане проводят две диагональные взаимопересекающиеся в центре листа тонкие карандашные линии.

Из точки пересечения на диагоналях засекаются равные отрезки с таким расчетом, чтобы контур плана входил в координатную сетку. Полученные засечки соединяют тонкими прямыми линиями и получают правильный прямоугольник, на сторонах которого откладывают длины, соответствующие стороне квадрата координатной сетки, например 200 м. Координатную сетку обозначают не полностью, а лишь пересечениями коротких (по 2 см) линий в вершинах квадратов. Оцифровку сетки лучше начинать с нуля, на север по оси икс и на восток по оси игрек значения координат надписываются через 200 м со знаком плюс (рис. 19). Контроль правильности построения координатной сетки выполняется промером диагоналей сетки квадратов, которые должны совпадать" укол в укол".

Координаты всех вершин полигона измеряются циркулем-измерителем с точностью до укола иглы. Результаты записываются в таблицу 5.

Вычисление длины и азимута граничной линии. Длина линии вычисляется по формуле:

d = (xк-xн)2+(yк-yн)2, (7)

где х и у – координаты конца и начала линии.

Азимут линии вычисляется по формуле:

arсtg = yк-yн / xк-xн, (8)

Полученные румбы и длины линий выписать на рабочий чертеж красным цветом против середины соответствующих линий.

Вычисление площади по координатам. Точная площадь спроектированного участка землепользования вычисляется по координатам (табл. 5).

Таблица 5

Ведомость вычислений площади участка землепользования по координатам

№ вершин	Координаты	Результаты вычислений
Х	У	±(Хi-1-Хi+1)	±Уi(Хi-1-Хi+1)	±(Уi+1-Уi-1)	±Хк(Уi+1-Уi-1)
1	34,0	149,5	-310,40	-46404,80	-298,40	-10145,60
2	310,4	36,2	-453,80	-16427,56	46,70	14495,68
3	487,8	196,2	-61,70	-12105,54	405,10	78
4	372,1	441,3	487,80	14	138,40	51498,64
5	0,0	334,6	338,10	26	-291,80	0,00
			2Р=5 м2	2Р=5 м2
			Р=25 м2	Р= 25 м2
			Р=16,67 га	Р=16,67 га

Проектирование рабочих участков поля. Проектирование двух одинаковых по площади рабочих участков поля выполняется следующим образом. Глазомерно площадь пашни примерно делится на два равных участка линией ас, которая и проводится на плане тонкой пунктирной линией. Линию ас проектируют так, чтобы рабочие участки имели наиболее подходящую конфигурацию для механизированной обработки почвы с учетом рельефа. Палеткой измеряется площадь участков, например 5,44 га и 6,08 га. Общая площадь равна 11,52 га, следовательно, в каждом рабочем участке должно быть по 5,76 га. Таким образом, границу надо переместить на плане так, чтобы площадь первого участка Ра.2-з-4-с увеличилась на 5,76 - 5,44 = 0,32 га = 3200 м2. Величину смещения X (рис. 19) вычисляют по известной площади (3200 м2) и длине L = 340 м, которую измеряют на плане:

X = 3200 м2 : 340 м = 9,4 м.

Смешают границу ас на 9,4 м и проводят окончательную границу (bс) красной линией. Если необходимо, вдоль нее проектируется полевая дорога. Для контроля равенство площадей участков проверяют палеткой. Длину межевой линии bс, номера рабочих участков, их площади и направление пахоты указывают на плане красным цветом.

Определение длины гона. Для рабочих участков поля прямоугольной формы длина гона вычисляется делением площади на ширину. При трапецеидальной конфигурации участка длина гона L р вычисляется по формуле: L р = P / В,

где Р – площадь участка, м2; В – условная ширина участка, м.

Условная ширина может быть определена по формуле:

В = 3Н+с+ d / 5, (9)

где Н – средняя высота трапеции, с и d – скошенные стороны трапеции.

Для рабочих участков неправильной конфигурации указанные формулы также применимы, за с и d принимаются криволинейные границы коротких сторон участка.

Например, для рабочего участка 1 (рис. 19) за длину с можно принять ломаную линию от точки b через точку 2 до полевой дороги (178 м), за d – линию 4 - е (173 м). Высота Н промеряется примерно посредине участка (200 м), тогда условная ширина участка:

В= 3200 + 178 + 173 / 5 = 190,2 м, а длина гона L р = 57300 / 190,2 = 301,2 м (300 м)

Увязывание площадей угодий участка. Увязывание площадей угодий участка землепользования выполняется по форме таблицы 6.

Таблица 6

Увязывание площадей угодий участка землепользования

№	Название угодий	Площадь, га	Поправка	Исправленная площадь	Площади вкраплений	Увязанная площадь	Примечание
1	Пастбище	0,61	-	0,61		0,54
Полевая дорога				0,07	0,07	4x180м = 0,07 га
2	Пашня. Рабочий участок №1	5,76	-0,03	5,73	-	5,73
3	Пашня. Рабочий участок №2	6,36	-0,03	6,33		5,73
4	Полевая дорога				0,13	0,13	4x330м = 0,13 га
5	Овраг			0,16		0,16	Выч. палеткой
6	Лесополоса приовражная				0,31	0,31	16x192м = 0,31 га
	Итого	12,73	-0,06	12,67		12,67
	Площадь по координатам	12,67
	Невязка	0,06					АРдоп= 0,06 га (0,6% Р)

Для отчета по данному заданию преподавателю представляются:

1.  Рабочий чертеж землеустроительного проектирования участка землепользования.

2.  Ведомость вычислений площади участка землепользования по координатам.

3.  Таблица увязывания площадей угодий участка землепользования.

4.  Пояснительная записка к рабочему чертежу землеустроительного проектирования.

4. Вынос проекта землеустройства в натуру

Содержание задания. Способом линейных промеров вынести в натуру и закрепить на местности спрямленную границу землепользования, дорогу между рабочими участками поля, створ противоэрозионной плотины.

Подготовка исходных данных. Исходные данные для выноса проекта землеустройства в натуру линейными промерами готовятся путем графических измерений на землеустроительном плане и нанесения их результатов на копию плана, или абрис. Указываются только те результаты, которые необходимы для выноса проектной линии. Например, на рисунке 20 выписаны румбы и длины граничных линий 5-1' и 1'-2, а также длина контрольной линии 1'-6, длина проектируемой дороги по границе рабочих участков и контрольные линии 2-b, b-1 , 4-е, е-5, расстояние вдоль русла оврага от граничной линии 4-5 до створа плотины 4-4 и до створа планировочных работ.

Рис. 20. Рабочий чертеж перенесении проекта в натуру

Вынос проекта в натуру. Для выполнения работы по выносу проекта каждой бригаде необходимо иметь мерную ленту, 5-6 вешек, эклиметр, рабочий чертеж перенесения проекта в натуру.

Проектная граница 5-1' выносится следующим образом. В точках 5 и 6 выставляются вехи. Эклиметром измеряется угол наклона линии. В том случае, когда угол наклона α превышает 2,5°, вычисляют натуральную длину линии D по ее горизонтальному положению d по формуле:

D = d / cos α, (10)

Например, угол наклона линии 5-1 равен 3°, а ее горизонтальное проложение – 188,20 (см. рис.19), тогда

D = 188,2 / cos 3° = 188,46 м

Для контроля вычисляется длина 1'-6 как разность длин линий 5-6 (см. рис. 5) и 5-1'(188,46 м):

D 1' - 6 = (261,50 : cos 3°,46 = 72,68.

Далее линию 5-6 вешат и по ее створу от точки 5 отмеряют длину 188,46 м. Для контроля промеряют линии 1' - 6, она должна быть равной 72,68 м. Ошибка не должна превышать

1/1000 В5 -.6, т. е. 261,14 : 1000 = 0,26 м.

Точку межевой границы 1 закрепляют по правилам землеустроительных работ.

Аналогичным образом выносится дорога по линии b-е. Точки b и е получают в результате промеров линий 2-b, b - 1'- и 4-е, е-5. Линию b-е вешат и промеряют. Результат измерения не должен отличаться от проектной длины (340 м) более чем на 0,34 м.

Место створа плотины определяют промером линий вдоль бровки оврага. Створ плотины закрепляют двумя столбиками, установленными на концах створа плотины, образующими линию, перпендикулярную руслу оврага. Границу планировочных работ закрепляют двумя колышками на противоположных берегах оврага.

По четвертому заданию преподавателю представляются:

1.  Рабочий чертеж перенесения проекта в натуру (рис. 20).

2.  Закрепленные колышками на местности точки проектных линий.
