Инструкция по эксплуатации «СмартПондФильтр» (стр. 2 )

Элементы управления электрошкафа

LT3: Лентопротяжный механизм (зеленый)	Лампа (с LT1): При нажатом переключателе LT1 подаётся сигнал, когда включается двигатель лентопротяжного механизма.
Лампа (с LT2): При нажатой кнопке LT2 подается сигнал, когда предохранитель (B2) замкнут.
Выключатель: При нажатии кнопки запускается двигатель лентопротяжного механизма.
LT4: Ускорительный насос (зеленый)	Лампа (с LT1): При нажатом выключателе LT1 подается сигнал, когда запускается ускорительный насос.
Лампа (с LT2): При нажатии кнопки LT2 подается сигнал, когда предохранитель остановки движения (B3) замкнут.
Выключатель: При нажатом выключателе запускается ускорительный насос.
LT5: Ручной цикл фильтрации (желтый)	Лампа (с LT1): При нажатии кнопки LT1 подается сигнал, когда включается поплавковый выключатель предохранителя уровня воды (B1).
Лампа (с LT2): При нажатии кнопки LT2 подается сигнал, когда включается поплавковый выключатель предохранителя (B4).
Выключатель: При нажатии кнопки запускается цикл фильтрации (функция аналогична функции поплавкового выключателя предохранителя уровня воды (B1): • запуск ленточного транспортера на время T3 (время работы) • после остановки T1 (остановка насоса) автоматически включается ускорительный насос. • по истечении времени T3 (время работы) лента останавливается и насос перестает работать.
Если кнопка остается нажатой, по истечении времени ожидания T2 (Время ожидания) цикл возобновляется.

Вариант с насосом (GV)

Применение

3	Вариант с насосом
3.1	Применение Вариант фильтра с насосом идеально подходит для владельцев прудов, которые устанавливают насос непосредственно в пруд для подачи загрязненной воды к фильтру. Блок биоступеней фильтра должен располагаться выше уровня воды пруда. При использовании самотечного фильтра вода возвращается обратно в пруд.
3.2	Вид поставки Устройства поставляются полностью смонтированными. Поставка спускного насоса осуществляется в оригинальной упаковке. Оно должно быть подсоединено на месте соответствующим способом. Установленный насос
3.3	Установка
3.3.1	Механическая установка Фильтр должен устанавливаться горизонтально на соответствующем основании. В идеале фильтр устанавливается на тонком основании из стиропора/пенопласта. Для этого должны быть выровнены все неровности поверхности во избежание повреждения дна фильтра. Нужно проконтролировать, чтобы возврат воды в пруд осуществлялся через достаточное количество труб во избежание противодавления в фильтре.
	Подача воды к фильтру Фильтры снабжены патрубками диаметром 110 мм. При более высокой производительности насоса подача воды должна осуществляться через несколько подводящих труб, чтобы вода поступала в фильтр наиболее плавно. Каждая труба подвода воды к фильтру должны быть оснащена соответствующим затвором.

Вариант с насосом

Установка

		Отвод воды Фильтры «СмартПонд» поставляются с монтируемыми резьбовыми соединениями ёмкости для возврата воды диаметром 110 мм. Имеет место наличие дополнительного отверстия для резьбового соединения возврата воды диаметром 75 мм. Резьбовые соединения ПВХ в комплект не входят. Для осуществления соединения ПВХ должны использоваться только короткие отрезки трубы, на которые затем могут устанавливаться трубы с уплотнительными кольцами, чтобы демонтаж водозабора мог быть осуществлен в любое время без отпиливания труб.
	Комментарий	Особое внимание нужно обратить на то, чтобы возврат воды в пруд осуществлялся в достаточном объёме с целью избежания возникновения противодавления в фильтре.
		Для поддержания определенного уровня воды в биованне, она оснащена направленным вверх отводом 90° и Т-образным отводом, посредством которого осуществляется спуск воды в пруд. Труба ведется до верхнего края фильтра. Такое положение Т-образного отвода обеспечивает соответствующий уровень воды в биованне (см. рис.).
		T-образный отвод воды в пруд
		Расстояние от основания фильтра до середины Т-образного отвода должно составлять около 40-45 см. Если уровень воды будет выше бокового водозаборного щитка, появится небольшой шум. Если уровень воды в ванне будет ниже бокового водозаборного щитка, будет наблюдаться чрезмерное обогащение кислородом.

Сливная труба	На дне фильтра вверх должна быть дополнительно установлена сливная труба высотой около 65 см. Она действует в качестве предохранителя переполнения, если корзина фильтра в ванне засоряется мусором. Предохранительное отверстие, расположенное вверху, не должно закрываться корзиной фильтра и т. д., а должно всегда оставаться открытым.
		Сливная труба в фильтре
	Комментарий	Фильтр не должен подвергаться замерзанию. В противном случае гарантийные обязательства на повреждения, вызванные замерзанием устройства, не распространяются.
		Спуск загрязнений При использовании всех транспортировочных фильтров существует возможность отвода загрязненной воды спереди вправо или влево. Для этого черный отвод 110 мм, расположенный на спускной раковине, нужно повернуть в соответствующую сторону. Неиспользуемый выход нужно закрыть поставляемой вместе с фильтром пластиной из хромированной стали с использованием силикона.

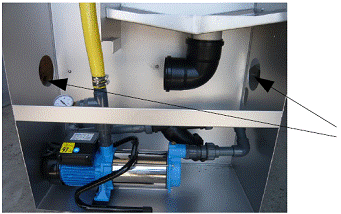

		Закрыть неиспользуемое отверстие Спуск загрязненной воды при помощи отвода 110 мм

Вариант с насосом

Установка

	Установка предохранительного переливного устройства в фильтрах с насосом
	В предохранительном устройстве фильтра можно отрегулировать экстренное водоснабжение для насоса и биованны.
Установка	Верхний край предохранительного щитка, в отличие от самотечного варианта, должен оставаться открытым.
Функционирование	Если по какой-то причине загрязненная лента транспортера фильтра останавливается, уровень воды в фильтрующем модуле повышается и поступающая из пруда вода через переливной щиток попадает в биованну.

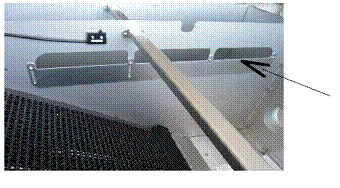

	Край переливного щитка
3.3.2	Установка электрических компонентов Установка электрических компонентов осуществляется так же, как в устройствах с самотечным принципом. Для этого см. пункт «Установка электрических элементов» в главе «Самотечный вариант» : 4.3.2 стр. 14.
3.4	Ввод в эксплуатацию После установки фильтра в нужном месте и подключения подачи и спуска воды сетевой кабель можно подсоединить к сети.

Самотечный вариант (S-V)

Применение

4	Самотечный вариант
4.1	Применение Самотечный вариант фильтра подходит для владельцев прудов, которые устанавливают наземный трубопровод возврата воды и/или блинкер в пруд. При этом вода из пруда через трубы большого диаметра поступает непосредственно в фильтр «СмартПонд». Очищенная вода подается обратно в пруд при помощи насоса.
4.2	Вид поставки Устройства поставляются полностью смонтированными. Поставка спускного насоса осуществляется в оригинальной упаковке. Оно должно быть подсоединено на месте соответствующим способом.

Самотечный вариант

Установка

	4.3	Установка
	4.3.1	Механическая установка
Позиционирование фильтра	Фильтр должен устанавливаться горизонтально на соответствующем основании. В идеале фильтр устанавливается на тонком основании из стиропора/пенопласта. Для этого должны быть выровнены все неровности поверхности во избежание повреждения дна фильтра.
		Верхний край фильтра должен располагаться на 8-10 см выше уровня воды пруда. Расстояние в 8 см является минимальным, эти размеры нельзя игнорировать.
	Комментарий	Чтобы обеспечить соблюдение данных размеров, пруд должен иметь сток.
		При установке фильтра выше 10 см над уровнем воды в пруду производительность фильтра снижается. В идеале максимальный уровень воды в пруду обеспечивается при помощи устройства стока.
	Комментарий	Фильтр не должен подвергаться замерзанию. В противном случае гарантийные обязательства на повреждения, вызванные замерзанием устройства, не распространяются.
		Подача воды к фильтру Фильтры снабжены патрубками диаметром 110 мм. Каждая труба подвода воды к фильтру должна быть оснащена соответствующим затвором.
		Отвод воды
Подключение отвода воды	Фильтры «СмартПонд» поставляются с монтируемыми резьбовыми соединениями ёмкости для возврата воды диаметром 110 мм. Имеет место наличие дополнительного отверстия для резьбового соединения возврата воды диаметром 75 мм. Резьбовые соединения ПВХ в комплект не входят. Неиспользуемые отверстия нужно обязательно закрыть, в противном случае при прерывании подачи тока биованна может переполниться. Для осуществления соединения ПВХ должны использоваться только короткие отрезки трубы, на которые затем могут устанавливаться трубы с уплотнительными кольцами, чтобы демонтаж водозабора мог быть осуществлен в любое время без отпиливания труб.
		Размещение насоса
		Нагнетательные насосы могут быть установлены в биованне или вне фильтра «в сухом положении».
Корзина фильтра*1	Чтобы отделить насосы от биованны, дополнительно может быть установлена корзина фильтра из высококачественной стали.
1 Опция

Самотечный вариант

Установка

	Спуск загрязнений При использовании всех транспортировочных фильтров существует возможность отвода загрязненной воды спереди вправо или влево. Для этого черный отвод 110 мм, расположенный на спускной раковине, нужно повернуть в соответствующую сторону. Неиспользуемый выход нужно закрыть поставляемой вместе с фильтром пластиной из хромированной стали с использованием силикона.
	Закрыть неиспользуемое отверстие Спуск загрязненной воды при помощи отвода 110 мм
	Установка предохранительного переливного устройства При помощи установленного в фильтре предохранительного устройства для насоса и биованны может быть отрегулировано экстренное водоснабжение. Верхний край предохранительного щитка должен быть установлен и привинчен на расстоянии около 1 см выше уровня воды в фильтре (перед осуществлением спуска воды).
Установка	Зазор выхода избыточного объёма воды должен быть максимально возможным.
Функционирование	Уровень воды в фильтре всегда должен быть на несколько см ниже уровня воды в пруду ввиду потери давления. Если по какой-то причине загрязненная лента транспортера фильтра останавливается, уровень воды в фильтрующем модуле повышается и поступающая из пруда вода через переливной щиток попадает в биованну

Установка электрических элементов

4.3.2	Установка электрических компонентов Для S- и G-вариантов фильтра
	Внимание	Перед осуществлением любой операции с фильтром электроснабжение должно быть отключено из соображений безопасности.
		Фильтр поставляется в собранном виде, готовый к эксплуатации. Электрошкаф должен быть защищен от попадания дождя/воды и влаги и размещен при температуре выше 0.
	Внимание	Предохранительный выключатель: При проведении мероприятий по электроподключению устройства нужно убедиться, что питание осуществляется через автоматический предохранительный выключатель, действующий при появлении тока утечки.

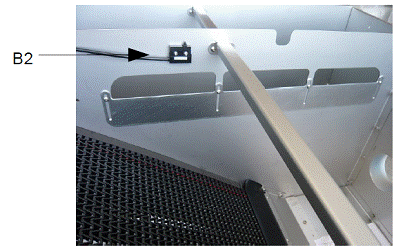

Предохранительный выключатель	Транспортерные фильтры оснащены предохранительным выключателем. При демонтаже передней горизонтальной панели (с ярлыком «Smartpond») (B3, см. Устройство), в целях безопасности устройство следует отключить. При демонтаже защитной панели (из цветного органического стекла), отключается УФ-лампа над штепсельной розеткой в электрошкафу (выключатель B2).
	Комментарий	Для обеспечения функций безопасности насосы должны быть запитаны непосредственно от электрошкафа.
		Максимальная суммарная нагрузка штекеров электрошкафа составляет 16A.
	4.4	Введение в эксплуатацию После размещения фильтра в нужном месте и подсоединения подачи и спуска воды можно подключать сетевой кабель к сети.

Настройки фильтров, связанные с местными условиями
