Время работы
5 | Настройки фильтров, связанные с местными условиями | |
5.1 | Время работы | |
Время включения передающего механизма регулируется при помощи трех потенциометров, расположенных в электрошкафу, в соответствии с реальными условиями конкретного пруда. | ||
| Внимание | Прежде чем открыть электрошкаф, нужно отсоединить питающий кабель от штепсельной розетки! |
Настройки фильтров, связанные с местными условиями
Время работы

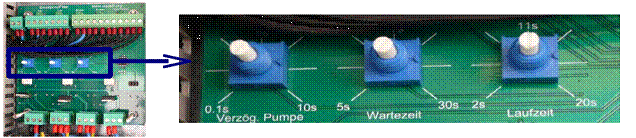

3 потенциометра | На панели электрошкафа «СмартПонд» находятся три регулируемых потенциометра со следующими характеристиками: | ||
Левый | Средний | Правый | |
Остановка насоса | Время ожидания | Время работы | |
| |||
Функции потенциометров: | |||
Левый Остановка насоса | a) Данный потенциометр позволяет запускать насос с учетом времени задержки таким образом, что омывается только участок конвейера, который осуществляет фильтрацию на наклонном конвейере. Для этого потенциометр нужно установить на 7s. Насос в этом случае настроен так, что спуск осуществляется прежде, чем загрязненный участок конвейера приближается к моечным соплам. (См. Анимацию на нашем сайте). В данном режиме максимально сокращается использование воды для промывания конвейера. b) Когда потенциометр установлен на 0.1s время работы насоса спуска воды установлено в соответствии с работой конвейерной ленты. Данный режим уместен при очистке пруда или чрезмерной загрязненности. Потребление воды при этом возрастает. При обычной эксплуатации данный режим не используется. | ||
Средний Время ожидания | Данный потенциометр активирует время ожидания после каждого цикла до следующего ближайшего цикла спуска, чтобы снова поднялся уровень воды в камере фильтра. Если гидродатчик остается включенным (B1, см. главу 5.2 «Настройка уровня»), спуск воды повторяется. Стандартная настройка составляет около 20-30 сек. Данные параметры важны при работе с самотечным вариантом фильтра, при использовании варианта с насосом можно установить на 20 сек. | ||
Правый Время работы | Данный потенциометр позволяет настроить время всего промывочного цикла. Устанавливается таким образом, что лента транспортера останавливается, когда последний загрязненный участок подходит к моечным соплам. Стандартная настройка производителя составляет 17 сек. |
Настройки фильтров, связанные с местными условиями
Настройка уровня воды
5.2 | Настройка уровня воды При использовании варианта с насосом датчик уровня воды B1 фиксируется в верхней части модуля фильтра, при этом может свободно перемещаться вверх. При использовании самотечного варианта датчик уровня воды устанавливается в нижней части биованны. Его можно вертикально перемещать вверх вдоль трубки корпуса. Таким образом устанавливается уровень воды в биованне. Когда уровень воды выше бокового щитка, шум воды значительно снижается. |
Настройка уровня B1 |
Самотечный вариант Вариант с насосом |
6 | Дополнительные аксессуары |
6.1 | Скребок Скребок устанавливается справа или слева и автоматически под тяжестью своего веса надавливает на ленту фильтра. Таким образом, с ленты конвейера счищается грязь и мусор и подает в расположенную ниже специальную ёмкость. Применение данного аксессуара целесообразно при наличии большого количества нитевидных водорослей или листьев в воде. |
Скребок |
Дополнительные аксессуары
Насосы/Предохранительное устройство переполнения
6.2 | Насосы/предохранительное устройство переполнения |
При использовании данной опции устанавливается второй поплавковый предохранитель (B4). | |
Самотечный | Если уровень воды находится ниже уровня второго поплавкового предохранителя (B4), насос выключается. Насос и биоблок не работают в сухом состоянии. |
С насосом | При использовании варианта с насосом используется второй поплавковый предохранитель (B4) вверху в камере фильтра и насос отключается, прежде чем фильтр сможет переполниться! |
Функция | Если уровень воды в фильтре поднимается слишком высоко, нагнетательный насос отключается, до тех пор пока уровень воды не нормализуется. |
B4 (самотечный фильтр) | |
Производительность насоса > 40000 л/ч | При производительности насоса (вариант с насосом) выше 40000 л/ч настоятельно рекомендуется использование опции «Предохранительное устройство переполнения». При отсутствии данного аксессуара гарантия аннулируется. |
6.3 | Встроенный УФ-модуль УФ-модуль «СмартПонд» может устанавливаться непосредственно в модуль фильтре. Для этого обязательно произвести монтаж щитка для защиты ленты от УФ-излучения, так как в противном случае лента фильтра может быть повреждена воздействием УФ-лучей. |
Предохранительная функция | Устройства, оснащенные опцией „УФ-аппарат“, поставляются с защитным чехлом для ванны фильтра, не пропускающим УФ-излучение. При снятии защитного чехла (выключатель B2, см. Рис. гл. 4.3.2, стр. 14), УФ-аппарат автоматически отключается. |
http://www. aquafil. org/joomla/index. php/uvc | |
Подключение | УФ-модуль подключается к электрошкафу. |
Техническое обслуживание и ремонт
Чистка ленты фильтра
7 | Техническое обслуживание и ремонт |
7.1 | Чистка ленты фильтра |
Со временем по мере загрязнения проходимость ленты фильтра может снизиться, так как на ленте фильтра образуется биопленка. По сведениям производителя, ее можно удалить при помощи следующих моющих средств. |
Ниже представлен обзор устойчивости фильтровочной ленты из полиэстера против указанных средств (данные производителя): | ||
Средство | Концентрация | Устойчивость |
HCl | 5 % | Хорошо |
20 % | Ограничено | |
> 35 % | Неустойчиво | |
Лимонная кислота | 10 % | Очень хорошо |
C6H8O7 | 50 % | Нет сведений |
Перекись водорода | 3 % | Очень хорошо |
H2O2 | 30 % | Очень хорошо |
100 % | Нет сведений |
| Комментарий | При очистке ленты запрещается использовать аппараты высокого давления. |
7.2 | Замена ленты фильтра Ленту фильтра стоит заменять только в случаях ее механического повреждения или ее порчи ввиду внешних воздействий. | |

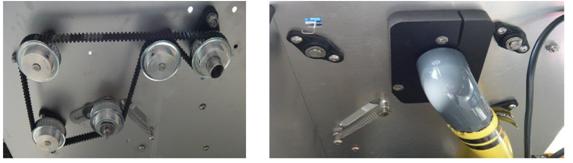

Регулирование натяжения ленты фильтра | ||
Демонтировать защитную панель двигателя с левой стороны. С правой стороны может осуществлять свободный доступ. | ||
Ослабление натяжного ролика | Один из 4 отклоняющих роликов участка промывания ленты выступает в качестве натяжного ролика. В нем есть натяжные пружины, придающие фильтровочной ленте небольшое натяжение (A). |
Техническое обслуживание и ремонт
Замена ленты фильтра
Натянутая пружина (A) | Положение при замене ленты (B) | |
Установить ролик в соответствующий паз | Для осуществления замены ленты установить данный ролик в предусмотренный для этого паз (B) . | |
Привести натяжной ролик в положение «натяжение» | После осуществления замены ленты снова установить ролик в положение «натяжение» (A) | |
Целостная/круговая лента: | ||
Отрегулировать положение голубого экстренного затвора | Передвигать ленту вперед до тех пор, пока голубой экстренный затвор (2) не окажется возле бокового отверстия (1). Если на ленте нет воды, можно вручную передвигать ленту до обнаружения ярлыка (3). | |
(1) Боковое отверстие
| (2) Голубой экстренный затвор (3) ярлык -"- | |
Вывести соединительный провод | Соединительная проволока (4) ленты выводится через отверстие (1). | |
Установить новую ленту | Очистить затвор и установить новую ленту. Новую ленту установить вручную так, чтобы шов располагался на уровне отверстия (1). | |
| Расположить ленту таким образом, чтобы ярлык (3) не зацеплялся за скребок (опция, см. стр. 17) (см. пунктирная стрелочка для определения направления движения (5) на рис.). | |
Соединить новую ленту | 1. Вывести проволоку, 2. снять старую ленту фильтра 3. закольцевать новую ленту | |
Отрегулировать натяжной ролик | Активировать натяжной ролик, см. “Регулирование натяжения ленты фильтра” |
направление (5)
соединительная проволока (4)Техническое обслуживание и ремонт
Замена ленты фильтра
Поврежденная лента | |
Спустить воду | Спустить воду в биокамере до бокового щитка. |
Снять щиток | Снять щиток |
Установить новую ленту | Ввести ленту сверху и протянуть вниз, пока она не будет видна спереди. При этом ленту фильтра можно вручную ввести в свободные пазы.
|
Приподнять герметизацию | Переднюю герметизацию приподнять вверх и подтянуть вверх ленту фильтра.
|
Закрепить новую ленту | Далее см. «Целостная лента» |
| Также см. Схематическое пояснение установки ленты в анимации на нашем сайте www. AquaFil. org. http://www. aquafil. org/joomla/index. php/de/endlosbandfilter//funktionsweise Далее для целостных и поврежденных лент: |
Замена ленты | Регулирование натяжения ленты фильтра (стр. 19) |
Техническое обслуживание и ремонт
Чистка мелкого фильтра и фильтрующего блока нагнетательного насоса
7.3 | Чистка мелкого фильтра и фильтрующего блока нагнетательного насоса |
Фильтрующий блок | Вода для промывания фильтровочной ленты берется в биованне. На всасывающей трубе находится фильтрующий блок, задерживающий крупные загрязнения. |

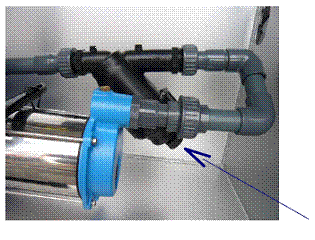

Мелкий фильтр | Далее перед нагнетательным насосом находится мелкий фильтр, задерживающий частицы не мельче 1/10 мм. Благодаря этой двойной защите сопла ополаскивания не будут повреждены. На конце мелкого фильтра находится крышка, которую следует открутить для промывания мелкого фильтра. Можно демонтировать и промыть весь фильтр. |
p(H2O)< 4 бар | Пока давление на манометре выше 4 бар, чистка не требуется.
крышка |
7.4 | Смазка перед остановкой на зиму и после нее Подшипники ведущего вала и отклоняющие ролики перед остановкой на зиму и после нее должны быть смазаны средством WD40 или аналогичным. Для этого также можно использовать пищевые масла, которые не нанесут вред водоёму. |
|
Техническое обслуживание и ремонт
Чистка датчика уровня воды
7.5 | Чистка датчика уровня воды | |
Рекомендуется регулярно контролировать датчик уровня воды и при необходимости удалять загрязнения. Для этого датчик уровня воды вместе с крышкой следует демонтировать с трубы, промыть в воде и установить обратно. | ||
8 | Замена / Гарантия | |
При замене должны использоваться только оригинальные запасные части предприятия «АкваФил ГмбХ». При неквалифицированной установке, в особенности при несоблюдении уровня установки самотечного фильтра относительно уровня воды в пруду, производитель аннулирует гарантии в связи с возможными повреждениями. На повреждения, возникшие в зимнее время или после него, гарантия не распространяется, если установка не была достаточно защищена от влияния низких температур (ниже 0). Гарантия не распространяется на следующие детали: - зубчатый ремень - фильтровочная лента | ||
| Комментарий | Клиент несет ответственность за безопасную установку фильтра с насосом. При производительности насоса выше 40000 л/ч обязательна установка предохранительного устройства переполнения. В противном случае производитель снимает с себя всякую ответственность. Клиент несет ответственность за то, чтобы в случае поломки или остановки фильтра не была выкачана вся вода из пруда. Таким образом, предприятие «АкваФил ГмбХ» указывает на наличие такой опасности и снимает с себя всю ответственность в случае возникновения указанной ситуации. |
|
