Министерство промышленности, науки и технологий
Российской Федерации
Государственное предприятие
"Ульяновский центр микроэлектроники и автоматизации
в машиностроении"
Хозрасчетный отдел НИО-21/ЭОС
ДАТЧИК-РЕЛЕ ДАВЛЕНИЯ
ДРД-02Р
Паспорт, техническое описание и инструкция по эксплуатации
ЭОСТ406233.043 ПС
Ульяновск
2004 г.
Оглавление
Введение. 3
1. Общие положения. 4
2. Комплект поставки.. 4
3. Технические характеристики.. 5
4. Устройство и принцип работы.. 6
4.1. Принцип действия. 6
4.2. Настройка точек срабатывания датчика-реле давления. 6
4.3. Работа прибора. 6
5. Указание мер безопасности.. 7
6. Подготовка к работе и монтаж.. 8
7. Проверка технического состояния и обслуживание. 9
8. Транспортировка и правила хранения. 12
9. Свидетельство о приемке. 13
10. Гарантийные обязательства. 14
Приложение 1. Габаритно-присоединительный чертеж.. 15
Приложение 2. Схема подключения датчика реле давления ДРД-02Р.. 16
Приложение 3. Кабель соединительный.. 17
Приложение 4. Кабель технологический.. 18
Введение
Настоящий паспорт содержит описание устройства и принципа действия датчика-реле давления ДРД-02Р (ЭОСТ 406233.043, далее по тексту датчик), а также сведения, необходимые для его правильной эксплуатации и проверки.
Монтаж и эксплуатацию датчика необходимо начинать после тщательного ознакомления с настоящим паспортом.
При изучении устройства и принципа работы датчика используйте комплект конструкторской документации (схемы электрические принципиальные, схемы электрические подключений и т. п.), а также дополнительную информацию и фирменные информационные материалы на комплектующие.
1. Общие положения
Двухканальный датчик-реле давления ДРД-02Р предназначен для выдачи информации в АСУ о достижении давлением заданных уровней. Датчик относится к категории ремонтопригодных изделий.
Датчик предназначен для использования во взрывобезопасных условиях.
По степени защищенности от воздействия пыли и влаги датчик имеет исполнение IP-65 по ГОСТ.
По устойчивости к воздействию температуры и влажности - группа В3 по ГОСТ .
По устойчивости к внешним вибрационным воздействиям датчик соответствует исполнению V1 по ГОСТ .
По устойчивости к воздействию внешних электрических и магнитных полей по ГОСТ .
Конструкция и покрытие датчика обеспечивают устойчивость к маслам, моющим средствам и другим технологическим жидкостям.
Условия эксплуатации датчика:
Температура окружающей среды, °С | +60 |
Атмосферное давление, кПа | 84 … 106,7 |
Влажность при +35 °С, %, не более | 80 |
2. Комплект поставки
Обозначение документа | Наименование | Кол-во | Примечание |
ЭОСТ406233.043 | Датчик-реле давления ДРД-02Р | 1 | |
ЭОСТ685621.008 | Кабель для подключения длиной 2м | 1 | По отдельному заказу |
ЭОСТ685621.009 | Кабель технологический для подстройки точки срабатывания по опорному напряжению | 1 | По отдельному заказу |
ЭОСТ406233.043 ПС | Паспорт | 1 | на партию до 50 шт. |
3. Технические характеристики
Наименование параметра | Единицы измерения | Нормы | Примечания |
1. Разброс уровней срабатывания датчика во всем диапазоне внешних условий, не более | % | 2 | 1 |
2. Гистерезис, не более | % | 1 | 2 |
3. Выход | Релейный (сухой контакт ) | 3 | |
4. Время переключения, не более | мс | 5 | |
5. Напряжение питания | В | 24 ± 2 | |
6. Ток потребления, не более | мА | 30 | 4 |
7. Средняя наработка на отказ с учетом технического обслуживания, не менее | час | 20000 | |
8. Режим работы | Непрерывный, длительный | ||
9. Рабочее положение | Любое | ||
10. Присоединительная резьба | М20х1.5 | ||
11. Габариты | мм, мах | Æ45 x 160 | 5 |
12. Масса, не более | г | 400 |
Примечание 1. от рабочего диапазона датчика давления МИДА-ДИ-13-03
Примечание 2. соответствует 0,05В при настройке по опорному напряжению
Примечание 3. Реле типа РЭС-49
Допустимая нагрузка на контакты реле составляет:
- не более 0,5 А постоянного тока при напряжении до 36В;
- не более 0,15А переменного тока при напряжении до 120В.
Примечание 4. При напряжении питания =24 В.
Примечание 5. Шестигранник под ключ 27.
4. Устройство и принцип работы
4.1. Принцип действия.
Датчик-реле давления ДРД-02Р представляет собой датчик избыточного давления МИДА-ДИ-13-03 (см. ТНКИ406233.033 или ТУ ) и выходом 0-5 В, класса 0.5[1] в выходной цепи которого включено двухканальное пороговое устройство с релейным выходом. Точки срабатывания пороговых устройств могут настраиваться на давление в диапазоне 0,02Рмах – 0.98Рмах с помощью переменных сопротивлений, регулировочные винты которых доступны через отверстия в крышке прибора. При поставке с завода-изготовителя точки срабатывания пороговых устройств датчика могут устанавливаться в заданные Заказчиком точки (в пределах диапазона регулировки).
4.2. Настройка точек срабатывания датчика-реле давления.
Подстройку точек срабатывания ДРД можно с хорошей точностью производить по величине опорного напряжения, выведенного на контакты 9 и 10 выходного разъема для первого канала и контакты 8 и 10 для второго, так как характеристика датчика давления линейна. При необходимости более точной настройки используйте образцовые манометры. Для подстройки точки срабатывания по величине опорного напряжения используйте входящий в комплект поставки технологический кабель (см. приложение 4) и схему подключения, изображенную на рис.1
Опорное напряжение задает точку срабатывания датчика соотношением:
(1),
где: P – необходимое давление срабатывания датчика
Pmax – максимально допустимое давления датчика давления МИДА
4.3. Работа прибора.
Характеристика датчика-реле давления Z-образная. Переход датчика из состояния логического " 0 " (контакты разомкнуты) в состояние " 1 " (контакты замкнуты) происходит при увеличении давления выше установленного уровня срабатывания прибора.
5. Указание мер безопасности
5.1 По степени защиты человека от поражения электрическим током датчик относится к классу 01 по ГОСТ 12.2.007.0-75.
5.2 Замену, присоединение и отсоединение датчика от объекта следует производить при отключенном питании.
5.3 При эксплуатации датчика соблюдайте "Правила технической эксплуатации электроустановок", "Правила техники безопасности при эксплуатации электроустановок" для установок с напряжением до 1000В, утвержденные Госэнергонадзором, а также внутриведомственные нормы и правила.
5.4 Не допускается эксплуатация датчиков при давлениях больше, чем указано в паспорте на датчик давления МИДА-ДИ-13П-03.
6. Подготовка к работе и монтаж
6.1. В зимнее время распаковку приборов, хранившихся при минусовой температуре, производите в нормальных условиях не ранее чем через 3 часа после внесения в помещение.
6.2. После длительного хранения осмотрите прибор. Корпус датчика не должен иметь заметных повреждений.
6.3. В случае необходимости проверьте техническое состояние датчика
(см. раздел 7).
6.4. Установите датчик в резьбовое отверстие. Установку производите в соответствии с требованиями габаритно-установочного чертежа (см. приложение 1). Подтяните прокладку для обеспечения герметичности. При монтаже прибора запрещается использование ударного инструмента.
6.7. Подсоедините датчик-реле давления к схеме питания и регистрации (см. приложение 2) Подсоединение осуществляется кабелем любого типа с сечением жил не менее 0.2 мм2. Рекомендуется для подключения датчика использовать кабель
ЭОСТ 685621.008, поставляемый по отдельному заказу.
Внимание!
Подключение разъема производить только при отключенном питании!
При подключении прибора соблюдайте полярность питающего напряжения.
6.8 Датчик готов к работе немедленно после подачи напряжения питания.
Внимание! При эксплуатации датчиков-реле давления соблюдайте требования к монтажу и эксплуатации датчиков МИДА-ДИ-13-03 приведенные в прилагаемой инструкции по монтажу и эксплуатации датчиков МИДА-ДИ-13-03 ТНКИ406233.033РЭ.
7. Проверка технического состояния и обслуживание
7.1. Убедитесь, что прибор не имеет заметных повреждений.
7.2. Установите датчик на нагрузочное устройство (например, грузо-поршневой манометр или магистраль с регулируемым давлением газа и контрольным измерителем давления класса не ниже 0.25).
7.3. С помощью технологического кабеля ЭОСТ 685621.009 входящего в комплект поставки подключите датчик к схеме проверки согласно рис.1
Допускается применение вольтметров постоянного тока класса не ниже 0,1
7.4. Включите источник питания на напряжение 24 В.
7.5. Проверку работоспособности первого канала рекомендуется производить в следующей последовательности:
7.5.1. Установите с помощью винта подстройки точки срабатывания первого канала (см. приложение 1, рис.1) величину опорного напряжения на любое значение в пределах диапазона работы датчика (0.1 – 4.9В)
7.5.2. Плавно увеличивайте давление от 0 до Pmax. Заметьте давление, при котором происходит срабатывание датчика - контакты 3 и 4 выходного разъема должны разомкнуться. Замыкание/размыкание контактов контролируйте омметром. При этом сопротивление замкнутых контактов не должно превышать 2 Ом, разомкнутых не менее 1МОм.
7.5.3. Понижайте давление от Pmax до 0. Заметьте давление, при котором происходит срабатывания датчика (контакты 3 и 4 должны замкнуться).
7.5.4. Давление, полученное в результате выполнения пункта 7.5.3 должно отличаться от давления, полученного в пункте 7.5.2 на величину гистерезиса.
7.5.5. Рассчитайте давление, соответствующее точке срабатывания датчика по формуле (1). Расчетная величина не должна отличаться от экспериментальной более чем на 2%.
При необходимости повторите пункты 7.5.1. –7.5.5. для других точек.
7.6. Проверку работоспособности второго канала проводится в аналогичной последовательности:
7.6.1. Установите с помощью винта подстройки точки срабатывания второго канала (см приложение 1, рис.1) величину опорного напряжения на какую либо точку срабатывания.
7.6.2. Плавно увеличивайте давление от 0 до Pmax. Заметьте давление, при котором происходит срабатывание датчика - контакты 6 и 7 выходного разъема должны замкнуться. Замыкание/размыкание контактов контролируйте омметром. При этом сопротивление замкнутых контактов не должно превышать 2 Ом, разомкнутых не менее 1МОм.
7.6.3. Понижайте давление от Pmax до 0. Заметьте давление, при котором происходит срабатывания датчика (контакты 6 и 7 должны разомкнуться).
7.6.4. Давление, полученное в результате выполнения пункта 7.6.3 должно отличаться от давления, полученного в пункте 7.6.2 на величину гистерезиса.
7.6.5. Рассчитайте давление, соответствующее точке срабатывания датчика по формуле (1). Расчетная величина не должна отличаться от экспериментальной более чем на 2%.
При необходимости повторите пункты 7.6.1 –7.6.5 для других точек.
7.7. В обычных условиях эксплуатации датчик-реле давления не требует обслуживания в течение всего срока службы.
Внимание!
Провода одинакового цвета маркируются дополнительно:
На проводе опорного напряжения первого канала стоит дополнительная метка Ref1, на проводе опорного напряжения второго канала соответственно Ref2.
Провода контактных групп выходных реле объединены в дополнительные группы: три провода (желтый, белый и синий) и два провода (белый и синий) для первого и второго каналов соответственно и дополнительно промаркированы. Пучок проводов реле первого канала К1, пучок реле второго К2.
Регулировочные винты ориентированы относительно выходного разъема следующим образом: если расположить датчик так, чтобы ключ на разъемы был ориентирован вверх, то регулировочный винт слева будет регулировочным винтом опорного напряжения первого канала. Дополнительно около регулировочных винтов выбиты цифры – 1 – для первого канала и 2 для второго.
 | |
|
8. Транспортировка и правила хранения
Датчик в транспортной упаковке может транспортироваться всеми видами транспорта, на любые расстояния при соблюдении следующих правил:
· транспортирование по железной дороге и автотранспортом должно производиться в закрепленном и защищенном от попадания влаги состоянии;
· транспортирование воздушным транспортом должно производиться в герметизированных и отапливаемых отсеках самолетов;
· при температуре окружающего воздуха в пределах от –50ºC до +50ºС;
· при относительной влажности окружающего воздуха не более 98% при 25ºС;
· ускорение механических воздействий при транспортировании не более 3g при частоте ударов от 80 до 120 в минуту.
Погрузка приборов в транспортные средства должна обеспечивать их устойчивое положение в пути следования, отсутствие смещения и ударов друг от друга и стенки транспортных средств.
Указания предупредительной маркировки, указанной на транспортной таре, должно выполняться на всем пути от грузоотправителя до получателя.
Длительное хранение датчика должно проводиться в сухом, закрытом, отапливаемом помещении при температуре окружающего воздуха от 5ºC до 40ºС и относительной влажности не более 80%. В помещении для хранения не должно быть паров кислот и щелочей, а также газов вызывающих коррозию.
Консервация датчика должна производиться в соответствии с требованиями ГОСТ 9.014 по варианту защиты ВЗ10 путем помещения блока в пленочный чехол с осушителем-силикагелем.
Срок пребывания датчиков в условиях транспортирования - не более 3 (трех) месяцев.
Предельный срок защиты без переконсервации – 1 (один) год.
9. Свидетельство о приемке
Датчиков-реле давления ДРД-02Р ЭОСТ406233.043
Заводской номер | Примечания |
соответствуют технической документации и признаны годными для эксплуатации.
Дата выпуска "____" _______________ 20____ года.
Представитель предприятия-изготовителя
________________ ________________
(фамилия и. о.) (подпись)
МП
10. Гарантийные обязательства
Срок гарантии составляет 1 год.
При выходе из строя датчика в течение гарантийного срока не по вине потребителя изготовитель производит безвозмездный ремонт или замену.
Все замечания и предложения по изделию направлять по адресу:
4, 403, НИО-21/ЭОС
тел./факс: +7 (84
e-mail: *****@***ru
www: http://eos. *****
Предприятие оставляет за собой право на внесение незначительных изменений, не ухудшающих эксплуатационные и технические характеристики датчика.
Приложение 1. Габаритно-присоединительный чертеж
 |
Приложение 2. Схема подключения датчика реле давления ДРД-02Р
 | |
|

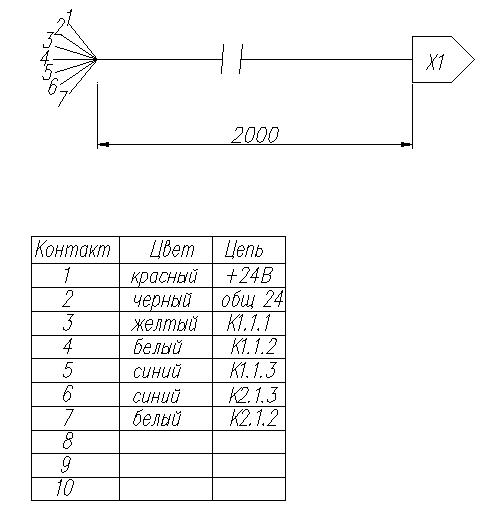

Приложение 3. Кабель соединительный

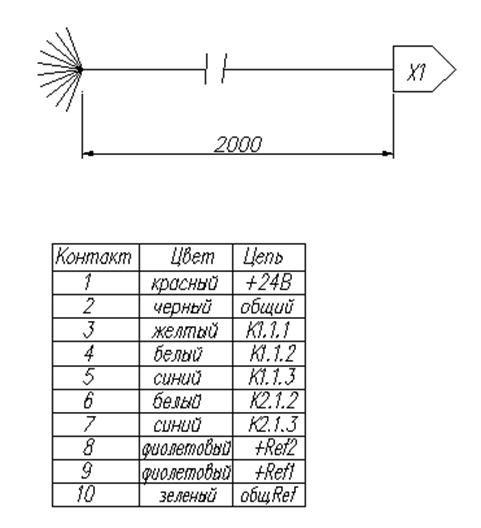

Приложение 4. Кабель технологический
[1] Для увеличения точности установки точки срабатывания датчика-реле заказывайте датчики-реле давления ДРД-02Р с датчиками МИДА-ДИ класса 0.25 и выше.
