По принципу действия расцепители делятся на следующие типы:
- электромагнитные;
- тепловые;
- электронные.
По назначению расцепители делятся на максимальные, независимые, минимальные.
Максимальный расцепитель служит для отключения токов КЗ.
Независимый расцепитель служит для мгновенного отключения автомата при нажатии на дистанционную кнопку отключения или воздействия со стороны других средств защиты.
Минимальный расцепитель служит для отключения АВ при снижении напряжения ниже допустимого или воздействия со стороны других средств защиты..
Максимальные расцепители могут быть:
- первичными или вторичными (в зависимости от того включены они в силовую цепь непосредственно или получают сигнал от промежуточных трансформаторов);
- прямого или косвенного действия (в зависимости от того, воздействуют они на механизм свободного расцепления прямо или через независимый расцепитель).
В отечественных автоматических выключателях использованы в основном первичные расцепители прямого действия, которые представляют собой катушку максимального токового реле. Схема такого расцепителя представлена на рисунке 5.3 а. Для создания выдержек времени в них применялись различного рода замедлители – механические, гидравлические, воздушные. И только в автоматических выключателях отечественного производства типа А3700 применен встроенный электронный вторичный максимальный расцепитель косвенного действия (его называют полупроводниковым расцепителем).

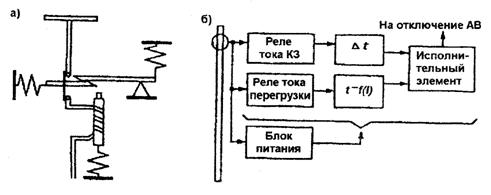

Рисунок 3 – Схемы расцепителей максимального тока.
а – первичный расцепитель прямого действия; б – вторичный (бесконтактный) расцепитель косвенного действия.
Независимый и минимальный расцепители представляют собой катушку реле напряжения.
Основные характеристики автоматических выключателей
1) Защитная время-токовая характеристика – зависимость времени срабатывания от величины тока (кратности).
Рисунок 4 – Время-токовая характеристика автоматического выключателя с комбинированным расцепителем
2) Предельная коммутационная способность (ПКС) – это наибольшее значение тока, который электрический аппарат способен отключить без повреждений и включить без сваривания.
3) Электродинамическая устойчивость – наибольшее значение тока, который электрический аппарат способен выдержать в течение короткого промежутка времени без механических повреждений.
4) Термическая устойчивость – наибольшее значение тока, который электрический аппарат способен пропустить в течение короткого промежутка времени без порчи изоляции и токоведущих частей.
5) Механическая и электрическая износостойкость – количество коммутационных циклов «включение-отключение», которые аппарат способен выдержать без повреждений.
Вопрос 6
Автоматичні вимикачі. Основні параметри. Сучасні автоматичні вимикачі серії "Маstеrрасt", "Соmрасt", їх основні параметри та застосування.
Основные параметры автоматических выключателей
Автоматический выключатель – это электрический коммутационно-защитный аппарат, предназначенный для автоматического размыкания электрической цепи при аварийных ситуациях, а также для нечастых оперативных включений и отключений электрических цепей при нормальных условиях работы.
К основным параметрам автоматических выключателей относятся:
– номинальное напряжение автоматического выключателя;
– номинальный ток автоматического выключателя;
– номинальный ток максимального расцепителя;
– уставка по току срабатывания максимального расцепителя;
– уставка по времени срабатывания максимального расцепителя (только для селективных автоматов)
Номинальным током АВ считается ток, на который рассчитаны его главные контакты в продолжительном режиме работы. Для отключения токов КЗ в АВ устанавливают максимальные расцепители (реле максимального тока). Номинальные токи максимальных расцепителей могут отличаться от номинальных токов АВ. Уставкой по току срабатывания максимального расцепителя считается ток, при котором максимальный расцепитель отключит автомат. Уставка по току срабатывания АВ обычно приводится в относительных единицах. Уставка по времени срабатывания максимального расцепителя это время между моментом обнаружения короткого замыкания и моментом отключения автоматического выключателя.
Современные генераторные автоматы «Masterpact»
Современные генераторные автоматы типа «Masterpact» представляют собой малогабаритные полнофункциональные выключатели на токи от 630 до 6300 А. В них на смену обычным расцепителям пришли микропроцессорные блоки контроля и управления, соединяющие в себе измерительные и защитные функции. Внешний вид выключателя представлен на рисунке 6. Блок контроля и управления находится на лицевой стороне выключателя и снабжен ЖК-дисплеем, на котором отображается необходимая информация. Блок контроля и управления представлен на рисунке 7.

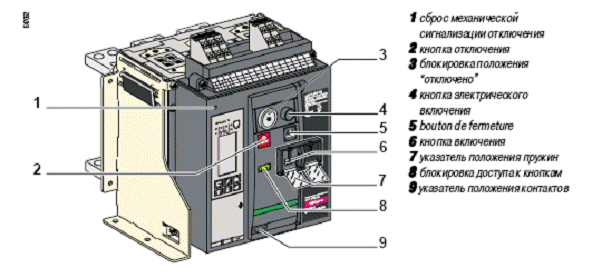

Рисунок 6.1 – Генераторный автомат типа «Masterpact

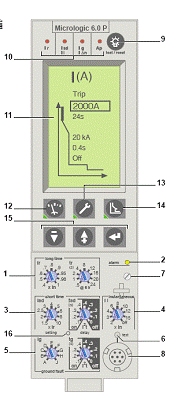

Рисунок 6.2 – Блок контроля и управления Micrologic
1 – уставка тока и времени защиты с большой выдержкой времени;
2 – световой индикатор перегрузки;
3 – уставка тока и времени защиты с малой выдержкой времени;
4 – уставка тока токовой отсечки;
5 – уставка тока и времени дифференциальной защиты или защиты от замыкания на землю;
6 - кнопка тестирования дифференциальной защиты или защиты замыкания на землю;
7 – винт крепления калибратора защиты с большой выдержкой времени;
8 – гнездо для подключения тестирующего устройства;
9 – лампа, сигнализирующая тестирование, сброс и состояние элемента питания;
10 – сигнализация причин отключения;
11 – дисплей;
12 – индикатор измерений
13 – индикатор техобслуживания;
14 – параметрирование защит;
15 – кнопки перемещения по меню;
16 – блокировка регулировок при закрытом кожухе (палец).
Блок контроля и управления Micrologic оснащен жидкокристаллическим дисплеем и простыми навигационными клавишами. Пользователь имеет прямой доступ к необходимым параметрам и уставкам. Навигация между экранами осуществляется интуитивно, регулировка предельно упрощена посредством непосредственного считывания с дисплея. Текстовая информация отображается на выбранном языке.
В соответствии с уставками тока и времени, регулируемыми с клавиатуры или дистанционно при наличии дополнительной функции связи СОМ, блок Micrologic P контролирует токи и напряжения, мощность, частоту и направление вращения фаз. При наличии дополнительной функции связи СОМ каждое превышение уставки сигнализируется дистанционно. Каждое превышение уставки может действовать на выбор на отключение (защита) или на сигнализацию, осуществляемую дополнительным программируемым контактом М2С или М6С (сигнализация) или же на отключение и сигнализацию одновременно.
Схема управления автоматическим выключателем представлена на рисунке 7.

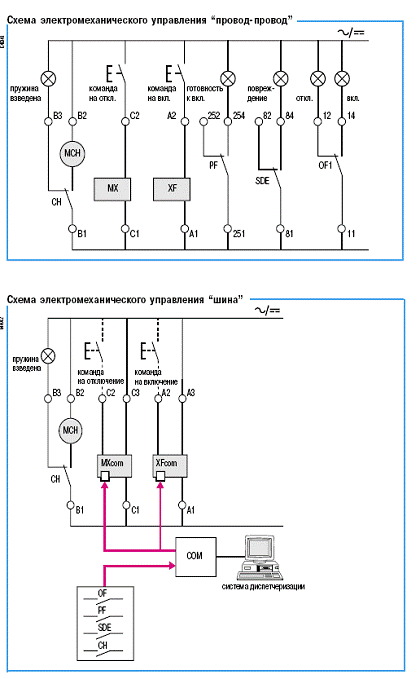

Рисунок 6.3 – Схема управления автоматическим выключателем
Т. о. автоматический выключатель через порт СОМ способен передавать информацию в систему диспетчеризации о выходе параметров за пределы нормы, и о причинах отключений, которые в дальнейшем могут быть переданы в виде СМС сообщения электромеханику и на фирму-изготовитель.
Автоматический выключатель может быть настроен на следующую время-токовую характеристику. Такой автомат имеет две уставки срабатывания в зоне КЗ.
Рисунок 6.4 – Время-токовая характеристика автомата типа «Masterpact»
Если ток в сети превысит ток отсечки Iотс, что возможно при КЗ на сборных шинах ГРЩ, автоматический выключатель без выдержки времени отключит такое замыкание. Это позволяет повысить электродинамическую и термическую устойчивость аппарата.
Автомат без тех обслуживания обеспечивает 10 тыс. операций «Вкл-Откл» и 30 операций по откл. токов КЗ, ПКС аппарата 150 кА. Индикатор тех обслуживания позволяет проверить состояние дугогасительной камеры, главных контактов в зависимости от отключаемого тока и числа операций.
Автоматические выключатели серии Compact
Серия Compact - это автоматические выключатели на токи от 01.01.01 А:
Compact NS на токи от 15 до 630 А;
Compact C на токи от 800 до 1250 А.
Исполнение: 1, 2, 3 или 4 полюса, стационарный или выдвижной, большой выбор блоков упpавления с шиpокими возможностями.
Система Compact может иметь pазличную конфигуpацию благодаpя многочисленным элементам, присоединяемым к выключателю.
Одни и те же pасцепители, вспомогательные устpойства, аксессуаpы для установки и присоединения применяются для различных моделей аппаратов одного типа:
- Compact NS80 и NSA125/160,
- Compact NS100 - NS250,
- Compact NS400 - NS630,
- Compact C801 - C1251.
В целом, автомат универсален и может применяться в цепях защиты отдельных приемников электроэнергии и сетей напряжением до 1000 В. Блок – схема автоматического выключателя приведена ниже. Автоматический выключатель этой серии может быть использован как генераторный или как установочный.
В качестве автоматического отключающего устройства в автоматах применяются расцепители магнитотермические и электронные.

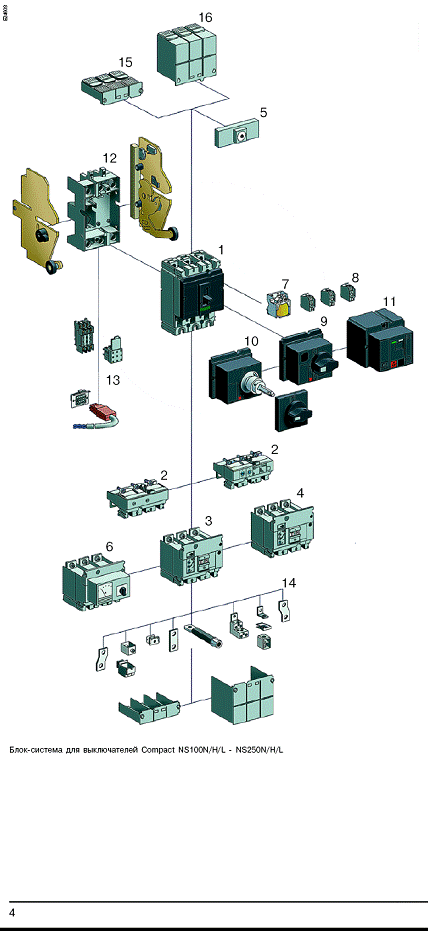

Усиленная блок-система аппаpатов Compact
моделей NS80 и NSA125/160, NS100 – NS250, NS400-NS630, C801-C1251
| Система Compact может иметь pазличную конфигуpацию благодаpя многочисленным элементам, пpисоединяемым к выключателю. Одни и те же pасцепители, вспомогательные устpойства, аксессуаpы для установки и пpисоединения пpименяются для pазличных моделей аппаpатов одного типа: _ Compact NS80 и NSA125/160, _ Compact NS100 - NS250, _ Compact NS400 - NS630, _ Compact C801 - C1251. 1. Блок отключения. 2. Pасцепители. 3. Блок Vigi. 4. Блок контpоля изоляции. 5. Индикатоp наличия напpяжения. 6. Блок ампеpметpа. 7. Pасцепитель MN или MX. 8. Вспомогательный многофункциональный контакт. 9. Стандаpтная повоpотная pукоятка. 10.Выносная повоpотная pукоятка 11.Мотоp-pедуктоp. 12.Выдвижной цоколь. 13.Аксессуаpы для пpисоединения вспомогательных цепей выдвижного цоколя. 14.Аксессуаpы для пpисоединения. 15.Коpоткие клеммные заглушки. 16.Длинные клеммные заглушки. |
Вопрос 7
Устрій і принцип дії автоматичних вимикачів серії АМ.
Автоматический выключатель – это электрический коммутационно-защитный аппарат, предназначенный для автоматического размыкания электрической цепи при аварийных ситуациях, а также для нечастых оперативных включений и отключений электрических цепей при нормальных условиях работы.
Автоматические выключатели в зависимости от времени срабатывания делятся на селективные и неселективные.
Неселективными (установочными) называются АВ, срабатывающие при токах КЗ без выдержки времени. АВ, срабатывающие с выдержкой времени при токах КЗ называют селективными.
Независимо от типа АВ состоят из следующих основных элементов:
- контактной системы;
- дугогасящего устройства;
- механизма свободного расцепления;
- автоматического отключающего устройства.
На судах отечественной постройки в качестве генераторных используются автоматические выключатели серии АМ и ВА. Они предназначены для коммутации и защиты генераторов СЭС.
Конструкция и принцип действия.
Автоматические выключатели серии AM выпускают двух - и трехполюсными на токи А. Номинальным током АВ считается ток, на который рассчитаны его главные контакты в продолжительном режиме работы. Для отключения токов КЗ в АВ устанавливают максимальные расцепители (реле максимального тока). Номинальные токи максимальных расцепителей могут отличаться от номинальных токов АВ.
Автоматический выключатель состоит из отдельных устройств: контактной системы, привода, механизма свободного расцепления, расцепителей, коммутатора.
Контактная система АВ
Контактная система каждого полюса состоит из комплекта главных и дугогасительных контактов. Главные контакты состоят из неподвижных контактов и подвижного контакта-ролика. При включении АВ первыми замыкаются дугогаситель-ные контакты, а затем - главные. При отключении АВ размыкание контактов происходит в обратной последовательности. Этим исключается появление электрической дуги на главных контактах.
Конструкцией контактов предусмотрено использование электродинамических сил для увеличения силы нажатия дугогасительных контактов при включении АВ. При замыкании контактов 17, 12 возникает дуга, создающая силы электродинамического отталкивания. Для гашения этих сил дугогасительные контакты снабжены компенсационным устройством. Контакт 12 может поворачиваться относительно оси 13 на небольшой угол, и его положение в разомкнутом состоянии фиксируется пружиной 11. Стойка 9 имеет прорезь 10, заполненную изоляционной прокладкой, и ток дугогасительных контактов направляется по наружной кромке. стойки 9 через ось 13, контакт 12 и далее через контакты 17 и 20 (путь тока на рисунке 1 показан стрелками).

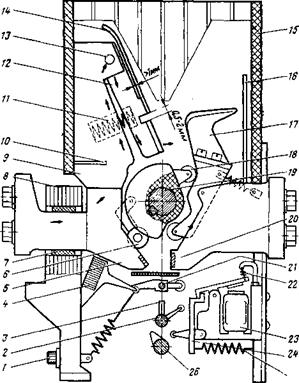

Рисунок 7.1 – Автоматический выключатель серии AM
Между стойкой 9 и контактом 12 возникают силы электродинамического отталкивания. Сила давления тем больше, чем больше протекающий ток через контакты. Так обеспечивается надежное соприкосновение дугогасительных контактов даже во время появления дуги. Возникающая дуга удлиняется, движется по дугогасительным рогам 14, 16 и попадает в асбоцементную дугогасительную камеру 15 с прорезями. Здесь дуга охлаждается и гаснет.
Привод АВ
Привод может быть выполнен ручным с помощью рукоятки или электромеханическим с помощью электродвигателя, работающего через редуктор. Привод автомата обеспечивает взвод пружин. Операции по включению и отключению автомата могут быть выполнены только после предварительного взвода пружин.
Механизм свободного расцепления
Механизм свободного расцепления - это система рычагов, валиков и пружин, через которые момент, приложенный к рукоятке, или момент ЭД передается на вал 9. При включении АВ взводятся пружины механизма свободного расцепления. Если какие-либо из защит будут в это время воздействовать на отключающий валик 21, то механизм свободного расцепления не даст возможности АВ включиться. Отключение АВ происходит под действием отпущенных пружин.
Остальные устройства АВ называются пристройками. Их число и виды определяются вариантом исполнения АВ. К пристройкам относятся максимальные расцепители (защита от токов КЗ или перегрузок), замедлители (реле времени), независимый и минимальный расцепители, коммутатор.
Максимальный расцепитель служит для отключения токов КЗ. Расцепитель представляет токовую катушку, которая через замедлитель воздействует на механизм свободного расцепления. Замедлитель представляет собой анкерный механизм
При возникновении тока КЗ магнитный поток в магнитопроводе становится достаточным для преодоления усилий противодействующих пружин и притяжения подвижного якоря 4 магнитопровода. Якорь 4 через кронштейн и ролик воздействует на рычаг. Возникает момент вращения селективного вала 21. Начинает действовать замедлитель (расположен с другой стороны АВ и на рис. 5.4 не показан). Замедлитель бывает часовым или анкерным. Только после истечения его выдержки времени валик 21 повернется так, что его кронштейн с роликом нажмет на пластину 3. Поворачивается отключающий валик 2, который через механизм свободного расцепления отключит АВ.
В схемах судовых генераторов обычно устанавливают 2 максимальные защиты: от токов КЗ и от перегрузок. АВ всегда имеют защиту от КЗ, а защита от перегрузок может выполняться другими устройствами, работающими не на отключение генератора, а на отключение малоответственных потребителей. Только по специальному заказу могут изготовляться АВ с довольно установлеными максимальными расцепителями, работающими в зоне перегрузок.
Замедлитель АВ может быть настроен на различные уставки срабатывания: 0,18, 0,38, 0,63 с.
Наличие трех уставок по времени позволяет называть АВ селективным (избирательным). Уставка по времени данного АВ согласуется с уставками других АВ электроэнергетической системы с таким _ расчетом, чтобы при возникновении КЗ в определенной точке первым отключился ближайший АВ, сохраняя работоспособность остальной части системы.
При изготовлении АВ с защитой в зоне перегрузок применяют термобиметаллические расцепители.
Независимый расцепитель АВ служит для мгновенного отключения генератора. При нажатии на кнопку отключения подается питание на катушку 23 разделителя. Подвижный якорь расцепителя преодолевает усилие пружины 22 и освобождает рычаг 24, который под действием пружины 25 ударяет по рычагу с роликом отключающего вала 2-. в результате АВ отключается. При включении АВ вместе с валом поворачивается включающий вал 26 и насаженный на него кулачок через отводку с роликом возвращает рычаг 24 в исходное состояние. Собачка якоря расцепителя вновь удерживает рычаг 24.
Минимальный расцепитель служит для отключения АВ при снижении напряжения ниже допустимого. Кроме того, если генератор возбудился до напряжения ниже 0,8Uном, то минимальный расцепитель при попытке включить АВ вновь его отключит. Катушка 23 минимального расцепителя находится под напряжением генератора и якорь расцепителя притянут. При U < 0,8 Uном расцепитель отпускает якорь, освобождается рычаг, воздействующий на отключающий валик 2, и АВ отключается.
Коммутатор представляет собой набор вспомогательных контактов, переключаемых рычагами вместе с валами 19 и 26. Контакты коммутатора переключают цепи сигнализации и управления СЭС.
Схема управления автоматическим выключателем серии АМ
Автоматы серии АМ имеют ручной привод и дистанционный привод с ускоренным включением.
Дистанционный привод предназначен для нечастых оперативных включений автомата. Кроме того, предусматривается ручное включение при помощи съемной рукоятки.
Дистанционный привод с ускоренным включением автоматов позволяет использовать эти автоматы в электростанциях с точной автоматической синхронизацией генераторов при включении на параллельную работу. Собственное время включения автомата при взведенном положении привода составляет 0,03÷0,05 с.
Схема дистанционного привода с ускоренным включением представлена на рисунке 2. Привод состоит из следующих основных узлов:
– коллекторного электродвигателя М переменного тока;
– электромагнитной муфты YC, соединяющей электродвигатель с редуктором, через который взводятся пружины механизма свободного расцепления;
– электромагнита YА включения;
– независимого расцепителя KV1;
– путевых (конечных) выключателей SQ1, SQ2, работающих одновременно с главными контактами автомата;
– контактов SF1÷SF4, управляемых механизмом взвода пружин.

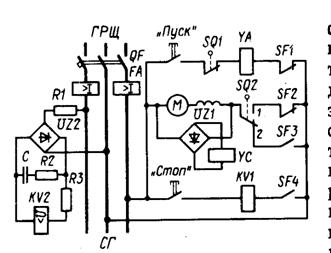

Рисунок 7.2 – Схема управления автоматическим выключателем серии АМ
На схеме также изображены: QF – контактная система автомата; FA - максимальные расцепители; KV2 – минимальный расцепитель.
Каждое включение или отключение АВ происходит за счет энергии ранее взведенных пружин. После срабатывания АВ собирается цепь пуска двигателя М, взводятся пружины для следующего включения (отключения) АВ и двигатель отключается. На рисунке 5.2 состояние схемы соответствует положению АВ со взведенными пружинами. При нажатии на кнопку "Пуск" электромагнит YA освобождает взведенные пружины, АВ включается и контакт SQ1 размыкается, а контакт SQ2 переключается в положение 1, обеспечивая пуск двигателя М. В конце взвода пружин контакты SF1, SF2 размыкаются, a SF3, SF4 замыкаются: электродвигатель М отключается. При нажатии на кнопку "Стоп" поступает питание на минимальный раcцепитель KV1, АВ выключается, контакт SQ1 замыкается, a SQ2 переключается в положение 2 и через замкнутый контакт SF3 включается двигатель М взвода пружины. В конце взвода контакты SF1-SF4 возвращаются в состояние, показанное на схеме, и двигатель отключается.
Собственное время отключения АВ не превышает 0,08 с, взвод пружин - примерно 10 с. При снижении напряжения на 20-30 % номинального с выдержкой времени 2 с (создается цепью C-R2-R3) расцепитель KV2 прямым воздействием на отключающий вал отключит АВ.
Допускается 10 включений АВ подряд, затем требуется 30-минутный перерыв. Ручной резервный взвод механизма АВ осуществляется вращением съемной рукоятки. После взвода поворотом рукоятки включения АВ можно включить (выключить).
При техническом обслуживании АВ следует обращать внимание на состояние контактных поверхностей. Наплавления металла на контактах удаляют бархатным напильником. Со всех деталей удаляют пыль и нагар. Проверяют чистоту дугогасительных камер, правильность их установки, плавность работы механизма свободного расцепления. При обслуживании АВ с частичной разборкой проверяют усилия нажатия контактов, их провалы, испытывают в работе все защиты.
Вопрос 8
Устрій і принцип дії автоматичних вимикачів приймачів електроенергії.
Согласно требованиям Регистра в распределительных сетях цепи, отходящие от РЩ, должны защищаться от токов КЗ и перегрузки. Не требуют защиты от перегрузок фидеры, питающие электроприводы (так как защита установлена в устройствах управления), а также фидеры питания распределительных щитов, если питаемые от них потребители имеют индивидуальные средства защиты от перегрузки, а сам фидер рассчитан на максимальный ток.
Автоматы распределительных сетей служат для защиты распределительных сетей от перегрузок и КЗ, а также нечастых оперативных коммутаций фидеров, отходящих от ГРЩ и РЩ. Эти автоматические выключатели полностью защищены пластмассовым корпусом и их можно устанавливать в РЩ и отдельно, поэтому их иногда называют «установочными».
Установочные автоматические выключатели отечественного производства: серии А3100, А3300, А3500, А3700, АК50 и др.
Чаще других применялись автоматы серии А3300, А3700, АК50.
Автоматические выключатели серии А3300
Обладают повышенной вибростойкостью. Изготавливаются 2-х и 3-х полюсными, всегда в трехполюсном корпусе. Выпускаются на номинальные токи:
I, II величины – 100 А;
III величины – 200 А;
IV величины – 600 А.
Автоматические выключатели могут иметь:
1) защиту только от КЗ, выполненную электромагнитным максимальным расцепителем;
2) комбинированную защиту (от токов КЗ и тепловую защиту), выполненные электромагнитным максимальным расцепителем и тепловым;
3) вообще не иметь защиты.
Все автоматы данной серии имеют ручное управление. Автоматы 2, 3, 4 величин могут иметь независимый отключающий расцепитель. Любой расцепитель воздействует на механизм свободного расцепления.
Автоматические выключатели серии А3700
Автоматы этой серии пришли на смену автоматам серии А3100, А3300, А3500.
Автоматы серии А3700 выпускаются следующих исполнений:
1) токоограничивающие с электромагнитным расцепителем;
2) токоограничивающие с полупроводниковым и электромагнитным расцепителями;
3) токоограничивающие с электромагнитным и тепловым расцепителями:
4) селективные с полупроводниковым расцепителем;
5) неавтоматические.
Токоограничивающие автоматы обладают большим быстродействием, при КЗ отключение происходит на первой полуволне тока, т. е. они отключают автомат раньше, чем ток КЗ достигнет своего ударного значения. Токоограничивающий эффект достигается за счет использования электродинамического отброса неподвижных контактов под воздействием тока КЗ.
Большим достоинством автоматов серии А3700 является наличие исполнений с полупроводниковыми расцепителями, которые в процессе эксплуатации можно регулировать (изменять время-токовую характеристику, изменять номинальный ток расцепителя, уставки по току и времени срабатывания в зоне КЗ и перегрузки).
Полупроводниковый расцепитель обеспечивает защиту в зоне КЗ и перегрузки и немедленно готов к действию после срабатывания.
Выключатели А3700 могут комплектоваться дополнительными устройствами:
- независимым расцепителем;
- дополнительными контактами;
- навесным электромагнитным приводом.
Автоматические выключатели серии АК50
Изготавливаются в пластмассовом корпусе на токи до 50 А и напряжение 400 и 230 В, двух - и трехполюсными.
Изготавливаются:
- с максимальным расцепителем и гидравлическим замедлителем АК50-2МГ, АК50-3МГ и обеспечивают защиту от перегрузки и КЗ;
- с максимальным расцепителем АК50-2М, АК50-3М и обеспечивают защиту от КЗ;
- без максимального расцепителя АК50-2, АК50-3.
Контактное устройство всех автоматов АК50 рассчитано на ток 50 А, но в автоматы могут устанавливаться расцепители на различные токи от 0,6 до 50 А.
Автоматы типов А3300 и АК50 удобны в эксплуатации, их контакты не требуют зачистки. После отключения автомата максимальным расцепителем рукоятку необходимо перевести в крайнее нижнее положение, а затем переводом рукоятки вверх включить автомат. Если автомат отключит приемник, то разрешается его включить один раз повторно.
Вопрос 9
Устрій і принцип дії запобіжників
Плавкие предохранители предназначены для защиты участков судовой сети и отдельных приемников от повышенных токов. Основным элементом предохранителей является плавкая вставка, которая вставляется в патрон.
Основными параметрами плавких предохранителей являются:
- номинальный ток плавкой вставки, при котором она длительно не перегорает;
- ток отключения, который вызывает разрушение плавкой вставки, он равен (1,25 – 1,45)Iном для цинковых вставок; (1,1 – 1,6)Iном для серебряных вставок, (1,6 – 2,0)Iном – для цинковых вставок; (1,6 – 2,0)Iном для медных вставок;
- номинальный ток патрона, (корпуса) предохранителя;
- ударный ток. При возникновении ударного тока корпус предохранителя будет разрушен.
Плавкие вставки в зависимости от времени срабатывания могут изготавливаться инерционными, нормальными и быстродействующими. Все плавкие предохранители разделяются на трубчатые и пробочные.
Трубчатые предохранители типа ПР2
Выпускаются на напряжение 220 и 500 В, имеют патроны, рассчитанные на токи 15, 60, 100, 350, 600, 1000 А. В комплект ПП входят цинковые плавкие вставки на токи от 6 до 1000 А. Например, с патроном на 60А можно применять плавкие вставки на 15, 25, 35 и 60 А.

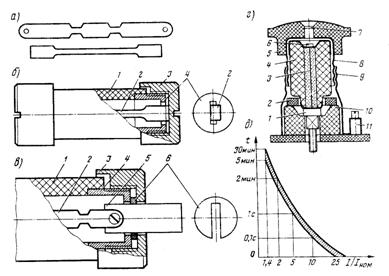

Рисунок 9.2 – Предохранители: а – плавкие вставки; б, в – трубчатые соответственно с резьбовой насечкой и контактными ножами; г – пробочные; д – времятоковая характеристика
Предохранители ПР2 до 60 А состоят из фибрового патрона 1 (см. рисунок 9.2, б) и впрессованной в него латунной втулки 4. В прорезь втулки вставляют и загибают цинковую плавкую вставку 2. На втулку с резьбой навинчивают латунный колпачок 3, который прижимает плавкую вставку. Предохранители на токи более 60 А изготавливаются с медными контактными ножами 5 (см. рисунок 9.2, в).
Предохранительные патроны на токи до 60 А вставляют и извлекают при помощи специальных фибровых клещей, на большие токи – с помощью пластмассовых рукояток, закрепленных на фибровом патроне.
Предохранители типа ПДС (сигнальные)
Более удобны в эксплуатации, чем предохранители ПР2. Выпускаются шести типоразмеров на токи 6 – 350 А и напряжения 250 и 380 В.
Предохранитель состоит из фарфоровой трубки 4, основания 10 и головки 5, направляющей шайбы 2, контактного латунного болта 1, серебряной плавкой вставки 3, сигнального бойка 6, стеклянного смотрового окна 7 и зажима 11.Трубка заполнена кварцевым песком. Сигнальный боек припаян к концу плавкой вставки, и под ним имеется пружина. При перегорании плавкой вставки сигнальный боек отбрасывается пружиной.
Предохранители типа ПД без сигнального устройства выпускают на токи до 600 А с плавкими вставками 430, 500, 600 А.
Зависимость времени перегорания плавкой вставки от тока отключения называется его времятоковой характеристикой.
Особенности эксплуатации
Работающие в распределительных устройствах предохранители должны иметь надежные контакты плавких вставок с патронами. Следует пользоваться только штатными плавкими вставками, разрешается временно применять плавкие вставки из медной проволоки, диаметр которой определяется по справочным таблицам в зависимости от тока отключения. Под предохранители запрещается подкладывать какие-либо металлические прокладки и проволоку. При перегорании плавкой вставки ее заменяют, при повторном перегорании необходимо установить причину неисправности.
Вопрос 10
Порядок вибору комутаційно-захисної апаратури
Выбираемая для установки на судне аппаратура, прежде всего должна соответствовать требованиям Правил Регистра.
В зависимости от места установки аппаратуры на судне выбирают его степень защищенности, определяют способ крепления и подвод питания.
Любой аппарат выбирают с учетом рода тока, значений частоты, напряжения, и тока нагрузки, количества фаз (полюсов). При этом должны соблюдаться два условия:
Uном ≥ Uраб;
Iном ≥ Iраб.
где Uном, Iном – номинальные напряжение и ток аппарата;
Uраб, Iраб – рабочие напряжение и ток аппарата в данной схеме.
При выборе коммутационной аппаратуры (контакторы, переключающие реле, выключатели и переключатели) достаточно выполнить эти два условия.
Выбор защитных и коммутационно-защитных устройств имеет свои особенности.
Выбор предохранителей.
Выбирается плавкая вставка, а затем патрон.
Для защиты сетей освещения, отопления, сигнализации, в которых не возникают пусковые токи, плавкую вставку выбирают по условию
Iп. в. ≥ Iраб.
При выборе плавкой вставки предохранителя, защищающего электродвигатель (ЭД), следует учитывать условия пуска. Плавкая вставка не должна перегорать в пусковом режиме
Iп. в. ≥ k∙Iном,
где k – коэффициент, учитывающий условия пуска,
k=(1÷1,5) – для ЭД с легкими условиями пуска;
k=(2,5÷3) – для ЭД с тяжелыми условиями пуска;
Iном – номинальный ток электродвигателя.
При выборе плавкой вставки, устанавливаемой для защиты нескольких ЭД, считают, что ЭД, имеющий наибольший пусковой момент, находится в пусковом режиме, а остальные работают с номинальной мощностью
Iп. в. ≥ k∙Iном.1+ kо∙( Iном.2+ Iном.3+…+ Iном.n),
где kо – коэффициент одновременности.
Далее выбирают патрон предохранителя с соблюдением условий
Iп. ≥ Iном;
Uп. ≥ Uном,
где Iп., Uп. – номинальные значения тока и напряжения патрона;
Iном, Uном - номинальные значения тока и напряжения защищаемого электродвигателя.
Выбор автоматических выключателей.
Сначала выбирают тип автоматического выключателя по условию
Iном. а ≥ Iраб,
где Iном. а – номинальный ток автомата;
Iраб – рабочий ток защищаемого участка (генератора или приемника).
Выбирают максимальный расцепитель по условию
Iном. р ≥ Iраб,
где Iном. р – номинальный ток выбираемого расцепителя.
Выбирают ток трогания расцепителя (или ток срабатывания в зоне КЗ, ток уставки в зоне КЗ). Расцепитель не должен срабатывать от пусковых токов ЭД
Iуст. ≥ (1,5÷1,8)∙Iп. дв,
где Iп. дв – пусковой ток двигателя.
Для селективных автоматических выключателей выбирают время срабатывания выключателя в зоне КЗ.
При выборе генераторного и секционного автомата кратность тока уставки в зоне КЗ принимается равной 2,5÷3,5.
Рабочий ток секционного автомата рассчитывается по формуле
,
где
- сумма токов генераторов электростанции без учета резерва.
Выбор автоматического выключателя защиты РЩ осуществляется по суммарному току
,
где ko – коэффициент одновременности, ko=0,8;
(I1+I2+I3+...+In) – сумма токов потребителей, подключенных к щиту.
Выбор уставки по току срабатывания в зоне КЗ производится из условия отстройки от ложных срабатываний при пуске самого мощного электродвигателя
,
где Ik – номинальный ток самого мощного потребителя;
kn – кратность пускового тока самого мощного потребителя.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11 |
