Рис. 14. Разъемы IDC: а – краевые, б – штырьковые, в – заделка проводов

Разъемы IDC (Insulation-Displacement Connector – разъем, смещающий изо­ляцию) получили название от способа присоединения кабеля. Контакты этих разъемов со стороны, обращенной к кабелю, имеют ножи, подрезающие и смеща­ющие изоляцию проводников кабеля. Эти разъемы предназначены в основном для использования ленточных кабелей шлейфов, хотя возможна в них заделка и одиночных проводников. Для заделки кабелей в эти разъемы существуют специальные инструменты-прессы, но при необходимости можно обойтись и плоской отверткой (и умелыми руками). Разъемы IDC существуют для краевых печатных разъемов (рис. 14, а) и штырьковых контактов (рис. 14, б). Разъ­емы могут иметь ключи: для печатных разъемов это прорезь и соответствующая ей перемычка, расположенная ближе к первым контактам. Для штырьковых ключом является выступ на корпусе, но этот ключ сработает, только если от­ветная часть имеет пластмассовый бандаж, в котором имеется прорезь. Дешевые варианты штырьковых разъемов бандажа не имеют. Ключом может являться и отсутствующий штырек – на разъеме для него не оставляют отверстия. На ленточном кабеле крайний провод, соединяемый с контактом «1», маркируют цветной краской. На печатной плате штырек «1» обычно имеет отличающуюся от других (квадратную) форму контактной площадки. Разъемы IDC и ленточные кабели-шлейфы применяют для соединений внутри корпуса – подключения накопителей, а также подключения внешних разъемов к системной плате и картам расширения.

НЕ нашли? Не то? Что вы ищете?

Разъемы типа Centronics (рис. 15) применяют на принтерах и внешних устройствах SCSI.

Рис. 15. Разъемы типа Centronics

Блок питания

Главное назначение блоков питания – преобразование электрической энергии, посту­пающей из сети переменного тока, в энергию, пригодную для питания узлов компьютера. Блок питания преобразует сетевое переменное напряжение 220 В, 50 Гц (120 В, 60 Гц) в по­стоянные напряжения +3,3, +5 и +12 В. Как правило, для питания цифровых схем (системной платы, плат адаптеров и дисковых накопителей) используется напряжение +3,3 или +5 В, а для двигателей (дисководов и различных вентиляторов) – +12 В. Компьютер работает надежно только в том случае, если значения напряжения в этих цепях не выходят за установленные пределы.

Типичный блока питания вырабатывает не только положительные напряжения +5 и +12 В, но и отрицательные -5 и -12 В. Однако для питания всех компонентов системы (электронных схем и двигателей) достаточно +5 и +12 В. Поэтому в большинстве современных компьютеров отрицательные напряжения не используются.

Напряжение +12 В предназначено в основном для питания двигателей дисковых накопителей. Источник питания по этой цепи должен обеспечивать большой выходной ток, особенно в компьютерах с множеством отсеков для дисководов. Напряжение 12 В подается также на вентиляторы, которые, как правило, работают постоянно. Обычно двигатель вентилятора потребляет от 100 до 250 мА, но в новых компьютерах это значение ниже 100 мА. В большинстве компьютеров вентиляторы работают от источника +12 В, но в портативных моделях для них используется напряжение +5 В (или даже 3,3 В). Блок питания не только вырабатывает необходимое для работы узлов компьютера напряжение, но и приостанавливает функционирование системы до тех пор, пока величина этого напряжения не достигнет значения, достаточного для нормальной работы. Иными словами, блок питания не позволит компьютеру работать при "нештатном" уровне напряжения питания.

В каждом блоке питания перед получением разрешения на запуск системы выполняется внутренняя проверка и тестирование выходного напряжения. После этого на системную плату посылается специальный сигнал Power_Good (питание в норме). Если такой сигнал не поступил, компьютер работать не будет. Напряжение сети может оказаться слишком высоким (или низким) для нормальной работы блока питания, и он может перегреться. В любом случае сигнал Power_­Good исчезнет, что приведет либо к перезапуску, либо к полному отключению системы. Если компьютер не подает признаков жизни при включении, но вентиляторы и двигатели накопителей работают, то, возможно, отсутствует сигнал Power_Good. Такой способ защиты был предусмотрен, исходя из тех соображений, что при перегрузке или перегреве блока питания его выходные напряжения могут выйти за допустимые пределы и работать на таком компьютере будет невозможно.

Новейшим стандартом блоков питания на рынке компьютеров стал АТХ версии 2.01 (рис. 16), который определил новую конструкцию как системной плат, так и блока питания.

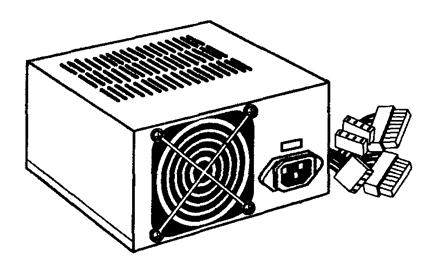

Рис. 16. Блок питания стандарта АТХ

Главная особенность состоит в том, что вентилятор теперь расположен на стенке корпуса блока питания, которая обращена внутрь компьютера, и поток воздуха прогоняется вдоль системной платы, поступая извне. Такое решение в корне отличается от традиционного, когда вентилятор располагается на тыльной стенке корпуса блока питания и воздух выдувается на­ружу. Поток воздуха в блоке АТХ направляется на компоненты платы, которые выделяют больше всего тепла (процессор, модули памяти и платы расширения). Поэтому исчезает необходимость в ненадежных вентиляторах для процессора, в настоящее время получивших столь широкое распространение.

Другим преимуществом обратного направления воздуха является уменьшение загрязнения внутренних узлов компьютера. В корпусе создается избыточное давление, и воздух выходит через щели в корпусе, в отличие от систем другой конструкции. Так, если вы поднесете горящую сигарету к лицевой панели дисковода в обычной системе, то дым будет затягиваться через щель в панели дисковода и вредить головкам. В АТХ-системах дым будет отгоняться от устройства, поскольку внутрь воздух попадает только через одно входное отверстие на тыльной стороне блока питания. В системе, работающей в условиях повышенной запыленности, на воздухозаборнике можно установить фильтр, который предотвратит попадание в систему частиц пыли.

Конструкция АТХ (рис. 17) позволяет решить две серьезные проблемы, возникающие при их использовании. Каждый из традиционных блоков питания персональных компьютеров, применяющихся в PC, имеет два разъема, которые вставляются в системную плату. Если перепутать разъемы, то сгорит системная плата! Большинство производителей качественных систем выпускают разъемы системной платы и блока питания с ключами, чтобы их нельзя было перепутать, но почти все дешевые системы не имеют ключей ни на системной плате, ни в блоке питания.

Чтобы предотвратить неправильное подключение разъемов блока питания, в модели АТХ предусмотрен новый разъем питания для системной платы. Он содержит 20 контактов и яв­ляется одиночным разъемом с ключом. Его невозможно подключить неправильно, поскольку вместо двух разъемов используется один. В новом разъеме предусмотрена цепь питания на 3,3 В, что позволяет отказаться от преобразователя напряжения на системной плате, который используется для процессора и других микросхем, потребляющих 3,3 В.

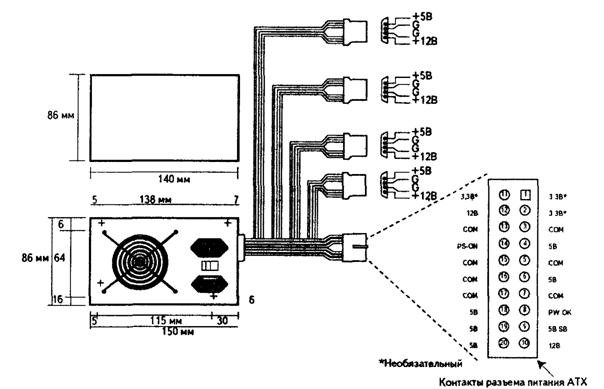

Рис. 17. Внешний вид блока питания форм-фактора ATX/NLX

Для напряжения 3,3 В блок АТХ обеспечивает другой набор управляющих сигналов, отличающийся от обычных сигналов для стандартных блоков. Это сигналы Power_0n и 5v_Standby (5VSB). Первый из них – это сигнал системной платы, который может использоваться такими операционными системами, как Windows 9x и выше (они поддерживают возможность выключения и запуска системы программным путем). Это также позволяет применять для включения компьютера клавиатуру. Сигнал 5v_Standby всегда активен и подает на системную плату питание ограниченной мощности, даже если компьютер выключен. Параметры описан­ных свойств определяются с помощью программы установки параметров BIOS.

Другая проблема, решенная в конструкции АТХ, связана с системой охлаждения. Во всех современных процессорах устанавливается активный теплоотвод, который представляет собой маленький вентилятор, "надетый" на процессор для его охлаждения. В системах модели АТХ для дополнительного охлаждения процессора используется заслонка рядом с блоком питания, которая направляет воздушный поток от вентилятора к процессору. Блок питания модели АТХ берет воздух извне и создает в корпусе избыточное давление, тогда как в корпусах других систем давление понижено. Направление воздушного потока в обратную сто­рону позволило значительно улучшить охлаждение процессора и других компонентов системы.

Жесткий диск – HDD

Жесткий диск – основное устройство для долговременного хранения больших объе­мов данных и программ. На самом деле это не один диск, а группа соосных дисков, имеющих магнитное покрытие и вращающихся с высокой скоростью. Таким образом, «диск» имеет не две поверхности, как должно быть у обычного плоского диска, а 2п поверхностей, где п – число отдельных дисков в группе.

Над каждой поверхностью располагается головка, предназначенная для чтения-записи данных. При высоких скоростях вращения дисков (90 об/с) в зазоре между головкой и поверхностью образуется аэродинамическая подушка, и головка парит над магнитной поверхностью на высоте, составляющей несколько тысячных долей миллиметра. При изменении силы тока, протекающего через головку, происходит изменение напряженности динамического магнитного поля в зазоре, что вызывает изменения в стационарном магнитном поле ферромагнитных частиц, образующих покрытие диска. Так осуществляется запись данных на магнитный диск.

Внешний вид и устройство жесткого диска показаны на рис. 18 и 19.

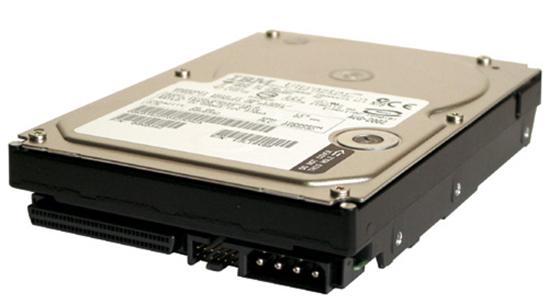

Рис. 18. Внешний вид HDD

Рис. 19. Внешний вид HDD

Операция считывания происходит в обратном порядке. Намагниченные частицы покрытия, проносящиеся на высокой скорости вблизи головки, наводят в ней ЭДС самоиндукции. Электромагнитные сигналы, возникающие при этом, усиливаются и передаются на обработку.

Управление работой жесткого диска выполняет специальное аппаратно-логическое устройство – контроллер жесткого диска. В прошлом оно представляло собой отдельную дочернюю плату, которую подключали к одному из свободных слотов материнской платы. В настоящее время функции контроллеров дисков выполняют микросхемы, входящие в микропроцессорный комплект (чипсет), хотя некоторые виды высокопроизводительных контроллеров жестких дисков по-прежнему постав­ляются на отдельной плате.

К основным параметрам жестких дисков относятся емкость и производительность. Емкость дисков зависит от технологии их изготовления. В настоящее время боль­шинство производителей жестких дисков используют изобретенную компанией IBM технологию с использованием гигантского магниторезистивного эффекта (GMR — Giant Magnetic Resistance). Теоретический предел емкости одной пластины, исполнен­ной по этой технологии, составляет порядка 20 Гбайт. В настоящее время достигнут технологический уровень 6,4 Гбайт на пластину, но развитие продолжается.

С другой стороны, производительность жестких дисков меньше зависит от техноло­гии их изготовления. Сегодня все жесткие диски имеют очень высокий показатель скорости внутренней передачи данных (до 30-60 Мбайт/с), и потому их производи­тельность в первую очередь зависит от характеристик интерфейса, с помощью кото­рого они связаны с материнской платой. В зависимости от типа интерфейса разброс значений может быть очень большим: от нескольких Мбайт/с до 13-16 Мбайт/с для интерфейсов типа EIDE; до 80 Мбайт/с для интерфейсов типа SCSI и от 50 Мбайт/с и более для наиболее современных интерфейсов типа IEEE 1394.

Кроме скорости передачи данных с производительностью диска напрямую связан параметр среднего времени доступа. Он определяет интервал времени, необходимый для поиска нужных данных, и зависит от скорости вращения диска. Для дисков, вращающихся с частотой 5400 об/мин, среднее время доступа составляет 9-10 мкс, для дисков с частотой 7200 об/мин – 7-8 мкс. Изделия более высокого уровня обеспечивают среднее время доступа к данным 5-6 мкс.

Для связи жесткого диска с контроллером системной платы используются специальные интерфейсы: ATA, Serial ATA и SCSI.

Интерфейс АТА появился в результате воплощения идеи переноса контроллера диска непосредственно к накопителю. Так появился класс устройств IDE (Integrated Device Electronics) — устройств со встроенным контроллером, имеющих ряд преимуществ перед устройствами с отдельным контроллером:

• За счет минимального удаления контроллера от диска удается существенно повысить быстродействие, поскольку отпадает необходимость передавать высокочастотные сигналы записи и чтения по длинным интерфейсным проводам.

• Снимается проблема совместимости накопителей и контроллеров по физическим форматам записи. Обмен с устройствами IDE происходит информационными и управляющими байтами или словами, а не закодированными последовательностями импульсных сигналов.

Для подключения устройств IDE существует несколько разновидностей ин­терфейса:

Ø АТА (Advanced Technology Attachment) IDE (16-бит), он же AT-BUS - интерфейс подключения к шине компьютера AT. В настоящее время это наиболее распространенный 40-проводной сигнальный и 4-проводной питающий интерфейс для подключения дисковых накопителей к компьютерам класса AT. Для миниатюрных (2,5" и меньших) накопителей используют 44-проводной кабель, по которому передается и питание.

В настоящее время в качестве официального названия интерфейса устройств IDE, ориентированного на подключение к шинам ISA и родственным им, применяют аббревиатуру ATA (AT Attachment – средства подключения к компьютеру AT).

Стандарт АТА-1 определяет оригинальный интерфейс AT Attachment. В спецификации АТА-1 определены и документированы следующие основные свойства:

• 40/44-контактный разъем и кабель;

• параметры выбора конфигурации диска — первичный/вторичный;

• параметры сигналов для основных режимов PIO (Programmed I/O) и DMA (Direct Memory Access);

• трансляция параметров накопителя CHS (Cylinder Head Sector) и LBA (Large Block Address).

Другими интерфейсами являются.

Ø АТА-2 – расширенная спецификация ATA, включает 2 канала, 4 устройства, PIO Mode 3, multiword DMA mode 1, Block mode, объем диска до 8 Гбайт, под­держка LBA и CHS.

Ø Fast АТА-2 разрешает использовать Multiword DMA Mode 2 (13,3 Мбайт/с), PIO Mode 4.

Ø ATA-3 – расширение, направленное на повышение надежности. Включает средства парольной защиты, улучшенного управления питанием, самотестирования с предупреждением приближения отказа — SMART (Self Monitoring Analysis and Report Technology).

Ø АТА-4 или Ultra DMA/33 — версия ATA/IDE со скоростью обмена по шине 33 Мбайт/с.

Устройства ATA IDE, E-IDE, АТА-2, Fast АТА-2, ATA-3 и Ultra DMA/33 электрически совместимы.

Ø АТА-5 (Ultra-ATA/66, 2000 г.);

Ø АТА-6 (Ultra-ATA/100, 2002 г.);

Ø АТА-7 (Ultra-ATA/133, 2004 г.).

Ø ATAPI (ATA Package Interface – пакетный интерфейс ATA) ­ программная спецификация для подключения к интерфейсу ATA накопителей CD-ROM, стриммеров и других устройств, которым недостаточно системы команд ATA, явно ориентированной на дисковые устройства.

Ø ATASPI (ATA Software Programming Interface) – менеджер ввода/вывода для Windows, обеспечивает асинхронные операции обмена с HDD, CD-ROM и стриммерами, использует 32-битный доступ и управление несколькими шинами.

Ø E-IDE (Enhanced IDE) – расширенный интерфейс, реализуемый в адаптерах для шин PCI и VLB, позволяющий подключить до 4 устройств (к двум каналам), включая CD-ROM и стриммеры (ATAPI). Поддерживает PIO Mode 3, multiword DMA mode 1, объем диска до 8 Гбайт, LBA и CHS.

До последнего времени широко применялся четко стандартизованный интерфейс АТА-2. Интерфейс E-IDE с аппаратной точки зрения полностью соответствует спецификации АТА-2. Для передачи сигналов между адаптером шины и жестким диском (контроллером) предназначен 40-контактный ленточный кабель (рис. 20). Чтобы по возможности не допускать искажения формы сигнала, увеличения задержек и уровня помех, длина кабеля не должна превышать 46 см (18 дюймов).

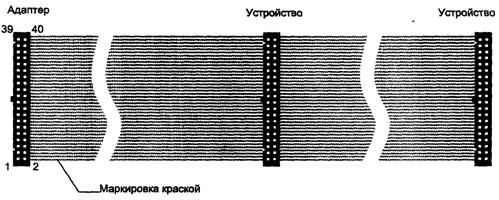

Рис. 20. Интерфейсный кабель АТА

Стандартом в разъеме предусмотрено место для 44 контактов, хотя только первые 40 используются в большинстве дисков АТА формата 3,5 дюйма или больших. Дополнительные четыре контакта (41-44) используются прежде всего на меньших дисках формата 2,5 дюйма, применяемых в портативных компьютерах. (В таких дисководах нет отдельного разъема питания, так что дополнительные контакты в первую очередь предназначены для подачи электропитания к дисководу.)

Новые высокоскоростные интерфейсы IDE наиболее подвержены помехам, возникающим в кабелях, особенно в слишком длинных. В таком кабеле возможно нарушение целостности данных и другие неприятности.

В настоящее время применяется два типа кабелей – 40- и 80-жильные. В обоих используются 40 контактные разъемы, а остальные проводники в 80-жильном кабеле заземлены.

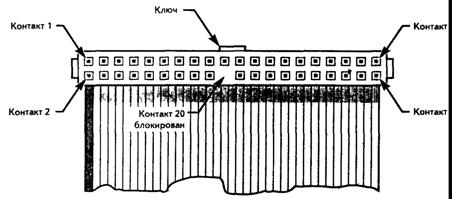

Рис. 21. Внешний вид 40 контактного разъема интерфейса ATA

Такое конструктивное решение позволяет снизить уровень помех в высокоскоростных интерфейсах UltraATA/66 или UltraDMA/66. Новый 80-жильный кабель обратно совместим с 40-жильным, так что лучше использовать именно этот тип кабеля, причем независимо от интерфейса установленного накопителя.

Двухдисковая конфигурация (подключение двух жестких дисков)

Установка двух накопителей IDE в одном компьютере может оказаться проблематичной, так как каждый из них имеет собственный контроллер и оба они должны функционировать, будучи подключенными к одной шине. Поэтому важно иметь метод, позволяющий адресовать каждую конкретную команду только одному контроллеру.

В стандарте АТА предусмотрен способ организации совместной работы двух последовательно подключенных жестких дисков. Статус жесткого диска (первичный или вторичный) определяется либо путем перестановки имеющейся в нем перемычки или переключателя обозначением Master для первичного и Slave для вторичного), либо подачей по одной из линий интерфейса управляющего сигнала CSEL (Cable SELect — выбор кабеля).

При установке в системе только одного жесткого диска его контроллер реагирует на все команды, поступающие от компьютера. Если жестких дисков два (а следовательно, и два контроллера), то команды поступают на оба контроллера одновременно. Их надо настраивать так, чтобы каждый жесткий диск реагировал только на адресованные ему команды.

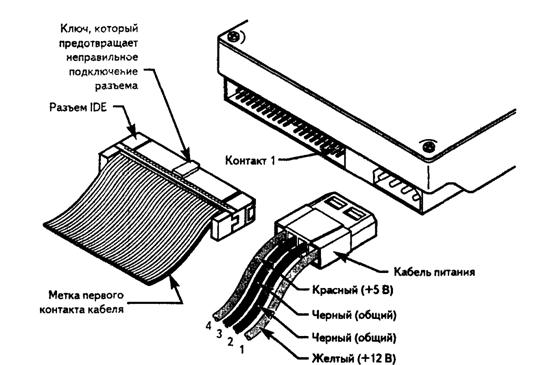

Рис. 22. Подключение жесткого диска ATA (IDE)

Именно для этого и служит перемычка (переключатель) Master/Slave и управляющий сигнал CSEL. Большинство накопителей IDE можно сконфигурировать следующим образом:

• первичный (один накопитель);

• первичный (два накопителя);

• вторичный (два накопителя);

• выбор кабеля.

Каждому из контроллеров двух жестких дисков необходимо сообщить его статус - первичный или вторичный. В большинстве новых накопителей используется только один переключатель (первичный/вторичный), а на некоторых еще и переключатель существования вторичного диска (slave present).

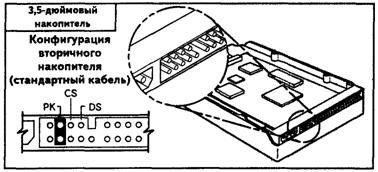

На рис. 23 показано расположение описанных переключателей на задней части накопителя. В некоторых современных накопителях можно не устанавливать переключатели, т. е. по умолчанию принимается определенная конфигурация накопителя. Все необходимые для правильной работы накопителя положения переключателей приводятся в документации к накопителю.

Эта конфигурация используется для первого (или единственного) устройства со стандартным кабелем.

Эта конфигурация используется для второго устройства со стандартным кабелем

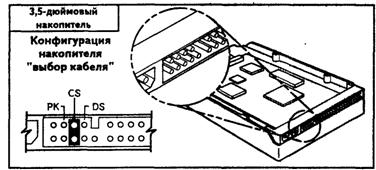

При использовании этой конфигурации переключатели обоих устройств должны быть установлены в одно положение; выбор первичного и вторичного устройства выполняется автоматически.

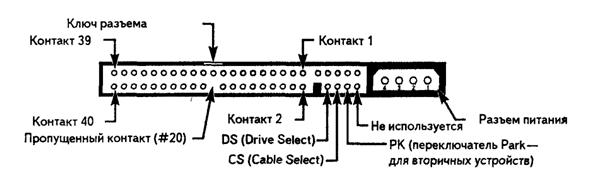

Рис. 23. Переключатели накопителя АТА (IDE)

Дисковод гибких дисков – FDD

Информация на жестком диске может храниться годами, однако иногда требуется ее перенос с одного компьютера на другой. Несмотря на свое название, жесткий диск является весьма хрупким прибором, чувствительным к перегрузкам, ударам и толчкам. Теоретически, переносить информацию с одного рабочего места на другое путем переноса жесткого диска возможно, и в некоторых случаях так и поступают, но все-таки этот прием считается нетехнологичным, поскольку требует особой акку­ратности и определенной квалификации.

Для оперативного переноса небольших объемов информации используют так назы­ваемые гибкие магнитные диски (дискеты), которые вставляют в специальный нако­питель – дисковод. Приемное отверстие накопителя находится на лицевой панели системного блока. Правильное направление подачи гибкого диска отмечено стрелкой на его пластиковом кожухе.

Основными параметрами гибких дисков являются: технологический размер (изме­ряется в дюймах), плотность записи (измеряется в кратных единицах) и полная емкость.

К первым компьютерам IBM PC можно было подключить внешний накопитель, использующий односто­ронние гибкие диски диаметром 5,25 дюйма. Емкость диска составляла 160 Кбайт. Позднее появились аналогичные двусторонние диски емкостью 320 Кбайт. Начиная с 1984 года выпускались гибкие диски 5,25 дюйма высокой плотности (1,2 Мбайт). В наши дни диски размером 5,25 дюйма не используются, и соответствующие дисководы в базовой конфигурации персональных компьютеров после 1994 года не поставляются.

Гибкие диски размером 3,5 дюйма выпускают с 1980 года. Односторонний диск обычной плотности имел емкость 180 Кбайт, двусторонний – 360 Кбайт, а двусто­ронний двойной плотности –720 Кбайт. Ныне стандартными считают диски раз­мером 3,5 дюйма высокой плотности. Они имеют емкость 1440 Кбайт (1,4 Мбайт) и маркируются буквами HD (high density — высокая плотность).

С нижней стороны гибкий диск имеет центральную втулку, которая захватывается шпинделем дисковода и приводится во вращение. Магнитная поверхность при­крыта сдвигающейся шторкой для защиты от влаги, грязи и пыли. Если на гибком диске записаны ценные данные, его можно защитить от стирания и перезаписи, сдвинув защитную задвижку так, чтобы образовалось открытое отверстие. Для раз­решения записи задвижку перемещают в обратную сторону и перекрывают отверстие. В некоторых случаях для безусловной защиты информации на диске задвижку выла­мывают физически, но и в этом случае разрешить запись на диск можно, если, напри­мер, заклеить образовавшееся отверстие тонкой полоской липкой ленты.

Гибкие диски считаются малонадежными носителями информации. Пыль, грязь, влага, температурные перепады и внешние электромагнитные поля очень часто становятся причиной частичной или полной утраты данных, хранившихся на гибком диске. Поэтому использовать гибкие диски в качестве основного средства хранения информации недопустимо. Их используют только для транспортировки информа­ции или в качестве дополнительного (резервного) средства хранения.

Подключение дисководов гибких дисков

Обмен данными между накопителями FDD, процессором и оперативной памятью осуществляется по шине данных с помощью специального устройства сопряжения. Это устройство уп­равляет потоком данных, контролирует выполнение операций записи/считывания и синхронизирует работу накопителей с тактовой частотой шины данных. Необходимость применения устройства сопряжения обу­словлена тем, что практически все накопители данных, за небольшим исключением, не в состоянии самостоятельно поддерживать процесс обмена информацией. Такое устройство сопряжения называется контроллером (Controller).

Тип контроллера должен соответствовать типу носителя, обменом данными с которым он управляет. Так, HDD с интерфейсом IDE необходим контроллер, поддерживающий протокол IDE, HDD с интерфейсом SCSI (Small Computer System Interface) необходим контроллер, поддерживающий протокол SCSI, дисководу – контроллер FDD и т. д.

В PC один контроллер может об­служивать несколько носителей различного типа. Это выгодно тем, что не нужно занимать слоты шины картами отдельных контроллеров, которые могут быть размещены на плате одного многофункцио­нального контроллера.

Контроллер дисковода

В PC i486 и старше обычно используется комбинированный контроллер, который управляет как дисководами, так и винчестерами. Кроме того, на плате контроллера размещаются еще и разъемы параллельного и последовательного интерфейсов. Дисководы 3,5" и 5,25" подключаются к контроллеру 34-жильным плоским кабелем. Этот кабель можно узнать по его 34 проводникам и по наличию шести перекрученных жил, расположенных между разъемами для подключения к дисководам (рис. 24). По этим жилам передаются сигналы выбора накопителя 1 или 2 и включения двигателя привода 1 или 2.

Рис. 24. Кабель для подключения дисководов FDD к контроллеру

Перекручивание жил кабеля необходимо для присвоения разных номеров диска приводам дисководов (А: или В:), в случае, когда PC оборудован двумя диско­водами.

В отличие от большинства винчестеров (HDD), где определение первого (Master) и, соответст­венно, второго (Slave) винчестера устанавливается с помощью джамперов непосредственно на плате привода, для дисководов FDD необходимо произвести следующие два действия:

Ø  Последовательность подключения разъемов кабеля к дисководам одно­значно указывает, какой дисковод является диском А:, а какой – В:

Ø  Помимо определенной последовательности подключения дисководов необходимо сообщить системе или BIOS о типе FDD и его обозначении как диска. Для этого необходимо в CMOS Setup установить соответствующие параметры.

Прежде чем подключать кабели к дисководу, проверьте следующее:

• Один из крайних проводников 34-жильного плоского кабеля, как правило, маркирован (обычно красным цветом). Эта жила является линией номер 1. Соответственно противоположная является линией номер 34.

• Проверьте правильность подключения кабеля к разъему контроллера. Хотя это и не вызывает фатальных последствий, но ведет к тому, что FDD не будет опознаваться. Ориентируйтесь по указанной выше красной жиле плоского кабеля. Найдите на разъеме контроллера (вилка) вывод, обо­значенный цифрой 1. Подключите кабель так, чтобы маркированная жила плоского кабеля подходила к этому выводу!

• Для FDD 3,5" существует опасность неверного подключения к нему разъема плоского кабеля. Нужно определить, где на разъеме контроллера рас­полагается контакт, обозначенный 1, и подключить кабель так, чтобы красная маркированная жила подходила к этому контакту. Не всегда первый контакт разъема дисковода маркируется цифрой. Иногда на разъеме плоского кабеля для подключения к FDD 3,5" находится ключ, устраняющий неправильное подключение.

Перед извлечением FDD 3,5" запомните, где находится контакт 1 разъ­ема дисковода, поскольку краткая инструкция по подключению (если таковая приводится) располагается на обратной стороне FDD. После ус­тановки дисковода эта сторона не видна.

Пусть дисковод А: — это FDD 3,5", а диско­вод В: — FDD 5,25". Тогда правильное подключение кабеля приведено на рис. 25.

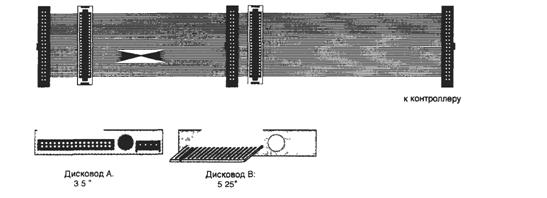

Рис. 25. Подключение FDD 3,5” как дисковода А: и FDD 5,25” как – В:

Если хотите сделать дисковод А: дисководом В: (или наоборот), подключайте дисководы, как показано на рис. 26.

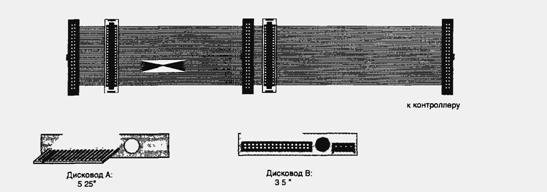

Рис. 26. Подключение FDD 3,5” как дисковода В: и FDD 5,25” как – А:

При подключении винчестеров (HDD), как уже отмечалось, необходимо установить, где на его разъеме располагается контакт, обозначенный 1, и подключить кабель от контроллера так, чтобы красная (иногда – черная) маркированная жила подходила к этому контакту. Обычно первый контакт разъема винчестера расположен со стороны разъема питания, а сам разъем винчестера – имеет ключ для предотвращения ошибочного подключения.

Дисковод компакт-дисков CD/DVD-ROM

В годах в базовую конфигурацию персональных компьютеров перестали включать дисководы гибких дисков диаметром 5,25 дюйма, но вместо них стандартной стала считаться установка дисковода CD-ROM, имеющего такие же внешние размеры.

Аббревиатура CD-ROM (Compact Disc Read-Only Memory) переводится на русский язык как постоянное запоминающее устройство на основе компакт-диска. Принцип действия этого устройства состоит в считывании числовых данных с помощью лазерного луча, отражающегося от поверх­ности диска. Цифровая запись на компакт-диске отлича­ется от записи на магнитных дис­ках очень высокой плотностью, и стандартный компакт диск может хранить примерно 650 Мбайт данных.

Большие объемы данных характерны для мультимедийной информации (графика, музыка, видео), поэтому дисководы CD-RОМ относят к аппаратным сред­ствам мультимедиа.

Программные продукты, распространяемые на лазерных дисках, называют мультимедийными изданиями. Сегодня мультимедийные издания завоевывают все более прочное место среди других традиционных видов изданий. Так, например, существуют книги, альбомы, энциклопедии и даже периодические издания (электронные журналы), выпускаемые на CD-ROM.

Основным недостатком стандартных дисководов CD-ROM является невозможность записи данных, но параллельно с ними существуют и устройства однократной записи CD-R (Compact Disk Recorder), и устройства многократной записи CD-RW.

Основным параметром дисководов CD-ROM является скорость чтения данных. Она измеряется в кратных долях. За единицу измерения принята скорость чтения в первых серийных образцах, составлявшая 150 Кбайт/с. Таким образом, дисковод с удвоенной скоростью чтения обеспечивает производительность 300 Кбайт/с, с учетве­ренной скоростью - 600 Кбайт/с и т. д. В настоящее время наибольшее распространение имеют устройства чтения CD-ROM с производительностью 40х-52х. Современные образцы устройств однократной записи имеют производительность 10х-20х, а устройств многократной записи - до 20х.

В настоящее время наряду с устройствами чтения CD-ROM получили широкое распространение устройства чтения и записи цифровых универсальных дисков – DVD (Digital Versatile Disk), имеющих большой объем и позволяющих записать на них больше информации.

Видеокарта (видеоадаптер)

Совместно с монитором видеокарта образует видеоподсистему персонального компьютера. Видеокарта не всегда была компонентом РС. На заре развития персональной вычислительной техники в общей области оперативной памяти существовала небольшая выделенная экранная область памяти, в которую процессор заносил данные об изображении. Специальный контроллер экрана считывал данные об яркости отдельных точек экрана из ячеек памяти этой области и в соответствии с ними управлял разверткой горизонтального луча электронной пушки монитора.

С переходом от черно-белых мониторов к цветным и с увеличением разрешения экрана (количества точек по вертикали и горизонтали) области видеопамяти стало недостаточно для хранения графических данных, а процессор перестал справляться с построением и обновлением изображения. Тогда и произошло выделение всех операций, связанных с управлением экраном, в отдельный блок, получивший название видеоадаптер. Физически видеоадаптер выполнен в виде отдельной дочерней платы, которая вставляется в один из слотов материнской платы и называется видеокартой. Видеоадаптер взял на себя функции видеоконтроллера, видеопроцессора и видеопамяти.

За время существования персональных компьютеров сменилось несколько стан­дартов видеоадаптеров:

MDA (монохромный) – (Monochrome Display Adapter);

CGA (4 цвета) – (Color Graphics Adapter);
