Технические характеристики на газовые горелки (стр. 2 )

Поз.	Название	Арт.№
401	Кольцо круглого сечения / фланец
	407/412
	420
402	Предохранительное кольцо + стабилизатор Ø 60
404	Газовая труба
	407 Rp 3/4
	412 Rp 1,1/4
	420 Rp 2
405	Фланец / МВ... 2х
	407 Rp 3/4	В088577
	412 Rp 1,1/4	В088664
	420 Rp 2	В089607
408	Клапан
	MB VEF 407 B01 S30	А
	MB VEF 412 B01 S30	А
	MB VEF 420 B01 S10	А
408.1	Магнитная катушка VS + VA
	407 n°1105	А
	412 n°1205	А
	420 n°1215	А
410	Реле давления
	407/412 GW 500 A5	А
	420 GW 150 A5	А
412	Трубки РL+РF G/D.
	407
	412
	420
413	Фильтр
	407	А
	412	А
	Фильтрующий элемент + набор 420	А
413.1	Плоское уплотнение / крышка фильтра
	407	А
	412	А
414	Наружный фильтр
	Rp1	А
	Rp2	А
414.1	Фильтрующий элемент
	Rp1	А112286
	Rp2	А112287

Поз.	Название	Арт.№

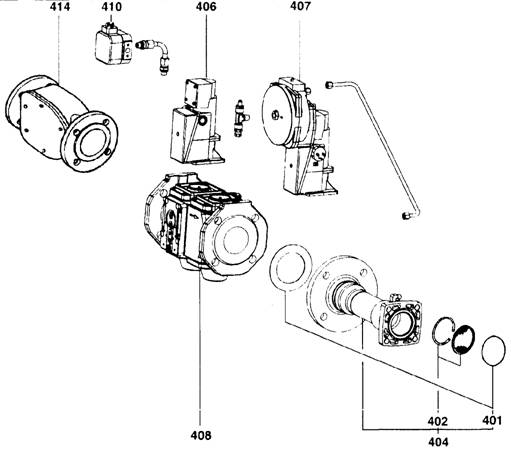

401	Уплотнение - комплект
	Rp 2
	DN 65
402	Предохранительное кольцо + стабилизатор Ø 60
404	Фланец / Газовая труба
1
2
406	Двигатель / предохранительный клапан SKP 10.110 B27
407	Сервопривод SKPB27
408	Главный клапан
1	VGD 20.507 Rp2
2	VGDDN65
410	Реле давления GW 50 A4

Поз.	Название	Арт.№
414	Наружный фильтр
1	Rp2	А
2	DN65
414.1	Фильтрующий элемент + кольцо круглого сечения
1	Rp2	А112287
2	DN65

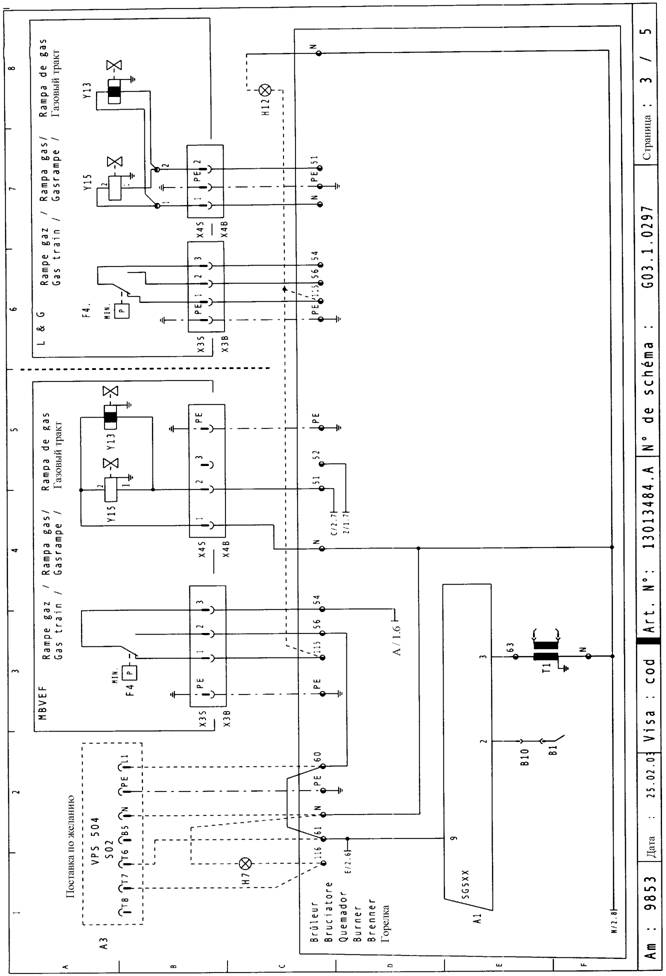

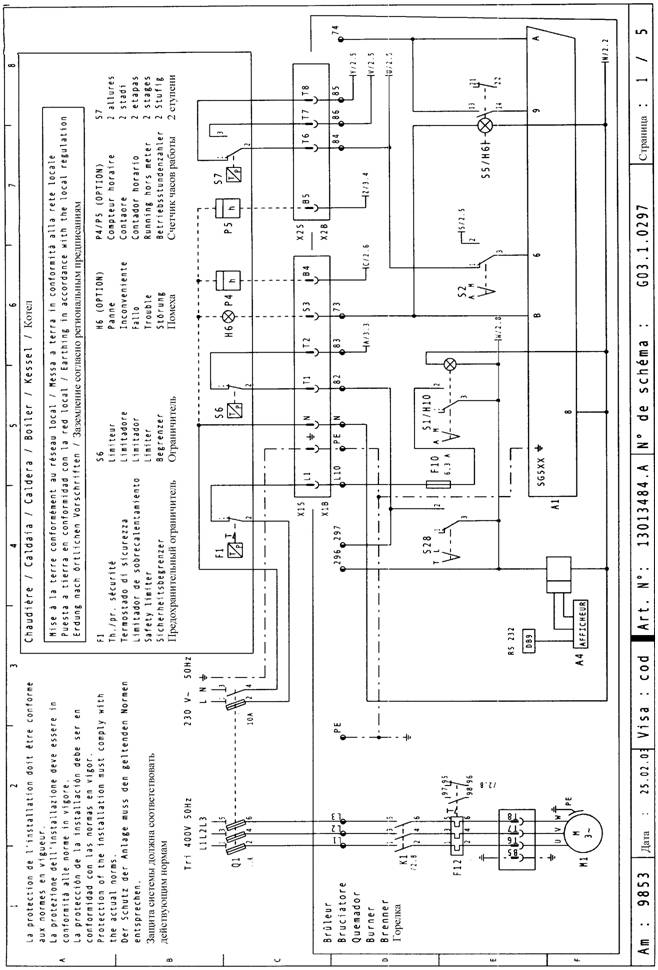

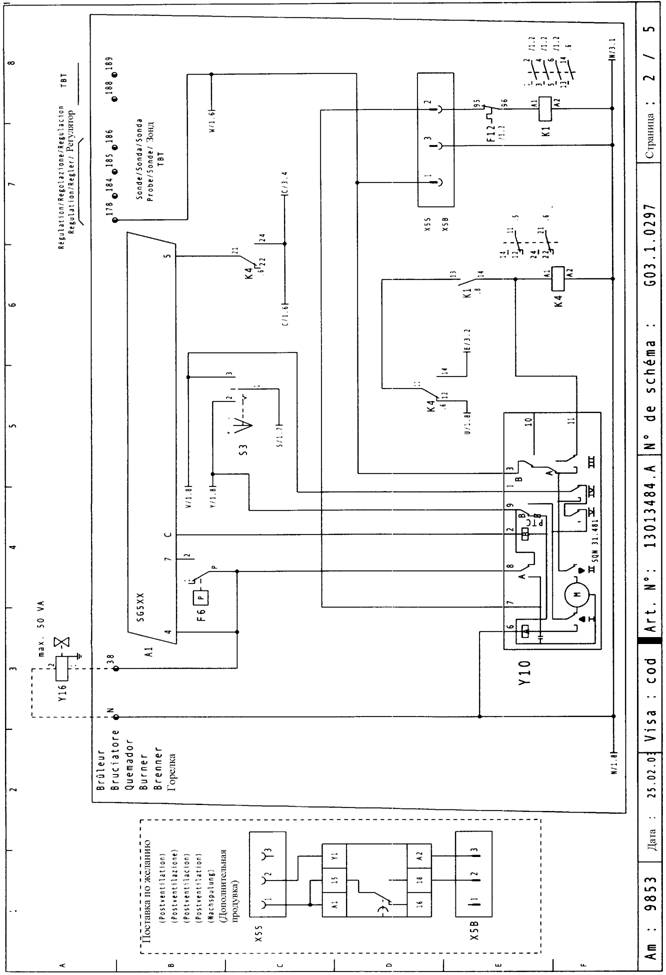

Электрические и гидравлические схемы

А1	Прибор управления
А3	Контроль утечек
А4	Дисплей
B1	Ионизационный электрод
В10	Измерительный мост
F4	Реле давления газа мин.
F6	Реле давления воздуха
F10	Предохранитель управления
F12	Теплоизоляция М1
H7	Утечка
H12	Нехватка газа
K…	Контактор / реле
M1	Двигатель горелки
S1/H10	Вкл./выкл.
S2	Переключатель ручн./автомат.
S3	Выключатель + / -
S5 / H6	Сброс
S28	Локальное / дистанционное управление
T1	Трансформатор розжига
Y10	Сервопривод
Y13	Газовый клапан со стороны горелки
Y15	Предохранительный газовый клапан
Y16	Защитный клапан
296/297	Вкл./выкл. через дистанционное управление

А3 по желанию	Прибор контроля плотности
F4	Реле давления газа мин.
F6	Реле давления воздуха
M1	Двигатель горелки
T1	Трансформатор розжига
Y10	Серводвигатель
Y13	Газовый клапан со стороны горелки
Y15	Предохранительный клапан

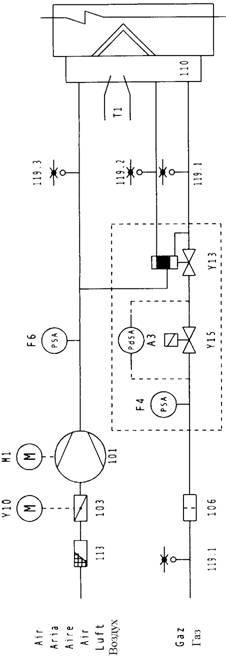

101	Вентилятор
103	Воздушная заслонка
106	Фильтр
110	Газовый инжектор
113	Всасывающая решетка
119.1	Измерительный ниппель газа
119.2	Измерительный ниппель топки
119.3	Измерительный ниппель воздуха
