Технические характеристики на газовые горелки (стр. 1 )

C 75, C 100, GX 507 / 8

Технические характеристики на газовые горелки... Список запчастей......................... Электрические и гидравлические схемы................

1-8 9-19 20-25

Основные компоненты ·  Прибор управления: SG 513 ·  Контроль факела: ионизационный зонд ·  Двигатеь воздуходувки: 230/400 В, 50 Гц, 2900 мин-1 С75 1,1 кВт С100 1,5 кВт ·  Контактор двигателя: 230 / 400 В LC 1 K ·  Термореле: 400 В 75-100  LR 2K 2,6 / 3,7A 230 В (в объем поставки не входит) 75  LR 2K 3,7 / 5,5A 100  LR 2K 5,5 / 8,0A ·  Колесо вентилятора: Ø 240 х 82 ·  Трансформатор розжига: 2 х 7,5 кВ ·  Управление воздушной заслонкой: серводвигатель SQN/ 30сек. ·  Реле давления воздуха: LGW 10 A2 Рабочие характеристики Температура окружающей среды: -  Рабочая температура: -5...40°C -  Температура хранения: -20...70°C Напряжение / частота: -  Цепь управления 230 В переменный ток –15...+10% - 50 Гц±1% однофазный -  Силовая цепь 400 В переменный ток –15...+10% - 50 Гц±1% трехфазный Вид защиты: -  IP 41 ! При электропитании без заземленной нейтрали смонтируйте изоляционный трансформатор с 2,5 А / 630 ВА.

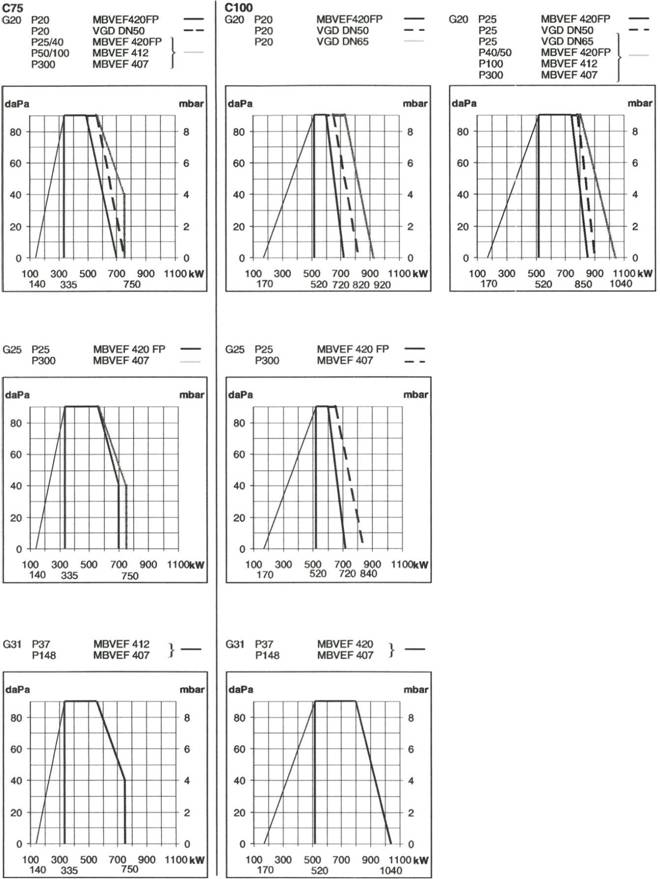

Рабочие поля

Тип	Группа	Давление на входе	Теплотворная способность Hi при 0°C и 1013 мбар	Газ
Pn мбар	Pmin мбар	Pmax мбар	мин. (кВтч/м3)	макс. (кВтч/м3)
Газ Н	2H	20	17	25	9,5	11,5	G20
25	20	30
40	32	48
50	42,5	57,5
100	80	120
300	240	360
Газ L	2L	25	20	30	8,5	9,5	G25
300	240	360
Газ Р	3Р	37	25	45	24,5	26,5	G31
148	120	180

Мощность кВт	С75	G20p20 G25p25 мбар	25/40/50 100/300 мбар	37/148 мбар	С100	G20p20 мбар	G25p25 G20p25 мбар	40/50 100/300 мбар	37/148 мбар
мин	макс	макс	макс	мин	макс	макс	макс	макс
Горелка	(кВт)	335	700	750	750	520	720...900	720...900	1040	1040
Мин. мощность розжига	(кВт)	140	-	-	-	170	-	-	-	-
Котел	(кВт)	310	644	690	690	480	665...845	660...830	960	960
Эффект. расход газа при 15°C и 1013 мбар
Прир. газ группы Н Hi= 9,45	м3/ч кВтч/м3	35	74	79	-	55	76...97	76...95	110	-
Прир. газ группы L Hi= 8,13	м3/ч кВтч/м3	41	86	-	-	64	89...113	89...111	128	-
Сжиженный газ П Hi= 24,44	м3/ч кВтч/м3	14	-	-	31	21	-	-	-	43
Плотность кг/м3 = 1,98

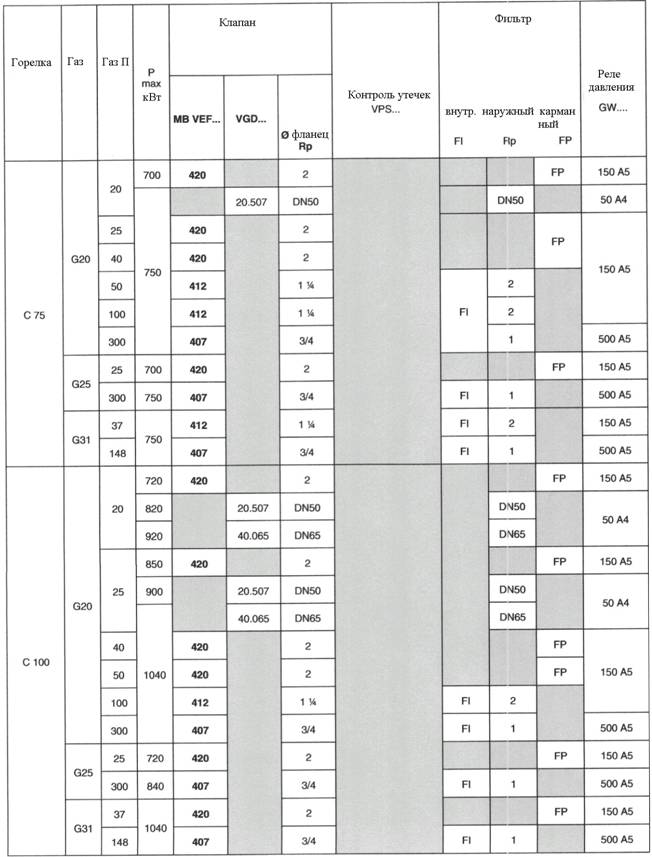

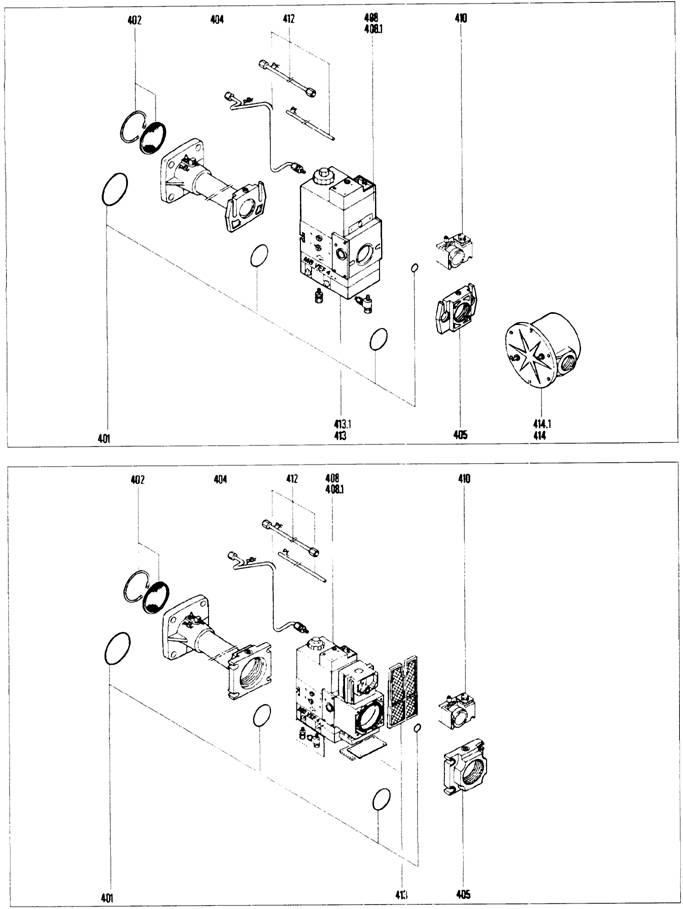

Газорегулирующая арматура

Чертеж с размерами

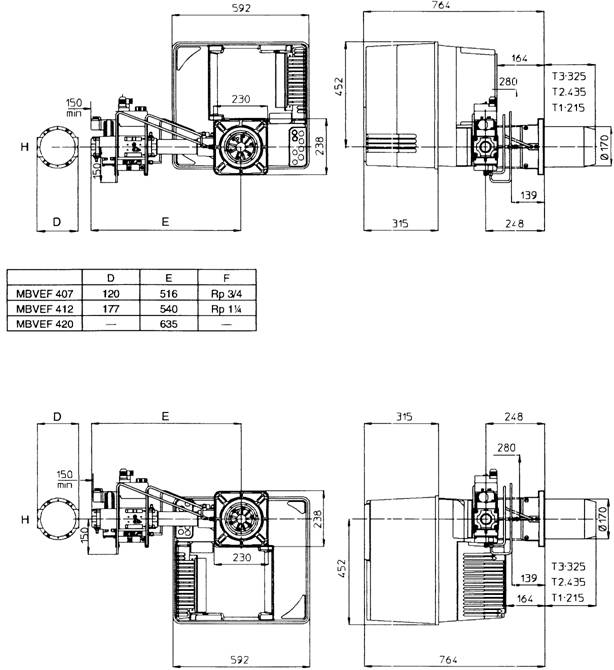

Чертеж с размерами Для техухода с каждой стороны горелки должно быть оставлено свободное место как минимум 0,6 м. Вентиляция котельного помещения Подача свежего воздуха должна составлять 1,2 м3/кВтч мощности горелки. Газорегулирующая арматура Возможен горизонтальный монтаж справа или слева.

Жирным рекомендуемый Ø

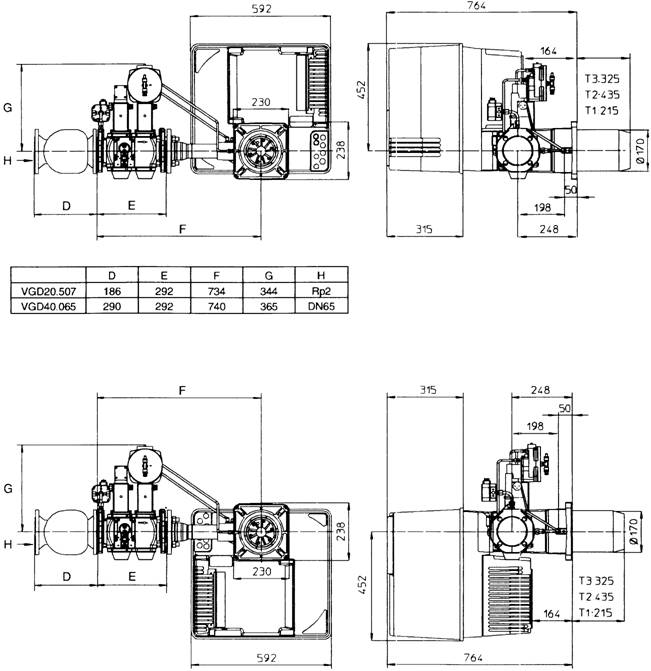

Чертеж с размерами

Чертеж с размерами

Для техухода с каждой стороны горелки должно быть оставлено

свободное место как минимум 0,6 м.

Вентиляция котельного помещения

Подача свежего воздуха должна составлять

1,2 м3/кВтч мощности горелки.

Газорегулирующая арматура

Возможен горизонтальный монтаж справа или слева.

Список запчастей

Поз.	Название	Арт.№

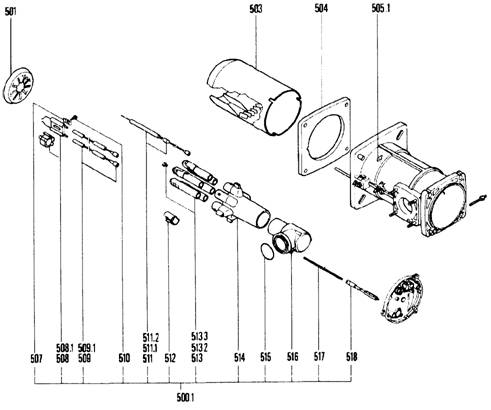

500.1	Оборудование трубки сопла
	Т1
	Т2
	Т3
501	Турбулятор 75 Ø130/40-9FD. +6Ø5 100 Ø125/40-9FD. +6Ø5	А А
503	Жаровая труба 75GX Ø 141/130/170
	х305 Т1	А
	х525 Т2	А
	х415 Т3	А

Поз.	Название	Арт.№
	Жаровая труба
	100GX Ø141/125/170
	х 305 Т1	А
	х 525 Т2	А
	х 415 Т3	А
504	Уплотнение 2x	В
505.1	Винт М6 налево	А
507	Зажимная пружина 2х
508	Электрод (белый) 2х	В
508.1	Держатель для электрода + зонд
509	Кабель розжига 2х
	L850 T1	А
	L1050 T2-T3	В1301230
509.1	Колпачок для розжигового кабеля
510	Винт М4
511	Ионизационный зонд	В
511.1	Ионизационный кабель 2х
	L750 T1	А
	L1050 T2-T3	В
511.2	Зажимная пружина / ионизационный зонд
512	Газовая гильза / газовое сопло 6х
513	Газовые сопла 5х	А
513.2	Газовое сопло / держатель / электрод	А
513.3	Винт Ø2 М5х6 3х
514	Звездообразная газовая головка
515	Кольцо круглого сечения / головка трубки сопла
516	Головка трубки сопла
	Т1
	Т2
	Т3
517	Установочный винт / газовое сопло
	Т1
	Т2
	Т3
518	Удлинение для настройки сопла

Поз.	Название	Арт.№
551	Воздушный короб BG	А
552	Уплотнительная лента для воздушного короба / BG
553	Изоляция / воздушный короб
554	Крышка / воздушный короб
555	Воздушная заслонка	А
557	Пружина / воздушная заслонка
559	Муфта	А
561	Рециркуляция воздуха
	75 (черный)
	100 (белый)
564	Крышка BG	А
565	Ввод для кабеля
572	Колесо вентилятора Ø 240 х 82 Ø 19	А
574	Ниппель дифференциального давления
	75 (черный)
	100 (белый)
575	Реле давления LGW 10 A2	А
576	Двига/400 В
	75 1,1 кВт Ø 19	А
	100 1,5 кВт Ø 19	А
580	Звукоизолирующий колпак	А
581	Маркировочная табличка
	C 75	А
	C 100	А
582	Винт	С
583	Крышка	А
584	Прозрачная крышка	А

Поз.	Название	Арт.№
600	Электрощиток
601	Панель управления
602	Крышка / деблокирование / основание
603	Регулируемое основание
604	Трансформатор розжига	А
604.1	Штекер 2-полюсный 2Р + кабель трансформатора	А
606	3 полюса 3Р./ Реле давления газа
607	3 полюса 3Р./ Газоввый клапан
609	4-полюсный штекер 4Р. / система	А088739
610	Колпак / штекер 4-полюсный 4Р.
611	4-полюсная розетка + кабель регулирования
612	7-полюсный штекер / система	А

Поз.	Название	Арт.№
613	Колпак / штекер 7-полюсный
614	7-полюсная розетка + кабель / рег.
615	Сервопривод SQNA2766	А
619	Резиновый колпачок
620	Реле Finder 4RT 55.34	А
621	Основание реле Finder 55.34
622	Реле контактора двигателя Т. LR2K 400 В 2,6 - 3,7 А	А
623	Контактор двигателя T. LC 1K09	А
624	Цоколь реле
626	Реле SG 5xx	А
627	4-пол. L600 / двигатель вентилятора	А
628	2-пол. / реле давления воздуха
632	Предохранительный комплект	D170279
632.1	Слаботочный педохранитель 5х20 6,3А	A077668
633	Измерительный мост (постоянный ток)
636	Рабочий выключатель 3 поз. 2х
638	Рабочий выключатель 2 поз.
639	Деблокирующая кнопка	А
640	Инфракрасный дисплей
640.1	Опора дисплея
640.2	Блок питания дисплея 230 В перемен. ток /9В пост. ток
640.3	Штекер DB9
	Комплект для дисплея
