Введение (стр. 2 )

— в пределах одной группы, имеющей одинаковые бук­венные позиционные обозначения, элементы располагаются по возрастанию порядковых номеров;

— элементы одного типа с одинаковыми электрическими параметрами, имеющие на схеме последовательные порядко­вые номера, допускается записывать в перечень в одну стро­ку: при этом в графу «Поз. обозначение» вписываются толь­ко позиционные обозначения с наименьшим и наибольшим позиционными номерами (например: С8—С12), а в графу «Кол.» — общее количество таких элементов;

— допускается с целью сокращения трудоемкости вместо повторений наименований элементов (резисторы, конденса­торы...) или обозначений основных конструкторских докумен­тов (ГОСТ, ТУ) оформлять эту информацию в виде общего заголовка группы или подгруппы элементов (например: «Резисторы ОМЛТ ГОСТ 7113—77», или «Резисторы» — этот заголовок записывают один раз в графе «Наименование» и подчеркивают);

— в перечне и на схеме помечают звездочкой (*) пози­ционные обозначения элементов, параметры которых подби­рают при регулировке (при этом на поле схемы должна быть сделана запись типа «* Подбирают при регулирова­нии», а в перечне указывают наименование и предпочтитель­ное значение регулируемого параметра).

Пример оформления перечня элементов приведен в при­ложении 2.

3.2. Правила выполнения сборочных чертежей.

Сборочным чертежом называют документ, предназначен­ный для выполнения по нему сборочных и иных операций, осуществляемых в процессе сборки изделия. Содержащаяся в сборочном чертеже информация должна быть необходима и достаточна для сборки, регулировки и контроля этого из­делия.

3.2.1. Общие положения

Сборочный чертеж должен содержать:

–– изображение изделия с минимальным, но достаточным для осуществления рационального процесса сборки и конт­роля количеством видов, разрезов и сечений, дающих исчер­пывающее представление о расположении и взаимной связи составных частей изделия, соединяемых по данному чертежу;

— размеры, предельные отклонения и другие параметры, которые должны быть выдержаны при сборке;

— указания по обработке составных частей изделия, пре­дусмотренной в процессе или после сборки изделия;

— указания о характере сопряжения поверхностей и ме­тодах его осуществления, если характер сопряжения обеспе­чивается не заданными отклонениями размеров, а подбором, пригонкой и т. п.;

— указания о способе реализации неразъемных соедине­ний (паяных, сварных, клеевых);

— номера позиций составных частей, входящих в изде­лие;

— габаритные, установочные и присоединительные раз­меры, проставленные таким образом, чтобы их использова­ние не требовало каких-либо пересчетов (в зависимости от производственной необходимости эти размеры указывают с предельными отклонениями либо как справочные без допус­ков).

3.2.2. Правила выполнения графических изображений

Графические изображения на сборочном чертеже следует выполнять упрощенно, руководствуясь требованиями ЕСКД и ОСТ 4.010.030—81. Так, согласно ЕСКД, на изображениях сборочного чертежа допускается не показывать фаски, скругления, мелкие детали конструкции, зазоры между стержнем и отверстием. ОСТ 4.010.030—81 регламентирует топологию упрощенных изображений стандартных электрорадиоэлемен­тов. Примеры таких изображений приведены в приложении 3.

Если упрощенное очертание предмета не регламентиро­вано существующими стандартами, его устанавливает кон­структор, руководствуясь следующими правилами:

— упрощенное изображение должно отражать характер­ные особенности топологии оригинала;

— должна быть исключена возможность неправильного монтажа предмета.

Электрорадиоэлементы (резисторы, конденсаторы, микро­схемы и т. п.) на сборочном чертеже маркируют в соответ­ствии с их обозначением на электрической принципиальной схеме (например, R15, C2). Маркировка наносится непосред­ственно на изображение элемента (см. приложение 4). От ос­тальных изображений сборочного чертежа должны быть про­ведены линии—выноски, заканчивающиеся «полкой», парал­лельной основной надписи. Линию-выноску следует проводить от составной части изделия, изображенной на том виде, разрезе, сечении, на котором данная составная часть изобра­жена как видимая, т. е. наиболее наглядно. Заходящая на изображение составной части изделия линия-выноска долж­на быть закончена точкой.

Номера позиций располагаются вне контура изображения параллельно основной надписи и группируются в колонку или строчку на одной линии. Если в изделие входят две (или более) одинаковые составные части, то «полка» с номером позиции наносится только один раз. Допускается от одной «полки» проводить выносные линии к двум и более состав­ным частям изделия; «полку» для записи крепежных дета­лей рекомендуется присоединять к линии-выноске от состав­ной части изделия, которая ими крепится (количество по­требных для фиксации этой составной части крепежных де­талей следует проставлять в скобках после номера соответ­ствующей позиции).

Необходимость пригонки отдельных размеров или пара­метров надлежит оговаривать соответствующей надписью в технических требованиях. Например: «Шайбу поз. 16 при­гнать по толщине, обеспечив осевой люфт валика поз. 3 в пределах 0,1—0,3 мм».

3.2.3. Содержание и правила оформления текстовой информации

Содержание текстовой информации на сборочном чертеже:

— технические требования и (или) технические характе­ристики сборочной единицы;

— указания и рекомендации по проведению сборочных и регулировочных работ (если они не содержатся в соответ­ствующих стандартах или иных отдельных документах);

— критерии качества сборки (при необходимости);

— надписи с обозначением изображений.

Часть текстовой информации (параметры, размеры, услов­ные обозначения) может быть представлена в форме таблиц. При записи текстовой информации допускаются сокращения слов, оговоренные ГОСТ 2.316—68. Другие сокращения не разрешаются.

При выполнении чертежа на двух и более листах тексто­вую часть помещают только на первом листе независимо от того, на каких листах находятся изображения, к которым относятся приведенные в тексте указания.

Технические требования записывают на поле чертежа над основной надписью. Между основной надписью и текстом технических требований следует оставлять поле 20—40 мм для продолжения таблицы изменений. В связи с этим на лис­тах формата более 11 допускается размещать текст двумя колонками. Ширина каждой колонки не должна быть более 185 мм.

Заголовок «Технические требования» не пишут. При из­ложении технических требований следует группировать близ­кую по характеру информацию. Пример технических требо­ваний приводится в приложении 4.

Если электрорадиоэлементы при сборке устанавливаются в соответствии с вариантами ОСТ 4.010.030—81 (приведены в приложении 5), то в тексте технических требований делает­ся соответствующая запись; графическое изображение вари­антов установки электрорадиоэлементов на поле чертежа не требуется.

Размещенные на поле чертежа таблицы при наличии ссы­лок на них в технических требованиях нумеруют в пределах чертежа. При этом над таблицей пишут слово «Таблица» с порядковым номером (без знака №). Если на чертеже толь­ко одна таблица, то ее не нумеруют и слово «Таблица» не пишут. Надписи, относящиеся к отдельным элементам изде­лия и наносимые на «полки» линий-выносок, помещают на тех листах чертежа, на которых это наиболее удобно и на­глядно.

3.2.4. Правила составления спецификации

Для сборочных единиц спецификация является основным конструкторским документом. Спецификация определяет со­став сборочной единицы и необходима для ее комплектова­ния и изготовления. Спецификация — текстовый документ, выполняемый на отдельных листах-бланках по форме, приве­денной в приложении 6.

Спецификация в общем случае состоит из разделов, ко­торые располагают в следующем порядке: документация, комплексы, сборочные единицы, детали, стандартные изде­лия, прочие изделия, материалы, комплекты. Наличие тех или иных разделов определяется составом специфицируемо­го изделия. Наименование каждого раздела указывают в ви­де заголовка в графе «Наименование» и подчеркивают.

В разделе «Документация» располагают документы, со­ставляющие основной комплект конструкторских документов специфицируемого изделия, кроме его спецификации, ведо­мостей эксплуатационных и ремонтных документов. В этот же раздел записывают документы основного комплекта вхо­дящих в состав сборочной единицы неспецифицируемых со­ставных частей, кроме их рабочих чертежей. Внутри раздела документы записывают в следующем порядке: документы на специфицируемое изделие, документы на неспецифицируемые составные части. В каждой части раздела документы запи­сывают в порядке, излагаемом ниже, а в пределах каж­дого обозначения в последовательности, указанной в ГОСТ 2.102—68.

В разделы «Комплексы», «Сборочные единицы», «Дета­ли» вносят соответственно комплексы, сборочные единицы и детали, непосредственно входящие в состав сборочной еди­ницы, подлежащей сборке по данному документу. Запись пе­речисленных изделий производится в алфавитном порядке сочетания начальных букв (знаков) индексов организаций-разработчиков специфицируемых компонентов (АБВГ, ВКСМ, ГБВК, ГВКС...), а в пределах одной организации — в поряд­ке возрастания входящих в кодовое обозначение изделия цифр (графа 2 основной надписи).

В раздел «Стандартные изделия» записывают выпускае­мые по Государственным и отраслевым стандартам изделия, кроме электрорадиоэлементов. В пределах каждой категории стандартов запись производится по группам объединенных по функциональному признаку (например, крепежные изделия, подшипники и т. п.); в пределах каждой группы — в алфа­витном порядке наименований (например, винты, гайки, шай­бы); в пределах каждого наименования — в порядке возра­стания обозначений стандартов; в пределах каждого обозна­чения — в порядке возрастания основных параметров или размеров изделий.

В раздел «Прочие изделия» вносят электрорадиоэлемен­ты, выпускаемые по техническим условиям и стандартам. Эти элементы записывают в порядке их расположения в «Переч­не элементов» принципиальной электрической схемы (см. § 3.1.3) однородными группами; например: конденсаторы С, микросхемы D, резисторы R, полупроводниковые приборы V. В пределах одной группы изделия записывают в порядке возрастания основных параметров или размеров. При этом если используется несколько одинаковых изделий, то в графу «Наименование» они записываются как одно, а в графе «Примечание» перечисляются обозначения этих изделий согласно электрической принципиальной схеме.

В раздел «Материалы» вносят непосредственно входящие в специфицируемое изделие материалы, записывают их в указанной в ГОСТ 2.108—68 последовательности. В раздел «Материалы» не следует записывать лаки, краски, припой, клей, электроды и прочие компоненты, количество или массу которых нельзя определить по чертежу. Указание о необхо­димости применения таких материалов дают в форме записи в технических требованиях или на поле чертежа.

В раздел «Комплекты» вносят ведомости эксплуатацион­ных и ремонтных документов и применяемые по конструк­торским документам комплекты, которые непосредственно входят в специфицируемое изделие. Последовательность за­писи изложена в ГОСТ 2.108—68.

В графах спецификации должны быть указаны:

1. В графе «Формат» — формат записанных в графе «Обо­значение» документов. Если документ выполнен на несколь­ких листах различных форматов, то в графе проставляют звездочку, а в графе «Примечание» перечисляют все форма­ты в порядке их увеличения. Графу «Формат» не заполняют для записанных в разделах «Стандартные изделия» и «Ма­териалы» документов.

2. В графе «Зона» указывается зона, в которой изобра­жена записываемая составная часть (при разбивке поля чер­тежа на зоны по ГОСТ 2.104—68).

3. В графе «Поз.» указываются порядковые номера непо­средственно входящих в специфицируемое изделие частей в последовательности записи их в спецификации. Составным частям разделов «Документация» и «Комплекты» номеров позиций не присваивают.

4. В графе «Обозначение» — обозначение документов, за­писанных в разделах «Документация», «Комплексы», «Сбо­рочные единицы», «Детали», «Комплекты». Графу не запол­няют в разделах «Стандартные изделия», «Прочие изделия», «Материалы».

5. В графе «Наименование» — наименование документов (раздел «Документация») или изделий в соответствии с ос­новной надписью основного конструкторского документа (разделы «Комплексы», «Сборочные единицы», «Детали», «Комплекты»). В разделе «Стандартные изделия» в этой графе указывают наименование и обозначение изделий в соответствии со стандартами на эти изделия, а в разделе «Прочие изделия» — наименование и обозначение в соответ­ствии с документами на поставку изделий. В разделе «Ма­териалы» графа «Наименование» содержит информацию о наименовании и обозначении материалов, установленных со­ответствующими стандартами.

6. В графе «Кол.» — количество составных частей или об­щее количество материала (с указанием единиц измерения) на одно специфицируемое изделие.

7. В графе «Примечание» — дополнительные сведения по организации производства (заполняется по усмотрению раз­работчика документа). Пример спецификации приведен в приложении 6.

3.3. ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ПЕЧАТНЫХ ПЛАТ

В соответствии с классификационными признаками ГОСТ 2.101—68 «Виды изделий» односторонние и двухсторонние печатные платы относятся к классу деталей, так как изго­тавливаются из материала одной марки без применения сбо­рочных операций. Чертеж такой платы является основным конструкторским документом и, следовательно, в нем долж­на быть сосредоточена вся необходимая для изготовления платы информация.

3.3.1. Правила выполнения графических изображении

Основные правила выполнения чертежей печатных плат установлены ГОСТ 2.417—78. Чертеж выполняют в масшта­бах 1:1, 2:1, 4:1, 5:1, 10:1. Размеры всех элементов ука­зывают в соответствии с ГОСТ 2.307—68, а также с помощью координатных сеток в прямоугольной или полярной системе координат. Размеры печатной платы должны соответствовать требованиям ГОСТ 10.317—72.

Чертеж печатной платы следует выполнять линиями, тол­щина которых определяется способом выполнения чертежа и конструкцией платы. При этом допускаются отклонения от ГОСТ 2.303—68.

Если для указания размеров используется прямоугольная система координат, то на изображение печатной платы долж­на быть нанесена координатная сетка.

Координатную сетку наносят тонкими сплошными линиями с шагом 1,25 или 2,5 мм и в соответствии с указанным в графе 6 основной надписи масштабом. Линии координатной сетки нумеруются. Шаг нумерации (рис. 3.7) определяется насыщенностью ри­сунка и масштабом изображения. Каждую пятую, или деся­тую линии рекомендуется выделять (рис. 3.8),

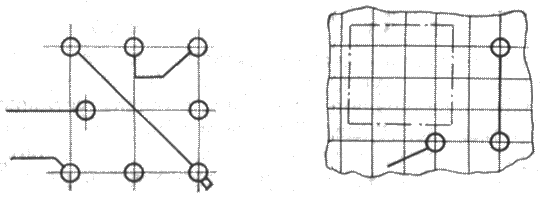

Рис. 3.7 Рис. 3.8

увеличивая их толщину до половины толщины контурных линий. Допус­кается разряжать координатную сетку; при этом в разделе «Технические требования» должно быть сообщение типа «Линии координатной сетки условно нанесены через одну». Координатную сетку допускается не наносить, когда коорди­наты центров монтажных и переходных отверстий указаны в таблице координат или на чертеже, а конфигурация про­водников может быть произвольной. Координатная сетка в зависимости от способа выполнения чертежа наносится в од­ном из следующих вариантов: по всему полю чертежа (рис. 3.9, а), по контуру изображения (рис. 3.9, б), на расстоянии 10—15 мм от контура изображения (рис. 3.9, в). За начало прямоугольной, системы координат на главном виде печатной платы можно принять центр крайнего левого нижнего отверстия, расположенного на поле платы (рис. 3.10, а); левый нижний угол платы (рис. 3.10, б); левая нижняя точка, обра­зованная линиями построения (рис. 3.10, в).



а) б) в)

Рис. 3.9



Рис. 3.10

Координаты монтажных и переходных отверстий на поле платы задают одним из следующих способов: указанием зна­чений координат (в миллиметрах) на поле чертежа; нумера­цией отверстий (рис. 3.11) с занесением значений размеров их координат по осям Х и Y в таблицу (табл. 3.7); таблицей, помещаемой в составе технических требований.

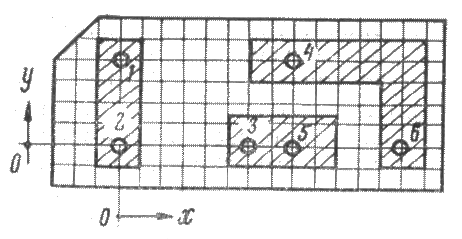

Рис. 3.11

Таблица 3.7

№ отверстия		1	2	3	4	5	6
Координаты, мм	X	0	0	15	20	20	32,5
Y	10	0	0	10	0	0

Для насыщенных печатным монтажом плат наиболее удо­бен последний способ. Входом таблицы являются номера отверстий, выходом — координаты этих отверстий по осям Х и Y. Как правило, для нумерации отверстий на поле чер­тежа используется дополнительный вид изображения платы без координатной сетки и проводников. Однако для этих це­лей можно использовать и основной вид изображения.

Отверстия на плате следует располагать в узлах коорди­натной сетки. На чертеже отверстия показывают упрощенно одной окружностью (без окружностей зенковки и контактной площадки). Чтобы их различить, используют условные обо­значения. Расшифровка условных обозначений дается в фор­ме таблицы в разделе «Технические требования»; пример оформления такой таблицы приведен в приложении 7 (табл. 2). Группы отверстий, предназначенные для установки микросхем, соединителей, реле и других многоконтактных элементов, размещают в соответствии со следующим прави­лом: в узлах координатной сетки должны быть размещены отверстия, расстояния между осями которых кратны шагу координатной сетки; остальные отверстия — согласно уста­новочным размерам (рис. 3.12).

Участки печатной платы, которые по конструктивным или технологическим соображениям не следует занимать провод­никами, обводят на чертеже утолщенной штрихпунктирной линией (рис. 3.13).



Рис. 3.12 Рис. 3.13

Проводники шириной менее двух миллиметров изобража­ются на чертеже линией (рис. 3.14, поз. 1), являющейся осью симметрии проводника. Толщина этой линии должна быть примерно равна удвоенной толщине контурной линии. Значе­ния ширины проводников (номинальные и предельно-допустимые величины должны быть указаны в разделе «Техниче­ские требования»). Проводники шириной более двух милли­метров могут изображаться двумя линиями со штриховкой (рис. 3.14, поз. 2); численное значение ширины проводников не указывают, если обозначающие проводники линии совпа­дают с линиями координатной сетки. Проводники шириной более двух миллиметров допускается изображать одной утол­щенной линией, если в разделе «Технические требования» имеется соответствующее разъяснение.

Форму и размеры элементов печатного монтажа (кон­тактных площадок, экранов и прочего) можно изображать на чертеже условно, если в разделе «Технические требова­ния» даны соответствующие разъяснения. Отдельные элемен­ты рисунка печатной платы допускается выделять на черте­же штриховкой, зачернением и другими средствами (рис. 3.15), если это не затрудняет восприятия чертежа.

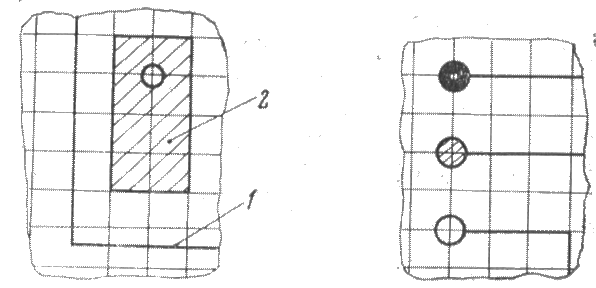

Рис. 3.14 Рис. 3.15

На изображении печатной платы допускается наносить надписи, знаки и другую информацию (позиционные обозна­чения электрорадиоэлементов, знак стороны установки эле­ментов и тому подобные). При этом в разделе «Технические требования» следует сделать запись, если какие-либо содержащиеся на изображении платы знаки должны отсутствовать на самих изделиях.

3.3.2. Правила оформления технических требовании

Изображения на чертеже печатной платы инвариантны. Они не отражают специфику технологии и конструкции. Эта специфика и должна быть отражена в разделе «Технические требования».

Технические требования должны быть записаны на поле чертежа над основной надписью. Между основной надписью и текстом технических требований следует оставлять поле (от 20 до 40 мм) для продолжения таблицы изменений. В связи с этим на листах формата более 11 допускается раз­мещать текст двумя колонками. Ширина каждой колонки не должна быть более 185 мм. Между основной надписью и тек­стом технических требований не должно быть изображений, видов или иной не относящейся к техническим требованиям информации.

Заголовок «Технические требования» не пишут. При за­писи технических требований запрещаются любые сокраще­ния слов, кроме оговоренных ГОСТ 2.316—68.

Излагают технические требования, группируя близкую по характеру информацию, как правило, в следующей последо­вательности:

— технология изготовления печатной платы;

— шаг координатной сетки;

— наименьшее расстояние между проводниками;

— требования к смещению и подрезке контактных пло­щадок, расположенных в узких местах;

— указания о покрытиях;

— указания о маркировании и клеймении в соответствии с требованиями ГОСТ 2.314—68.

Пример оформления технических требований приведен в приложении 7.

4. Классификация изделий и обозначение

конструкторских документов по ЕСКД.

По ГОСТ 2.201-80 каждому изделию должно быть присвоено обозначение, которое включает в себя четырехзначный буквенный код организации разработчика, шестизначный цифровой код и трехзначный порядковый регистрационный номер изделия.

Пример обозначения изделия:

АБВГ. 342711. 001

Порядковый регистрационный номер изделия

Код классификационной характеристики изделия

Код организации-разработчика

Четырехзначный буквенный код организации-разработчика назначается по кодификатору организации-разработчика и присваивается в централизованном порядке.

Код классификационной характеристики присваивают изделию и конструкторскому документу по классификатору изделий и конструкторских документов машиностроения и приборостроения (классификатору ЕСКД).

В классификаторе ЕСКД все изделия поделены на классы по функциональному признаку. Изделия каждого делятся на подклассы, группы, подгруппы и виды.

Структура кода классификационной характеристики изделия на примере:

3 4 2 7 1 1

вид

подгруппа

группа

подкласс

класс

В приложении 8 приведены коды классификационных характеристик некоторых изделий ЭВМ.

В приложении 9 приведены условные графические обозначения некоторых логических элементов.

ЛИТЕРАТУРА

1.ГОСТ 2.730—73. ЕСКД. Обозначения условные графические в схе­мах. Полупроводниковые приборы.

2.ГОСТ 2.728—74. ЕСКД. Обозначения условные графические в схе­мах. Резисторы, конденсаторы.

3.ГОСТ 2.755—74. ЕСКД. Обозначения условные графические в схе­мах. Устройства коммутационные и контактные соединения.

4.ГОСТ 2.751—82. ЕСКД. Обозначения условные графические в схе­мах. Электрические связи, провода, кабели и шины.

5.ГОСТ 2.743—82. ЕСКД. Обозначения условные графические в схе­мах. Элементы цифровой техники.

6.ГОСТ 2.721—74. ЕСКД. Обозначения условные графические в схе­мах. Обозначения общего применения.

Приложение 1

* Подбирают при регулировке
					АБВГ.Э3 2
					1 Схема электрическая принципиальная	Лит.	Масса	Масшт.
Изм.	Лист	№ докум.	Подп.	Дата		Т	4	5	6
Разраб.	Чернов
Пров.	Василькевич
Т. контр.				Лист	Листов 1
				3	9
Н. контр
Утв	Василькевич

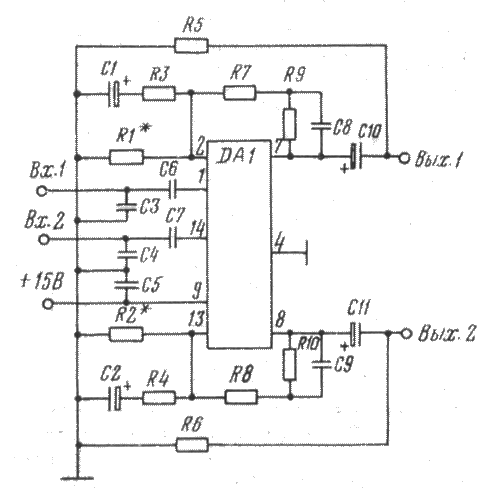

Рис. П.1
