Продолжение приложения 3
и) | ТРАНЗИСТОРЫ: любых типов при установке по вар. V в; |
к) | МИКРОСХЕМЫ: в корпусе 2; |
л) | МИКРОСХЕМЫ: в корпусе 4, 401.14-2; |
м) | МИКРОСХЕМЫ: в корпусе ; |
н) | МИКРОСХЕМЫ: в корпусе 301, 8-1, 301.8-2, ; |
о) | МИКРОСХЕМЫ: в корпусах 1¸ 151.15-6; |
Рис. П.4
Приложение 4
| 1.* Размеры для справок 2. Покупные радиоэлементы должны пройти входной контроль в соответствии с “Инструкцией”. АБВГ. 3. Электромонтаж по АБВГ.Э3 4. ТТ к электромонтажу по НО.010.001. 5. Шаг координатной сетки 2,5 мм 6. Установку элементов производить по ОСТ4.010.030-81 7. Элементы R1…R10, C1, C2, C6, C7, C10, C11 установить по варианту Iа. 8. Элементы С3…C5, C8, C9 установить по варианту IIв. 9. Элемент DA1 установить по варианту VIIIа. 10. Паять Т4А-ПОС-61 ГОСТ 11. Маркировать краской МКЭ4, черная по ОСТ4.ГО.054.205С1. Шрифт 3 по НО.010.007. 12. После настройки плату покрыть лаком УР231 ТУБ С14. Выходные контакты от лака предохранить. 13. Схемные обозначения элементов показаны условно 14. Остальные ТТ по ОСТ4.ГО.070.015 15. На виде сверху электрорадиоэлементы условно не показаны. | ||||||||||
АБВГ.СБ | |||||||||||
Усилитель НЧ Сборочный чертеж | Лит | Масса | Масшт. | ||||||||
Изм | Лист | № докум | Подп. | Дата | Т | 0,1 | 2:1 | ||||
Разраб | Чернов | ||||||||||
Провер. | Василькевич | ||||||||||
Т. контр. | Лист | Листов 1 | |||||||||
Н. контр. | |||||||||||
Утверд. | |||||||||||
Приложение 5
Установку навесных элементов на печатные платы ТЭЗ следует производить в соответствии с рекомендациями ОСТ4.010.030—81. В этом нормативном документе предусмотрены девять основных вариантов установки и закрепления элементов; кодируются эти варианты римскими цифрами. Применение рекомендуемых ОСТ4.010.030—81 вариантов закрепления элементов позволяет, как правило, обеспечить возможность эксплуатации аппаратуры при установленных в ТУ на электрорадиоэлементы уровнях механических воздействий. Исключением является лишь закрепление элементов по вариантам IIг, VIб, VIIа; здесь механические нагрузки при эксплуатации не должны превышать требований третьего класса по ГОСТ В.20.39.304—76.
Резисторы, конденсаторы, диоды и другие элементы с двумя выводами рекомендуют устанавливать на одноплатные конструкции — по вариантам I — III (рис. П.5.1—П.5.3), а на двухплатные конструкции — по варианту IV (рис. П. 5.4).
![]() |
Рис. П.5.1
![]() |
Рис. П.5.2
Транзисторы устанавливаются по варианту V. При этом для обеспечения должной механической прочности корпус транзистора приклеивают к плате (вариант Va, рис. П.5.5), специальной втулке (вариант Vб, рис. П.5.6), либо закрепляют с помощью держателя (вариант Vв, рис. П. 5.7) или подставки (вариант Vг, рис. П.5.7).
![]() |
Рис. П.5.3 Рис. П.5.4
Продолжение приложения 5
![]() |
Рис. П. 5.5 Рис. П.5.6
![]() |
Рис. П.5.7
![]() |
Рис. П.5.8
![]() |
Рис. П.5.9
Рис. П.5.10
Продолжение приложения 5
![]() |
Рис. П.5.11

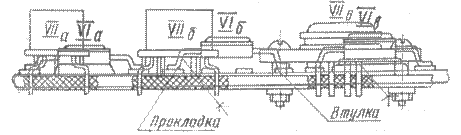

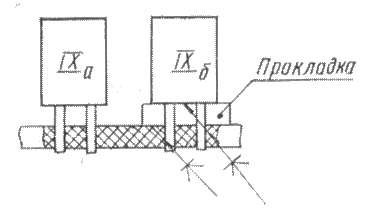

Микросхемы с планарными выводами устанавливаются по варианту VI. Монтаж микросхем по варианту VIa возможен (рис. П.5.8), если печатные проводники и отверстия имеют электроизоляционную защиту. При установке по варианту VIв микросхемы монтируются на теплоотводящие или электроизоляционные шины. Микросхемы со штыревыми выводами в круглом корпусе следует устанавливать по варианту VII (рис. П.5.9); высокая механическая устойчивость обеспечивается за счет применения клея и изоляционных прокладок (вариант VIIб), а также специальных конструкционных элементов (вариант VIIв). Микросхемы в прямоугольных и специальных корпусах со штыревыми выводами устанавливаются по варианту VIII (рис. П.5.10). Электролитические конденсаторы, реле и другие навесные элементы с односторонним располжением выводов рекомендуют устанавливать по варианту IX (рис. П.5.11).
Приложение 6
Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Примечание | ||
Документация | ||||||||
А3 | АБВГ СБ | Сборочный чертеж | ||||||
А4 | АБВГ Э3 | Схема электрическая | ||||||
принципиальная | ||||||||
А4 | АБВГ ПЭ3 | Перечень элементов | ||||||
Детали | ||||||||
А3 | 1 | АБВГ | Плата | 1 | ||||
Прочие изделия | ||||||||
Конденсаторы | ||||||||
4 | К10-23-М150-1 нФ±10% | 2 | С3, С4 | |||||
0Ж0.4ТУ | ||||||||
6 | КМ-6-Н90-0,1 мкФ | 1 | С5 | |||||
0Ж0.4ТУ | ||||||||
8 | К71-7-3,3 нФ±5% | 2 | С8, С9 | |||||
0Ж0.4ТУ | ||||||||
АБВГ. | ||||||||
Изм. | Лист | № докум. | Подп. | Дата | ||||
Чертил | Чернов |
| Лит. | Лист | Листов | |||
Препод. | Василькевич | Т | 1 | 2 | ||||
Проверил. | ||||||||
Принял | ||||||||
а)
|
