Схема теплоснабжения Бакальского городского поселения (стр. 1 )

	«УТВЕРЖДАЮ» Глава Бакальского городского поселения ___________________ «___»_____________ 2013 г.

СХЕМА ТЕПЛОСНАБЖЕНИЯ

БАКАЛЬСКОГО ГОРОДСКОГО ПОСЕЛЕНИЯ

1  Краткая характеристика Бакальского ГП

г. Бакал Челябинской области, Саткинского района основан в 1757 г. как посёлок при Бакальском железорудном месторождении в верховье р. Бакал. Посёлок городского типа с 27 июля 1928 года. Город с 25 октября 1951 года, образован объединением нескольких горняцких посёлков: Бакал, Рудничный, Иркускан, Катавка и др.

Статус муниципального образования «Бакальское городское поселение» определен ст.3 Закона Челябинской области от 01.01.01 года («О статусе и границах Саткинского муниципального района, городских и сельских поселений в его составе»).

Муниципальное образование «Бакальское городское поселение» расположено в западной части района и области на расстоянии 20 км от г. Сатка и 258 км от г. Челябинска, площадь территории составляет 32 040 га (в том числе г. Бакал – 3 534 га). Граничит с Саткинским городским поселением, Катав-Ивановским муниципальным районом, Трехгорным городским округом, Усть-Катавским городским округом, республикой Башкортостан. В состав Бакальского городского поселения входят поселки: Брусничный, Ельничный, Межгорный, ж/д. разъезд Рудничное.

Район представляет собой резко гористую местность, определяемую системой двух вытянутых в северо-восточном направлении горных хребтов - Шуйда и Баландиха на западе и Иркускан на востоке, разделенных широкой долиной (значительные перепады высотных отметок в ландшафте города усложняет транспорт тепла от источника до потребителей).

В городе ведётся добыча и обогащение железной руды (Бакальское рудоуправление, контрольный пакет принадлежит Магнитогорскому металлургическому комбинату). Действует Бакальский завод горного оборудования по производству запасных частей для экскаваторов и ремонту горно-обогатительного оборудования. Также функционирует филиал Златоустовской швейной фабрики, хлебозавод. Производство щебня.

Географические координаты города: широта – 54°56'; долгота – 58°48'. Отклонение от московского времени, два часа.

Тип климата – «Умеренно-континентальный».

Климатические показатели для расчёта теплоснабжения:

·  Продолжительность отопительного сезона – 234 суток;

·  Расчетная температура наружного воздуха на отопление – минус
34 оС;

·  Средняя температура наружного воздуха за отопительный период – минус 6,5 оС;

·  Расчётная температура воздуха внутри помещения – плюс 20.

Численность населения Бакальского ГП представлена в таблице 1.1.

Таблица 1.1 Численность населения Бакальского ГП

Численность населения по годам, (тыс. жителей)
1931	5,5	1979	26,8	2000	21,8	2007	21,7
1939	6,3	1989	24,1	2001	21,7	2008	21,6
1959	29,4	1992	23,8	2003	22,3	2010	21,3
1967	31,0	1996	22,5	2005	22,0
1970	27,4	1998	22,1	2006	21,8

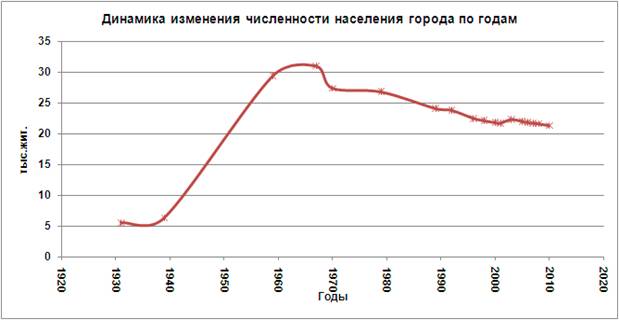

На рисунке 1.1 представлена динамика изменения численности населения города Бакальского ГП с 1931 года.

Рисунок 1.1 Динамика численности населения Бакальского ГП по годам

Из таблицы 1.1 и рисунка 1.1 видно, что население Бакальского ГП резко растёт с 1930 года и достигает максимума в 1967 году (31,0 тыс. чел.), что обусловлено полномасштабным строительством города, начавшемся в 1925 году. В дальнейшем численность населения города постепенно снижалась и к 2010 году составила 21,3 тыс. жителей.

2  Институциональная и функциональная структуры системы теплоснабжения города

Все централизованное теплоснабжение Бакальского ГП производится открытым акционерным обществом «Челябкоммунэнерго».

осуществляет следующие виды регулируемой деятельности:

·  производство тепловой энергии на правах аренды начиная с октября 2011 года;

·  передачу (транспорт) теплоносителя по всем внешним тепловым сетям от котельных до узлов ввода потребителей на правах аренды начиная с октября 2006 года;

·  реализацию тепловой энергии.

Эксплуатацию большей части внутридомовых систем отопления и ГВС осуществляют Управляющие компании на основании договоров с потребителями.

Количество лицевых счетов - 8 675 шт., в том числе:

·  извещений населения – 8526 шт.;

·  количество счетов фактур предприятий, организаций и ЧП – 149 шт.

Расчёты за тепловую энергию предприятий организаций и ЧП осуществляются по договору на основании выставленных счетов – фактур в 1С – бухгалтерия.

Расчёты за тепловую энергию населения осуществляется абонентским отделом , с использованием программного обеспечения ИНАРИ-ЖКХ г. Санкт-Петербург, на основании выставленных счетов – извещений.

Система договорных отношений между потребителем и поставщиком тепла нуждается в совершенствовании, договоры должны заключаться в соответствии со статьями 539-548 (§6 раздела «Энергоснабжение») ГК РФ.

В договорах должны быть зафиксированы обязательства теплоснабжающей организации, условия при которых потребитель имеет возможность получить качественное теплоснабжение. Прежде всего, это температурный график отпуска тепла в зависимости от температуры наружного воздуха, расход сетевой воды и т. д.

Только при соблюдении этих условий потребитель имеет возможность получить необходимое ему количество тепловой энергии, среднемесячное количество которой, при отсутствии приборов учета, определяется по нормативам потребления тепла, утвержденным Органом местного самоуправления для различных групп потребителей и по эксплуатационным нормам для нежилых помещений. В случае если теплоснабжающая организация не соблюдает эти условия, к ней должны применяться штрафные санкции. Величина платы не должна зависеть от отпуска Теплоснабжающей организацией Заказчику тепловой энергии сверх количества, соответствующего договорным условиям (при перетопах).

Источниками централизованного теплоснабжения городского поселения являются три котельных (центральная котельная г. Бакал, котельная пос. Рудничный и котельная пос. Иркускан). В остальных населённых пунктах городского поселения централизованное теплоснабжение отсутствует. Отпуск тепла от котельных осуществляется по температурному графику 95/70 оС (центральная котельная) и 90/70 оС (котельные пос. Рудничный и пос. Иркускан). Групповые центральные тепловые пункты в системах централизованного теплоснабжения городского поселения отсутствуют (за исключением одного ЦТП Калининского мкр. г. Бакал, которое в основном исполняет функции перекачивающей насосной станции).

Трассировка тепловых сетей тупикового типа, система теплоснабжения от центральной котельной открытая, от котельных пос. Рудничный и Иркускан – закрытая, присоединение абонентов по зависимой схеме. В пос. Рудничный и Иркускан горячее водоснабжение отсутствует, в г. Бакал с 2008 года ГВС в летний период (2÷3 месяца) не осуществляется (из-за убыточности).

В связи со значительными перепадами высотных отметок в ландшафте города Бакал (до 66 метров), для транспорта тепла в системе централизованного теплоснабжения используется четыре перекачивающие насосные станции и одно ЦТП, при протяжённости тепловых сетей около 44 км. в двухтрубном исчислении.

3  Источники систем централизованного теплоснабжения

3.1  Общие положения

Централизованное теплоснабжение потребителей Бакальского ГП осуществляется от трёх муниципальных котельных, эксплуатируемых :

·  Центральная котельная, предназначена для теплоснабжения потребителей непосредственного г. Бакал;

·  Котельная посёлка Рудничный;

·  Котельная посёлка Иркускан.

3.2  Центральная котельная

Центральная котельная является источником теплоснабжения непосредственной г. Бакала.

Основным видом топлива для котельной является природный газ. Газоснабжение котельной производится по одному вводу от магистрального газопровода высокого давления. Резервным видом топлива для котельной является мазут.

Тепловая энергия в горячей воде, вырабатываемая водогрейными котлами, используется для отопления и горячего водоснабжения (ГВС) населения, бюджетных организаций и промышленных предприятий г. Бакала. Температурный график отпуска тепла 95/70 оС.

Вырабатываемый паровыми котлами пар используется на собственные нужды котельной: химводоподготовка; мазутное хозяйство. Кроме того потребителями пара являются городская баня и некоторые объекты (ГРП-1 и помещение химчистки).

Система прокладки тепловых сетей тупиковая, схема присоединения потребителей зависимая, открытого типа. Централизованных тепловых пунктов в СЦТ не предусмотрено, за исключением ЦТП Калининскоко мкр. (после реконструкции перекачивающей насосной станции в тепловой пункт). Схема присоединения потребителей после ЦТП Калининского мкр. зависимая, открытого типа.

Теплоноситель вода транспортируется до потребителей по шести магистралям:

·  Четыре магистрали для обеспечения потребителей муниципальных районов города: Северный, Центральный, Южный и Калининского микрорайона:

·  Одна магистраль для теплоснабжения РПК:

·  Одна магистраль для теплоснабжения также сторонних потребителей Шахта «Седеритовая».

3.3  Котельная посёлка Иркускан

Котельная является источником теплоснабжения для потребителей посёлка Иркускан.

Основным видом топлива для котельной является природный газ. Газоснабжение котельной производится по одному вводу от магистрального газопровода высокого давления. Резервным видом топлива для котельной является мазут.

Тепловая энергия, вырабатываемая водогрейными котлами, используется для отопления муниципального жилого фонда, бюджетных организаций, предприятий и части жилого фонда частного сектора, температурный график отпуска тепла от котельной 90/70 оС. В настоящее время услуга ГВС населению не предоставляется, и жители несанкционированно разбирают горячую воду из системы отопления.

Система прокладки тепловых сетей тупиковая, схема присоединения потребителей зависимая, закрытого типа без ГВС. Централизованных тепловых пунктов в СЦТ не предусмотрено. Подпитка теплосети производится сырой водой, что ускоряет коррозию, как трубопроводов тепловых сетей, так и внутридомовых систем отопления.

.

циркуляционные насосы нерасчётной мощности. Некоторые абоненты чтобы улучшить циркуляцию теплоносителя сливают воду из системы отопления.

3.4  Котельная посёлка Рудничный

До ноября 2010 года теплоснабжение пос. Рудничный осуществлялся от мазутной котельной, оборудованной тремя водогрейными котлами НР-18, общей производительностью 1,8 Гкал/ч, котлы были введены в эксплуатацию в 1958 году, основным топливо был мазут, резервным – уголь.

В ноябре 2010 года запущена в эксплуатацию блочная газовая котельная БКУ «ОЗНА Гелиос – 1,0х2», с установленной мощностью водогрейных котлов 1,75 Гкал/ч. Котельная полностью автоматизирована.

Основным видом топлива для котельной является природный газ. Газоснабжение котельной производится по одному вводу от магистрального газопровода. Резервным топливным для котельной является мазут, для хранения и подачи мазута используется мазутное хозяйство старой котельной.

Тепловая энергия, вырабатываемая водогрейными котлами, используется для отопления муниципального жилого фонда, бюджетных организаций, предприятий и части жилого фонда частного сектора, температурный график отпуска тепла от котельной 90/70 оС. В настоящее время услуга ГВС населению не предоставляется, и жители несанкционированно разбирают горячую воду из системы отопления.

Система прокладки тепловых сетей тупиковая, схема присоединения потребителей зависимая, закрытого типа без ГВС. Централизованных тепловых пунктов в СЦТ не предусмотрено. Подпитка теплосети производится сырой водой из водопровода г. Бакал, что ускоряет коррозию, как трубопроводов тепловых сетей, так и внутридомовых систем отопления.

Подпитка тепловых сетей осуществляется сырой водой из водопровода г. Бакал.

Тепловые сети

3.5  Общие положения

являются арендаторами муниципальных тепловых сетей, обеспечивающих транспортировку теплоносителя от трёх источников тепловой энергии.

Схемы тепловых сетей двухтрубные циркуляционные, подающие тепло к абонентам, тупикового типа.

Система горячего водоснабжения для г. Бакал открытая. ГВС в посёлках Иркускан и Рудничный отсутствует.

В ведении находятся 48,98 км водяных тепловых сетей (в двухтрубном исчислении), в том числе.

·  Протяжённость трубопроводов тепловых сетей г. Бакал 36,02 км, в двухтрубном исчислении:

·  Протяжённость трубопроводов тепловых сетей пос. Иркускан 7,66 км, в двухтрубном исчислении;

·  Протяжённость трубопроводов тепловых сетей пос. Рудничный 5,3 км, в двухтрубном исчислении.

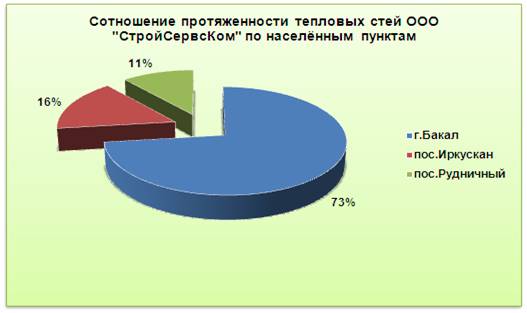

На рисунке 4.1 представлено соотношение протяжённости тепловых сетей, эксплуатируемых по городу и посёлкам.

Рисунок 4.1 Соотношение протяжённости тепловых сетей

Для теплоизоляции трубопроводов тепловых сетей применяется минераловатная изоляция с обвёрткой рубероидом. Прокладка трубопроводов тепловых сетей в основном надземная на эстакадах и низких отдельно стоящих опорах и подземная в проходных и непроходных сборных железобетонных каналах (бесканальной прокладки нет).

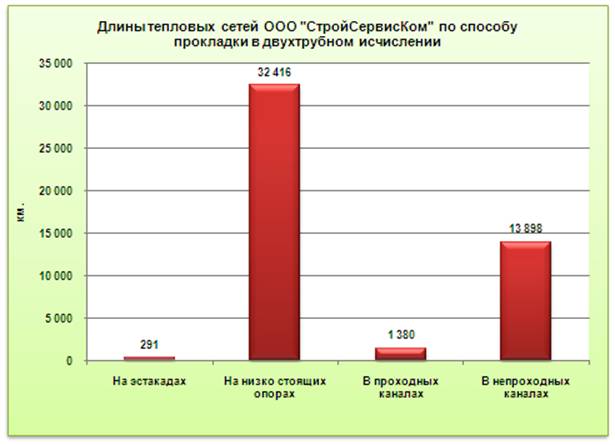

На рисунке 4.2 представлена гистограмма тепловых сетей Бакальского ГП по виду прокладки.

Рисунок 4.2 Способы прокладки тепловых сетей

Универсальным показателем, позволяющим сравнивать системы транспортировки теплоносителя, отличающиеся масштабом теплофицируемого района, является удельная материальная характеристика сети, равная

[м2/Гкал/ч], где:

- присоединённая тепловая нагрузка, Гкал/ч;

М – материальная характеристика сети, равная

М = [м2], где:

– диаметр i – того прямого и обратного участка трубопровода тепловых сетей [м];

– длинна i – того прямого и обратного участка трубопровода тепловых сетей [м].

3.6  Тепловые сети центральной котельной

Зона действия центральной котельной представлена на рисунке 4.3. Характеристики участков тепловых сетей центральной котельной приведены в приложении А настоящего отчёта

Рисунок 4.3 Зона теплоснабжения центральной котельной

От коллектора центральной котельной отходят четыре магистральных трубопроводы Южная магистраль (к Южному району города), Северная магистраль (к Северному району города), Центральная магистраль (к Центральному району города) и магистраль Микрорайона (к Калининскому, самому новому, микрорайону города) общей протяжённостью трубопроводов 36,02 км в двухтрубном исчислении, с материальной характеристикой 11 304 кв. м.

Суммарная протяжённость трубопроводов Южной магистрали составляет 8,45 км в двухтрубном исчислении, с материальной характеристикой 2 957 кв. м.

Суммарная протяжённость трубопроводов Северной магистрали составляет 8,16 км в двухтрубном исчислении, с материальной характеристикой 2 938 кв. м.

Суммарная протяжённость трубопроводов Центральной магистрали составляет 10,20 км в двухтрубном исчислении, с материальной характеристикой
2 598 кв. м.

Суммарная протяжённость трубопроводов Микрорайона магистрали составляет 9,20 км в двухтрубном исчислении, с материальной характеристикой 2 810 кв. м.

Прокладка трубопроводов тепловых сетей на 55% надземная, произведена на низких отдельно стоящих опорах, а также подземная – в непроходных сборных железобетонных каналах. Кроме того, имеются участки тепловых сетей, проложенных в проходных каналах, на эстакадах и в не отапливаемых подвалах.

Материальная характеристика трубопроводов тепловых сетей по видам прокладки представлена в таблице 4.1 и на рисунке 4.4.

Таблица 4.1 Материальная характеристика тепловых сетей по видам прокладки

Магистраль	Длинна, м	Материальная характеристика, кв. м.
Общая	Эстакады	Низкие опоры	Проходной канал	Не проходной канал
Южная	8 450	2 957		2 498		459
Северная	8 163	2 938	287	743	308	1 600
Центральная	10 201	2 597		1 342		1 255
Микорорайон	9 204	2 810		1 837	122	851
ИТОГО:	36 018	11 302	287	6 420	430	4165

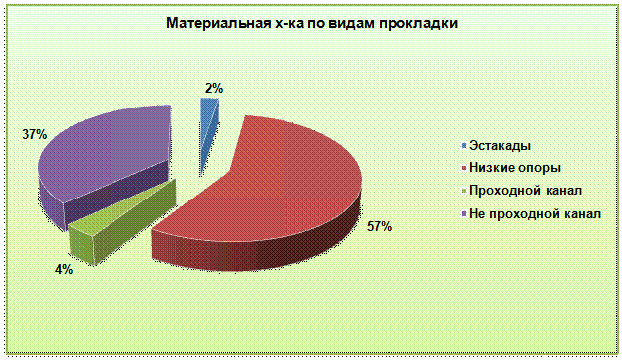

Рисунок 4.4 Материальная характеристика тепловых сетей от центральной котельной по видам прокладки

Из рисунка видно, что у трубопроводов надземной прокладки на низких опорах наибольшая материальная характеристика, наименьшая материальная характеристика у трубопроводов проложенных на эстакадах.

На трубопроводах, проложенных как надземным способом, так и подземным установлена необходимая стальная запорная арматура для секционирования тепловых сетей на участки, дренирования сетевой воды, выпуска воздуха из трубопроводов и отключения ответвлений к потребителям тепловой энергии.

Вся запорная арматура, за исключением дренажей и воздушников, установлена, в основном, в камерах оборудованных люками, кроме этого есть переходные камеры для перехода трубопроводов из подземной прокладки в надземную.

Необходимо отметить, что между тепломагистралями отсутствуют резервные связи и перемычки. В связи с этим отсутствует возможность осуществлять перераспределение нагрузок между магистралями в случае возникновения аварийных ситуаций на тепловых сетях.

Из-за сложного рельефа местности и растянутости города в направлении север-юг тепловые сети оснащены четырьмя подкачивающими насосными станциями.

Средний срок службы тепловых сетей 29 лет, процент износа порядка 87%,

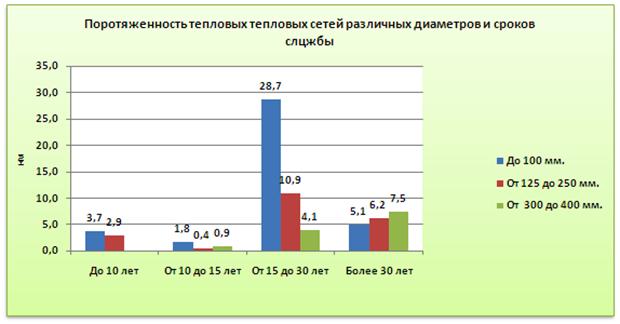

На рисунке 4.5 представлена гистограмма сроков службы тепловых сетей центральной котельной по диаметрам трубопроводов.

Рисунок 4.5 Сроки службы трубопроводов тепловых сетей

Как видно из рисунка 4.5 большая часть трубопроводов тепловых сетей выработала свой нормативный срок службы.

3.6.1  Южная магистраль

Южная магистраль относится к южному эксплуатационному району, и имеют суммарную протяжённость трубопроводов 8,45 км в двухтрубном исчислении, от котельной до камер: 4ТУ305, 4ТУ318, 4ТУ324, 4ТУ370. Высотные отметки магистрали колеблются от 618 до 670 метров.

Зона действия Южной магистрали представлена на рисунке 4.6

Основной способ прокладки магистральных трубопроводов – надземный на низких опорах (84%), остальные 16% проложены в непроходном канале. Тепловая изоляция магистральных трубопроводов тепловых сетей выполнена из минеральной ваты обёрнутой рубероидом. Теплосеть оснащена теплофикационными с запорной арматурой на ответвлении, дренажной арматурой, арматурой для выпуска воздуха, приборами КИП.
