Если трансформатор долгое время находился в хранилище, его необходимо тщательно очистить. Очистите обмотки высокого и низкого напряжения от отложений пыли, грязи и конденсата. Используйте пылесос для удаления мелкодисперсных частиц грязи и пыли с поверхности трансформатора.
В местах с повышенной степенью загрязненности необходимо проводить техническое обслуживание не реже двух раз в год.
Необходимо очистить пластину фильтра сжатым сухим воздухом.
При нормальных условиях эксплуатации, трансформаторы CTR не нуждаются в специфическом обслуживании.
5. Рекомендуемое техническое обслуживание
Номер | Необходимая проверка | Проверять каждые | Используемый инструмент | Результат |
6.1.1 | Функционирование датчиков температуры. PТ100 | Ежегодно / по мере надобности | Тестер | Электрическая непрерывность |
6.1.2 | Устройство контроля температуры Т154 | Ежемесячно / после исключительных случаев | - | Функциональная проверка согласно инструкциям производителя |
6.1.3 | Очистка обмоток от грязи, пыли, возможных инородных материалов | Каждые 6 месяцев / после отключения трансформатора | Чистый сухой воздух под давлением макс. 3 бар. Чистые тряпки, ветошь. | Вентиляционные каналы между обмотками должны быть чистыми полностью открытыми |
6.1.4 | Влага на обмотках | После периода отключения (без приложенного напряжения) | Метод нагрева малыми токами КЗ | Сушка при 80°C |
6.1.5 | Протяжка болтов соединений треугольник/звезда (ВН /НН) | Ежегодно / по необходимости | Динамометрический ключ | Момент затяжки согласно § 4.4 |
6.1.6 | Изоляция между обмотками и землей | После периода отключения (без приложенного напряжения) | Мега-омметр с напряжением более 1000 В | НН-земля: мин. 5 MOм ВН-земля: мин. 20 MOм ВН-НН: мин. 20 MOм При значениях ниже указанных, обращайтесь в «Электротехкомплект» |
6.1.7 | Правильное расположение магнитного сердечника, обмоток НН и ВН | После транспортировки, удара или короткого замыкания | Рулетка | Геометрически правильное расположение обмоток |
6.1.8 | Правильное расположение / протяжка нажимных устройств обмоток | Ежемесячно / после исключительных случаев | Динамометрический ключ | Момент затяжки между 20 и 40 Нм |
7. РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕПОЛАДОК
Номер | Неполадка | Возможная причина | Корректирующее измерение |
6.2.1 | Общий перегрев | Нагрузка распределена неравномерно | Проверьте положение отпаек РБВ. Установите отпайки согласно напряжению питания. |
6.2.1 | Общий перегрев | Высокая температура окружающей среды | Проверьте, не закрыты/ засорены ли вентиляционные решетки. Возобновите циркуляцию воздуха |
6.2.3 | Перегрев в магнитном сердечнике | Паразитные токи в магнитном сердечнике, вызванные повреждением магнитной стали или недостатком изоляции в стягивающих шпильках | Восстановите изоляцию в стягивающих шпильках, используя изоляционные прокладки и трубки. |
6.2.4 | Шум | Первичное напряжение слишком высоко | Установите правильное значение при помощи отпаек РБВ (+ или - ) |
6.2.5 | Шум | Жесткое крепление к шинопроводу или к полу. | Установки гибкие оплетки между в соединении между шинопроводом и трансформатором. Установите анти-вибрационные подушки под ролики |
6.2.6 | Отключение в устройстве контроля температуры, отключение при предупреждении | Дефект в устройстве контроля температур или в температурном датчике. Значение нагрузки выше указанного в заводской табличке. Прекращена циркуляция воздуха. | Проверьте и замените. См. § 4.5 и § 4.6 |
ПРИЛОЖЕНИЕ №1
ЗАЩИТА ТРАНСФОРМАТОРОВ
ТАБЛИЦА ВЫБОРА ПРЕДХРАНИТЕЛЕЙ И РЕЛЕЙНОЙ ЗАЩИТЫ
Ном. Мощность (кВА) | Номинальное напряжение (кВ) |
| |||||||||||||||||
6-7,2 | 10-12 | 15-17,5 | 20-24 | 25-28 | 30-36 |
| |||||||||||||
Номинальный ток трансформатора (А) |
| ||||||||||||||||||
50 | 4,8 | 4 | 12,5 | 2,9 | 2 | 10 | 1,92 | 1,6 | 6 | 1,4 | 0,64 | 6 | 1,15 | 0,64 | 4 | 1 | 0,64 | 4 | |
75 | 7,2 | 7 | 16 | 4,3 | 4 | 12,5 | 2,9 | 3 | 8 | 2,1 | 2 | 8 | 1,73 | 1,6 | 6 | 1,4 | 0,64 | 6 | |
100 | 9,6 | 7 | 20 | 5,8 | 5 | 16 | 3,8 | 3 | 10 | 2,9 | 2 | 8 | 2,3 | 2 | 8 | 1,9 | 1,6 | 6 | |
125 | 12 | 10 | 25 | 7,2 | 7 | 16 | 4,8 | 4 | 12,5 | 3,6 | 3 | 10 | 2,9 | 2 | 8 | 2,4 | 2 | 8 | |
160 | 15,4 | 10 | 32 | 9,2 | 7 | 20 | 6,1 | 5 | 16 | 4,6 | 4 | 12,5 | 3,7 | 3 | 10 | 3,1 | 2 | 8 | |
200 | 19,2 | 15 | 40 | 11,5 | 10 | 25 | 7,7 | 7 | 16 | 5,8 | 5 | 16 | 4,6 | 4 | 12,5 | 3,8 | 3 | 10 | |
250 | 24 | 20 | 50 | 14,4 | 15 | 32 | 9,6 | 10 | 20 | 7,2 | 7 | 16 | 5,7 | 5 | 12,5 | 4,8 | 4 | 12,5 | |
315 | 30 | 25 | 63 | 18,2 | 15 | 40 | 12,1 | 10 | 25 | 9,1 | 7 | 20 | 7,3 | 7 | 16 | 6 | 5 | 16 | |
400 | 38 | 30 | 80 | 23 | 20 | 50 | 15,4 | 15 | 32 | 11,5 | 10 | 25 | 9,2 | 7 | 20 | 7,7 | 7 | 20 | |
500 | 48 | 40 | 100 | 28,9 | 25 | 63 | 19,2 | 15 | 40 | 14,4 | 10 | 32 | 11,5 | 10 | 25 | 9,6 | 7 | 20 | |
630 | 60 | 50 | 125 | 36,4 | 30 | 80 | 24,2 | 20 | 50 | 18,2 | 15 | 40 | 14,5 | 10 | 32 | 12,1 | 10 | 25 | |
800 | 77 | 70 | 160 | 46,2 | 40 | 100 | 30,8 | 30 | 63 | 23,1 | 20 | 50 | 18,5 | 15 | 40 | 15,4 | 10 | 32 | |
1000 | 96 | 90 | 200 | 57,8 | 50 | 125 | 38,5 | 30 | 80 | 28,9 | 25 | 63 | 23,1 | 20 | 50 | 19,2 | 15 | 40 | |
1250 | 72,2 | 70 | 160 | 48 | 40 | 100 | 36,1 | 30 | 80 | 28,9 | 25 | 63 | 24 | 15 | 50 | ||||
1600 | 61 | 60 | 125 | 46,2 | 40 | 100 | 37 | 30 | 80 | 30,8 | 25 | 63 | |||||||
2000 | 57,8 | 50 | 125 | 46,2 | 40 | 100 | 38,5 | 30 | 80 | ||||||||||
2500 | 57,7 | 50 | 125 | 48,1 | 40 | 100 | |||||||||||||
НОМИНАЛЬНЫЙ ТОК ПРЕДОХРАНИТЕЛЕЙ (А) | |||||||||||||||||||
НОМИНАЛЬНЫЙ ТОКА РЕЛЕЙНОЙ ЗАЩИТЫ (А) |
| ||||||||||||||||||
Примечание: для защиты трансформаторов с номинальной мощностью больше 2500кВА необходимо связаться с официальным представителем IMEFY на территории России.
ЗАЩИТА
Таблица выбора предохранителей составлена из расчетных данных для защиты трансформаторов находящихся в местах с температурой окружающей среды от 10°C (14°F) до 40°C (104°F) и на высоте до 1000м над уровнем моря.
Для других климатических исполнений, пожалуйста, свяжитесь с нами.
ПРИЛОЖЕНИЕ №2

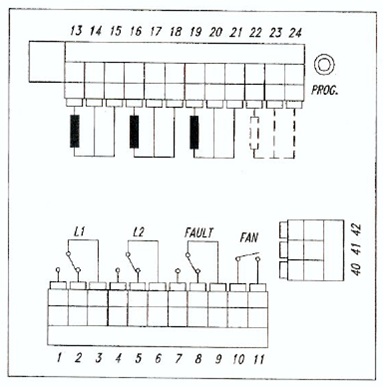

СИГНАЛИЗАЦИЯ, ОТКЛЮЧЕНИЕ И ЦИФРОВАЯ ПЛАТА ТЕРМОМЕТРА.
ПРИЛОЖЕНИЕ №3
ОТПАЙКИ ДЛЯ РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ
Толерантность электрической сети может быть компенсирована, если использовать отпайки РБВ на стороне высокого напряжения, и таким образом, установить правильное значение напряжения на стороне низкого напряжения. Стандартно трансформаторы снабжены следующими отпайками: -5%, -2,5%, 0, +2,5%, +5%.

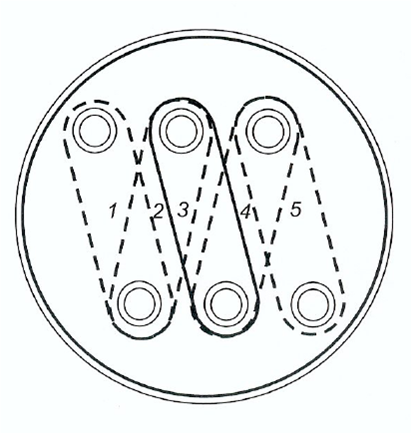

Диаграмма для установки регулирующих отпаек:
| Значение | Положение |
5% | ++ | |
2,5% | + | |
0% | 0 | |
-2,5% | - | |
-5% | -- | |
ПРИЛОЖЕНИЕ №4

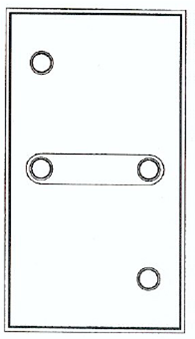

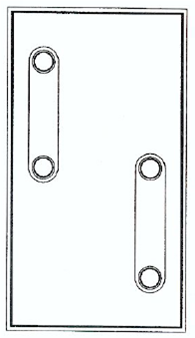

СОЕДИНЕНИЕ 10кВ СОЕДИНЕНИЕ 20кВ
ОТПАЙКИ ДЛЯ РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ ТИПА «А213»
(20-10кВ)
ПРИЛОЖЕНИЕ №5

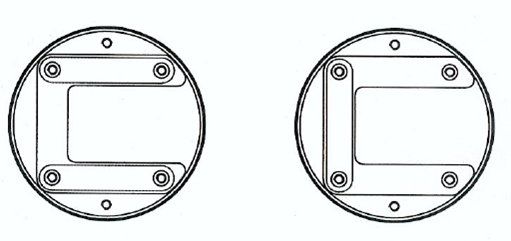

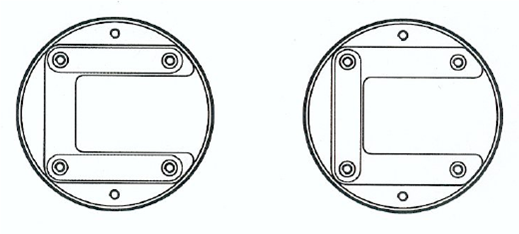

СОЕДИНЕНИЕ ОБМОТОК НН СОЕДИНЕНИЕ ОБМОТОК ВН
ПЕРЕКЛЮЧАТЕЛЬ НАПРЯЖЕНИЯ ТИПА «А22»
(20-15, 25-20, 15-10, 20-13,2 кВ)
Замечания:
[1] Рекомендуется использовать ОПН фирмы INAEL.
|
