4-КАНАЛЬНЫЙ УЛЬТРАКОМПАКТНЫЙ
ПЕНТАПЛЕКСНЫЙ ВИДЕОРЕГТСТРАТОР
HQ-9504MS
руководство пользователя
ВВЕДЕНИЕ |
u Благодарим Вас за приобретение продукции торговой марки SV plus.
u Перед началом эксплуатации внимательно ознакомьтесь с данным руководством пользователя.
u При получении устройства обязательно проверьте комплектность, соответствие маркировок и серийного номера на устройстве и в прилагаемом к данному руководству гарантийном талоне, наличие и сохранность пломб.
u Напряжение питания должно соответствовать указанному в настоящем руководстве пользователя.
u Подключение устройства по цепи видео должно осуществляться только коаксиальным кабелем, изолированным от других кабелей и/или металлических конструкций.
u Устройство должно быть правильно заземлено, аналогично всему оборудованию, к которому изделие подключается (видеокамеры, трансмиттеры и т. п.), в соответствии со стандартом ГОСТ Р 50571.21, ГОСТ Р 50571.22.
u Категорически запрещено подвергать устройство механическим ударам, сильным вибрациям и перегрузкам.
КОМПЛЕКТ ПОСТАВКИ | ||
1. | Видеорегистратор | 1 шт. |
2. | Блок питания (постоянный ток, 5В, 2А) | 1 шт. |
3. | 1 шт. | |
4. | Руководство пользователя | 1 шт. |
5. | Упаковка транспортировочная | 1 шт. |
СОДЕРЖАНИЕ | ||
1. | ВНЕШНИЙ ВИД | 2 |
2. | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | 3 |
3. | БЫСТРОЕ МЕНЮ | 6 |
4. | ВОСПРОИЗВЕДЕНИЕ | 7 |
5. | ПОИСК | 8 |
6. | ГЛАВНОЕ МЕНЮ | 11 |
7. | КАМЕРА | 12 |
8. | ЗАПИСЬ | 13 |
9. | ДАТЧИК ДВИЖЕНИЯ | 15 |
10. | НАСТРОЙКА СЕТИ | 17 |
11. | ЖУРНАЛ СОБЫТИЙ | 19 |
12. | АРХИВИРОВАНИЕ | 20 |
13. | СИСТЕМНЫЕ НАСТРОЙКИ | 21 |
14. | НАСТРОЙКА ДАТЫ И ВРЕМЕНИ | 22 |
15. | НАСТРОЙКА HDD | 23 |
16. | НАСТРОЙКА ЭКРАНА | 24 |
17. | ИНФОРМАЦИЯ О СИСТЕМЕ | 26 |
18. | ПАРОЛЬ ПОЛЬЗОВАТЕЛЯ | 27 |
19. | НАСТРОЙКА ЯЗЫКА | 28 |
20. | ОБСЛУЖИВАНИЕ СИСТЕМЫ | 29 |
21. | ДИСТАНЦИОННЫЙ ПУЛЬТ УПРАВЛЕНИЯ | 30 |
22. | ПОЛОЖЕНИЯ О ГАРАНТИЙНОМ ОБСЛУЖИВАНИИ | 31 |
23. | ПРАВИЛА ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ | 35 |

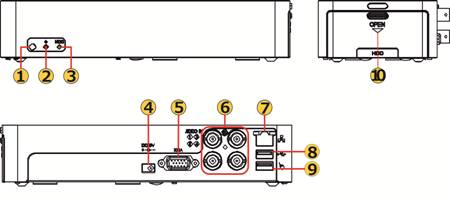

1. ВНЕШНИЙ ВИД | |||
| |||
1 | Окно ИК-приемника пульта ДУ. | 6 | Видеовходы. |
2 | Индикатор питания. | 7 | Сетевой разъем (LAN:RJ-45). |
3 | Индикатор жесткого диска. | 8 | USB-разъем |
4 | Разъем питания (DC 5V, 2А). | 9 | USB-разъем для подключения мыши. |
5 | Мониторный разъем (XGA). | 10 | Крышка отсека жесткого диска. |
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
Модель | HQ-9504 MS | ||
Формат видео | NTSC | PAL | |
Видео вход | 4 канала / BNC | ||
Видео выход XGA | 1 канал / VGA | ||
Режим отображения | полноэкранный режим, 4 канала одновременно, автопереключение, картинка в картинке | ||
Разрешение экрана | 720х480 | 720х576 | |
Разрешение записи | D1 | 720х480 | 720х576 |
HD1 | 720х240 | 720х288 | |
CIF | 360х240 | 360х288 | |
Скорость записи | макс. 120 кд/с | макс. 100 кд/с | |
Формат сжатия | H.264 | ||
Операционная система | Linux | ||
Режимы записи | ручная, по расписанию, по событию | ||
Запись по расписанию | постоянная запись, запись по движению, по событию | ||
Световой индикатор | питание, HDD | ||
Режим событий | датчик движения, потеря видео сигнала | ||
продолжительность записи: 10 – 60 сек. | |||
Режим воспроизведения | нормальная скорость: х1 | ||
ускоренный просмотр: х2/х4/х8/х16/х32 | |||
замедленная перемотка: 1/2, 1/4, 1/8 | |||
перемотка назад: х2/х4/х8/х16/х32 | |||
покадровое воспроизведение: вперед | |||
функция поиска: временя/событие | |||
Сетевой протокол | TCP/IP/PPPoE/DHCP/SMTP/DDNS/3G | ||
Тип жесткого диска | SATA2.5”HDDx1 | ||
Резервирование | USB 2.0 Flash Memory Stick | ||
Обновление | через порт USB | ||
Язык | English / Chinese /Русский | ||
Варианты управления | пульт управления / USB мышь / через удаленное подключение | ||
Управление сетью | браузер Internet Explorer | ||
Сетевые функции | просмотр в реальном времени / воспроизведение архива / настройка системы | ||
Источник питания | DC 5V / 2A(AC100V~240V 50/60HZ) | ||
Габаритные размеры (ДхШхВ) | 216х97х43 мм | ||
Вес, кг | 0.5 (с жестким диском) | ||
Диапазон рабочих температур | от 0°С до +46°С | ||
Страна производитель | Тайвань | ||
► Избегайте попадания прямых солнечных лучей и эксплуатации вблизи источников тепла. Не устанавливайте данное устройство в среде с повышенной влажностью. Это может привести к снижению производительности видеорегистратора и повредить устройство.
► Не прикасайтесь к вилке питания мокрыми руками, это может привести к поражению электрическим током.
► Не сгибайте кабель питания и не кладите на него тяжелые предметы, это может привести к повреждению оборудования.
► Не работайте с поврежденным кабелем питания или электрической розеткой, это может привести к поражению электрическим током или к несчастному случаю.
► Используйте отдельный источник питания. Не подключайте регистратор вместе с другими электрическими приборами в одну электрическую розетку, это может привести к повреждению устройства.
► Не пытайтесь самостоятельно ремонтировать регистратор. Это может привести к потере гарантии.
► Не разбирайте корпус устройства во время работы.
► Устанавливайте видеорегистратор на горизонтальной устойчивой поверхности.
► Избегайте ударов и падения устройства во время записи.
ВНИМАНИЕ! Перед началом эксплуатации убедитесь в правильности постановки жесткого диска (2,5 SATAHDD), в противном случае запись будет невозможна. Рекомендуемая емкость диска – до 500 Гб. Старт системы может занять до 30 секунд. Новый жесткий диск будет отформатирован при установке, после форматирования система начнет запись автоматически. |
|
3. БЫСТРОЕ МЕНЮ |
|
|
